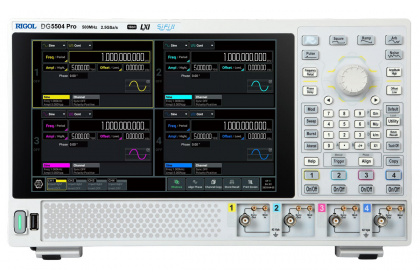

Генератор сигналов RIGOL DG5504 Pro универсальный

Rigol
Генератор сигналов RIGOL DG5504 Pro универсальный
На складе: отсутствует
Артикул
№ 03618
Гарантия Гарантия
36 месяцев
Макс. частота выходного сигнала
500 МГц
500 МГц
350 МГц
Частота дискретизации
2.5 ГВыб/с
2.5 ГВыб/с
2.5 ГВыб/с
Разрешение по вертикали
16 бит
16 бит
16 бит
Кол-во каналов
4
8
8
Макс. глубина памяти
64М, 128М (опционально)
64М, 128М (опционально)
64М, 128М (опционально)
Встроенный частотомер
Да
Да
Да
Интерфейсы
USB-host, USB-device, LAN, HDMI
USB-host, USB-device, LAN, HDMI
USB-host, USB-device, LAN, HDMI
Серия
DG5000 Pro (Rigol)
DG5000 Pro (Rigol)
DG5000 Pro (Rigol)
Особенности
Сенсорный дисплей
Сенсорный дисплей
Сенсорный дисплей
Дистанционное управление
Оригинальное ПО, SCPI
Оригинальное ПО, SCPI
Оригинальное ПО, SCPI

Генератор сигналов произвольной формы DG5504 Pro — это представитель нового поколения генераторов сигналов RIGOL с изолированными каналами. Изделие собрано на технологической платформе Si-Fi II, обеспечивает максимальную частоту дискретизации 2.5 Гвыб/с, выходную частоту синусоидального сигнала 500 МГц, вертикальное разрешение 16 бит, имеет ряд новых функциональных возможностей для удовлетворения потребностей в различных отраслях и сценариях применения. 4 изолированных канала.

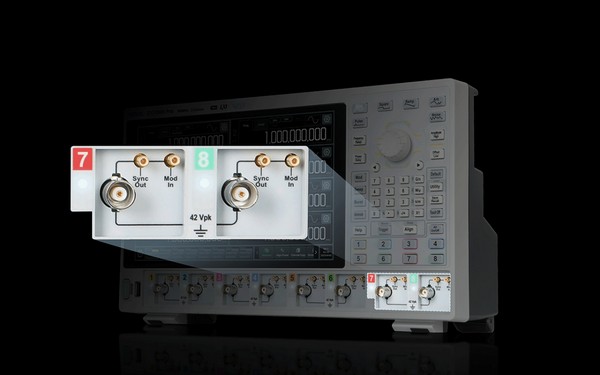

  • 4 выходных канала, изолированных от земляной шины для исключения наводок;
  • разрешение по вертикали 16 бит;
  • максимальная частота дискретизации 2.5 Гвыб/с;
  • максимальная частота выходного синусоидального сигнала – 500 МГц;
  • максимальная частота прямоугольного сигнала 170 МГц;

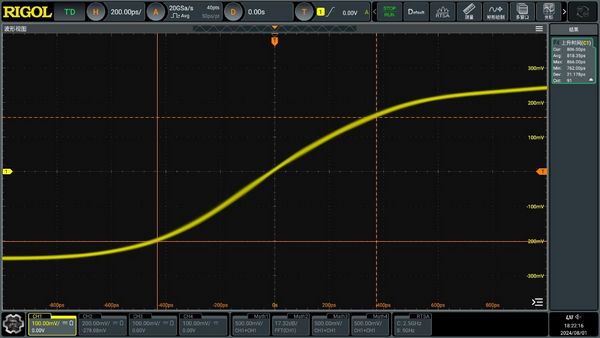

  • время нарастания фронта 0.8 нс;

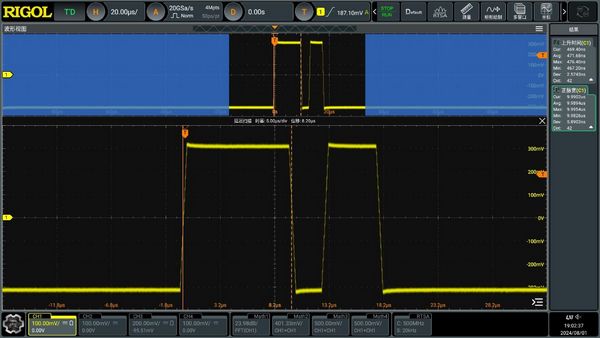

  • максимальная частота импульсного сигнала — 120 МГц;
  • минимальная длительность импульса — 4.2 нс;
  • встроенный генератор гармоник до 20-го порядка;
  • максимальная длина сигнала произвольной формы до 64 Мвыб/канал (опционально 128 Мвыб/канал);

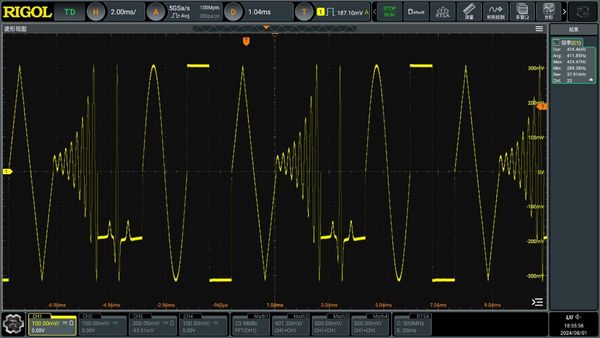

  • формирование IQ-сигналов, последовательности импульсов, стандартных (шаблонных) сигналов, многотоновых сигналов;
  • посадочные места для крепления внешнего батарейного отсека (блока аккумуляторов) для проведения измерений в условиях отсутствия сети переменного тока;

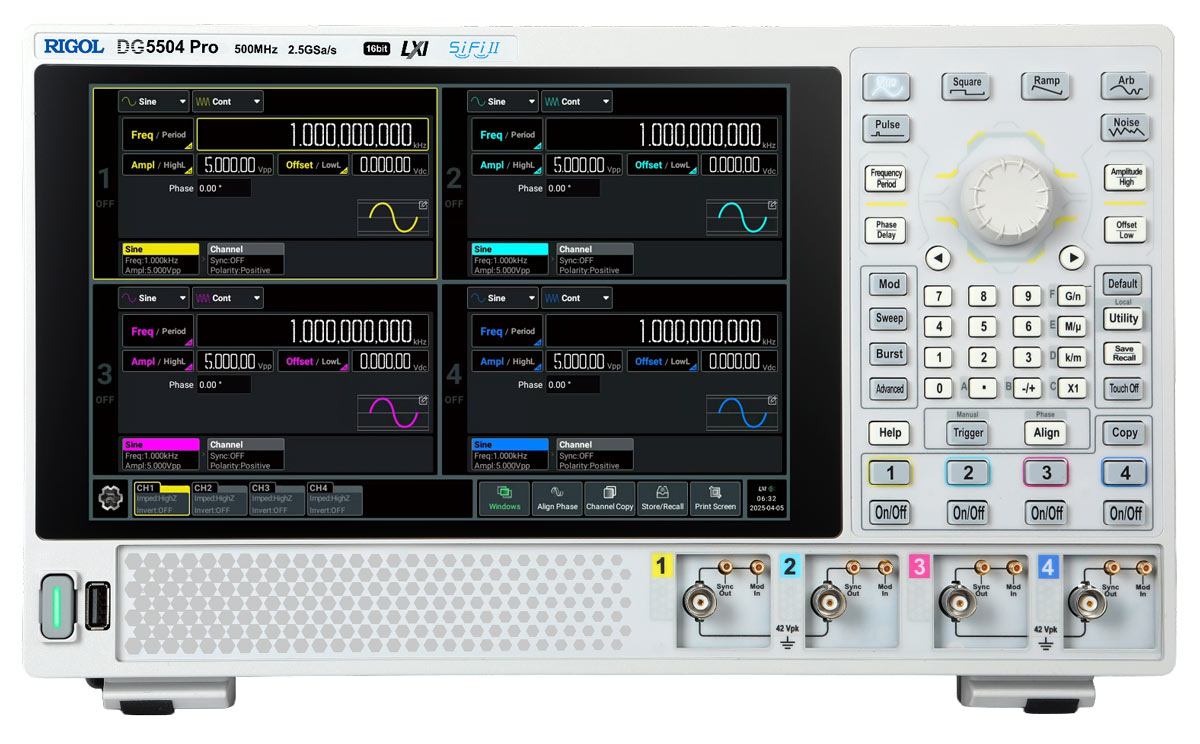

  • большой сенсорный экран высокого разрешения с диагональю 10.1 дюйма для отображения параметров настройки и статуса обоих каналов;
  • дистанционное управление через Web Control;

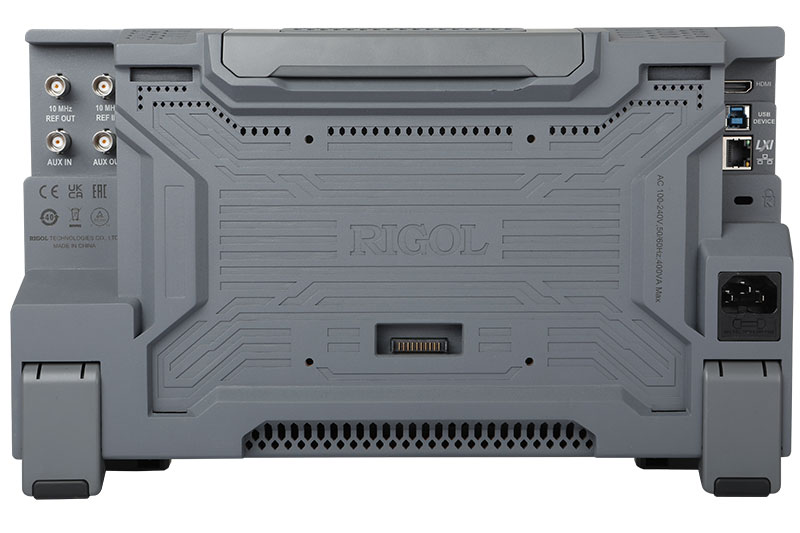

  • вход/выход опорной частоты;
  • входы/выходы сигналов синхронизации;
  • входы внешних модулирующих сигналов;
  • коммуникационные интерфейсы USB, LAN, HDMI.
Язык Версия Размер и тип

Инструкция на генераторы сигналов Rigol серии DG5000 Pro

DG5252 Pro DG5352 Pro DG5502 Pro, DG5254 Pro, DG5354 Pro, DG5504 Pro, DG5258 Pro, DG5358 Pro, DG5508 Pro

Английский 2025 10.81 Мб, PDF Скачать

Техническое описание на генераторы сигналов Rigol серии DG5000 Pro

DG5252 Pro DG5352 Pro DG5502 Pro, DG5254 Pro, DG5354 Pro, DG5504 Pro, DG5258 Pro, DG5358 Pro, DG5508 Pro

Английский 2025 8.05 Мб, PDF Скачать

Каталог продукции Rigol

Осциллографы, анализаторы спектра, генераторы, мультиметры, источники питания, системы сбора данных, аксессуары

Русский 2023-2024 34.72 Мб, PDF Скачать
