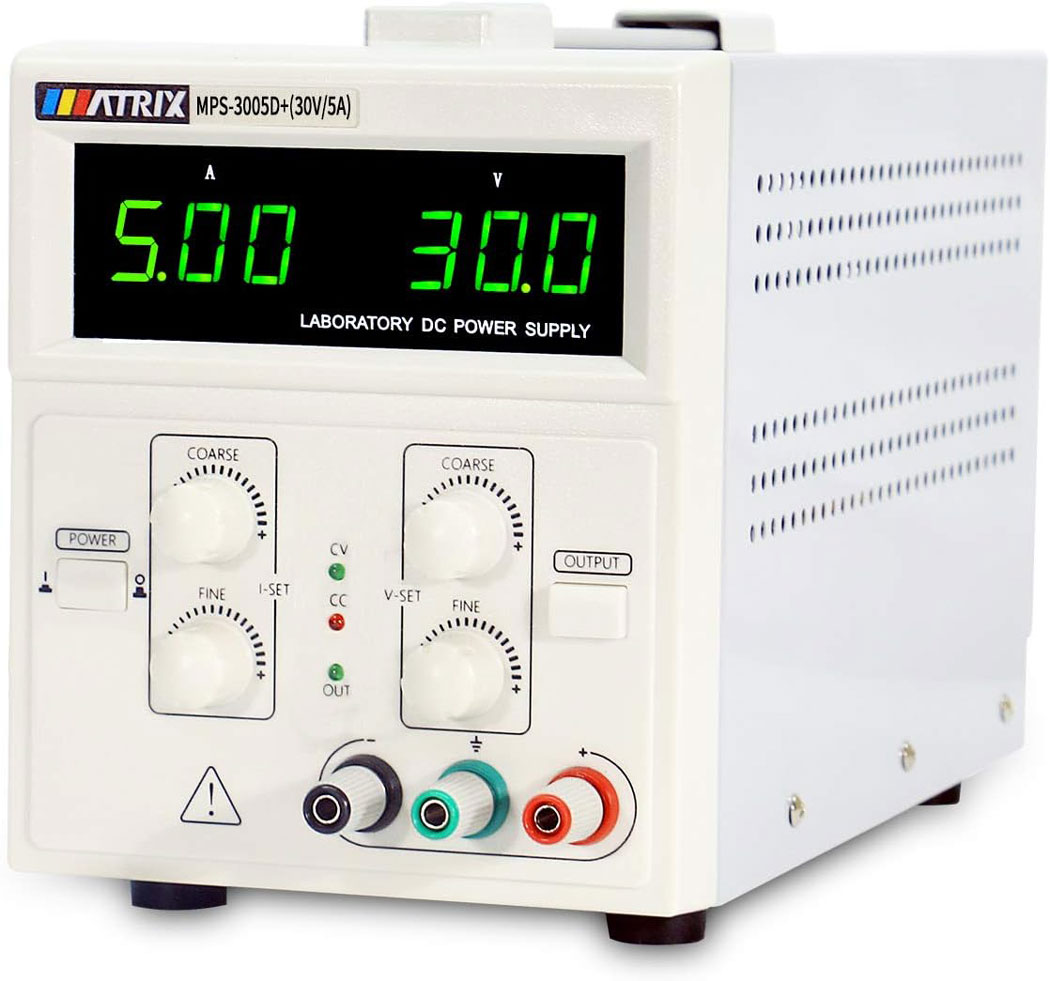

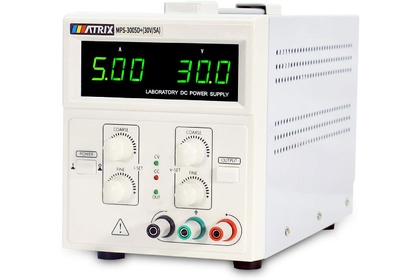

Источник питания Matrix MPS-3005D+: линейный блок питания 30 В / 5 А

Лабораторный источник питания - это инструмент, от которого зависит стабильность работы всей электроники на столе. Matrix MPS-3005D+ - это линейный источник питания с выходом 0-30 В и 0-5 А, построенный на тороидальном трансформаторе. Такая конструкция обеспечивает низкий уровень пульсаций и высокую стабильность выходных параметров, что критически важно для питания аналоговых схем и точных измерений. Модель оснащена двумя трёхразрядными LED-дисплеями для одновременного отображения напряжения и тока, режимами стабилизации напряжения (CV) и тока (CC), а также электронным отключением нагрузки. Источник питания востребован в лабораториях, сервисных центрах, учебных заведениях и на производственных участках, где требуется точное и надёжное питание электронных устройств.

Технические характеристики Matrix MPS-3005D+

• Модель - Matrix MPS-3005D+
• Количество каналов - 1
• Тип - линейный
• Выходное напряжение - 0-30 В, точность установки 0.1 В
• Выходной ток - 0-5 А, точность установки 0.01 А
• Максимальная выходная мощность - 150 Вт
• Пульсации и шум (напряжение) - ≤2 мВ скз
• Пульсации и шум (ток) - ≤5 мА скз
• Влияние нагрузки (напряжение) - ≤0.02% ±6 мВ
• Влияние нагрузки (ток) - ≤0.2% ±1 е.м.р.
• Влияние сетевого напряжения (напряжение) - ≤0.02% ±6 мВ
• Влияние сетевого напряжения (ток) - ≤0.2% ±1 е.м.р.
• Режимы работы - стабилизация напряжения (CV) и стабилизация тока (CC)

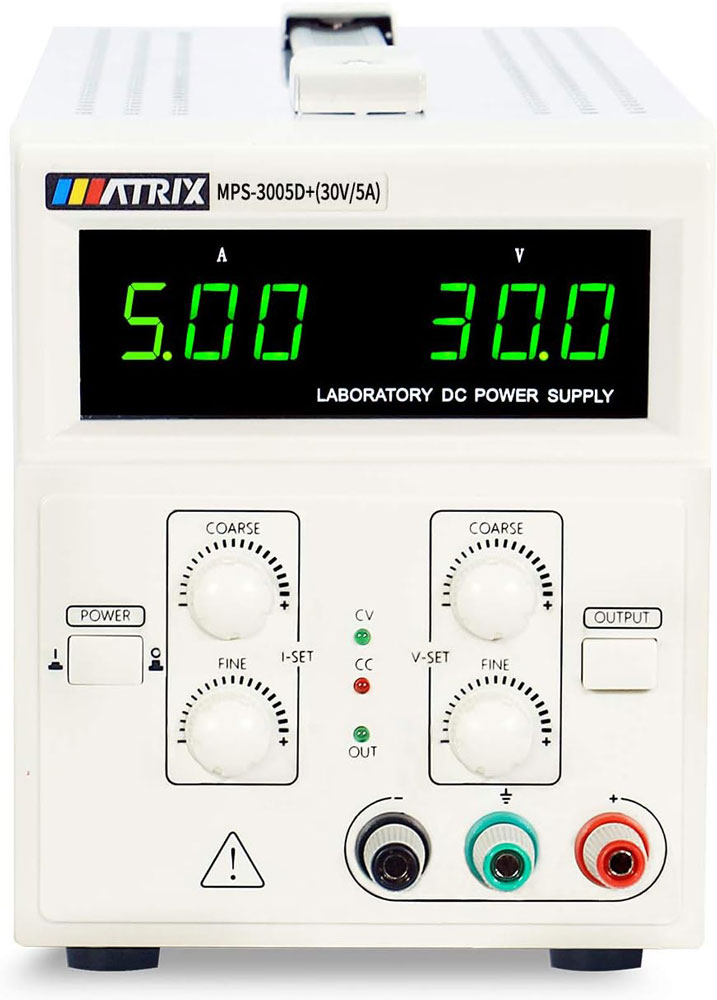

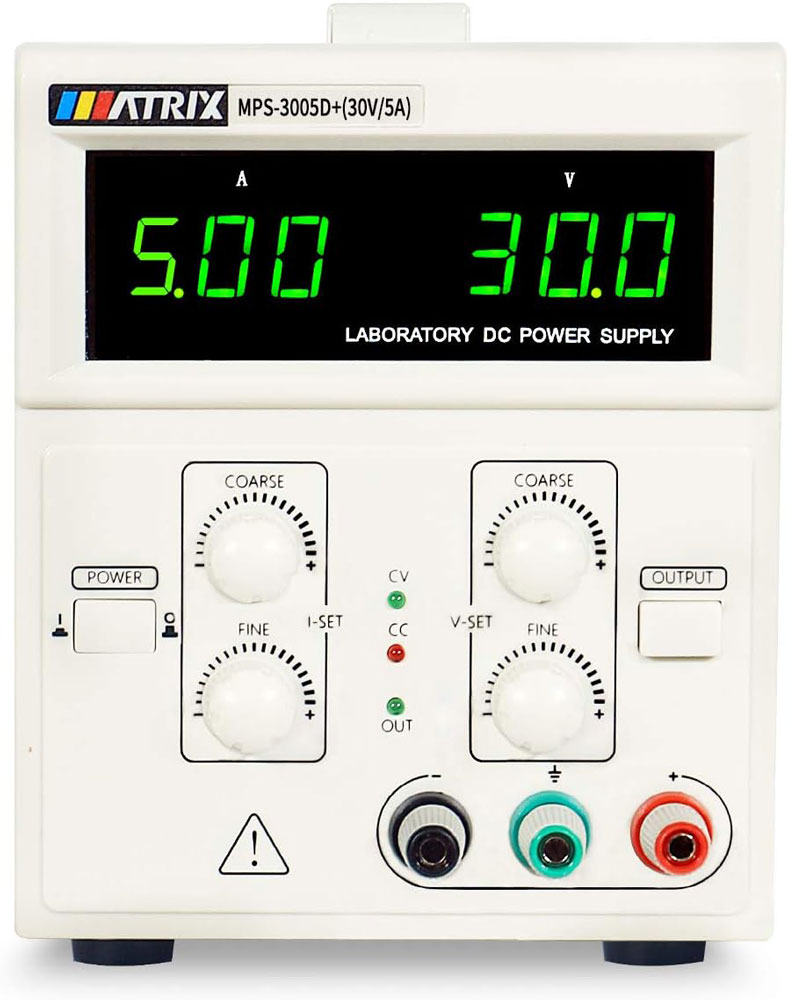

• Дисплей - 3-разрядный LED, отдельно для тока и напряжения
• Входное напряжение - AC 110 В / 220 В (переключаемое)
• Защита - от перегрузки, переполюсовки, перегрева (OTP)
• Охлаждение - вентилятор с интеллектуальным управлением (снижение шума)
• Рабочие условия - 0…+40 °C, влажность <80%
• Габариты - 280x130x160 мм
• Вес - 5.7 кг

Что умеет этот источник питания

Линейная схема с низким уровнем пульсаций

MPS-3005D+ построен по линейной схемотехнике, которая обеспечивает чистый выходной сигнал с минимальными пульсациями - не более 2 мВ скз по напряжению и 5 мА скз по току. Это критически важно при питании аналоговых схем, измерительных приборов и чувствительных электронных компонентов, где малейшие помехи могут исказить результаты. В отличие от импульсных источников, линейная схема не создаёт высокочастотных наводок и обеспечивает стабильное напряжение даже при изменении нагрузки.

Предустановка тока без короткого замыкания

Функция предустановки тока позволяет задать максимальный выходной ток заранее, без необходимости замыкать выходные клеммы. Это не только удобно, но и безопасно: оператор может выставить нужное ограничение по току до подключения нагрузки, что особенно важно при работе с чувствительными схемами и аккумуляторами. Функция упрощает настройку источника под конкретную задачу и снижает риск случайного повреждения оборудования.

Точная установка напряжения и тока

Основной регулируемый выход позволяет задавать напряжение от 0 до 30 В с шагом 0.1 В и ток от 0 до 5 А с шагом 0.01 А. Грубая и точная регулировка позволяют быстро выходить на нужный режим и точно подстраивать параметры. Это удобно при работе с чувствительными схемами, где важна каждая десятая доля вольта.

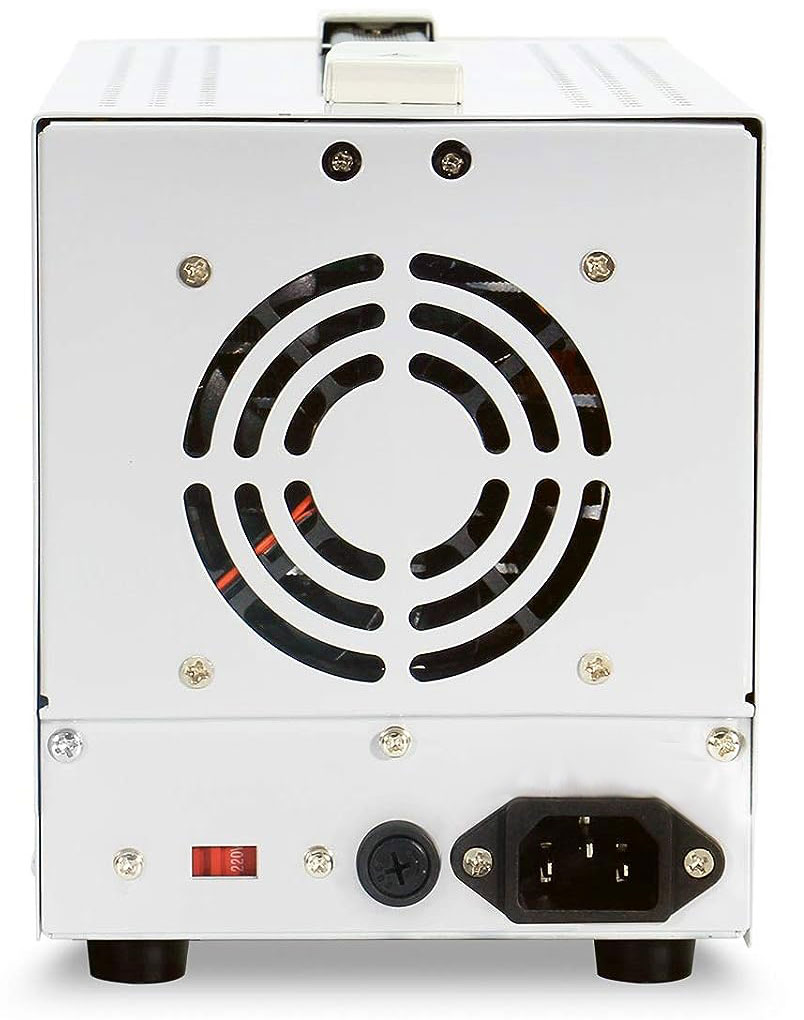

Переключатель входного напряжения 110/220 В

Источник оснащён переключателем входного напряжения, который позволяет использовать его в сетях с номиналом 110 В или 220 В. Это делает прибор универсальным решением для работы в разных регионах и на объектах с нестандартным напряжением питания.

Режимы CV и CC с автоматическим переключением

Источник автоматически переключается между режимом стабилизации напряжения (CV) и режимом стабилизации тока (CC) в зависимости от сопротивления нагрузки. Это позволяет использовать его как для питания устройств, требующих постоянного напряжения, так и для зарядки аккумуляторов или питания нагрузок с ограничением по току. Индикация режима отображается на передней панели.

Электронное отключение нагрузки

Отдельная кнопка на передней панели позволяет отключать выход от нагрузки без выключения самого прибора. Это удобно при переподключении устройств: не нужно каждый раз выключать источник и ждать его повторного выхода на режим. Функция также позволяет быстро снимать питание при обнаружении нештатной ситуации.

Защита от перегрузки, переполюсовки и перегрева

Источник оснащён встроенными защитами, которые предотвращают повреждение как самого прибора, так и подключённого оборудования. Защита от перегрузки срабатывает при превышении заданных параметров, защита от переполюсовки - при ошибочном подключении полярности, защита от перегрева (OTP) - при повышении температуры внутри корпуса. Интеллектуальный вентилятор автоматически снижает скорость вращения при неполной нагрузке, уменьшая уровень шума на рабочем месте.

Компактный корпус и удобное управление

Габариты 280 × 130 × 160 мм и вес 5.7 кг позволяют разместить источник на лабораторном столе без лишних хлопот. Два LED-дисплея отображают напряжение и ток одновременно, а регуляторы обеспечивают плавную настройку параметров. Модель рассчитана на непрерывную работу в течение 8 часов при полной нагрузке.

Где применяется Matrix MPS-3005D+

Источник питания востребован в сферах, где требуется стабильное и точное питание электронных устройств:

• Лабораторные исследования и разработка - питание макетов, прототипов и опытных образцов.
• Сервисные центры и ремонтные мастерские - диагностика и тестирование электронных устройств.
• Учебные заведения - проведение лабораторных работ по электротехнике и электронике.
• Производственные участки - входной контроль и тестирование готовых изделий.
• Радиолюбительская практика - питание конструкций, зарядка аккумуляторов, отладка схем.

Преимущества Matrix MPS-3005D+

1. Линейная схема и низкий уровень пульсаций. Менее 2 мВ скз по напряжению - чистый сигнал для аналоговых схем и измерительных приборов.
2. Предустановка тока без короткого замыкания. Безопасная и удобная настройка ограничения по току до подключения нагрузки.
3. Переключатель входного напряжения 110/220 В. Универсальность при работе в сетях с разным номиналом.
4. Точная установка параметров. Разрешение 0.1 В по напряжению и 0.01 А по току с грубой и точной регулировкой.
5. Автоматическое переключение CV/CC. Источник сам выбирает режим работы в зависимости от нагрузки.
6. Электронное отключение нагрузки. Быстрое снятие питания без выключения прибора.
7. Защита от перегрузки, переполюсовки и перегрева. Безопасность для источника и подключённого оборудования.
8. Интеллектуальное охлаждение. Вентилятор снижает шум при неполной нагрузке.
9. Компактный корпус и малый вес. 280x130x160 мм и 5.7 кг - размещается на любом столе.
