Источник питания программируемый RIGOL DP831: технические характеристики, цена и возможности

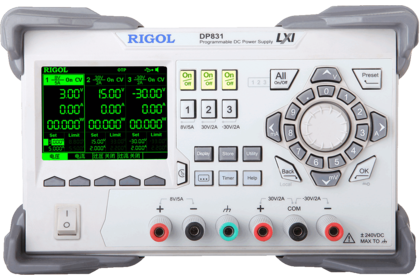

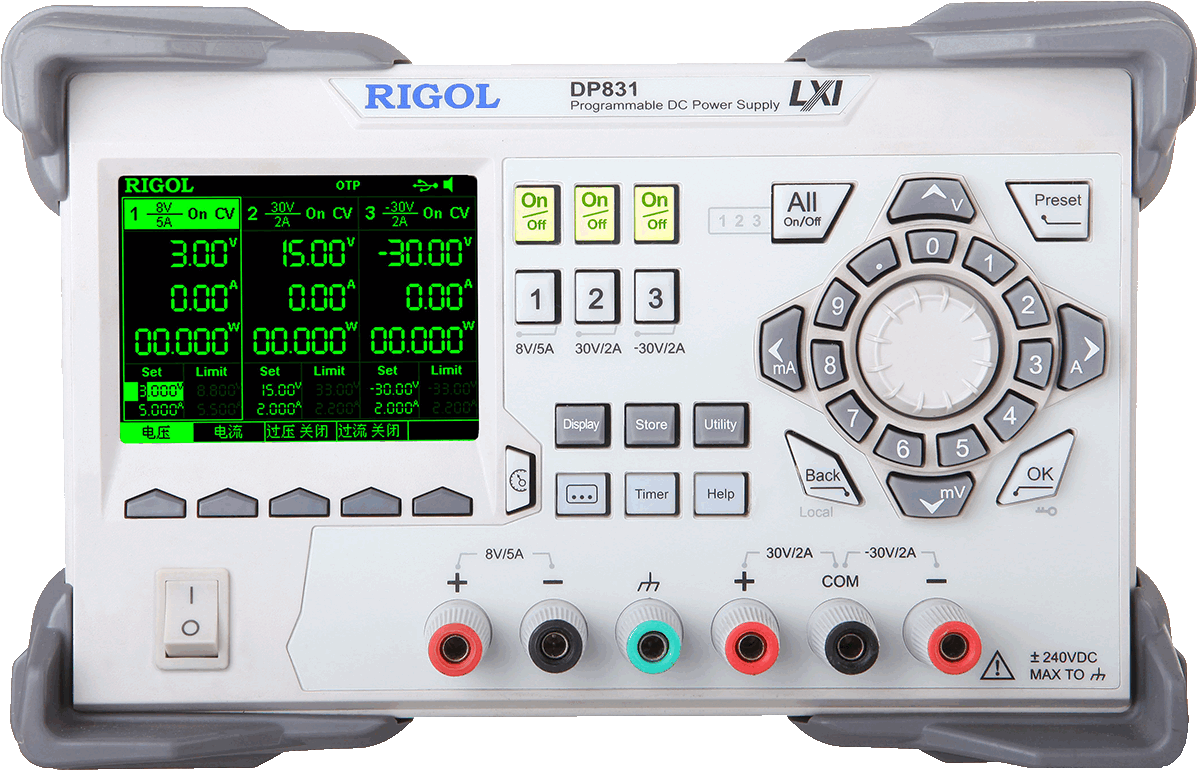

Модель DP831 — это трёхканальный программируемый источник питания постоянного тока линейного типа из серии Rigol DP800. Данный прибор оснащён тремя полностью изолированными и независимыми каналами: канал 1 выдаёт 0–8 В / 5 А, канал 2 — 0–+30 В / 2 А, канал 3 — 0––30 В / 2 А. Суммарная выходная мощность составляет 160 Вт. Особенность этой модели — наличие канала отрицательного напряжения, что делает её незаменимым инструментом при работе с операционными усилителями, двуполярными схемами и аудиоустройствами. Благодаря линейной схемотехнике прибор обеспечивает низкий уровень пульсаций (менее 350 мкВ скз), высокую стабильность и чистоту выходного сигнала. DP831 — это профессиональное решение для лабораторий, сервисных центров и разработчиков электроники, которым требуется точное и гибкое питание для самых разных задач.

Ключевые характеристики RIGOL DP831

• Количество каналов — 3
• Выходные параметры каналов: 0–8 В / 0–5 А (канал 1), 0–+30 В / 0–2 А (канал 2), 0––30 В / 0–2 А (канал 3)
• Суммарная выходная мощность — 160 Вт
• Тип — линейный
• Разрешение установки напряжения (программирование) — 10 мВ (каналы 2 и 3), 1 мВ (канал 1 с опцией HIRES-DP800)
• Разрешение установки тока (программирование) — 10 мА (каналы 2 и 3), 1 мА (канал 1 с опцией HIRES-DP800)
• Пульсации и шум (напряжение) — ≤ 350 мкВ скз
• Пульсации и шум (ток) — ≤ 2 мА скз
• Влияние нагрузки (напряжение) — ≤ 0.01% ± 2 мВ
• Влияние нагрузки (ток) — ≤ 0.01% ± 250 мкА
• Влияние сетевого напряжения (напряжение) — ≤ 0.01% ± 2 мВ
• Влияние сетевого напряжения (ток) — ≤ 0.01% ± 250 мкА
• Время восстановления — ≤ 50 мкс
• Дисплей — монохромный TFT 3.5" с отображением цифровой и графической информации (напряжение, ток, мощность) по каждому каналу
• Интерфейсы — USB-host, USB-device, LAN, RS-232, Digital I/O
• Режимы работы — стабилизация напряжения (CV) и стабилизация тока (CC)
• Программирование — сигнал произвольной формы и последовательности прямоугольных импульсов, до 2048 шагов настроек, 8 встроенных форм сигнала
• Регистратор состояния выхода — длина записи до 99999 с, функция статистического анализа
• Функция мониторинга состояния выхода — автоматическое отключение при заданных условиях
• Память — внутренняя энергонезависимая: 10 настроек, 10 записей регистратора, 10 программ для сигнала произвольной формы, 10 программ для последовательности импульсов
• Защита — от перегрузки по току (OCP), по напряжению (OVP), от перегрева (OTP) с временем реакции < 10 мс
• Охлаждение — вентилятор, двухуровневая защита от перегрева
• Габариты — 418×239×157 мм
• Вес — 9.75 кг
• Гарантия — 36 месяцев

Что умеет этот источник питания?

• Три полностью изолированных канала — каналы DP831 независимы и имеют гальваническую развязку, что позволяет подключать их последовательно или параллельно, а также использовать для питания устройств с разными уровнями «земли». Наличие канала отрицательного напряжения (до -30 В) делает прибор особенно удобным для работы с операционными усилителями, двуполярными схемами и аудиоустройствами.
• Высокая точность и стабильность — линейная топология и высокое разрешение установки (10 мВ / 10 мА, опционально 1 мВ / 1 мА для канала 1) обеспечивают точное задание выходных параметров. Влияние нагрузки и сетевого напряжения не превышает 0.01% ± 2 мВ, что гарантирует стабильность выходного сигнала даже при изменении условий эксплуатации.
• Низкий уровень пульсаций и шума — менее 350 мкВ скз по напряжению и менее 2 мА скз по току. Линейная схема обеспечивает чистоту выходного сигнала с минимальными помехами, что особенно важно при питании чувствительных аналоговых схем и прецизионных измерительных устройств.
• Быстрый отклик на изменение нагрузки — время восстановления составляет не более 50 мкс. Это означает, что при изменении нагрузки прибор практически мгновенно возвращается к заданным параметрам, что критически важно для тестирования устройств с быстро меняющимся потреблением.
• Широкие возможности программирования — до 2048 шагов настроек с возможностью повторения от 1 до 99999 циклов, 8 встроенных форм сигнала (синус, импульсный, ступенчатое нарастание, ступенчатый спад, ступенчатое нарастание и спад, экспоненциальное нарастание, экспоненциальный спад). Это позволяет создавать сложные последовательности изменения напряжения и тока для автоматизированного тестирования устройств в различных режимах работы.
• Регистратор состояния выхода и мониторинг — длина записи до 99999 секунд с функцией статистического анализа позволяет отслеживать изменения параметров во времени, а функция мониторинга с возможностью автоматического отключения при заданных условиях защищает питаемое оборудование от перегрузок и нештатных ситуаций.
• Защита от перегрузок — встроенные защиты от перегрузки по току (OCP), по напряжению (OVP) и по температуре (OTP) с временем реакции менее 10 мс, а также двухуровневая защита от перегрева обеспечивают безопасность как самого источника, так и подключённого оборудования.
• Удобный графический интерфейс — монохромный TFT-дисплей 3.5" отображает цифровую и графическую информацию по каждому каналу: напряжение, ток и мощность в реальном времени. Это позволяет контролировать параметры наглядно и оперативно реагировать на изменения.
• Гибкость подключения и управления — интерфейсы USB-host, USB-device, LAN, RS-232 и Digital I/O, поддержка SCPI-команд и совместимость с LabVIEW делают прибор готовым к интеграции в автоматизированные измерительные системы и удалённому управлению.
• Расширение разрешения с опцией HIRES-DP800 — при установке опции повышения разрешения разрешение программирования и считывания для канала 1 повышается до 1 мВ / 1 мА. Это открывает новые возможности для работы с ещё более точными и чувствительными устройствами.

Где применяется RIGOL DP831?

Благодаря трём независимым каналам, включая канал отрицательного напряжения, высокой точности и низкому уровню шума, этот источник питания востребован в самых разных областях:

• Разработка и отладка аналоговых и смешанных схем — питание операционных усилителей, двуполярных схем, фильтров, аудиоустройств, аналогово-цифровых преобразователей.
• Лабораторные исследования и разработка — питание макетов, прототипов и опытных образцов, тестирование электронных схем.
• Сервисные центры и ремонтные мастерские — диагностика и ремонт электронных устройств, замена компонентов, проверка блоков питания.
• Производство и контроль качества — тестирование готовых изделий, входной контроль компонентов, проверка стабильности работы устройств в различных режимах.
• Автомобильная электроника — питание и тестирование бортовых устройств, анализ работы систем в разных режимах.
• Образование и обучение — проведение лабораторных работ по электротехнике, электронике и схемотехнике.

Почему покупают именно RIGOL DP831?

1. Канал отрицательного напряжения — главное отличие DP831 от других трёхканальных моделей серии. Наличие канала -30 В / 2 А делает этот источник идеальным для питания операционных усилителей, двуполярных схем, аудиоустройств и других приложений, где требуется отрицательное напряжение питания.
2. Три полностью изолированных канала — в отличие от многих источников с общим «земляным» проводом, каналы DP831 полностью изолированы. Это позволяет подключать их последовательно или параллельно, а также использовать для питания устройств с разными уровнями «земли» без риска короткого замыкания.
3. Высокая точность и чистота сигнала — линейная схема и низкий уровень пульсаций (менее 350 мкВ скз) обеспечивают питание с минимальными помехами, что критически важно для аналоговых схем, прецизионных измерительных приборов и чувствительной электроники.
4. Гибкость программирования — возможность создавать сигналы произвольной формы и последовательности импульсов с числом шагов до 2048 позволяет моделировать различные режимы работы и проводить комплексное тестирование устройств.
5. Удобство контроля и мониторинга — графический TFT-экран с отображением напряжения, тока и мощности по каждому каналу в реальном времени, а также функция регистратора состояния выхода с записью до 99999 секунд позволяют детально анализировать процессы.
6. Надёжность и защита — раздельные защиты от перегрузки по току и напряжению с временем реакции менее 10 мс, защита от перегрева и двухуровневая система охлаждения обеспечивают долгий срок службы и безопасность подключённого оборудования.
7. Внесение в Госреестр СИ РФ — прибор зарегистрирован в Государственном реестре средств измерений (№ 91448-24, свидетельство действует до 04.03.2029), что подтверждает его точность и соответствие стандартам, а также позволяет использовать его в аттестованных лабораториях.
8. Длительная гарантия — 36 месяцев — производитель уверен в качестве своего оборудования, и вы можете быть спокойны за свою покупку.
