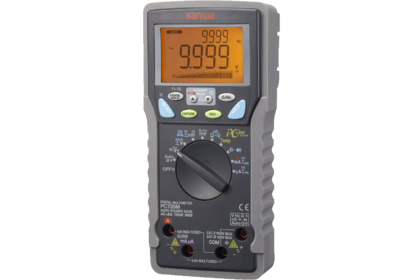

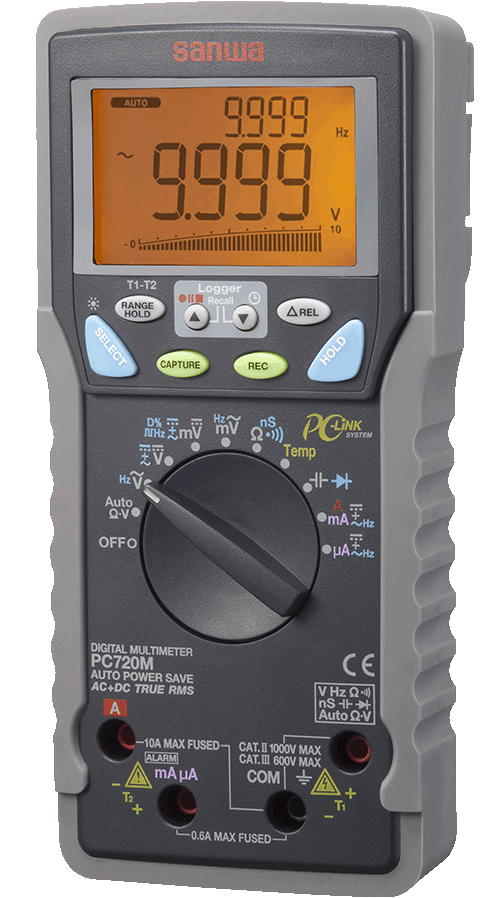

Мультиметр Sanwa PC720M

Sanwa
Мультиметр Sanwa PC720M
На складе: отсутствует
Артикул
№ 00403
Гарантия Гарантия
24 месяца
Тип
Портативный
TrueRMS
Да
Разрядность шкалы
6000 отсчётов, 10000 отсчётов
Макс. измеряемое пост. напр.
1000 В
Макс. измеряемое перем. напр.
1000 В
Макс. измеряемый пост. ток
10 А
Макс. измеряемый перем. ток
10 А
Макс. измеряемое сопротивление
60 МОм
Макс. измеряемая ёмкость
25 мФ
Макс. измеряемая частота
1 МГц
Макс. измеряемая температура
1000 °С
Подсветка дисплея
Да
Автовыключение
Да
Внутренняя память
Да
Подключение к ПК
Да
Питание
батарея, тип "Крона"
Доп. характеристики
Графическая шкала

Особенности цифрового мультиметра Sanwa PC720M

  • Мультиметр PC720M японской фирмы Sanwa удовлетворяет требованиям безопасности стандарта IEC 61010-1 КАТ. III 600 В, КАТ. II 1000 В, в конструкции предусмотрена защита плавкими предохранителями с большой отключающей способностью.
  • Максимальное показание при измерении постоянного и переменного напряжения, частоты  и проводимости: 9999.
  • Быстрое обновления результата:
    - цифровой индикатор: 5 измерений в секунду,
    - графическая шкала: 60 измерений в секунду.
  • Двойной цифровой индикатор, одновременно отображающий: напряжение/ток и их частоту, переменную и постоянную компоненты для напряжения или тока.
  • Измерение среднеквадратического значения (TrueRMS) для переменного напряжения и тока даже при наличии постоянной составляющей.
  • Возможность отображения суммы переменной и постоянной компонент для напряжения и тока.
  • Функция автоматического выбора типа измерения для переменного, постоянного напряжения и сопротивления.
  • Наилучшее разрешение для переменного и постоянного напряжения 0.01 мВ.
  • Измерение частоты с возможностью выбора различной чувствительности.
  • Широкий диапазон измерения емкости от 0.01 нФ до 25.00 мФ.
  • Период дискретизации в режиме пикового детектора: около 1 мс.
  • Режим регистрации максимального и минимального значений (MAX/MIN) с автовыбором диапазона.
  • Режим относительного измерения с автовыбором диапазона.
  • Функция подсветки дисплея для работы при слабом освещении.
  • 2 канала для одновременного измерения температуры (термопара К-типа).
  • Функция автоматического регистратора с памятью 87 328 регистрируемых значений.
  • Использование программы PCLink7 позволяет загружать зарегистрированные данные в компьютер с помощью специального оптически изолированного USB модуля KB-USB7 (программа PCLink и модуль KB-USB7 не входят в базовый комплект поставки).

Габариты упаковки 23.0x17.8x7.5 см   Вес в упаковке 0.85 кг

ХАРАКТЕРИСТИКИ

Основные характеристики

Тип АЦП

дельта-сигма преобразование

ЖК-дисплей

основной цифровой индикатор

максимальное показание:

переменное и постоянное напряжение: В, частоталогического сигнала, коэффициент заполнения, температура: 9'999;

переменное и постоянное напряжение: мВ, переменный и постоянный ток мкА, мА, А, сопротивление, "прозвонка", емкость: 6'000;

проверка диодов: 2'000.

дополнительный цифровой индикатор

максимальное показание:

переменное напряжение: В, частота, температура: 9'999;

переменное напряжение: мВ, переменный ток мкА, мА, А: 6'000

графическая шкала

максимальное показание: 41 сегмент

Индикация перегрузки

"0L" на цифровом ЖК-дисплее

Скорость реакции ЖК-дисплея

цифровая индикация

5 измерений/с

графическая шкала

60 измерений/с

Индикация разряженной батареи

отображается при снижении напряжения на батарее ниже приблизительно 7 В

Условия эксплуатации

не выше 2'000 м, степень загрязненности II

Температура /отн. влажность при эксплуатации

от 5 до 40 °C, без конденсации;

от 5 до 31 °C, отн. влажность не более 80 %;

от 31 до 40 °C, при линейном снижении отн. влажности от 80 до 50 %

Температура /отн. влажность при хранении

от минус 10 до 40 °C, отн. влажность не более 80 %, без конденсации;

от 40 до 50 °C, отн. влажность не более 70 %, без конденсации (при длительном хранении извлеките батарею из прибора)

Температурный коэффициент

0.15x[заявленная погрешность при (23±5) °C]/°C (при 0 ~ 18 °C и 28 ~ 40 °C), если не указано иначе

Источник питания

щелочная 9 В батарея; тип NEDA1604A, IEC6LF22 или 6LR61

Метод измерения при переменном токе

измерение среднеквадратического значения (True RMS)

Время до перехода в режим энергосбережения

простой в течение 30 минут

Стандарты безопасности

IEC 61010-1:2001,

IEC 61010-031:2008

все функции кроме измерения тока

КАТ. II до 1000 В (AC и DC);

КАТ. III до 600 В (AC и DC).

измерение тока

(mA и μA)

КАТ. II до 500 В (AC и DC);

КАТ. III до 300 В (AC и DC).

измерение тока

(A)

КАТ. II до 500 В (AC) и 300 В (DC);

КАТ. III до 300 В (AC) и 150 В (DC).

Стандарты ЭМС

EN61326-1:2006

при напряженности ВЧ поля 3 В/м:

для измерения емкости погрешность не регламентирована.

остальные функции и диапазоны:

полная погрешность = ±[(заявл. погрешность)+100емр]

при напряженности ВЧ поля выше 3 В/м погрешность не регламентирована.

Размеры

без защитного кожуха

около 175(Д) × 80(Ш) × 40(В) мм

с защитным кожухом

около 184(Д) × 86(Ш) × 52(В) мм

Масса

без защитного кожуха

около 360 г

с защитным кожухом

около 430 г

Потребляемая мощность

около 48 мВт;

около 0.45 мВт (в режиме энергосбережения)

Время работы от батареи

около 100 часов (режим измерения постоянного напряжения: В)

Стандартные принадлежности

руководство по эксплуатации,

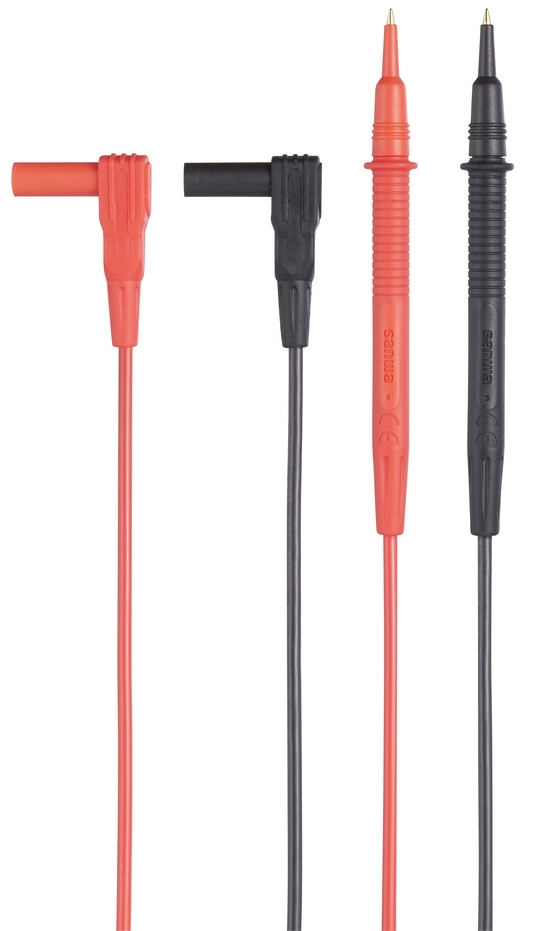

комплект щупов (TL-23a),

защитный кожух (H-700),

термопара К-типа (K-250PC),

защитный магнитный колпачок оптического порта



Диапазоны измерения и точность

Погрешность: ±% пкз +  емр),

пкз: показание,

емр: значение единицы младшего разряда,

при температуре 23 °C±5 °C и относительной влажности меньше 75 %.

Погрешность измерения среднеквадратического значения для напряжения и тока приведена для величины сигнала от 10 до 100 % текущего диапазона, если не указано иначе, при крест-факторе для несинусоидального сигнала:

меньше 2:1 для сигнала 100 % диапазона;

меньше 4:1 для сигнала 50 % диапазона.



Постоянное напряжение только на основном индикаторе

Диапазон

Погрешность

60.00 мВ

±(0.12 % пкз + 2 емр)

600.0 мВ

±(0.06 % пкз + 2 емр)

9.999, 99.99, 999.9 В

±(0.08 % пкз + 2 емр)

Постоянное/переменное напряжение на двух индикаторах

Диапазон

Погрешность

60.00, 600.0 мВ

9.999, 99,99, 999.9 В

±(0.7 % пкз + 6 емр)

Импеданс входа: 10 МОм, 80 пФ, типовое (130 пФ для диапазонов 600.0 мВ и 60.00 мВ, типовое)

Постоянное напряжение для функции автоматического выбора измерения

Диапазон

Погрешность

9.999, 99,99, 999.9 В

±(0.5 % пкз + 3 емр)

Порог чувствительности для постоянного напряжения: отрицательное от минус 1.0 В и положительное от плюс 1.5 В до номинала.

Входной импеданс:

начальный: около 3 кОм, 270 пФ;

при показании свыше 50 В (типовое) входной импеданс резко возрастает.

Значение входного импеданса в зависимости от показания мультиметра:

18 кОм при 100 В,

125 кОм при 300 В,

320 кОм при 600 В,

500 кОм при 1000 В.

Переменное напряжение/частота на двух индикаторах

Диапазон

Погрешность

от 50 до 60 Гц

60.00, 600.0 мВ,

9.999, 99.99, 999.9 В

±(0.5 % пкз + 3 емр)

от 40 до 500 Гц

60.00, 600.0 мВ

±(0.8 % пкз + 4 емр)

9.999, 99.99 В

±(1.0 % пкз + 4 емр)

999.9 В

±(2.0 % пкз + 4 емр)

от 500 Гц до 1 кГц

60.00 мВ, 600.0 мВ

±(2.0 % пкз + 3 емр)

9.999, 99.99 В

±(1.0 % пкз + 4 емр)

999.9 В

±(2.0 % пкз + 4 емр)

от 1 до 3 кГц

60.00, 600.0 мВ

±(2.0 % пкз + 3 емр)

9.999, 99.99, 999.9 В

±(3.0 % пкз + 4 емр)

от 3 до 20 кГц

60.00*, 600.0 мВ*

± (2.0 % пкз + 3 емр)

9.999**, 99.99 В

±3 дБ

999.9 В

не нормируется

Импеданс входа: 10 МОм, 80 пФ, типовое (130 пФ, типовое, для диапазонов 600.0 мВ и 60.00 мВ)

Остаточное показание: меньше 5 емр при коротком замыкании щупов.

* погрешность указана для показания от 30 до 100 % диапазона

** от 3 до 15 кГц

Постоянное/переменное напряжение, сумма компонент постоянное и переменное напряжение/переменное напряжение на двух индикаторах

Диапазон

Погрешность

от 50 до 60 Гц

60.00, 600.0 мВ

9.999, 99.99, 999.9 В

±(0.7 % пкз + 6 емр)

от 40 Гц до 1 кГц

60.00, 600.0 мВ

±(1.0 % пкз + 6 емр)

9.999, 99.99, 999.9 В

±(2.2 % пкз + 6 емр)

от 1 до 20 кГц

60.00*, 600.0 мВ*

±(2.2 % пкз + 6 емр)

9.999**, 99.99 В

±3 дБ

999.9 В

не нормируется

Импеданс входа: 10 МОм, 80 пФ, типовое (130 пФ, типовое, для диапазонов 600.0 мВ и 60.00 мВ)

* погрешность указана для показания от 30 до 100 % диапазона

** от 3 до 15 кГц

Переменное напряжение для функции автоматического выбора измерения

Диапазон

Погрешность

от 50 до 60 Гц

9.999, 99,99, 999.9 В

±(1.0 % пкз + 4 емр)

Порог чувствительности для переменного напряжения 50/60 Гц: свыше 3.0 В до номинала.

Входной импеданс:

начальный: около 3 кОм, 270 пФ;

при показании свыше 50 В (типовое) входной импеданс резко возрастает.

Значение входного импеданса в зависимости от показания мультиметра:

18 кОм при 100 В,

125 кОм при 300 В,

320 кОм при 600 В,

500 кОм при 1000 В.

Постоянный ток

Диапазон

Погрешность

Входное сопротивление**

600.0, 6000 мкА

±(0.2 % пкз + 4 емр)

около 83 Ом

60.00, 600.0 мА

около 1 Ом

6.000, 10.00 А*

около 0.05 Ом

*  6 A и более – необходим перерыв для охлаждения в течение 3 минут после измерения в течение 1 минуты,
менее 6 A – длительность измерения не регламентирована.

** Без учета сопротивления плавкого предохранителя.

Переменный ток и сумма компонент постоянный и переменный ток/переменный ток на двух индикаторах

Диапазон

Погрешность

Входное сопротивление **

от 50 до 60 Гц

600.0 мкА

±(0.6 % пкз +3 емр)

около 83 Ом

6000 мкА

60.00 мА

около 1 Ом

600.0 мА

±(1.0 % пкз +3 емр)

6.000, 10.00 A*

±(0.8 % пкз +6 емр)

около 0.05 Ом

от 40 Гц до 1 кГц

600.0 мкА

±(0.8 % пкз +4 емр)

около 83 Ом

6000 мкА

60.00 мА

около 1 Ом

600.0 мА

±(1.0 % пкз +4 емр)

6.000, 10.00 A*

±(0.8 % пкз +6 емр)

около 0.05 Ом

*  6 A и более – необходим перерыв для охлаждения в течение 3 минут после измерения в течение 1 минуты,
менее 6 A – длительность измерения не регламентирована.

** Без учета сопротивления плавкого предохранителя.

Сопротивление, проводимость

Диапазон

Погрешность

600.0 Ом, 6.000, 60.00, 600.0 кОм

±(0.1 % пкз + 3 емр)

6.000 МОм

±(0.4 % пкз + 3 емр)

60.00 МОм

±(1.5 % пкз + 5 емр)

99.99 нСм

±(0.8 % пкз + 10 емр)

Постоянное напряжение холостого хода: меньше 1.2 В (меньше 1.0 В для диапазона 60.00 МОм).

Сопротивление для функции автоматического выбора измерения

Диапазон

Погрешность

600.0 Ом, 6.000, 60.00, 600.0 кОм

±(0.5 % пкз + 4 емр)

6.000 МОм

±(0.8 % пкз + 3 емр)

60.00 МОм

±(2.0 % пкз + 5 емр)

Постоянное напряжение холостого хода: меньше 1.2 В (меньше 1.0 В для диапазона 60.00 МОм).

Температура*

Диапазон

Погрешность**

от минус 50.0 до плюс 1000.0 °C

±(0.3 % пкз + 2 емр)

от минус 58.0 до плюс 1832.0 °F

±(0.3 % пкз + 5 емр)

*  После измерения переменного или постоянного тока необходимо около 30 минут для охлаждения мультиметра.

** При использовании термопары К-типа и без учета собственной погрешности термопары.

Частота

Диапазон измерения

Входная чувствительность*

Диапазон частоты

60.00 мВ

40 мВ

от 15.00 Гц до 50.00 кГц

600.0 мВ

60 мВ

9.999 В

2.5 В

от 15.00 Гц до 10.00 кГц

99.99 В

25 В

999.9 В

100 В

600.0 мкА

60 мкА

от 15.00 Гц до 3.000 кГц

6000 мкА

600 мкА

60.00 мА

40 мА

600.0 мА

60 мА

6.000 A

A

10.00 A

A

Погрешность: ±(0.04 % пкз + 4 емр)

*Указаны среднеквадратические значения для синуса

Частота логического сигнала и коэффициент заполнения

Функция измерения постоянного напряжения мВ

Диапазон

Погрешность*

Частота логического сигнала

от 5.000 Гц до 1.000 МГц

±(0.03 %пкз+4 емр)

Коэффициент заполнения

от 0.00 до 100.0 %

±(3 емр/кГц+2 емр) **

* Входная чувствительность: для прямоугольных импульсов не ниже 2.5 В (уровень логического сигнала: 3 В и 5 В)

** Приведена погрешность для частоты от 5 Гц до 10 кГц

Емкость

Диапазон

Погрешность*

60.00, 600.0 нФ**

±(0.8 % пкз + 3 емр)

6.000 мкФ

±(1.0 % пкз + 3 емр)

60.00 мкФ

±(2.0 % пкз + 3 емр)

600.0 мкФ ***

±(3.5 % пкз + 5 емр)

6.000 мФ ***

±(5.0 % пкз + 5 емр)

25.00 мФ ***

±(6.5 % пкз + 5 емр)

*   Для пленочных конденсаторов или более качественных.

**  При режиме ручного выбора диапазона при измерении емкостей до 5.4 нФ и 54 нФ соответственно для диапазонов 60.00 нФ и 600.0 нФ погрешность составляет ±(0.8 % пкз + 3 емр).

*** При режиме ручного выбора диапазона указанная погрешность гарантируется при измерении емкости больше 50.0 мкФ, 0.54 мФ и 5.4 мФ соответственно для диапазонов 600.0 мкФ, 6.000 мФ и 25.00 мФ.

Проверка диодов

Диапазон

Погрешность

Тестовый ток

Напряжение холостого хода

2.000 В

±(1 % пкз +1  емр)

около 0.4 мА

менее 3.5 В

"Прозвонка" цепи

Порог появления звукового сигнала: от 20 до 200 Ом.

Время отклика: менее 100 мкс.



Режим пикового детектора

Погрешность: ±[(заявленная функции измерения погрешность) + 250 емр].

Период между выборками: около 1 мс.



Режим регистрации максимального и минимального значений

Погрешность: ±[(заявленная погрешность для функции измерения погрешность) + 10 емр].

(при изменении измеряемого параметра свыше 100 мс для напряжения или тока)



Стандартная комплектация:

  • Мультиметр
  • Измерительные щупы (TL-23a)
  • Холстер (H-700)
  • Термопара K-типа (K-250PC)
  • Руководство по эксплуатации
  • Батарея
Программное обеспечение PC Link 7 и USB кабель KB-USB7 с гальванической развязкой Sanwa PC set H
11 320 Р
11320 RUB
купитьоформить
Токовые клещи-приставка Sanwa CL-22AD
цена по запросу запросить стоимость
0 RUB
Токовые клещи-приставка Sanwa CL-33DC
цена по запросу запросить стоимость
0 RUB
Измеритель токов утечки Sanwa CL124
цена по запросу запросить стоимость
0 RUB
Насадки типа крокодил UnionTest TL-1A
115 Р
115 RUB
Термопара погружная K-типа Sanwa K-8-300
цена по запросу запросить стоимость
0 RUB
Термопара для поверхностей K-типа Sanwa K-8-500
цена по запросу запросить стоимость
0 RUB

Показать все
Язык Версия Размер и тип

Каталог продукции Sanwa

Токоизмертельные клещи, измерители сопротивления изоляции, мультиметры, измерители освещенности, измерители мощности лазерного излучения, термометры, тахометры, измерители заземления, LCR-метры, фазометры, калибраторы, аксессуары

Английский 2021 3.08 Мб, PDF Скачать

Хиты продаж
