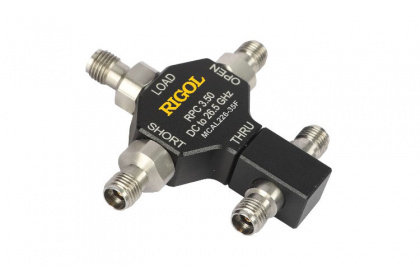

Калибровочный набор механический 4 в 1 Rigol MCAL226-35F5

цена по запросу запросить стоимость Оставить заявкуоформить Уведомить о поступлении (в настоящее время товара нет на складе)

На складе: отсутствует

Артикул
№ 03757

Гарантия
12 месяцев

Основные данные Подробная спецификация Файлы

Механический калибровочный набор (калибратор) — это эталонное средство калибровки, используемое в радиочастотных и микроволновых измерениях. Обеспечивая известные и прослеживаемые эталонные импедансные состояния (такие как холостой ход, короткое замыкание, согласованная нагрузка и сквозной канал), он служит основной основой для калибровки векторных и скалярных анализаторов цепей. Калибратор позволяет точно скорректировать системные ошибки, такие как отражения от портов и потери при передаче в измерительной установке, гарантируя высокую точность, повторяемость и прослеживаемость результатов измерений.

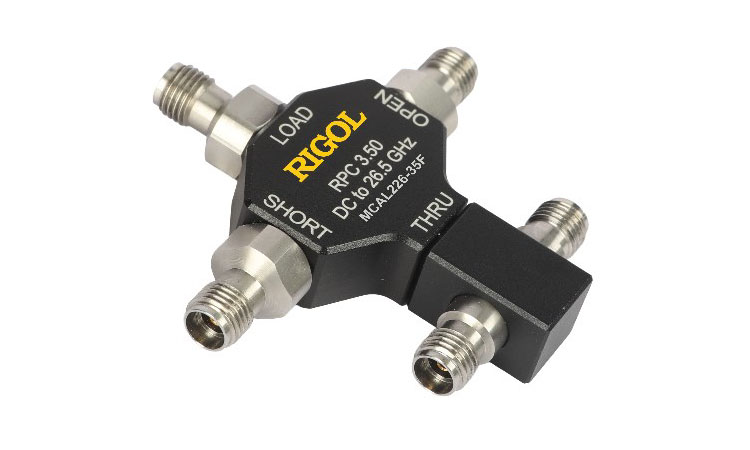

MCAL226-35F5 — это компактный механический калибровочный набор (Calibration Kit) с разъемами 3.5 mm (мама) для векторных анализаторов цепей Rigol DNA6000/DNA5000. Устройство объединяет 4 эталонные меры (Open, Short, Load, Through) в одном корпусе. Предназначен для процедуры SOLT-калибровки (короткое замыкание, холостой ход, нагрузка, проход), позволяющей полностью исключить систематические погрешности измерения (сдвиг нуля, отражения в кабелях и переходниках) на частотах от постоянного тока до 26.5 ГГц.

№	Параметр	Значение
1	Диапазон частот	DC – 26.5 ГГц
2	Open (отклонение фазы)	≤1.0° (DC-4ГГц) / ≤2.0° (4-8ГГц) / ≤3.0° (8-26.5ГГц)
3	Short (отклонение фазы)	≥34 дБ (DC-4ГГц)/ ≥32 дБ (4-8ГГц) / ≥30 дБ (8-26.5ГГц)
4	Load (обратные потери)	≥40 дБ (DC-4ГГц) / ≥35 дБ (4-8ГГц) / ≥30 дБ (8-26.5ГГц)
5	Сопротивление постоянному току	50 Ом ± 0.5 Ом
6	Мощность (25°C)	≤ 0.5 Вт, коэффициент снижения 0.005 Вт/К

Open (Разрыв)

Волновое сопротивление Z₀: 50 Ом
Задержка: 33.356 пс
Электрическая длина: 10.00 мм
Потери: 2.20 ГОм/с, 0.0127 дБ/√ГГц
Краевые ёмкости: C₀ = -17.500 фФ, C₁ = -2.0000 фФ/ГГц, C₂ = 0.1400 фФ/ГГц, C₃ = -0.0027 фФ/ГГц

Short (Короткое замыкание)

Волновое сопротивление Z₀: 50 Ом
Задержка: 33.356 пс
Электрическая длина: 10.00 мм
Потери: 2.36 ГОм/с, 0.0137 дБ/√ГГц
Индуктивность: L₀ = -44.000 пГн, L₁ = 3.7000 пГн/ГГц, L₂ = -0.2500 пГн/ГГц, L₃ = 0.0050 пГн/ГГц

Thru (Прямое соединение)
