Осциллограф цифровой Micsig ETO3504 планшетный

Micsig
Осциллограф цифровой Micsig ETO3504 планшетный
На складе: отсутствует
Артикул
№ 03341
Гарантия Гарантия
12 месяцев
Максимальная частота
350 МГц
500 МГц
Скорость регистрации
230000 осц/сек
230000 осц/сек
Кол-во каналов
4
4
Частота дискретизации
3 ГГц
3 ГГц
Чувствительность
1 мВ/дел ~ 1 В/дел, 1 мВ/дел ~ 10 В/дел
1 мВ/дел ~ 1 В/дел, 1 мВ/дел ~ 10 В/дел
Коэф. развертки
1 нс/дел ~ 1000 с/дел
1 нс/дел ~ 1000 с/дел
Макс. глубина памяти
360М
360М
Дисплей
35.5 см
35.5 см
Интерфейсы
USB-device, HDMI, USB-host
USB-device, HDMI, USB-host
Декодирование протоколов
I2C, SPI, LIN, CAN, CAN-FD, MIL-STD-1553B, RS232/UART, ARINC‑429
I2C, SPI, LIN, CAN, CAN-FD, MIL-STD-1553B, RS232/UART, ARINC‑429
Серия
ETO (Micsig)
ETO (Micsig)
Доп. характеристики
Батарейное питание, Сенсорный дисплей
Батарейное питание, Сенсорный дисплей

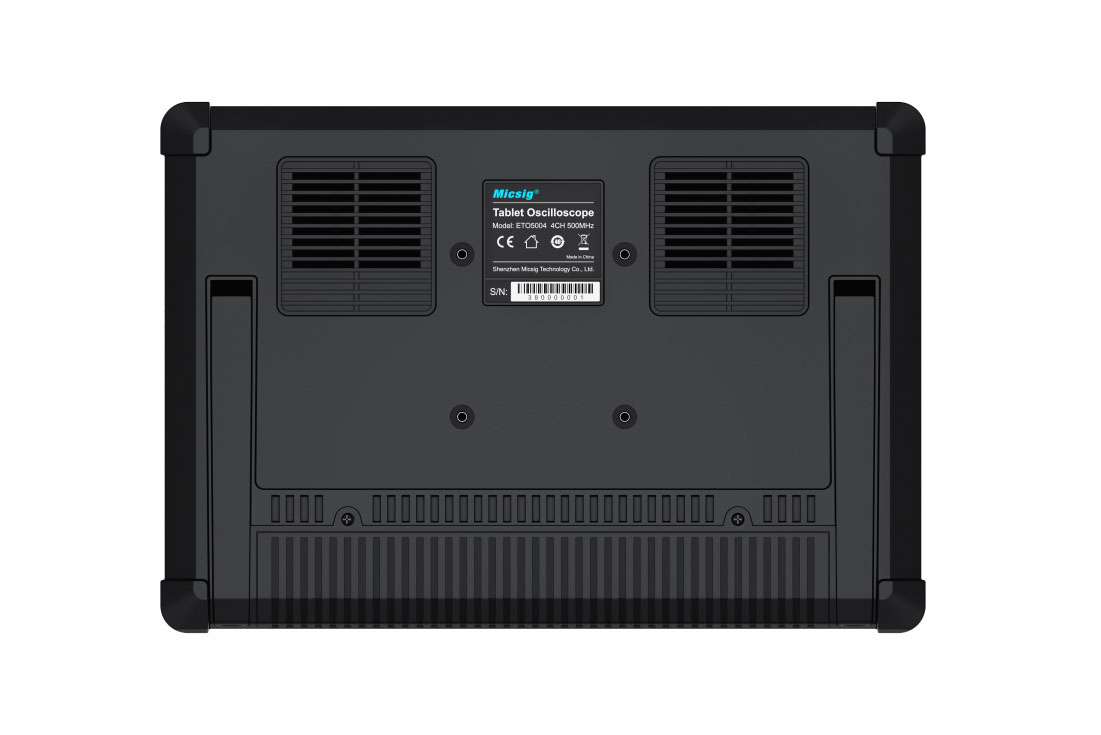

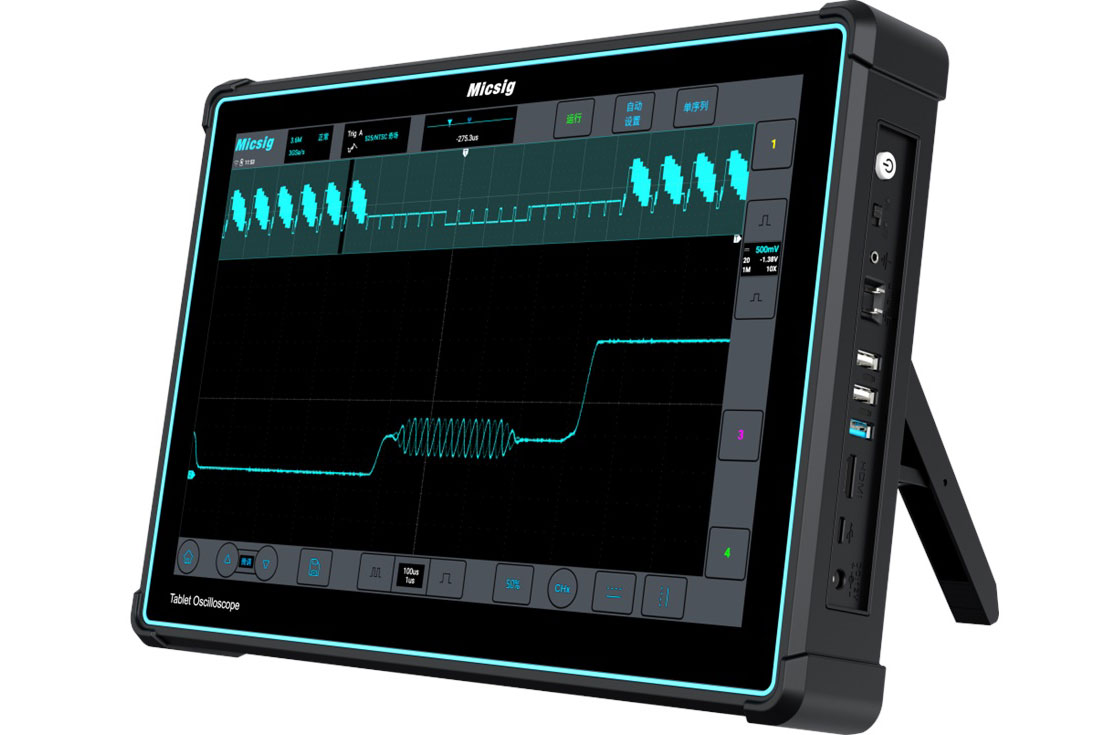

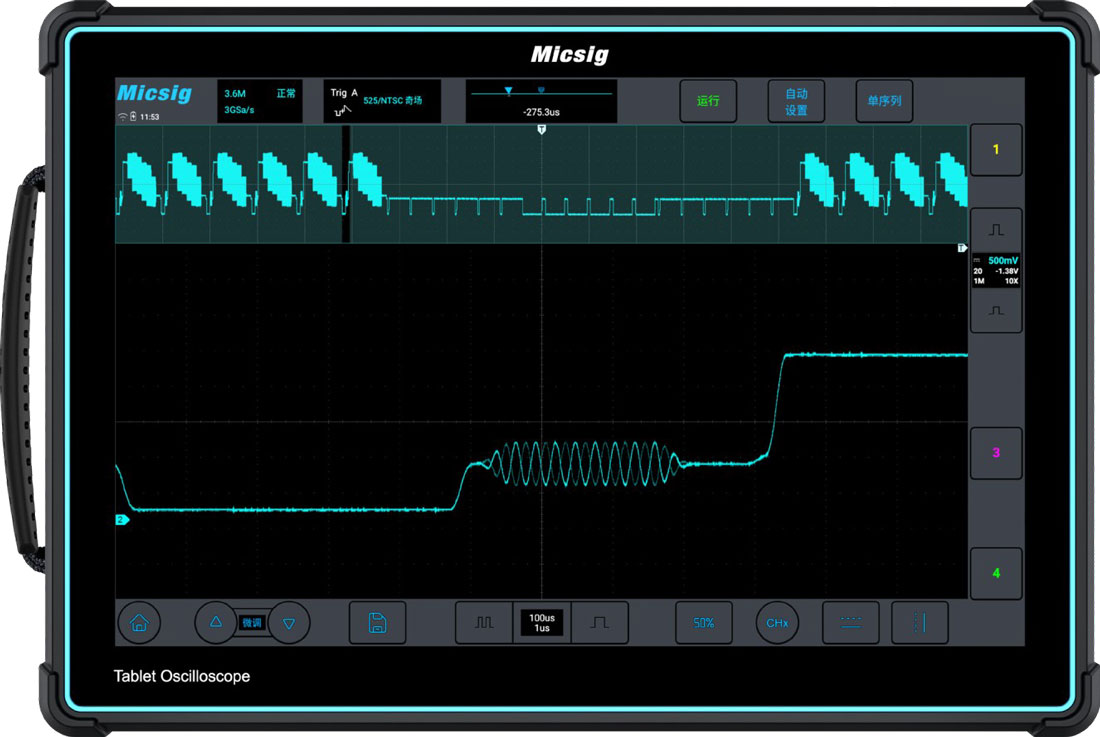

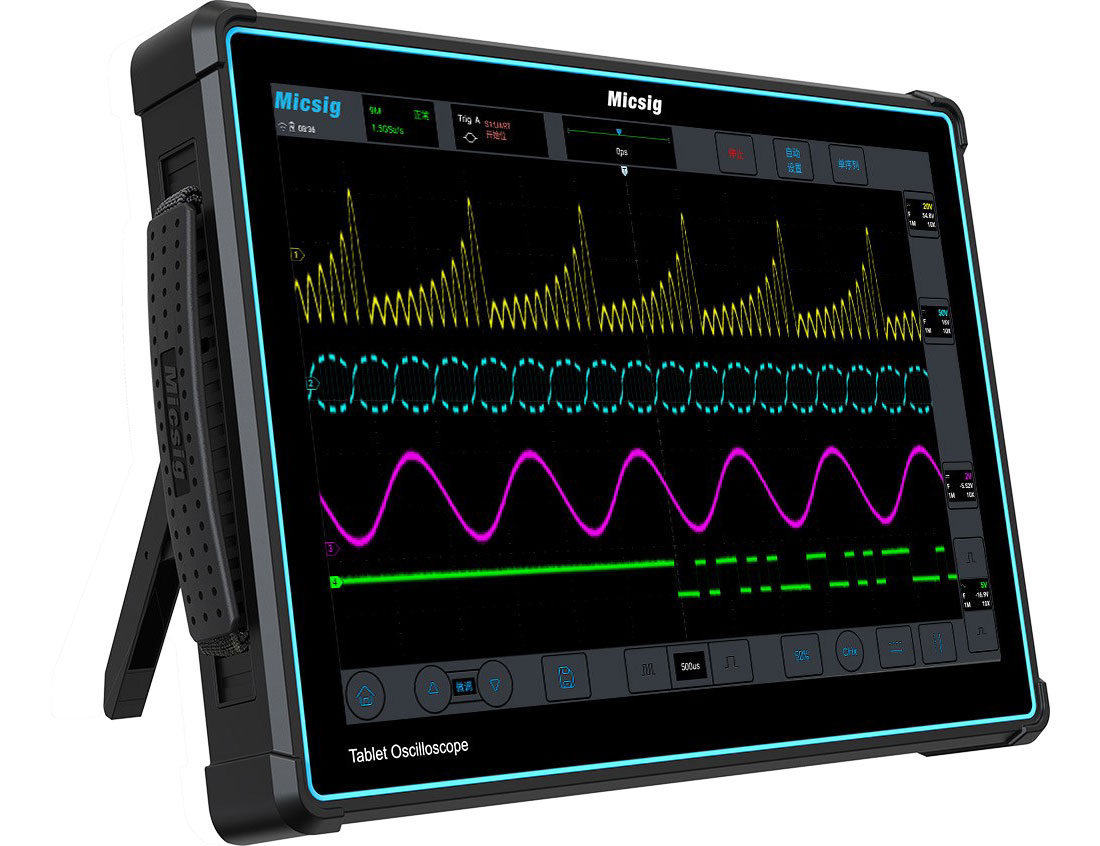

Оснащенные специальной многозадачной системой SigtestUI™, приборы Micsig серии ETO очень просты в управлении. Тонкий корпус, защищенный мягкой резиной, может устанавливаться с помощью стандартных настенных кронштейнов или настольных подставок благодаря системе VESA (75 мм x 75 мм) 14-дюймовый сенсорный экран с высочайшим разрешением 1920 x 1200 пикселей обеспечивает сверхчеткое отображение формы волны.



Интуитивно понятный интерфейс управления.
Оснащенные специализированной для приборов операционной системой SigTestUI™ на базе Android и накопленным за 10 лет опытом разработки пользовательского интерфейса, приборы серии ETO были разработаны с целью упрощения всех пользовательских интерфейсов и новые пользователи могут быстро научиться пользоваться ими за 5 минут.




Полный набор возможностей подключения.

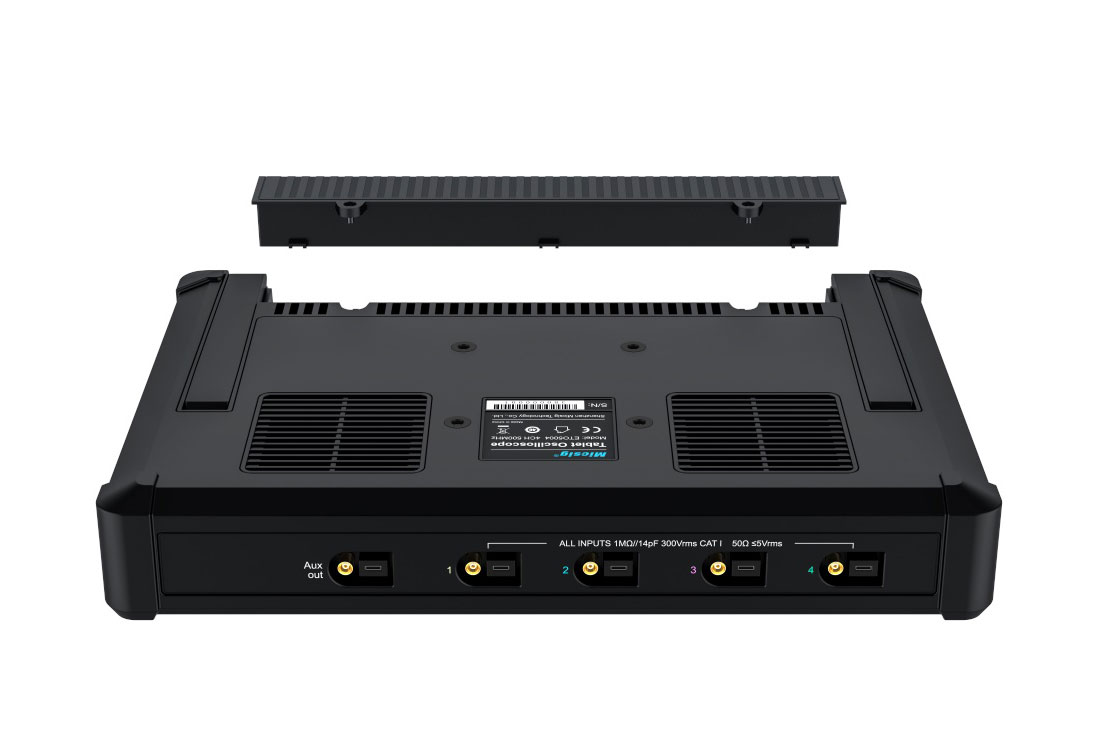

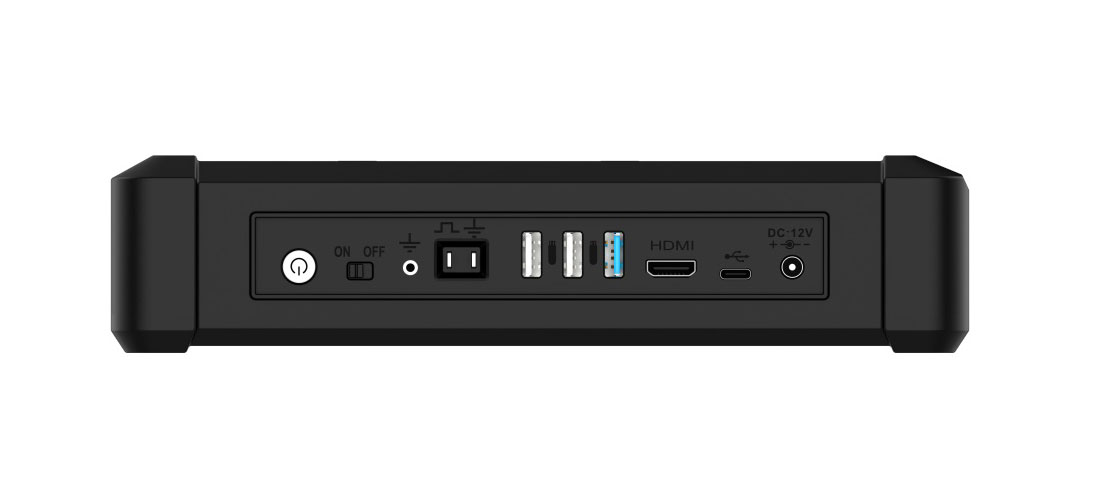

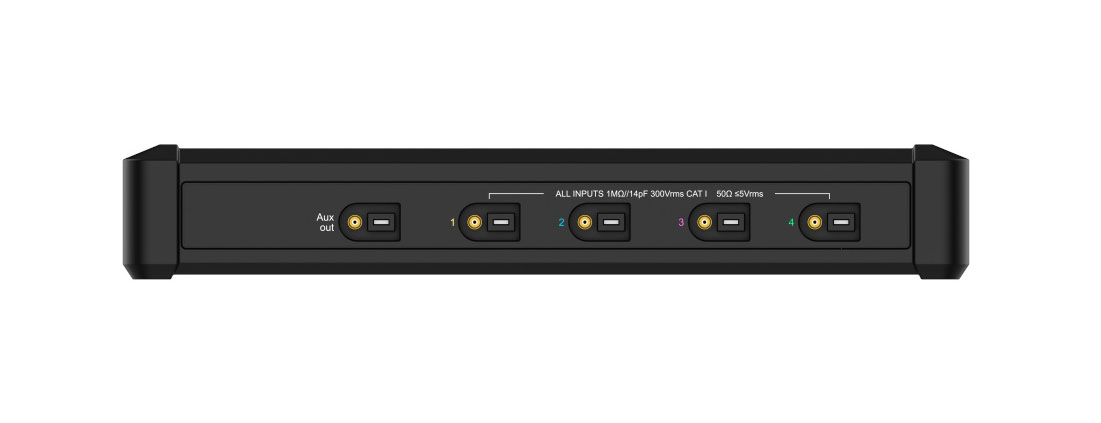

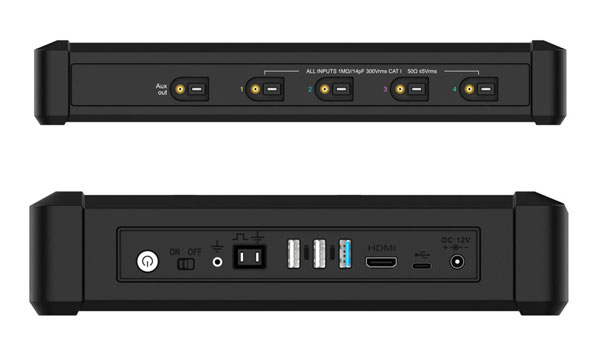

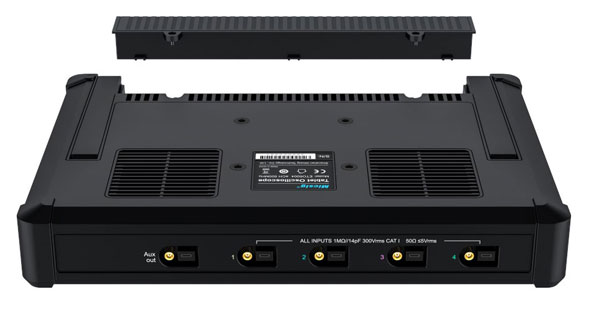

Оригинальный интерфейс датчика Mic-OPI™, автоматическое определение пассивного затухания датчика, автоматическая калибровка одним нажатием; стандартный адаптер BNC, также есть USB 3.0 Host, USB Type-C, HDMI, блокировка питания.
Помимо стандартных пассивных пробников, серия ETO поддерживает подключение всех пробников Micsig: пробников с оптической изоляцией, высоковольтных дифференциальных пробников и пробников переменного/постоянного тока. Такая комбинация позволяет максимально повысить производительность пробника и осциллографа.




Низкий уровень шума.
Шум серии ETO составляет менее 90 мкВскз при полной полосе пропускания 500 МГц, что позволяет инженерам точно улавливать слабые, но важные сигналы при ежедневной отладке схем.




Глубокая память и сегментированное хранение данных.
Глубина памяти до 360 млн. точек обеспечивает превосходную точность передачи сигнала, сегментированное хранение разделяет ограниченное пространство памяти на множество небольших сегментов и собирает несколько триггерных событий в одно пространство хранения, эффективно захватывая целевые сигналы несколько раз в течение длительного периода времени и воспроизводя их для дальнейшего анализа.




Аппаратный цифровой фильтр.
Аппаратная цифровая фильтрация позволяет выборочно пропускать или блокировать компоненты сигнала в определенном диапазоне частот, что очень удобно для анализа определенных частотных полос сигнала или наблюдения за изменениями в определенных частотных компонентах.




Встроенный аккумулятор большой емкости (13500 мАч) идеально подходит для использования в полевых условиях. Специальная конструкция блокировки питания
предотвращает случайное включение для безопасности транспортировки.






Поддержка дистанционного управления и HDMI.
Приборы серии MDO поддерживают дистанционное управление с ПК и смартфона, а также имеют порт HDMI для демонстрационных целей. Поддержка управления командами программирования SCPI помогает инженерам проводить автоматизированные измерения более гибко и эффективно.


Язык Версия Размер и тип

Техническое описание на планшетные осциллографы Micsig серии ETO

ETO5004, ETO3504

Английский 1.0 4.79 Мб, PDF Скачать

Каталог продукции Micsig

Планшетные осциллографы, автомобильные осциллографы, осциллографические пробники, аксессуары

Английский 2024 5.20 Мб, PDF Скачать
