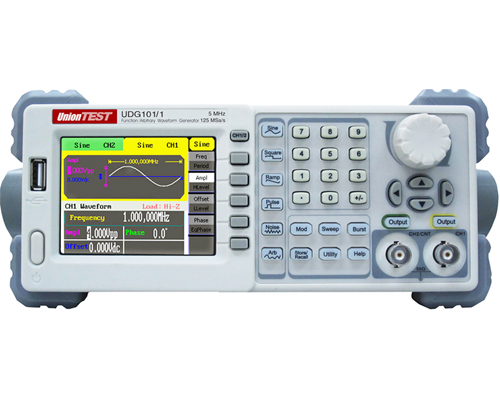

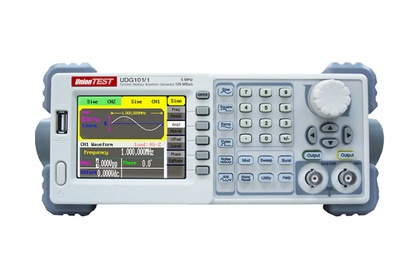

Универсальный DDS-генератор сигналов UnionTEST UDG101/2

Максимальная частота

UDG101/1

UDG101/2

UDG101/3

UDG101/4

UDG101/5

5 МГц

10 МГц

20 МГц

25 МГц

50 МГц

Число выходных каналов

2

Частота дискретизации

125 МГц

Длина сигнала произвольной формы

16 тыс. точек

Разрешение по частоте

1 мкГц

Вертикальное разрешение

14 бит

Генерируемые формы сигналов

синусоидальный, прямоугольный, пилообразный, импульсный, белый шум, 46 встроенных сигналов произвольной формы (включая DC)

Модуляция

AM, FM, PM, FSK, ASK, PWM, свип-генератор, генерация пачки

Частотомер

диапазон измеряемой частоты: 100 мГц~200  МГц

Стандартные интерфейсы

USB-хост, USB-прибор

Интерфейс (опция)

адаптер USB-GPIB(IEEE-488)

Размеры (ШxВxД)

229 x 105 x 281 мм

Частотные характеристики

UDG101/1

UDG101/2

UDG101/3

UDG101/4

UDG101/5

Синусоидальный сигнал

1 мкГц~ 5  МГц

1 мкГц~ 10 МГц

1 мкГц~ 20 МГц

1 мкГц~ 25 МГц

1 мкГц~ 50 МГц

Прямоугольный сигнал

1 мкГц~ 5 МГц

1 мкГц~ 10 МГц

1 мкГц~ 20 МГц

1 мкГц~ 25 МГц

1 мкГц~ 25 МГц

Импульсный сигнал

500 мкГц~ 5 МГц

500 мкГц~ 5 МГц

500 мкГц~ 5 МГц

500 мкГц~ 5 МГц

500 мкГц~ 5 МГц

Пилообразный сигнал

1 мкГц~ 300 кГц

1 мкГц~ 300 кГц

1 мкГц~ 300 кГц

1 мкГц~

300 кГц

1 мкГц~

300 кГц

Белый шум

>5 МГц (-3 дБ)

>10 МГц (-3 дБ)

>20 МГц (-3 дБ)

>25 МГц (-3 дБ)

50 МГц (-3dB)

Сигнал произвольной формы

1 мкГц~ 5 МГц

1 мкГц~ 5 МГц

1 мкГц~ 5 МГц

1 мкГц~ 5 МГц

1 мкГц~ 5 МГц

Разрешение

1 мкГц

Погрешность

±50 млн^-1 (90 дней после калибровки)

±100 млн^-1 (1 год после калибровки) при температуре 18~28 °C

Температурный коэффициент

меньше 5 млн^-1/°C

Качество сигнала синус

Нелинейные искажения

CH1/CH2

постоянный ток ~1 МГц

меньше -60 дБн

1 ~ 5 МГц

меньше -53 дБн

5 ~ 25 МГц

меньше -35 дБн

25 ~ 50 МГц

меньше -32 дБн

Коэффициент гармоник

меньше 0.2 % (постоянный ток~20 кГц, 1 В_размах)

Побочный сигнал

(негармонический)

меньше -70 дБн (постоянный ток~1 МГц)

меньше -70 дБн + 6 дБ/[спектральная фаза] (1~10 МГц)

Фазовый шум

не больше минус 108 дБн/Гц, при девиации 10 кГц (типовое)

Прямоугольный сигнал

Длительность фронта/среза

меньше 12 нс (по уровням 10~90 %)

Выброс на фронте/срезе

меньше 5 % (типовое, 1 кГц, 1 В_размах)

Коэфф. заполнения

1 мкГц~10 МГц

20 ~ 80 %

свыше 10 ~ 20 МГц

40 ~ 60 %

свыше 20 ~ 25 МГц

50 %

Несимметрия (для меандра)

1 % периода + 20 нс (типовое, 1 кГц, 1 В_размах)

Отклонение фазы

0.1 % периода (типовое, 1 кГц, 1 В_размах)

Пилообразный/треугольный сигнал

Линейность

меньше 0.1 % амплитуды (типовое, 1 кГц, 1 Вразмах, симметрия 100 %)

Симметрия

от 0 до 100 %

Импульсный сигнал

Длительность импульса

от 16 нс до 1998 с, мин., разрешение 1 нс

Длительность фронта/среза (типовое, по уровням 10~90 %, 1 кГц, 1 В_размах)

7 нс(типовое)

Коэффициент заполнения

разрешение 0.1 %

Выброс на фронте/срезе

меньше 5 %

Отклонение фазы

8 нс (типовое)

Замечание: допустимый диапазон длительности импульса зависит от прочих установок значений параметров импульсного сигнала.

Сигнал произвольной формы

Количество точек сигнала

16'000

Вертикальное разрешение

14 бит

Частота дискретизации

125 МГц

Минимальная длительность фронта/среза

7 нс (типовое)

Отклонение фазы (размах)

8 нс (типовое)

Кол-во хранимых в энергонезависимой памяти форм сигнала пользователя

до 10

Выходные характеристики

Канал

CH1

CH2

Амплитуда

2 мВ_размах ~10 В_размах (50 Ом, до 10 МГц)

2 мВ_размах ~5 В_размах (50 Ом, свыше 10 МГц)

4 мВ_размах ~20 В_размах (высокое сопротивление, до 10 МГц)

4 мВ_размах ~10 В_размах (высокое сопротивление, свыше 10 МГц)

2 мВ_размах ~3 В_размах (50 Ом)

4 мВ_размах ~6 В_размах (высокое сопротивление)

Погрешность (100 кГц, синус)

± [0.3 дБ (относительно установленного значения) + 1 мВ_размах]

Неравномерность амплитудной характеристики (типовое, относительно 100 кГц, синус, 5 В_размах)

±0.3 дБ

Взаимное влияние каналов

меньше минус 70 дБн

Постоянное смещение

Канал

CH1

CH2

Макс. диапазон

±5 В (50 Ом)

±10 В (высокое сопротивление)

±1.5 В (50 Ом)

±3 В (высокое сопротивление)

Погрешность

± (|установленное значение| x 1 %+3 мВ)

Замечание: допустимый диапазон напряжения постоянного смещения зависит от установок амплитуды (размаха) и частоты сигнала.

Выход сигнала

Канал

CH1

CH2

Импеданс

50 Ом (типовое)

50 Ом (типовое)

Защита

защита от короткого замыкания

защита от короткого замыкания

Амплитудная модуляция AM (CH1/CH2)

Сигнал несущей

синус, прямоугольный, пилообразный, произвольной формы (кроме DC)

Источник

внутренний/внешний

Модулирующий сигнал

синус, прямоугольный, пилообразный, шум, произвольной формы (кроме DC): 2 мГц~20 кГц

Коэффициент модуляции

от 0 до 120 %

Частотная модуляция FM (CH1/CH2)

Сигнал несущей

синус, прямоугольный, пилообразный, произвольной формы (кроме DC)

Источник

внутренний/внешний

Модулирующий сигнал

синус, прямоугольный, пилообразный, шум, произвольной формы (кроме DC): 2 мГц~20 кГц

Макс. девиация частоты

0~0.5 от диапазона; разрешение 1 мГц

Замечание: допустимый диапазон зависит от прочих установок.

Фазовая модуляция PM (CH1/CH2)

Сигнал несущей

синус, прямоугольный, пилообразный, произвольной формы (кроме DC)

Источник

внутренний/внешний

Модулирующий сигнал

синус, прямоугольный, пилообразный, шум, произвольной формы (кроме DC): 2 мГц~20 кГц

Девиация фазы

от 0 до 360°, разрешение 0.1°

Частотная манипуляция FSK (CH1/CH2)

Сигнал несущей

синус, прямоугольный, пилообразный, произвольной формы (кроме DC)

Источник

внутренний/внешний

Модулирующий сигнал

меандр (2 мГц~50 кГц)

Амплитудная манипуляция ASK (CH1/CH2)

Сигнал несущей

синус, прямоугольный, пилообразный, произвольной формы (кроме DC)

Источник

внутренний/внешний

Модулирующий сигнал

меандр (2 мГц~50 кГц)

Широтно-импульсная модуляция (PWM) (CH1/CH2)

Модулирующий сигнал

синус, прямоугольный, пилообразный, шум, произвольной формы (кроме DC): 2 мГц~20 кГц

Источник

внутренний/внешний

Диапазон амплитуды внешнего модулирующего сигнала

от минус 6 до плюс 6 В (±6 В соответствуют установленной девиации длительности импульса)

Сигнал свип-генератора (CH1/CH2)

Сигнал несущей

синус, прямоугольный, пилообразный, произвольной формы (кроме DC)

Тип развертки

линейная, логарифмическая

Направление

увеличение или снижение частоты

Длительность развертки

от 1 мс до 500 с

Источник запуска

внутренний, внешний или вручную

Генерация пачки (CH1/CH2)

Сигнал несущей

синус, прямоугольный, пилообразный, импульсный, произвольной формы (кроме DC)

Тип

установленное число периодов (от 1 до 50'000 или бесконечное),

стробированная пачка

Старт/Стоп фаза

от 0° до 360°

Внутренний период

от 1 мкс до 500 с

Источник стробирования

внешний запуск

Источник запуска для установленного числа периодов

внутренний, внешний или вручную

Входы на задней панели

Внешний модулирующий сигнал

±6 В = модуляция 100 %, импеданс входа не меньше 5 кОм

Замечание: напряжение на входе не должно превышать ±6 В, в противном случае прибор может быть поврежден.

Вход внешнего запуска

Уровень сигнала

ТТЛ-совместимый

Фронт

фронт или срез (опция)

Длительность импульса

больше 100 нс

Импеданс входа

больше 5 кОм, открытый вход (DC)

Выход пускового сигнала

Уровень сигнала

ТТЛ-совместимый

Длительность импульса

больше 400 нс

Импеданс выхода

50 Ом (типовое)

Макс. частота

1 МГц

Выход сигнала синхронизации

Уровень сигнала

ТТЛ-совместимый

Длительность импульса

больше 50 нс

Импеданс выхода

50 Ом (типовое)

Макс. частота

2 МГц

Частотомер

Измеряемые величины

частота, период, длительность импульса/паузы между импульсами, коэффициент заполнения

Диапазон измеряемой частоты

от 100 мГц до 200 МГц

Разрешение для частоты

6 бит/с

Диапазон напряжения (сигнал без модуляции)

Ручной запуск

диапазон смещения (DC)

±1.5 В_{постоянное}

открытый вход (DC)

100 мГц~100 МГц

50 мВ_СКЗ~±2.5 В

100~200 МГц

100 мВ_СКЗ ~±2.5 В

закрытый вход (AC)

1 Гц~100 МГц

50 мВ_СКЗ ~5 В_размах

100~200 МГц

100 мВ_СКЗ ~5 В_размах

Диапазон частот (измерение длит. импульса, коэфф. заполнения)

1 Гц~10 МГц (50 мВ_СКЗ ~5 В_размах)

Настройки вход

(импеданс входа 1 МОм)

связь входа

закрытый вход (AC)

открытый вход (DC)

ФНЧ

включение/выключение

Диапазон сигнала запуска

от минус 3 до плюс 1.8 В

Общие технические характеристики

Дисплей

Тип

3.5 дюймов, ЖК TFT

Число точек

320xRGBx240

Количество цветов

24 бит

Контрастность

350:1 (типовое)

Яркость

300 нит (типовое)

Питание

Напряжение

100~240 В_СКЗ, 45~66 Гц, КАТ II

100~127 В_СКЗ, 45~440 Гц, КАТ II

Потребляемая мощность

меньше 30 Вт

Предохранитель

1.25 А, 250 В

Условия внешней среды

Диапазон температуры

эксплуатации: от плюс 10 до плюс 40 °C

хранения: от минус 20 до плюс 60 °C

Диапазон относительной влажности

не больше 90 % до плюс 35 °C

не больше 60 %, от плюс 35 до плюс 40 °C

Пределы высоты

эксплуатации: 3'000 м

без эксплуатации: 15'000 м

Прочие

Габариты

ширина: 229 мм

высота: 105 мм

длина: 281 мм

Масса

без упаковки: 2.6 кг

с упаковкой: 3.4 кг

IP защита

IP2X

Интервал между калибровками

один год (рекомендуемый)
