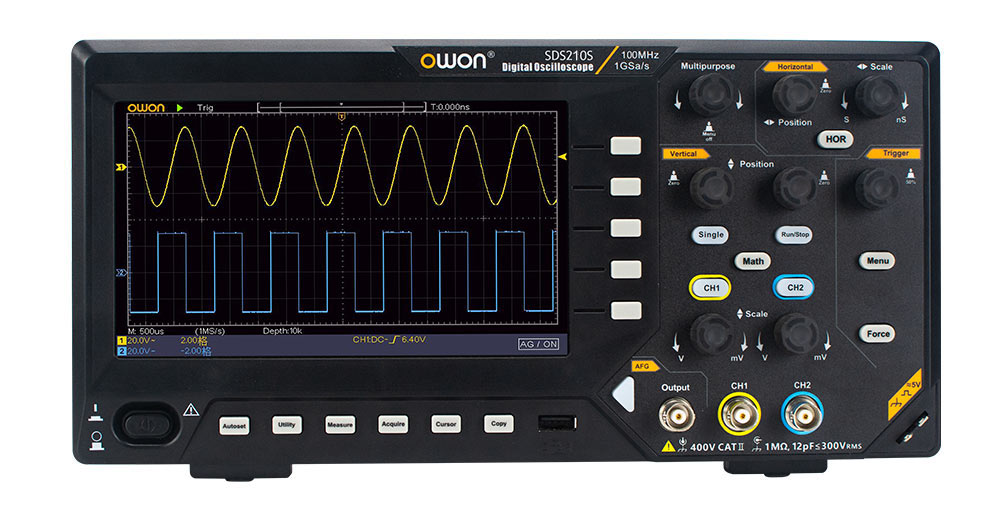

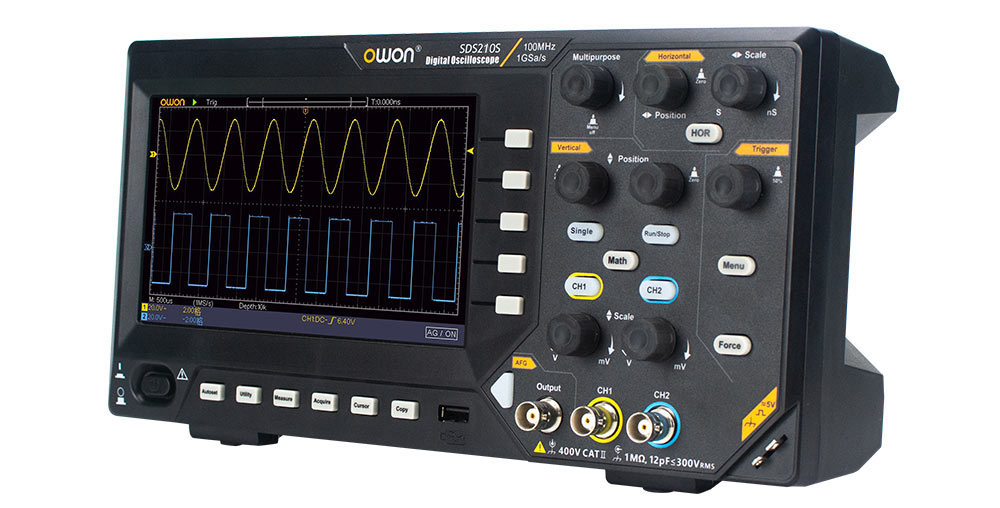

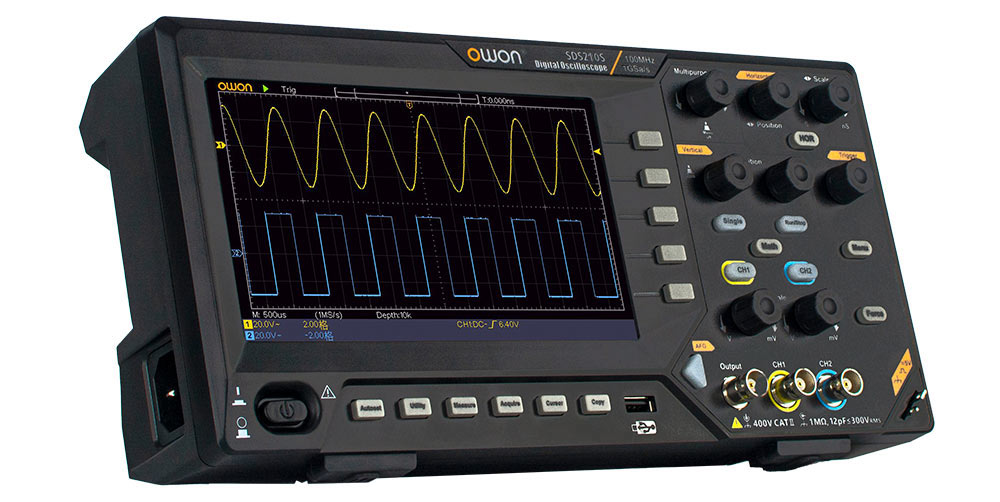

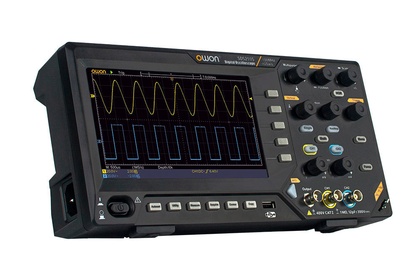

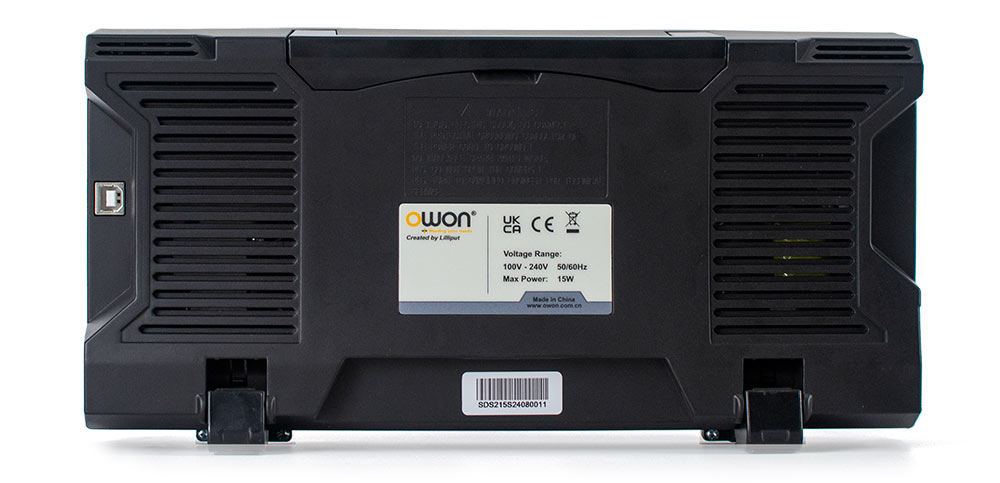

Осциллограф цифровой OWON SDS210S
24 100 Р
купитьоформить
На складе: заканчивается
Артикул
№ 03470
№ 03470
Гарантия24 месяца
Максимальная частота
100 МГц
200 МГц
200 МГц
100 МГц
Кол-во каналов
2
2
2
2
Частота дискретизации
1 Гвыб/сек
1 Гвыб/сек
1 Гвыб/сек
1 Гвыб/сек
Чувствительность
2 мВ/дел ~ 10 В/дел
2 мВ/дел ~ 10 В/дел
2 мВ/дел ~ 10 В/дел
2 мВ/дел ~ 10 В/дел
Коэф. развертки
2 нс/дел ~ 1000 с/дел
2 нс/дел ~ 1000 с/дел
2 нс/дел ~ 1000 с/дел
2 нс/дел ~ 1000 с/дел
Макс. глубина памяти
20М
20М
20М
20М
Дисплей
17.8 см
17.8 см
17.8 см
17.8 см
Интерфейсы
USB-host, USB-device
USB-host, USB-device
USB-host, USB-device
USB-host, USB-device
Серия
SDS200 (Owon)
SDS200 (Owon)
SDS200 (Owon)
SDS200 (Owon)
Доп. характеристики
Генератор
Генератор
37x12x18 см
1.8 кг
| Характеристика | Значение |
|---|---|
| Полоса пропускания | |
| Полоса пропускания | SDS210(S): 100 МГц SDS215(S): 150 МГц SDS220(S): 200 МГц |
| Сбор данных (Acquisition) | |
| Каналы | 2 канала |
| Режим | Обычный, Пиковый детектор, Усреднение |
| Частота дискретизации (реального времени) | 1 Гвыб/с |
| Вход | |
| Связь по входу | DC, AC, Земля |
| Входное сопротивление | 1 МОм±2%, параллельно 12 пФ±5 пФ |
| Затухание входа (пробника) | 1X, 10X, 100X, 1000X |
| Макс. входное напряжение | 400 В (DC+AC, пик-пик) |
| Изоляция между каналами | 50 Гц: 100:1 10 МГц: 40:1 |
| Задержка между каналами (тип.) | 150 пс |
| Ограничение полосы пропускания | 20 МГц, полная полоса |
| Горизонтальная система | |
| Диапазон частоты дискретизации | 0.5 выб/с ~ 1 Гвыб/с |
| Интерполяция | (Sinx)/x |
| Макс. длина записи | 20M |
| Скорость развертки (с/дел) | 2 нс/дел – 1000 с/дел, шаг 1 – 2 – 5 |
| Точность частоты дискретизации / реле времени | ±100 ppm |
| Точность интервала (ΔT) (DC - 100 МГц) | Одиночный: ±(1 интервал времени + 100 ppm × показание + 0.6 нс) Усреднение >16: ±(1 интервал времени + 100 ppm × показание + 0.4 нс) |
| Вертикальная система | |
| Вертикальное разрешение (АЦП) | 8 бит (2 канала одновременно) |
| Чувствительность | 2 мВ/дел ~ 10 В/дел |
| Смещение | ±1 В (2 мВ/дел – 100 мВ/дел) ±60 В (200 мВ/дел – 10 В/дел) |
| Аналоговая полоса пропускания | SDS210(S): 100 МГц SDS215(S): 150 МГц SDS220(S): 200 МГц |
| Полоса пропускания одиночного сигнала | Полная полоса |
| Низкая частота (AC связь, -3 дБ) | ≥10 Гц (в BNC) |
| Время нарастания (BNC, тип.) | SDS210(S): ≤ 3.5 нс SDS215(S): ≤ 2.4 нс SDS220(S): ≤ 1.75 нс |
| Точность усиления по постоянному току | ±3% |
| Точность по DC (среднее) | Разница напряжений между любыми двумя средними значениями ≥16 сигналов, полученных при одинаковых настройках осциллографа и условиях окружающей среды (ΔV): ±(3% показания + 0.05 дел) |
| Инверсия сигнала | ВКЛ/ВЫКЛ |
| Измерения | |
| Курсор | ΔV, ΔT, ΔT&ΔV между курсорами, авто курсор |
| Автоматические | Период, Частота, Среднее, Размах (PK-PK), СКЗ, Макс, Мин, Верх, Низ, Амплитуда, Выброс, Предвыброс, Время нарастания, Время спада, +Ширина импульса, -Ширина импульса, +Рабочий цикл, -Рабочий цикл, Задержка A→B ↑, Задержка A→B ↓, Циклический СКЗ, Курсорный СКЗ, Рабочий цикл экрана, Фаза, +Кол-во импульсов, -Кол-во импульсов, Кол-во фронтов, Кол-во спадов, Площадь, и Площадь цикла. |
| Математика сигналов | +, -, *, /, БПФ (FFT) |
| Память сигналов | 16 сигналов |
| Фигуры Лиссажу | Полоса пропускания: Полная полоса Разность фаз: ±3 градуса |
| Порт связи | USB 2.0 (USB накопитель) |
| Частотомер | Поддержка |
| Запуск (Trigger) | |
| Диапазон уровня запуска (Внутренний) | ±4 дел от центра экрана |
| Точность уровня запуска (тип.) (Внутренний) | ±0.3 дел |
| Смещение запуска | В зависимости от длины записи и развертки |
| Диапазон блокировки запуска | 100 нс – 10 с |
| Установка уровня 50% (тип.) | Частота входного сигнала ≥ 50 Гц |
| Запуск по фронту (Наклон) | Восходящий, Нисходящий |
| Видео запуск (Модуляция) | Поддержка стандартных систем вещания NTSC, PAL и SECAM |
| Видео запуск (Диапазон номеров строк) | 1-525 (NTSC) и 1-625 (PAL/SECAM) |
| Генератор сигналов (Опция) — Только для моделей с индексом "S" | |
| Стандартные сигналы | Синусоида, прямоугольный, пилообразный, импульсный, произвольный |
| Произвольные сигналы | Sinc, экспоненциальный рост, экспоненциальный спад, Гаусс, более 160 видов |
| Частотные характеристики | Синусоида: 0.1Гц~25МГц Прямоугольный: 0.1Гц~5МГц Пилообразный: 0.1Гц~1МГц Импульсный: 0.1Гц~5МГц Произвольный: 0.1Гц~5МГц |
| Синусоида (Полоса пропускания) | 25 МГц |
| Синусоида (Неравномерность АЧХ) | ≤10МГц: ±0.3дБ ≤25МГц: ±0.5дБ (относительно синусоиды 1 кГц, 1 Впик-пик, 50 Ом) |
| Прямоугольный (Полоса пропускания) | 5 МГц |
| Прямоугольный (Время нарастания/спада) | < 30 нс |
| Прямоугольный (Выброс) | < 5% |
| Пилообразный (Полоса пропускания) | 1 МГц |
| Пилообразный (Линейность) | < 2% от пикового выхода (тип. 1 кГц, 1 Впик-пик, симметрия 50%) |
| Пилообразный (Симметрия) | от 0% до 100% |
| Импульсный (Период) | 200 нс до 1 Мс |
| Импульсный (Ширина импульса) | 100 нс |
| Импульсный (Время нарастания/спада) | > 12 нс |
| Импульсный (Выброс) | < 5% |
| Произвольный (Полоса пропускания) | 5 МГц |
| Произвольный (Длина сигнала) | 8k |
| Другие характеристики (Полоса пропускания) | 25 МГц |
| Другие характеристики (Частота дискретизации) | 125 Мвыб/с |
| Другие характеристики (Амплитуда, 50 Ом) | 0.005 Впик-пик ~ 3 Впик-пик |
| Другие характеристики (Смещение DC, Высокий импеданс) | ±(3В - амплитуда Впик-пик/2) |
| Другие характеристики (Разрешение по частоте) | 0.01% |
| Другие характеристики (Каналы) | 1 |
| Другие характеристики (Длина) | 8k |
| Другие характеристики (Вертикальное разрешение) | 14 бит |
| Другие характеристики (Выходное сопротивление) | 50 Ом (тип.) |
| Общие технические характеристики | |
| Дисплей | |
| Тип дисплея | 7" цветной ЖК-дисплей |
| Разрешение дисплея | 800 (по горизонтали) × 480 (по вертикали) пикселей |
| Цвета дисплея | 65536 цветов, TFT экран |
| Выход компенсатора пробника | |
| Выходное напряжение (тип.) | Около 5 В, размах напряжения при нагрузке ≥1 МОм |
| Частота (тип.) | Прямоугольный сигнал 1 кГц |
| Питание | |
| Напряжение сети | 100 - 240 В перем. тока (СКЗ), 50/60 Гц, CAT II |
| Потребляемая мощность | < 16 Вт |
| Предохранитель | 2 А, класс T, 250 В |
| Условия эксплуатации | |
| Температура | Рабочая температура: 0 °C - 40 °C Температура хранения: -20 °C - 60 °C |
| Относительная влажность | ≤ 90% |
| Высота | Рабочая: 3 000 м Нерабочая: 15 000 м |
| Метод охлаждения | Естественное охлаждение |
| Механические характеристики | |
| Размеры | 301 мм × 152 мм × 70 мм (Д*В*Ш) |
| Вес | Около 1.1 кг |
| Язык | Версия | Размер и тип | |||
|
Программное обеспечение для осциллографов OWON серии SDS200 SDS210, SDS210S, SDS215, SDS215S, SDS220, SDS220S |
Русский | 1.6.33.1 | 81.59 Мб, ZIP | Скачать | |
|
Инструкция на осциллографы OWON серии SDS200 SDS210, SDS210S, SDS215, SDS215S, SDS220, SDS220S |
Английский | 1.0.2 | 2.65 Мб, PDF | Скачать | |
|
