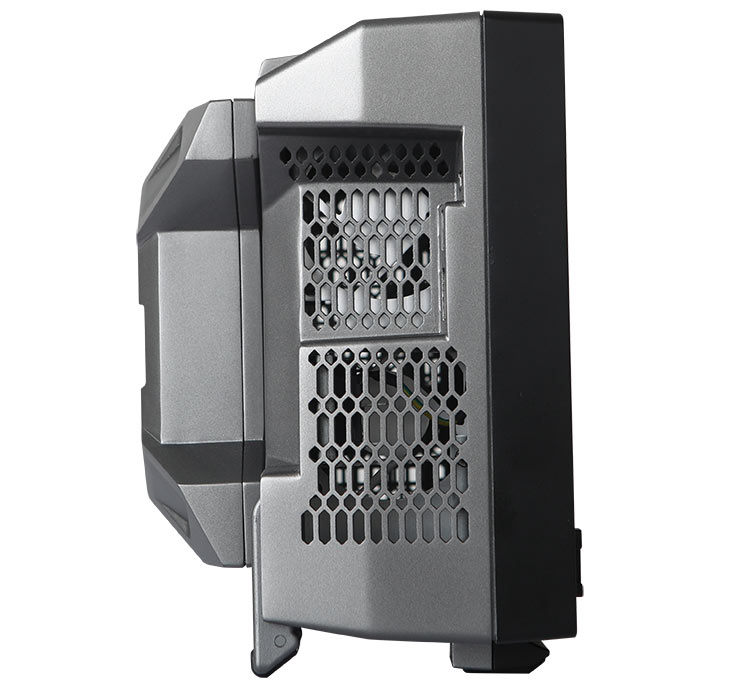

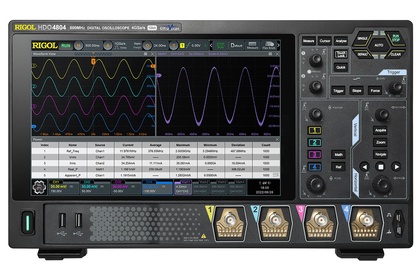

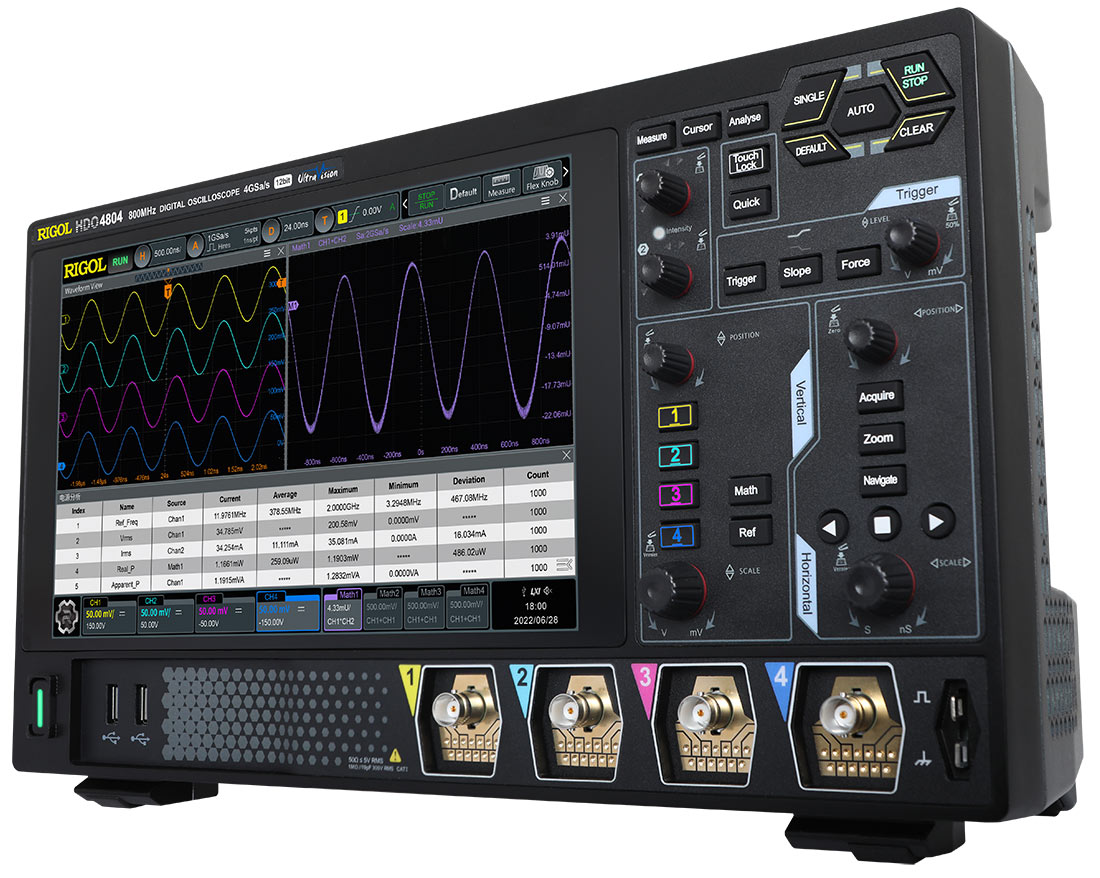

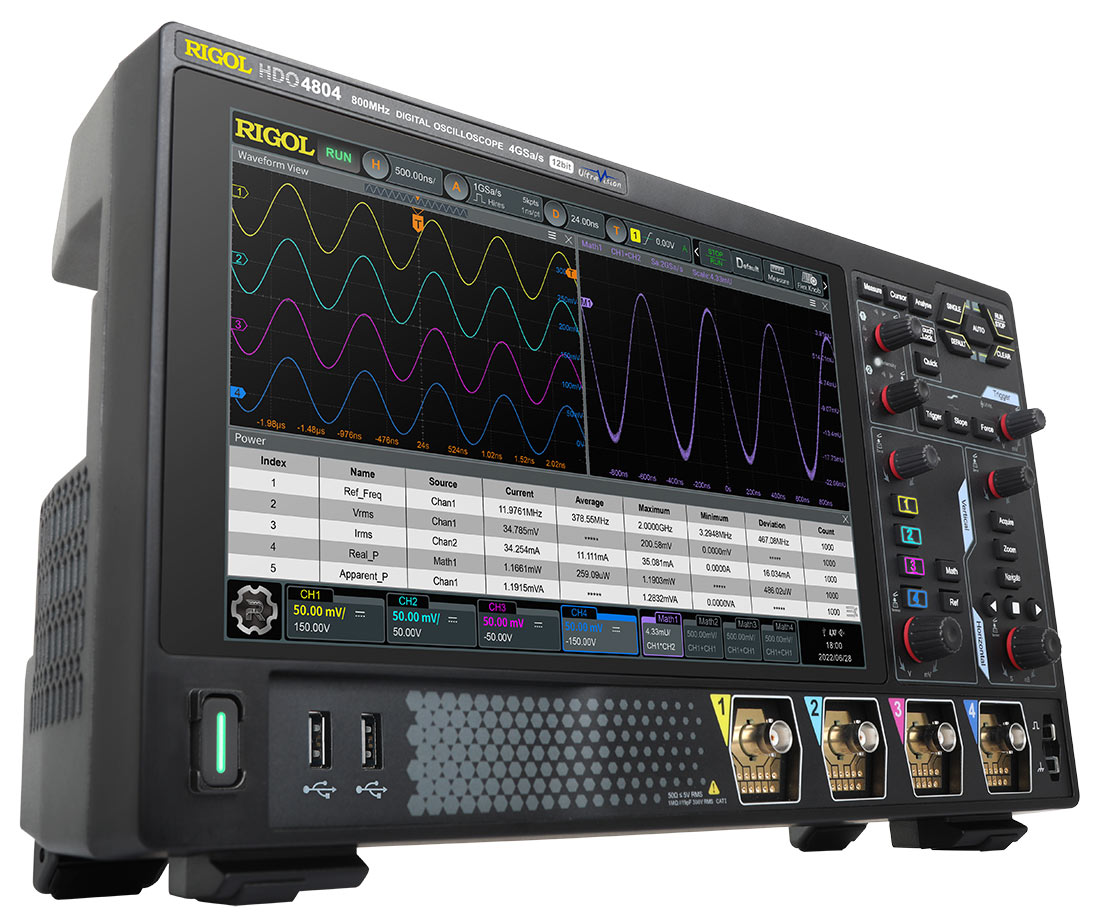

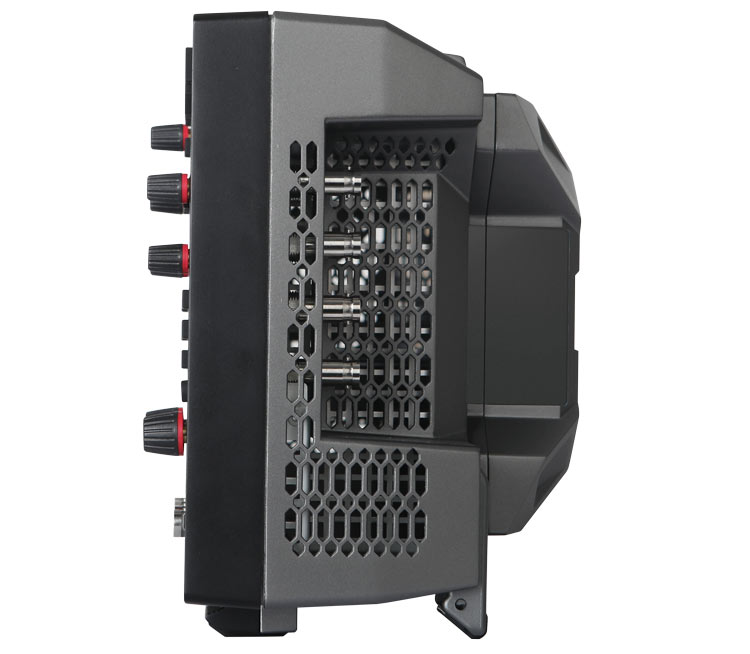

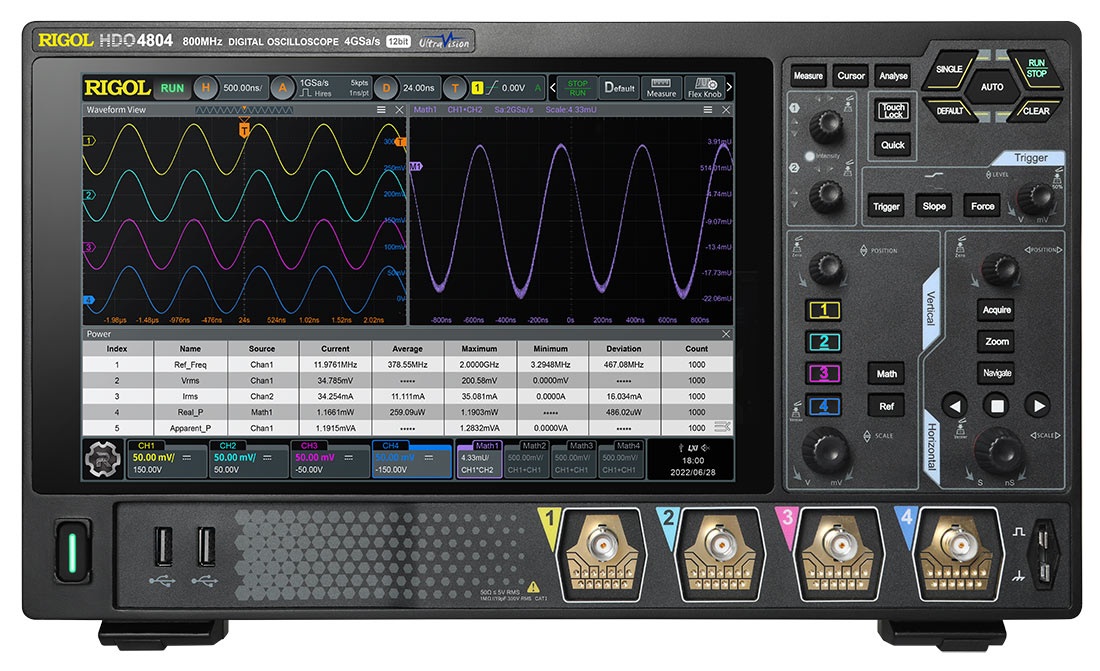

Осциллограф цифровой Rigol DHO4404

Rigol
Осциллограф цифровой Rigol DHO4404
На складе: отсутствует
Артикул
№ 03074
Гарантия Гарантия
36 месяцев
Максимальная частота
400 МГц
800 МГц
200 МГц
Скорость регистрации
50000 осц/сек
50000 осц/сек
50000 осц/сек
Кол-во каналов
4
4
4
Частота дискретизации
4 ГГц
4 ГГц
4 ГГц
Чувствительность
100 мкВ/дел ~ 1 В/дел, 100 мкВ/дел ~ 10 В/дел
100 мкВ/дел ~ 1 В/дел, 100 мкВ/дел ~ 10 В/дел
100 мкВ/дел ~ 1 В/дел, 100 мкВ/дел ~ 10 В/дел
Коэф. развертки
500 пс/дел ~ 1000 с/дел
500 пс/дел ~ 1000 с/дел
500 пс/дел ~ 1000 с/дел
Макс. глубина памяти
250М, 500М (опционально)
250М, 500М (опционально)
250М, 500М (опционально)
Дисплей
26 см
26 см
26 см
Интерфейсы
USB-host, USB-device, LAN, AUX, HDMI
USB-host, USB-device, LAN, AUX, HDMI
USB-host, USB-device, LAN, AUX, HDMI
Декодирование протоколов
CAN, CAN-FD (опция), RS232/UART, I2C, FlexRay (опция), SPI, I2S (опция), LIN (опция), MIL-STD-1553B (опция)
CAN, CAN-FD (опция), RS232/UART, I2C, FlexRay (опция), SPI, I2S (опция), LIN (опция), MIL-STD-1553B (опция)
CAN, CAN-FD (опция), RS232/UART, I2C, FlexRay (опция), SPI, I2S (опция), LIN (опция), MIL-STD-1553B (опция)
Серия
DHO4000 (Rigol)
DHO4000 (Rigol)
DHO4000 (Rigol)
Доп. характеристики
АЦП осциллографа 12 бит, Сенсорный дисплей, Батарейный отсек
АЦП осциллографа 12 бит, Сенсорный дисплей, Батарейный отсек
АЦП осциллографа 12 бит, Сенсорный дисплей, Батарейный отсек
Доп. информация
Скорость обновления до 1.5 миллиона осц/с (режим UltraAcquire)
Скорость обновления до 1.5 миллиона осц/с (режим UltraAcquire)
Скорость обновления до 1.5 миллиона осц/с (режим UltraAcquire)

Технические характеристики осциллографа серии DHO4404

Полоса пропускания: 400 МГц
Количество каналов: 4
Частота дискретизации: 4 Гвыборок/с
Вертикальное разрешение 12 бит (16 бит в режиме высокого разрешения)
Глубина памяти: 250 млн. точек в базовой комплектации. Опционально 500 млн. точек.
Макс. скорость обновления сигналов: 1.5 миллиона осц/с (режим UltraAcquire)
Декодирование протоколов: RS232/UART, I2C, SPI, CAN в базовой комплектации. Опционально: CAN-FD/LIN, FlexRay, I2S, MIL-STD-1553
Наличие встроенного цифрового вольтметра разрядностью 4 бита
Наличие встроенного частотомера с регулируемой разрядностью от 3 до 6 бит
Диапазон коэффициентов отклонения:
- по входу 1 МОм: 100 мкВ/дел. до 10 В/дел.
- по входу 50 Ом: 100 мкВ/дел. до 1 В/дел.
Диапазон временной развёртки: от 500 пс/дел. до 1000 с/дел
Входной импеданс: 1 МОм ± 1%, 50 МОм ± 1%
Минимальный уровень собственных шумов 18 мкВ(скз)
Ёмкостной сенсорный дисплей диагональю 10.1 дюйма
Опциональная работа от аккумулятора
Операционная система Android

Анализ мощности Rigol DHO4000-PWRA
цена по запросу запросить стоимость
0 RUB
Батарейное питание Rigol DHO4000-BPACK
цена по запросу запросить стоимость
0 RUB
Комплект опций Rigol DHO4000-BND
цена по запросу запросить стоимость
0 RUB
Расширение памяти до 500М Rigol DHO4000-RLU-05
цена по запросу запросить стоимость
0 RUB
Запуск и декодирование по протоколам CAN-FD, LIN Rigol DHO4000-AUTOA
цена по запросу запросить стоимость
0 RUB
Запуск и декодирование по протоколу MIL-STD-1553 Rigol DHO4000-AEROA
цена по запросу запросить стоимость
0 RUB
Запуск и декодирование по протоколу FlexRay Rigol DHO4000-FLEXA
цена по запросу запросить стоимость
0 RUB

Показать все
Язык Версия Размер и тип

Техническое описание на осциллографы Rigol серии HDO4000

HDO4804, HDO4404, HDO4204

Английский 10.2022 10.05 Мб, PDF Скачать

Инструкция на осциллографы Rigol серии DHO4000

DHO4804, DHO4404, DHO4204

Английский 10.2022 21.50 Мб, PDF Скачать

Каталог продукции Rigol

Осциллографы, анализаторы спектра, генераторы, мультиметры, источники питания, системы сбора данных, аксессуары

Английский январь 2020 19.17 Мб, PDF Скачать

Rigol HDO4000 Highlights

Компания Rigol Technologies представила новые осциллографы серии HDO4000 c разрядностью АЦП 12 бит и полосой пропускания до 800 МГц.
