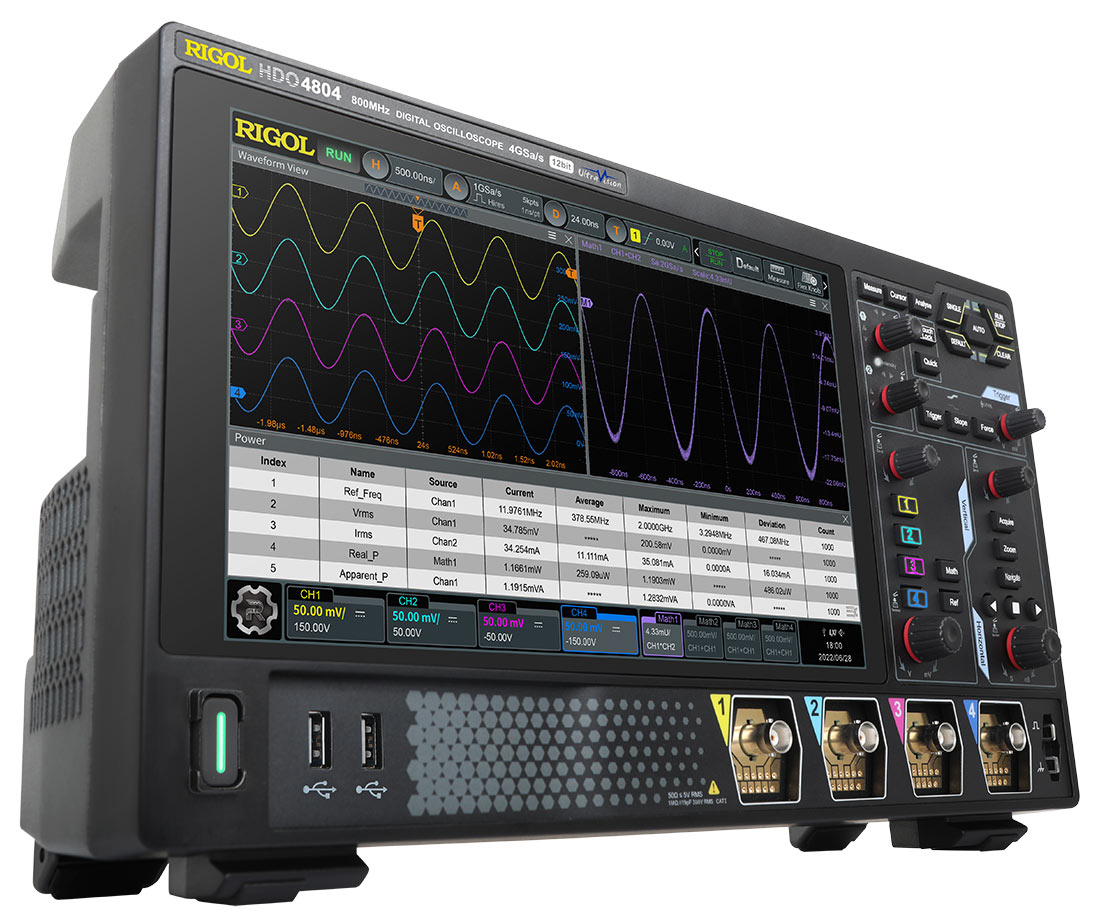

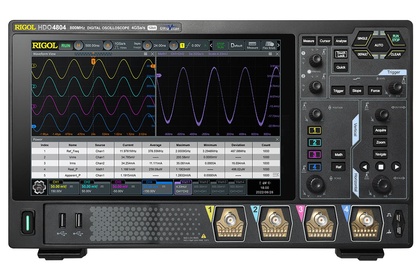

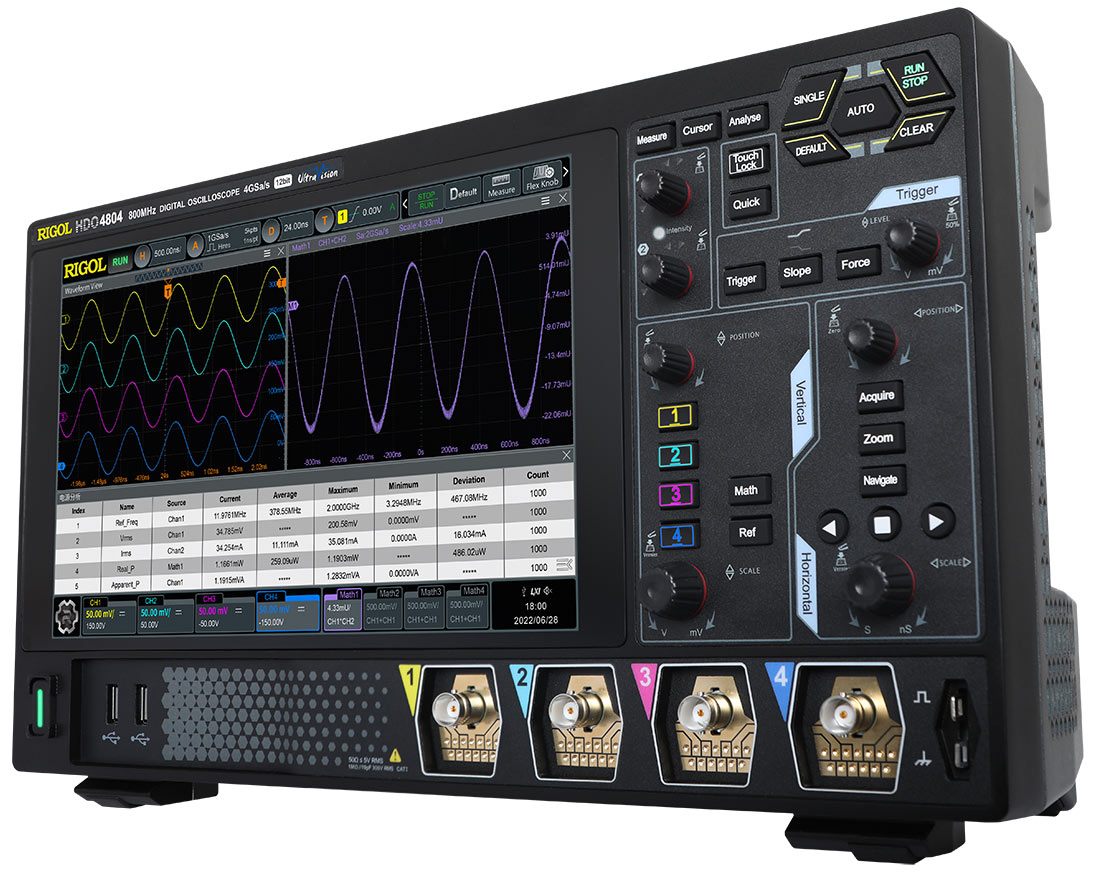

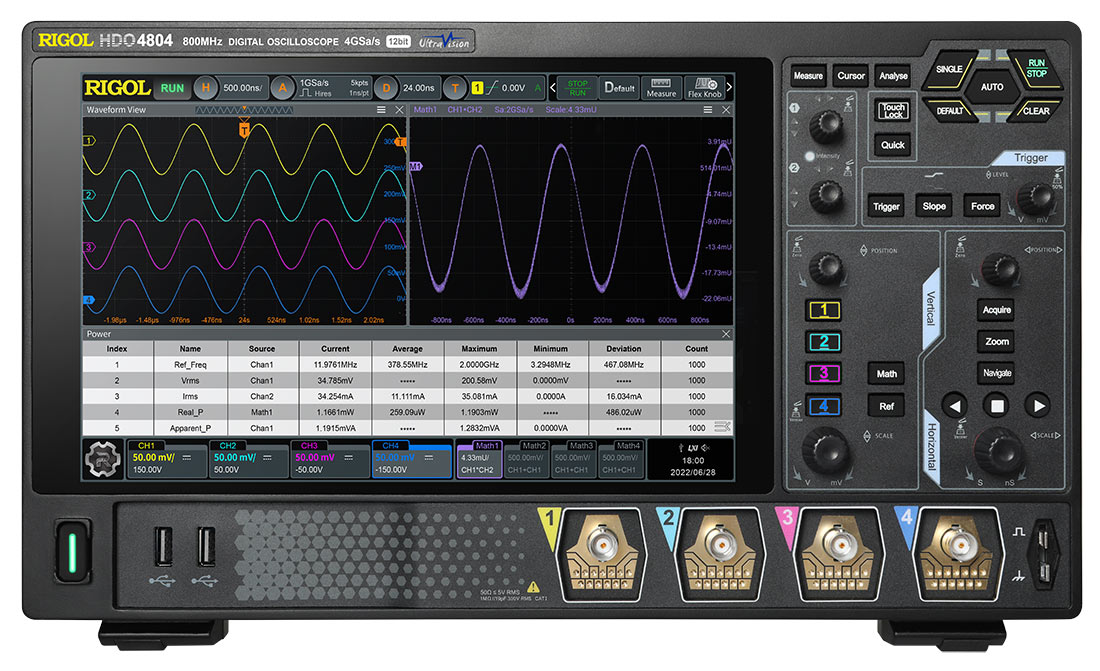

Осциллограф цифровой Rigol DHO4204

Rigol
Осциллограф цифровой Rigol DHO4204
На складе: отсутствует
Артикул
№ 03075
Гарантия Гарантия
36 месяцев
Максимальная частота
200 МГц
800 МГц
400 МГц
Скорость регистрации
50000 осц/сек
50000 осц/сек
50000 осц/сек
Кол-во каналов
4
4
4
Частота дискретизации
4 ГГц
4 ГГц
4 ГГц
Чувствительность
100 мкВ/дел ~ 10 В/дел, 100 мкВ/дел ~ 1 В/дел
100 мкВ/дел ~ 10 В/дел, 100 мкВ/дел ~ 1 В/дел
100 мкВ/дел ~ 10 В/дел, 100 мкВ/дел ~ 1 В/дел
Коэф. развертки
500 пс/дел ~ 1000 с/дел
500 пс/дел ~ 1000 с/дел
500 пс/дел ~ 1000 с/дел
Макс. глубина памяти
250М, 500М (опционально)
250М, 500М (опционально)
250М, 500М (опционально)
Дисплей
26 см
26 см
26 см
Интерфейсы
USB-device, LAN, AUX, HDMI, USB-host
USB-device, LAN, AUX, HDMI, USB-host
USB-device, LAN, AUX, HDMI, USB-host
Декодирование протоколов
CAN-FD (опция), FlexRay (опция), RS232/UART, I2S (опция), I2C, MIL-STD-1553B (опция), SPI, LIN (опция), CAN
CAN-FD (опция), FlexRay (опция), RS232/UART, I2S (опция), I2C, MIL-STD-1553B (опция), SPI, LIN (опция), CAN
CAN-FD (опция), FlexRay (опция), RS232/UART, I2S (опция), I2C, MIL-STD-1553B (опция), SPI, LIN (опция), CAN
Серия
DHO4000 (Rigol)
DHO4000 (Rigol)
DHO4000 (Rigol)
Доп. характеристики
Сенсорный дисплей, Батарейный отсек, АЦП осциллографа 12 бит
Сенсорный дисплей, Батарейный отсек, АЦП осциллографа 12 бит
Сенсорный дисплей, Батарейный отсек, АЦП осциллографа 12 бит
Доп. информация
Скорость обновления до 1.5 миллиона осц/с (режим UltraAcquire)
Скорость обновления до 1.5 миллиона осц/с (режим UltraAcquire)
Скорость обновления до 1.5 миллиона осц/с (режим UltraAcquire)

Технические характеристики осциллографа серии DHO4204

Полоса пропускания: 200 МГц
Количество каналов: 4
Частота дискретизации: 4 Гвыборок/с
Вертикальное разрешение 12 бит (16 бит в режиме высокого разрешения)
Глубина памяти: 250 млн. точек в базовой комплектации. Опционально 500 млн. точек.
Макс. скорость обновления сигналов: 1.5 миллиона осц/с (режим UltraAcquire)
Декодирование протоколов: RS232/UART, I2C, SPI, CAN в базовой комплектации. Опционально: CAN-FD/LIN, FlexRay, I2S, MIL-STD-1553
Наличие встроенного цифрового вольтметра разрядностью 4 бита
Наличие встроенного частотомера с регулируемой разрядностью от 3 до 6 бит
Диапазон коэффициентов отклонения:
- по входу 1 МОм: 100 мкВ/дел. до 10 В/дел.
- по входу 50 Ом: 100 мкВ/дел. до 1 В/дел.
Диапазон временной развёртки: от 500 пс/дел. до 1000 с/дел
Входной импеданс: 1 МОм ± 1%, 50 МОм ± 1%
Минимальный уровень собственных шумов 18 мкВ(скз)
Ёмкостной сенсорный дисплей диагональю 10.1 дюйма
Опциональная работа от аккумулятора
Операционная система Android



Осциллографы – цифровые и аналоговые
Генераторы сигналов
Частота пропускания до 200 МГц
Частота дискретизации 4 ГГц
Серия DHO4000
Оборудование Rigol Technologies
Измерительные приборы
Функции запуска, опции анализа и расширения
Источники питания

Осциллограф цифровой RIGOL DHO 4204 – инструмент для измерений, обладающий повышенной точностью. Имеет большой спектр измерений для работы с аналоговыми и цифровыми сигналами. С его помощью можно измерять частоту, амплитуду, фазы и время нарастания. На сайте можно купить оборудование с доставкой по России.
