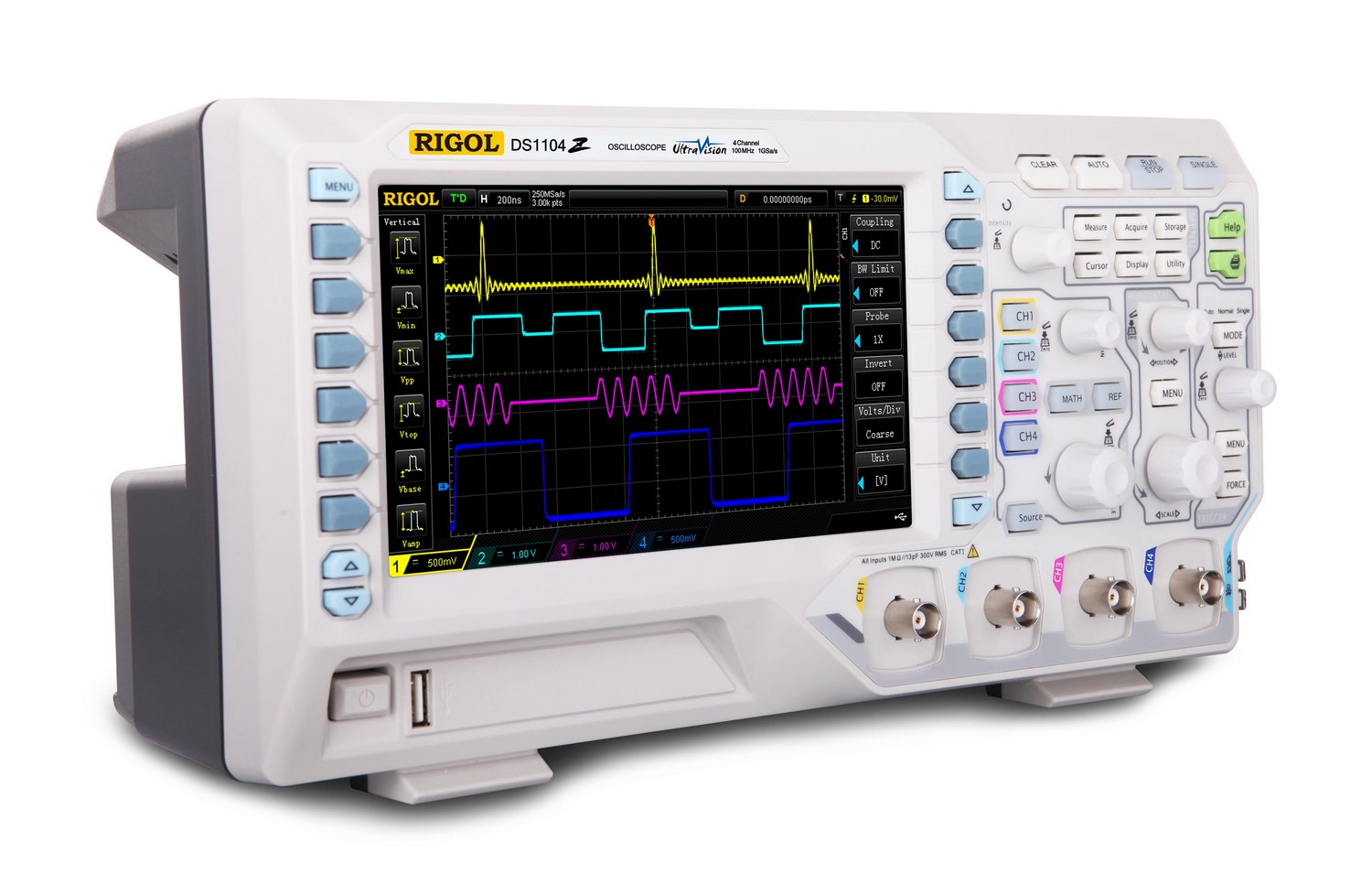

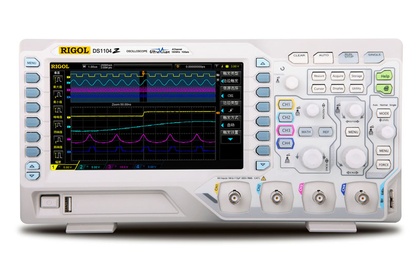

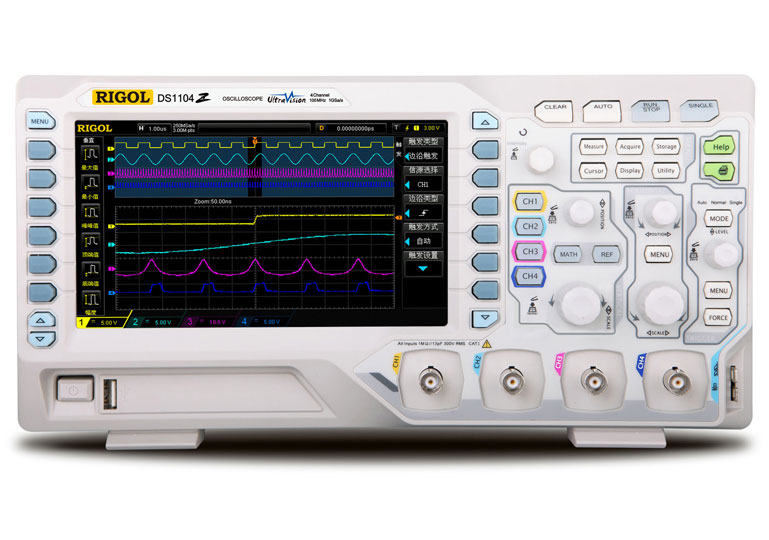

Осциллограф цифровой RIGOL DS1104Z-S

Rigol
Осциллограф цифровой RIGOL DS1104Z-S
На складе: отсутствует (модель снята с производства)
Госреестр РФ Госреестр РФ
№ 54983-13 до: 17.07.2023 г.
Артикул
№ 00477
Гарантия Гарантия
36 месяцев
Максимальная частота
100 МГц
100 МГц
70 МГц
70 МГц
Скорость регистрации
30000 осц/сек
30000 осц/сек
30000 осц/сек
30000 осц/сек
Кол-во каналов
4
4
4
4
Частота дискретизации
1 ГГц
1 ГГц
1 ГГц
1 ГГц
Чувствительность
1 мВ/дел ~ 10 В/дел
1 мВ/дел ~ 10 В/дел
1 мВ/дел ~ 10 В/дел
1 мВ/дел ~ 10 В/дел
Коэф. развертки
5 нс/дел ~ 50 с/дел
5 нс/дел ~ 50 с/дел
5 нс/дел ~ 50 с/дел
5 нс/дел ~ 50 с/дел
Макс. глубина памяти
24М
12М, 24М (опционально)
12М, 24М (опционально)
24М
Дисплей
17.8 см
17.8 см
17.8 см
17.8 см
Интерфейсы
LAN, AUX, USB-host, USB-device
USB-device, LAN, USB-host
USB-device, LAN, USB-host
LAN, AUX, USB-host, USB-device
Декодирование протоколов
SPI, RS232/UART, I2C
RS232/UART (опция), I2C (опция), SPI (опция)
RS232/UART (опция), I2C (опция), SPI (опция)
SPI, RS232/UART, I2C
Серия
DS1000Z (Rigol)
DS1000Z (Rigol)
DS1000Z (Rigol)
DS1000Z (Rigol)
Доп. характеристики
Генератор, Логический анализатор (опция)
Генератор
Генератор
Генератор, Логический анализатор (опция)

Осциллограф цифровой RIGOL DS1104Z-S снят с производства. Замена - осциллограф цифровой RIGOL DS1104Z-S Plus.

Особенности цифрового осциллографа RIGOL DS1104Z-S

  • Полоса пропускания цифрового осциллографа DS1104Z-S: 100 МГц
  • Инновационная технология Ultra Vision
  • Максимальная частота дискретизации в реальном времени 1 Гвыб/с
  • Коэффициент захвата волн 30 000 осциллограмм/с (точечное отображение)
  • Функции записи, воспроизведения, постоянно открытой записи, анализа в реальном времени. Максимальный объем записи 60 000 кадров
  • Максимальный объем памяти цифрового осциллографа RIGOL DS1104Z-S: 24М точек (опционно), объем партии стандартной комплектации – 12М точек
  • Отображение по многостепенной шкале яркости
  • Низкий уровень шума, широчайший вертикальный динамический интервал от 1 мВ/дел. до 10 В/дел.
  • 7-дюймовый дисплей WVGA (800*480) TFT LCD, отчетливая цветовая гамма, низкая потребляемая мощность, длительный срок службы
  • Регулируемая яркость сигналов аналоговых каналов
  • Возможная автоматическая настройка отображения сигналов (AUTO)
  • Количество функций триггера достигает 15, включая множество видов протокольного триггера
  • Стандартная комплектация цифрового осциллографа RIGOL DS1104Z-S оснащена параллельным декодированием, предоставляется множество опций по последовательному декодированию
  • Автоматическое измерение параметров 24-х видов осциллограмм, измерения с функцией статистики
  • Детальная функция отложенного сканирования
  • Встроенная функция FFT
  • Функция математических операций с кратными сигналами
  • Функция допусковой проверки (годен/негоден)
  • ​Встроенный генератор на 25 МГц
  • Разъемы стандартной комплектации: USB Device, USB Host, LAN
  • Соответствие стандартам LXI-C приборов, возможность быстро, экономно и высокоэффективно создать и переустановить измерительную систему
  • Поддержка удаленного командного управления
  • Встроенная система помощи, удобное получение информации
  • Оригинальный тонкий промышленный дизайн осциллографа, удобная работа

Габариты упаковки 46x27.5x31.5 см   Вес в упаковке 4.95 кг

Программа для декодирования по протоколам RS232/UART, I2C, SPI RIGOL SA-DS1000Z
18 835 Р
18835 RUB
Дополнительные функции запуска Rigol AT-DS1000Z
20 685 Р
20685 RUB
Расширение памяти с 12М до 24М Rigol MEM-DS1000Z
20 975 Р
20975 RUB
Опция регистратора Rigol REC-DS1000Z
15 485 Р
15485 RUB
Пробник осциллографический RIGOL RP3500A
29 330 Р
29330 RUB
Пробник осциллографический RIGOL RP3300A
4 890 Р
4890 RUB
Комплект опций Rigol BND-MSO/DS1000Z для MSO/DS1000Z
30 870 Р
30870 RUB

Показать все
Язык Версия Размер и тип

Каталог продукции Rigol

Осциллографы, анализаторы спектра, генераторы, мультиметры, источники питания, системы сбора данных, аксессуары

Русский 2023-2024 34.72 Мб, PDF Скачать

Инструкция на осциллографы Rigol серий DS1000Z, MSO1000Z

DS1054Z, DS1074Z Plus, DS1074Z-S Plus, MSO1074Z, MSO1074Z-S, DS1104Z Plus, DS1104Z-S Plus, MSO1104Z, MSO1104Z-S

Английский май 2019 3.82 Мб, PDF Скачать

Техническое описание на осциллографы Rigol серий DS1000Z, MSO1000Z

DS1054Z, DS1074Z Plus, DS1074Z-S Plus, MSO1074Z, MSO1074Z-S, DS1104Z Plus, DS1104Z-S Plus, MSO1104Z, MSO1104Z-S

Английский май 2019 6.61 Мб, PDF Скачать

Сравнительные характеристики осциллографов RIGOL серии DS1000Z и конкурентов

Сравнительные характеристики осциллографов RIGOL серии DS1000Z и конкурентов

Русский 1.0 124.59 Кб, PDF Скачать

IVI драйвер для осциллографов Rigol серии MSO1000Z, DS1000Z (-E)

DS1054Z, DS1074Z Plus, DS1074Z-S Plus, MSO1074Z, MSO1074Z-S, DS1104Z Plus, DS1104Z-S Plus, MSO1104Z, MSO1104Z-S, DS1102Z-E, DS1202Z-E

Английский 1.0.3 518.15 Кб, RAR Скачать

Инструкция на осциллографы Rigol серий DS1000Z, MSO1000Z

DS1054Z, DS1074Z, DS1074Z-S, MSO1074Z, MSO1074Z-S, DS1104Z, DS1104Z-S, MSO1104Z, MSO1104Z-S

Русский 2015 3.89 Мб, PDF Скачать

Обзор осциллографа Rigol DS1104Z-S (DS1000Z) от пользователя

Как сделать ч/б скриншот на осциллографах Rigol серии MSO/DS1000Z

Быстрое преобразование Фурье (FFT)

Происходит быстрое разложение в ряд Фурье сигналов определенного источника, временной сигнал преобразуется в частотный сигнал. При помощи вычислений FFT можно быстро производить нижеследующие действия: - Измерение синусоидальной составляющей и искажения в системе. - Измерение характеристик посторонних шумов постоянного тока. - Анализ вибрации.

Триггер по времени предустановки и времени выдержки

Действие триггера производится, когда ввод логических данных изменяет внутреннее состояние времени предустановки или выдержки относительно пограничных часов. Т.е. действие триггера производится, когда время предустановки (△T1) менее предварительно заданного времени предустановки или время выдержки (△T2) менее предварительно заданного времени выдержки, как показано на первых кадрах видео.

Триггер с задержкой (опционно)

Действие триггера происходит, когда разница во времени (△T) между заданным фронтом источника A и заданным фронтом источника B удовлетворяет предварительно заданному ограничению времени, как показано на первых кадрах видео. Важно: фронт A и фронт B должны находиться в непосредственной близости.

Триггер по ширине импульса

Действие триггера при положительном или отрицательном импульсе определенной ширины.

Триггер по коду

Условия триггера распознаются при помощи поиска определенного кода. Код - это комбинация типа конъюнкции (логическое «И») для двух каналов, значением каждого канала может быть H (высокое), L (низкое) или X (игнорирование). В кодовой комбинации одному каналу можно задать передний или задний фронт, после установки фронта, если код другого канала задан как “истинный” (H или L), осциллограф произведет действие триггера на определенном фронте. Если фронт не установлен, осциллограф произведет действие триггера на последнем фронте с кодом “истинный”. Если коды всех каналов установлены как “игнорирование”, осциллограф не будет производить действие триггера.

Триггер по градиенту

Действие триггера на положительном нарастании или отрицательном спаде сигнала при выполнении заданных условий по длительности.

Триггер с запуском по фронту

Запуск производится при пересечении входным сигналом установленного порогового значения запуска.

Триггер по задержке импульса (опционно)

Используется для возбуждения таких импульсов, которые перешли один уровень триггера, но не перешли другой уровень триггера.

Триггер с запуском по N-му фронту (опционно)

Действие триггера на n-ом фронте после определенного времени простоя

Курсорные измерения

Курсор является горизонтальной и вертикальной меткой. При помощи курсора можно производить измерения по оси X (например, время) и оси Y (например, напряжение) выбранного сигнала. Перед использованием курсорного измерения подсоедините сигнал к осциллографу и получите стабильное отображение. Все “Автоматические измерения” могут производиться при помощи курсорных измерений.

Компенсация пробника осциллографа

При первичном использовании пробника необходимо произвести регулировку компенсации, что позволит совместить пробник и входной канал осциллографа. Не прошедшие компенсацию пробники или пробники с отклонением компенсации могут привести к ошибке или погрешности измерений.

Математические операции

Осциллографы Rigol могут производить множество математических операций с внутриканальными сигналами, включая сложение (A+B), вычитание (A-B), умножение (AxB), деление (A÷B), FFT, логические операции и сложные вычисления.

Методы получения осциллограммы

Данная функция используется при выборе способа формирования точки осциллограммы из точки дискретизируемого сигнала.
