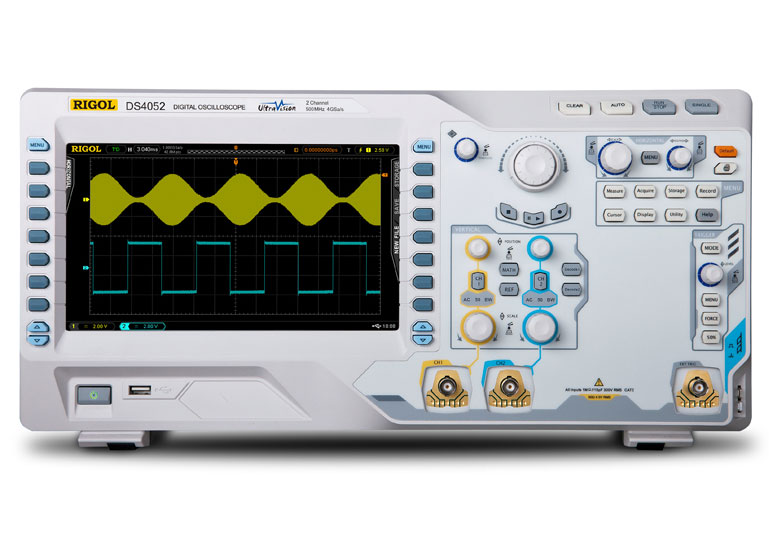

Осциллограф цифровой RIGOL DS4052
На складе: отсутствует (модель снята с производства)
Госреестр РФ№ 54988-13 до: 17.07.2023 г.
№ 00492
Гарантия36 месяцев
Осциллограф цифровой RIGOL DS4052 снят с производства. Замена - осциллограф цифровой RIGOL DS7054.
Rigol DS4052 серии MSO4000/DS4000 - это многофункциональный и высокопроизводительный цифровой осциллограф. В нем реализовано превосходное совмещение простоты использования, прекрасных технических характеристик и множественных функциональных характеристик, что помогает пользователю быстро завершать рабочие задания, такие как, к примеру, испытательные измерения, удаленное управление и др. функции.
| Язык | Версия | Размер и тип | |||
|
Осциллографы, анализаторы спектра, генераторы, мультиметры, источники питания, системы сбора данных, аксессуары |
Русский | 2023-2024 | 34.72 Мб, PDF | Скачать | |
|
Техническое описание на осциллографы Rigol серий DS4000, MSO4000 MSO4054, MSO4052, MSO4034, MSO4032, MSO4024, MSO4022, MSO4014, MSO4012, DS4054, DS4052, DS4034, DS4032, DS4024, DS4022, DS4014, DS4012 |
Английский | 2015 | 6.03 Мб, PDF | Скачать | |
|
IVI драйвер для осциллографов Rigol серии MSO4000, DS4000 MSO4054, MSO4052, MSO4034, MSO4032, MSO4024, MSO4022, MSO4014, MSO4012, DS4054, DS4052, DS4034, DS4032, DS4024, DS4022, DS4014, DS4012 |
Английский | 2015 | 472.79 Кб, RAR | Скачать | |
|
Инструкция на осциллографы Rigol серий DS4000, MSO4000 MSO4054, MSO4052, MSO4034, MSO4032, MSO4024, MSO4022, MSO4014, MSO4012, DS4054, DS4052, DS4034, DS4032, DS4024, DS4022, DS4014, DS4012 |
Русский | 2012 | 5.34 Мб, PDF | Скачать | |
|
Инструкция на осциллографы Rigol серий DS4000, MSO4000 MSO4054, MSO4052, MSO4034, MSO4032, MSO4024, MSO4022, MSO4014, MSO4012, DS4054, DS4052, DS4034, DS4032, DS4024, DS4022, DS4014, DS4012 |
Английский | 2015 | 6.46 Мб, PDF | Скачать | |
Обзор осциллографов Rigol серии 4000
Входное сопротивление 1 MОм и 50 Ом
Для снижения нагрузки электроцепи по причине взаимодействия осциллографа и измеряемой цепи данный осциллограф снабжен двумя режимами входного сопротивления: 1 MОм (по умолчанию) и 50 Ом. - 1 МОм: в это время входное сопротивление осциллографа очень высоко, электротоком, поступающим в осциллограф из измеряемой цепи, можно пренебречь. - 50 Ом: для совместимости осциллографа и оборудования с входным сопротивлением в 50 Ом.
Компенсация пробника осциллографа
При первичном использовании пробника необходимо произвести регулировку компенсации, что позволит совместить пробник и входной канал осциллографа. Не прошедшие компенсацию пробники или пробники с отклонением компенсации могут привести к ошибке или погрешности измерений.
Математические операции
Осциллографы Rigol могут производить множество математических операций с внутриканальными сигналами, включая сложение (A+B), вычитание (A-B), умножение (AxB), деление (A÷B), FFT, логические операции и сложные вычисления.
Запуск по видеосигналу
Запуск производится по полям и строкам видеосигналов стандарта NTSC (National Television Standards Committee), PAL (Phase Alternating Line), SECAM (Sequential color with memory) или HDTV (High Definition Television).
Методы получения осциллограммы
Данная функция используется при выборе способа формирования точки осциллограммы из точки дискретизируемого сигнала.
