Осциллограф цифровой Rigol DS8104-R

Rigol
Осциллограф цифровой Rigol DS8104-R
Под заказ
Госреестр РФ Госреестр РФ
№ 89691-23 до: 07.08.2028 г.
Артикул
№ 03030
Гарантия Гарантия
36 месяцев
Максимальная частота
1000 МГц
2000 МГц
350 МГц
Скорость регистрации
600000 осц/сек
600000 осц/сек
600000 осц/сек
Кол-во каналов
4
4
4
Частота дискретизации
10 ГГц
10 ГГц
5 ГГц
Чувствительность
1 мВ/дел ~ 1 В/дел, 1 мВ/дел ~ 10 В/дел
1 мВ/дел ~ 1 В/дел, 1 мВ/дел ~ 10 В/дел
1 мВ/дел ~ 1 В/дел, 1 мВ/дел ~ 10 В/дел
Коэф. развертки
200 пс/дел ~ 1000 с/дел
200 пс/дел ~ 1000 с/дел
200 пс/дел ~ 1000 с/дел
Макс. глубина памяти
500М
500М
500М
Дисплей
приставка к ПК
приставка к ПК
приставка к ПК

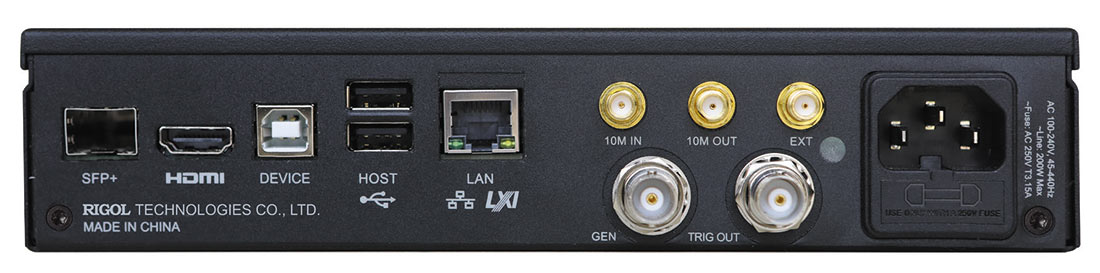

Интерфейсы
USB-host, USB-device, LAN, HDMI
USB-host, USB-device, LAN, HDMI
USB-host, USB-device, LAN, HDMI
Декодирование протоколов
I2S (опция), RS232/UART (опция), MIL-STD-1553B (опция), I2C (опция), SPI (опция), LIN (опция), CAN (опция), FlexRay (опция)
I2S (опция), RS232/UART (опция), MIL-STD-1553B (опция), I2C (опция), SPI (опция), LIN (опция), CAN (опция), FlexRay (опция)
I2S (опция), RS232/UART (опция), MIL-STD-1553B (опция), I2C (опция), SPI (опция), LIN (опция), CAN (опция), FlexRay (опция)
Серия
DS8000-R (Rigol)
DS8000-R (Rigol)
DS8000-R (Rigol)
Доп. информация
возможность работы при температурах до -40°C
возможность работы при температурах до -40°С
возможность работы при температурах до -40°C

Цифровой осциллограф Rigol DS81204-R может объединять в одном корпусе до шести измерительных приборов: цифровой осциллограф, одноканальный генератор сигналов, анализатор спектра, цифровой вольтметр, 6-разрядный частотомер, анализатор протоколов. Такая широкая функциональность достигается путём установки дополнительных опций, что позволяет применять осциллограф Rigol DS8104-R для решения широкого круга измерительных задач.

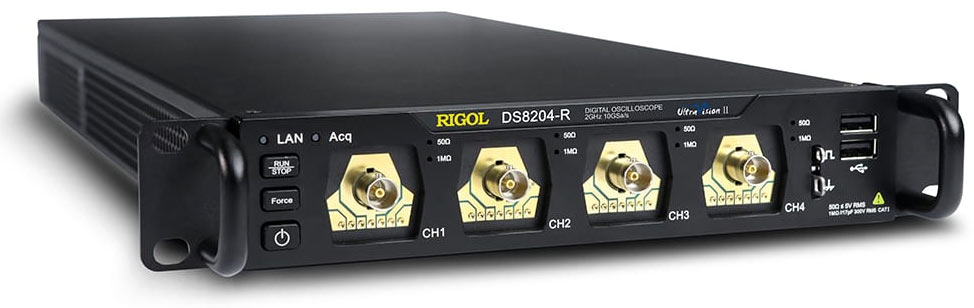

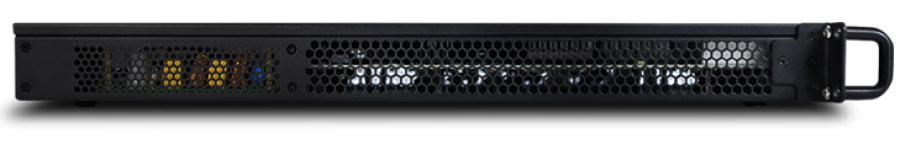

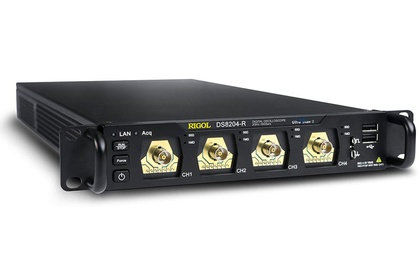

Осциллограф Rigol DS8104-R выполнен в компактном (габариты 214 мм x 43 мм x 478 мм, вес 3.6 кг) низкопрофильном корпусе, что позволяет устанавливать его в монтажные стойки. Благодаря встроенной системе синхронизации и тактирования, используя специальные устройства синхронизации, до 128 осциллографов Rigol DS8104-R могут быть объединены в единый измерительный комплекс, что позволяет обеспечить до 512 измерительных аналоговых каналов.

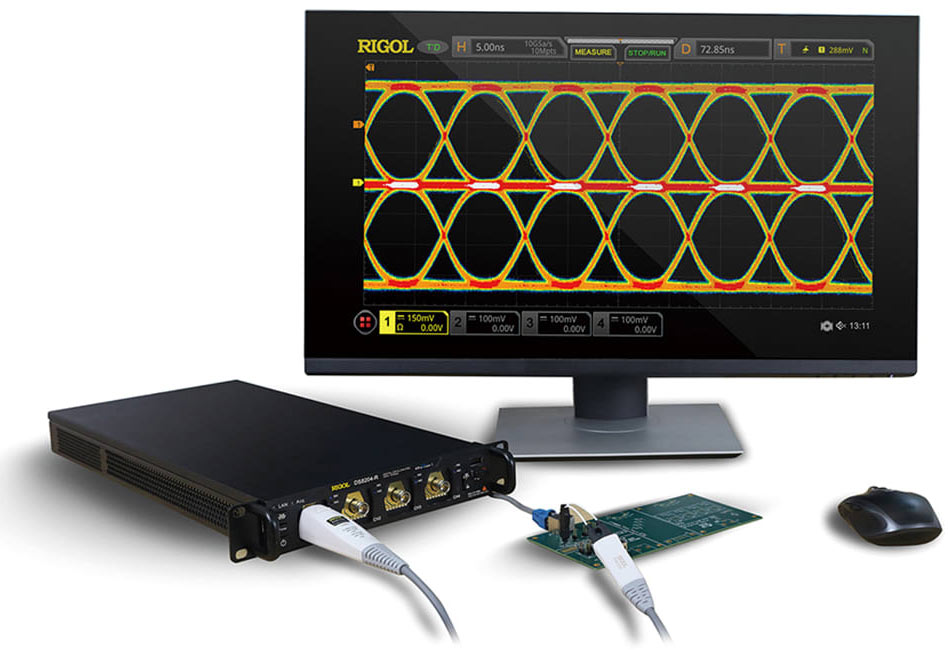

В цифровом осциллографе Rigol DS8104-R используется новейшая разработка компании Rigol - процессор "Phoenix", что обеспечивает частоту дискретизации в реальном времени до 10 Гвыб/с, а технология UltraVision 2 позволяет увеличить размер глубины записи до 500М точек, скорость захвата осциллограмм до 600 000 осц./с., а максимальный размер кадров при анализе осциллограмм - до 450000. Кроме того, доступны опции анализа источников питания, измерения джиттера и анализа глазковых диаграмм.

Отличительной чертой цифровых осциллографов Rigol DS8104-R является возможность работы при низких температурах до -40°С.



Осциллографы – цифровые и аналоговые
Генераторы сигналов
Частота пропускания до 1000 МГц
Частота дискретизации 10 ГГц
Серия DS8000-R
Оборудование Rigol Technologies
Измерительные приборы
Функции запуска, опции анализа и расширения
Источники питания

Осциллограф RIGOL DS8104 R – качественное измерительное оборудование для замеров электрических сигналов разного вида. Прибор помогает изучать амплитуду, частоту, фазу и форму. Благодаря широкому диапазону измерений можно замерить даже самые сложные сигналы. Устройство обладает интуитивно понятным пользовательским интерфейсом. При покупке прибора можно оформить доставку по России.
