Осциллограф цифровой Rigol DS8204-R

Rigol
Осциллограф цифровой Rigol DS8204-R
Под заказ
Госреестр РФ Госреестр РФ
№ 89691-23 до: 07.08.2028 г.
Артикул
№ 03031
Гарантия Гарантия
36 месяцев
Максимальная частота
2000 МГц
1000 МГц
350 МГц
Скорость регистрации
600000 осц/сек
600000 осц/сек
600000 осц/сек
Кол-во каналов
4
4
4
Частота дискретизации
10 ГГц
10 ГГц
5 ГГц
Чувствительность
1 мВ/дел ~ 1 В/дел, 1 мВ/дел ~ 10 В/дел
1 мВ/дел ~ 1 В/дел, 1 мВ/дел ~ 10 В/дел
1 мВ/дел ~ 1 В/дел, 1 мВ/дел ~ 10 В/дел
Коэф. развертки
200 пс/дел ~ 1000 с/дел
200 пс/дел ~ 1000 с/дел
200 пс/дел ~ 1000 с/дел
Макс. глубина памяти
500М
500М
500М
Дисплей
приставка к ПК
приставка к ПК
приставка к ПК
Интерфейсы

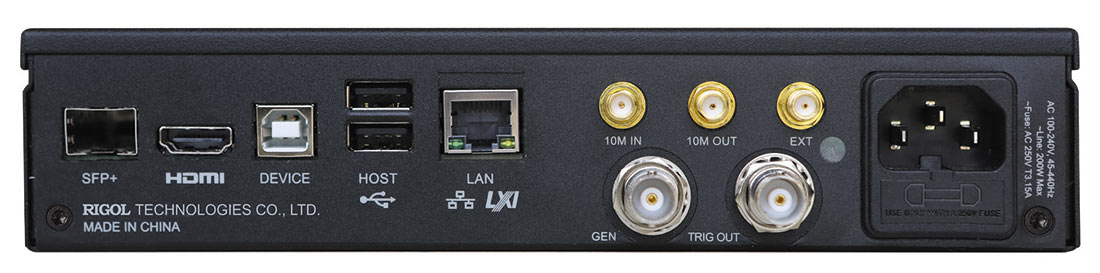

USB-host, USB-device, LAN, HDMI
USB-host, USB-device, LAN, HDMI
USB-host, USB-device, LAN, HDMI
Декодирование протоколов
CAN (опция), FlexRay (опция), I2S (опция), RS232/UART (опция), MIL-STD-1553B (опция), I2C (опция), SPI (опция), LIN (опция)
CAN (опция), FlexRay (опция), I2S (опция), RS232/UART (опция), MIL-STD-1553B (опция), I2C (опция), SPI (опция), LIN (опция)
CAN (опция), FlexRay (опция), I2S (опция), RS232/UART (опция), MIL-STD-1553B (опция), I2C (опция), SPI (опция), LIN (опция)
Серия
DS8000-R (Rigol)
DS8000-R (Rigol)
DS8000-R (Rigol)
Доп. информация
возможность работы при температурах до -40°С
возможность работы при температурах до -40°C
возможность работы при температурах до -40°C

Акция! Комплект опций Rigol DS8000-R-BND в подарок! Акция действует по 31.12.24.

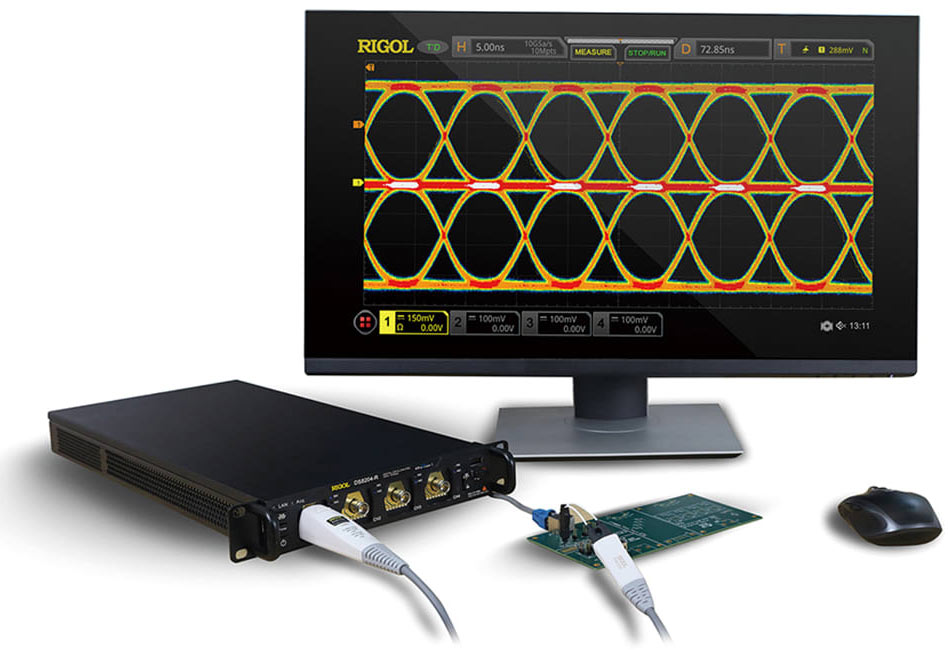

Цифровой осциллограф Rigol DS8204-R может объединять в одном корпусе до шести измерительных приборов: цифровой осциллограф, одноканальный генератор сигналов, анализатор спектра, цифровой вольтметр, 6-разрядный частотомер, анализатор протоколов. Такая широкая функциональность достигается путём установки дополнительных опций, что позволяет применять осциллограф Rigol DS8204-R для решения широкого круга измерительных задач.

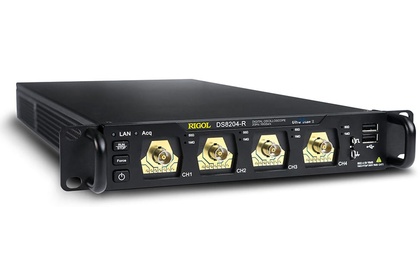

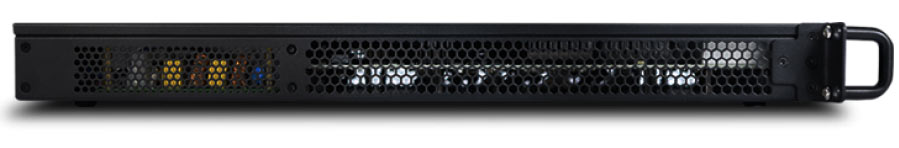

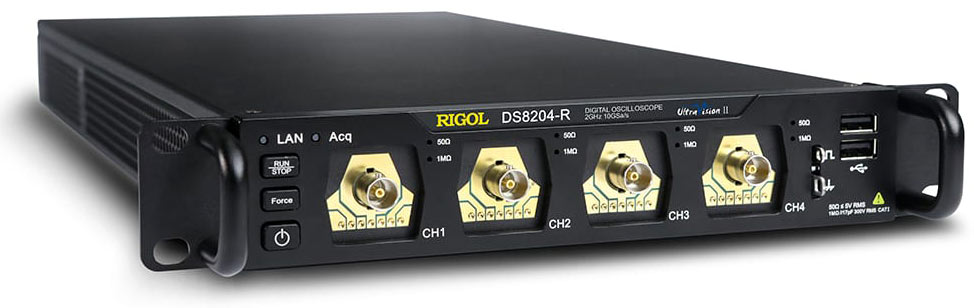

Осциллограф Rigol DS8204-R выполнен в компактном (габариты 214 мм x 43 мм x 478 мм, вес 3.6 кг) низкопрофильном корпусе, что позволяет устанавливать его в монтажные стойки. Благодаря встроенной системе синхронизации и тактирования, используя специальные устройства синхронизации, до 128 осциллографов Rigol DS8204-R могут быть объединены в единый измерительный комплекс, что позволяет обеспечить до 512 измерительных аналоговых каналов.

В цифровом осциллографе Rigol DS8204-R используется новейшая разработка компании Rigol - процессор "Phoenix", что обеспечивает частоту дискретизации в реальном времени до 10 Гвыб/с, а технология UltraVision 2 позволяет увеличить размер глубины записи до 500М точек, скорость захвата осциллограмм до 600 000 осц./с., а максимальный размер кадров при анализе осциллограмм - до 450000. Кроме того, доступны опции анализа источников питания, измерения джиттера и анализа глазковых диаграмм.

Отличительной чертой цифровых осциллографов Rigol DS8204-R является возможность работы при низких температурах до -40°С.



Осциллографы – цифровые и аналоговые
Генераторы сигналов
Частота пропускания до 2000 МГц
Частота дискретизации 10 ГГц
Серия DS8000-R
Оборудование Rigol Technologies
Измерительные приборы
Функции запуска, опции анализа и расширения
Источники питания

Осциллограф RIGOL DS8204 R - высококачественное измерительное оборудование для измерений разных электрических сигналов. Прибор обладает обширным функционалом. С его помощью можно получить точные данные о частоте, фазе, амплитуде и форме сигналов. При покупке можно дополнительно оформить доставку по России.

Пробник осциллографический RIGOL RP3500A
30 675 Р
30675 RUB
Пробник осциллографический RIGOL RP6150A
40 490 Р
40490 RUB
Пробник осциллографический дифференциальный активный RIGOL RP7150
611 310 Р
611310 RUB
Пробник осциллографический дифференциальный активный RIGOL RP7080
288 435 Р
288435 RUB
Пробник осциллографический активный RIGOL RP7150S
349 785 Р
349785 RUB
Пробник осциллографический активный RIGOL RP7080S
126 225 Р
126225 RUB
Адаптер RIGOL USB-GPIB
42 165 Р
42165 RUB

Показать все
Язык Версия Размер и тип

Каталог продукции Rigol

Осциллографы, анализаторы спектра, генераторы, мультиметры, источники питания, системы сбора данных, аксессуары

Русский 2023-2024 34.72 Мб, PDF Скачать

Техническое описание на осциллографы Rigol серии DS8000-R

DS8204-R, DS8104-R, DS8034-R

Английский 2020.10 11.06 Мб, PDF Скачать

Инструкция по программированию на осциллографы Rigol серии DS8000-R

DS8204-R, DS8104-R, DS8034-R

Английский 11.2020 6.47 Мб, PDF Скачать

Инструкция на осциллографы Rigol серии DS8000-R

DS8204-R, DS8104-R, DS8034-R

Английский 2020 9.65 Мб, PDF Скачать
