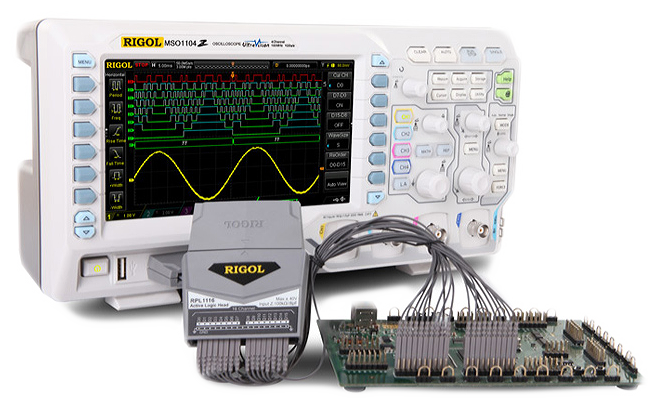

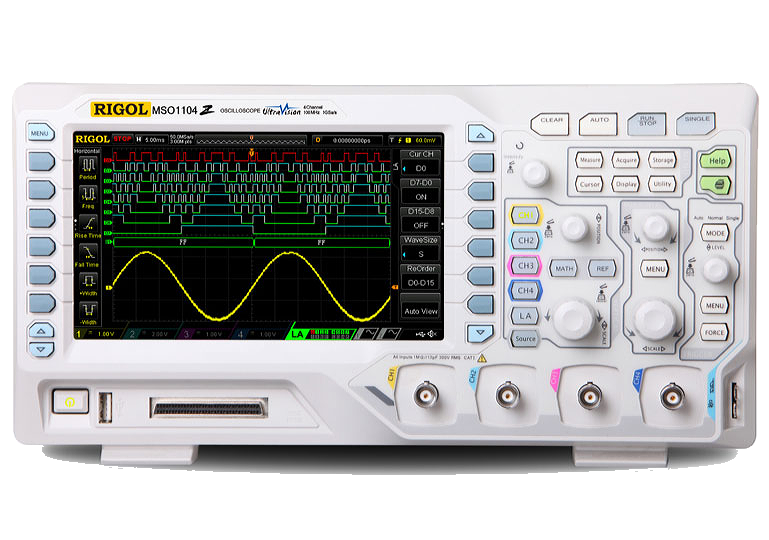

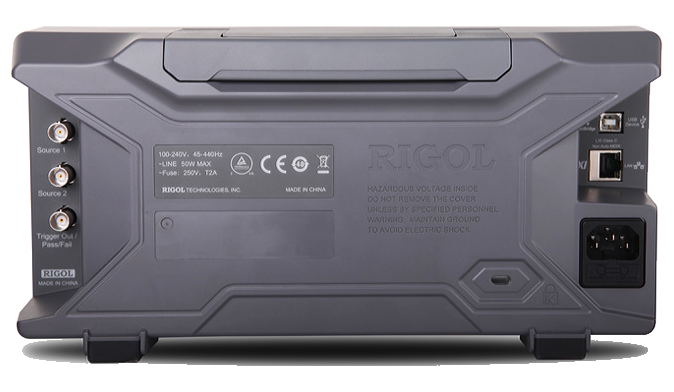

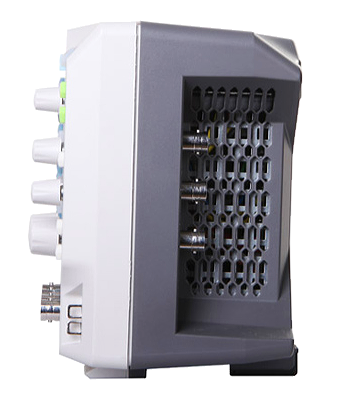

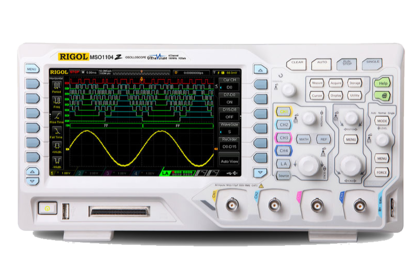

Осциллограф цифровой RIGOL MSO1074Z-S смешанных сигналов

Rigol
Осциллограф цифровой RIGOL MSO1074Z-S смешанных сигналов
На складе: отсутствует
Госреестр РФ Госреестр РФ
№ 54983-13 до: 17.07.2023 г.
Артикул
№ 01933
Гарантия Гарантия
36 месяцев
Максимальная частота
70 МГц
100 МГц
Кол-во каналов
4
4
Частота дискретизации
1 ГГц
1 ГГц
Чувствительность
1 мВ/дел ~ 10 В/дел
1 мВ/дел ~ 10 В/дел
Коэф. развертки
5 нс/дел ~ 50 с/дел
5 нс/дел ~ 50 с/дел
Макс. глубина памяти
12М, 24М (опционально)
12М, 24М (опционально)
Дисплей
17.8 см
17.8 см
Интерфейсы
USB-host, USB-device, LAN
USB-host, USB-device, LAN
Декодирование протоколов
RS232/UART (опция), I2C (опция), SPI (опция)
RS232/UART (опция), I2C (опция), SPI (опция)
Серия
MSO1000Z (Rigol)
MSO1000Z (Rigol)
Доп. характеристики
Генератор, Логический анализатор
Генератор, Логический анализатор
Программа для декодирования по протоколам RS232/UART, I2C, SPI RIGOL SA-DS1000Z
12 250 Р
12250 RUB
Дополнительные функции запуска Rigol AT-DS1000Z
13 455 Р
13455 RUB
Расширение памяти с 12М до 24М Rigol MEM-DS1000Z
13 645 Р
13645 RUB
Опция регистратора Rigol REC-DS1000Z
10 075 Р
10075 RUB
Пробник осциллографический RIGOL RP3500A
15 730 Р
15730 RUB
Пробник осциллографический RIGOL RP3300A
3 180 Р
3180 RUB
Комплект опций Rigol BND-MSO/DS1000Z для MSO/DS1000Z
20 080 Р
20080 RUB

Показать все
Язык Версия Размер и тип

Каталог продукции Rigol

Осциллографы, анализаторы спектра, генераторы, мультиметры, источники питания, системы сбора данных, аксессуары

Английский январь 2020 19.17 Мб, PDF Скачать

Инструкция на осциллографы Rigol серий DS1000Z, MSO1000Z

DS1054Z, DS1074Z Plus, DS1074Z-S Plus, MSO1074Z, MSO1074Z-S, DS1104Z Plus, DS1104Z-S Plus, MSO1104Z, MSO1104Z-S

Английский май 2019 3.82 Мб, PDF Скачать

Техническое описание на осциллографы Rigol серий DS1000Z, MSO1000Z

DS1054Z, DS1074Z Plus, DS1074Z-S Plus, MSO1074Z, MSO1074Z-S, DS1104Z Plus, DS1104Z-S Plus, MSO1104Z, MSO1104Z-S

Английский май 2019 6.61 Мб, PDF Скачать

IVI драйвер для осциллографов Rigol серии MSO1000Z, DS1000Z

DS1054Z, DS1074Z Plus, DS1074Z-S Plus, MSO1074Z, MSO1074Z-S, DS1104Z Plus, DS1104Z-S Plus, MSO1104Z, MSO1104Z-S

Английский 2013 518.15 Кб, RAR Скачать

Инструкция на осциллографы Rigol серий DS1000Z, MSO1000Z

DS1054Z, DS1074Z, DS1074Z-S, MSO1074Z, MSO1074Z-S, DS1104Z, DS1104Z-S, MSO1104Z, MSO1104Z-S

Русский 2015 3.89 Мб, PDF Скачать

Программное обеспечения для осциллографов Rigol серий MSO/DS1000Z

DS1054Z, DS1074Z Plus, DS1074Z-S Plus, MSO1074Z, MSO1074Z-S, DS1104Z Plus, DS1104Z-S Plus, MSO1104Z, MSO1104Z-S

Английский 00.01.00.03 8.08 Мб, RAR Скачать

Как сделать ч/б скриншот на осциллографах Rigol серии MSO/DS1000Z

Быстрое преобразование Фурье (FFT)

Происходит быстрое разложение в ряд Фурье сигналов определенного источника, временной сигнал преобразуется в частотный сигнал. При помощи вычислений FFT можно быстро производить нижеследующие действия: - Измерение синусоидальной составляющей и искажения в системе. - Измерение характеристик посторонних шумов постоянного тока. - Анализ вибрации.

Триггер по времени предустановки и времени выдержки

Действие триггера производится, когда ввод логических данных изменяет внутреннее состояние времени предустановки или выдержки относительно пограничных часов. Т.е. действие триггера производится, когда время предустановки (△T1) менее предварительно заданного времени предустановки или время выдержки (△T2) менее предварительно заданного времени выдержки, как показано на первых кадрах видео.

Триггер с задержкой (опционно)

Действие триггера происходит, когда разница во времени (△T) между заданным фронтом источника A и заданным фронтом источника B удовлетворяет предварительно заданному ограничению времени, как показано на первых кадрах видео. Важно: фронт A и фронт B должны находиться в непосредственной близости.

Триггер по ширине импульса

Действие триггера при положительном или отрицательном импульсе определенной ширины.

Триггер по коду

Условия триггера распознаются при помощи поиска определенного кода. Код - это комбинация типа конъюнкции (логическое «И») для двух каналов, значением каждого канала может быть H (высокое), L (низкое) или X (игнорирование). В кодовой комбинации одному каналу можно задать передний или задний фронт, после установки фронта, если код другого канала задан как “истинный” (H или L), осциллограф произведет действие триггера на определенном фронте. Если фронт не установлен, осциллограф произведет действие триггера на последнем фронте с кодом “истинный”. Если коды всех каналов установлены как “игнорирование”, осциллограф не будет производить действие триггера.

Триггер по градиенту

Действие триггера на положительном нарастании или отрицательном спаде сигнала при выполнении заданных условий по длительности.

Триггер с запуском по фронту

Запуск производится при пересечении входным сигналом установленного порогового значения запуска.

Триггер по задержке импульса (опционно)

Используется для возбуждения таких импульсов, которые перешли один уровень триггера, но не перешли другой уровень триггера.

Триггер с запуском по N-му фронту (опционно)

Действие триггера на n-ом фронте после определенного времени простоя

Курсорные измерения

Курсор является горизонтальной и вертикальной меткой. При помощи курсора можно производить измерения по оси X (например, время) и оси Y (например, напряжение) выбранного сигнала. Перед использованием курсорного измерения подсоедините сигнал к осциллографу и получите стабильное отображение. Все “Автоматические измерения” могут производиться при помощи курсорных измерений.

Компенсация пробника осциллографа

При первичном использовании пробника необходимо произвести регулировку компенсации, что позволит совместить пробник и входной канал осциллографа. Не прошедшие компенсацию пробники или пробники с отклонением компенсации могут привести к ошибке или погрешности измерений.

Математические операции

Осциллографы Rigol могут производить множество математических операций с внутриканальными сигналами, включая сложение (A+B), вычитание (A-B), умножение (AxB), деление (A÷B), FFT, логические операции и сложные вычисления.

Методы получения осциллограммы

Данная функция используется при выборе способа формирования точки осциллограммы из точки дискретизируемого сигнала.
