Осциллограф для автосервиса цифровой Micsig ATO2004 планшетный

Micsig
Осциллограф для автосервиса цифровой Micsig ATO2004 планшетный
133 060 Р
133060 RUB
купитьоформить
На складе: заканчивается
Артикул
№ 03272
Гарантия Гарантия
12 месяцев
Максимальная частота
200 МГц
100 МГц
300 МГц
200 МГц
Кол-во каналов
4
4
4
2
Частота дискретизации
2 ГГц
1 ГГц
2 ГГц
1 ГГц
Макс. глубина памяти
220М
110М
220М
110М
Дисплей
26 см
26 см
26 см
26 см
Интерфейсы
USB-device, Wi-Fi, HDMI, USB-host
USB-device, Wi-Fi, HDMI, USB-host
USB-device, Wi-Fi, HDMI, USB-host
USB-device, Wi-Fi, HDMI, USB-host
Декодирование протоколов
LIN, CAN, CAN-FD, RS232/UART, I2C, SPI
LIN, CAN, CAN-FD, MIL-STD-1553B (опция), RS232/UART, ARINC‑429 (опция), I2C, SPI
LIN, CAN, CAN-FD, RS232/UART, I2C, SPI
LIN, CAN, CAN-FD, RS232/UART, I2C, SPI
Серия
ATO1000 (Micsig)
ATO1000 (Micsig)
ATO1000 (Micsig)
ATO1000 (Micsig)
Доп. характеристики
Батарейное питание, Сенсорный дисплей
Сенсорный дисплей, Батарейное питание
Батарейное питание, Сенсорный дисплей
Батарейное питание, Сенсорный дисплей

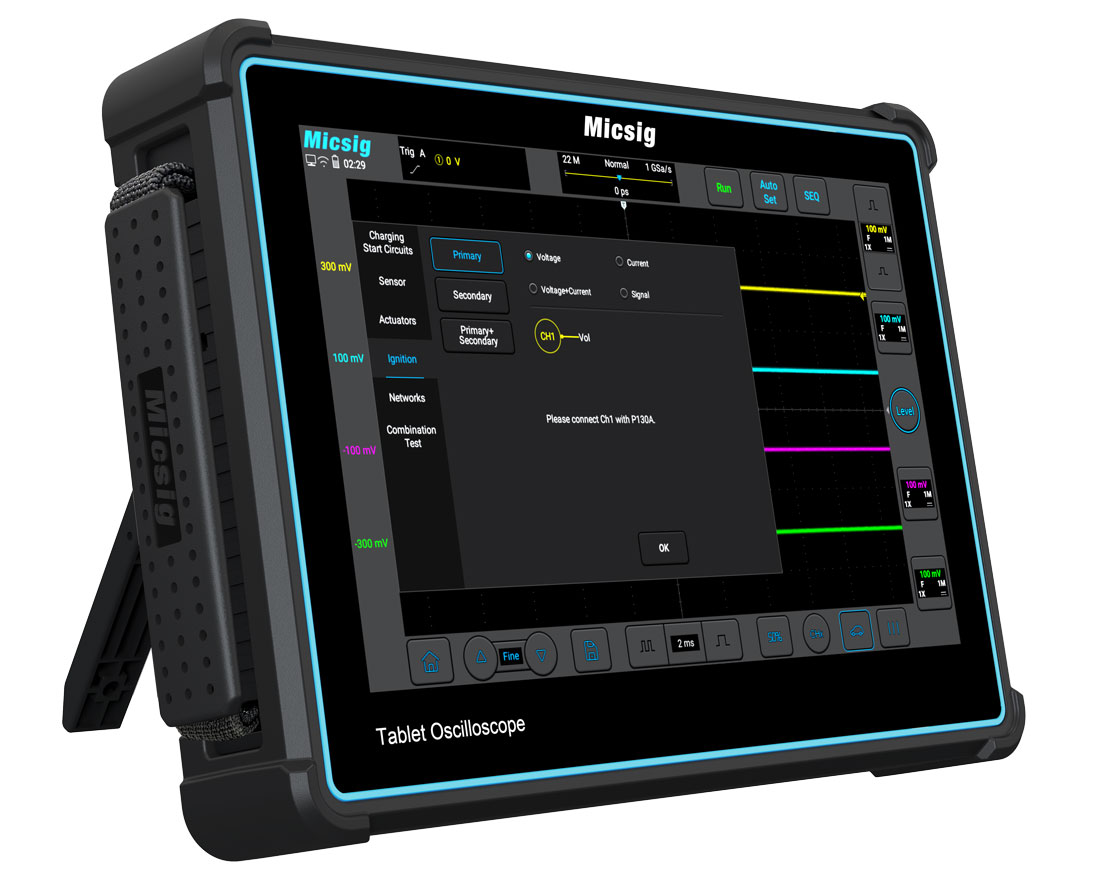

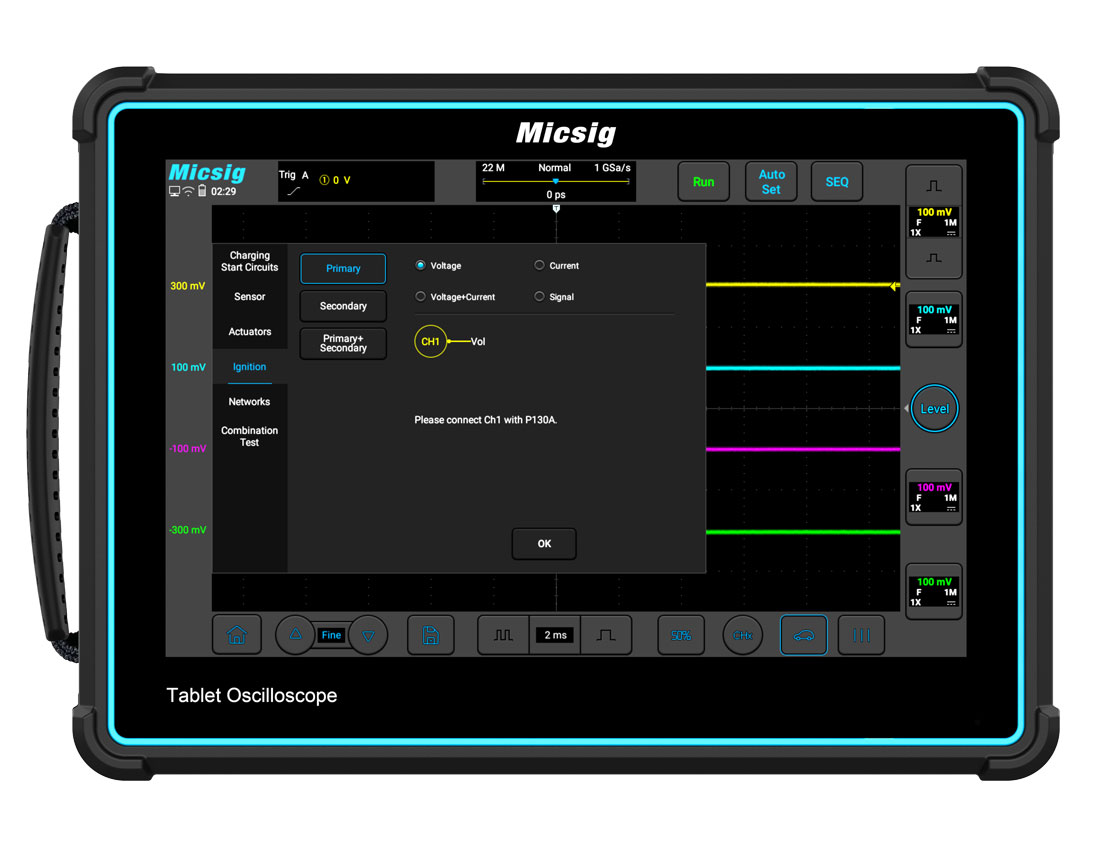

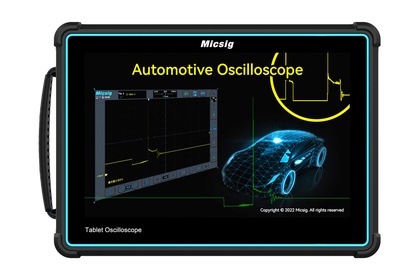

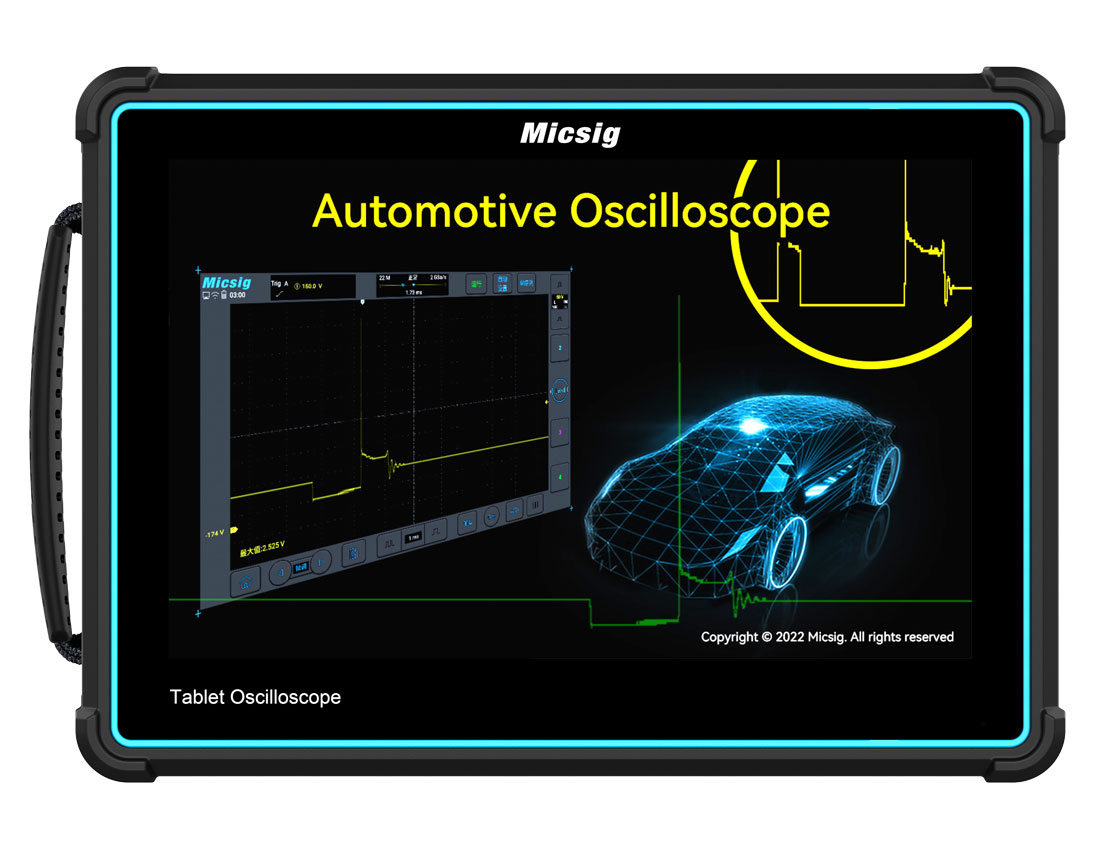

Планшетный осциллограф серии ATO выполнен в компактном форм-факторе толщиной около 5 см, что делает его универсальным осциллографом для отладки и тестирования электроники. Он включает в себя всесторонние функции измерения и математических операций, поддерживает запуск и декодирование последовательной шины, а также оснащен аппаратными модулями цифровой фильтрации и другими функциями. Работает от встроенного аккумулятора, помогая инженерам работать в любом месте. Оснащенные профессиональной системой SigtestUI на базе Android, созданной на основе десятилетнего опыта, новые осциллографы серии ATO предлагают полностью сенсорное управление и обновленный пользовательский интерфейс, что делает их более эффективными в использовании по сравнению с традиционными настольными осциллографами

Особенности:

  • Полоса пропускания 200 МГц, 4 канала;
  • Скорость регистрации до 300 000 осциллограмм/сек;

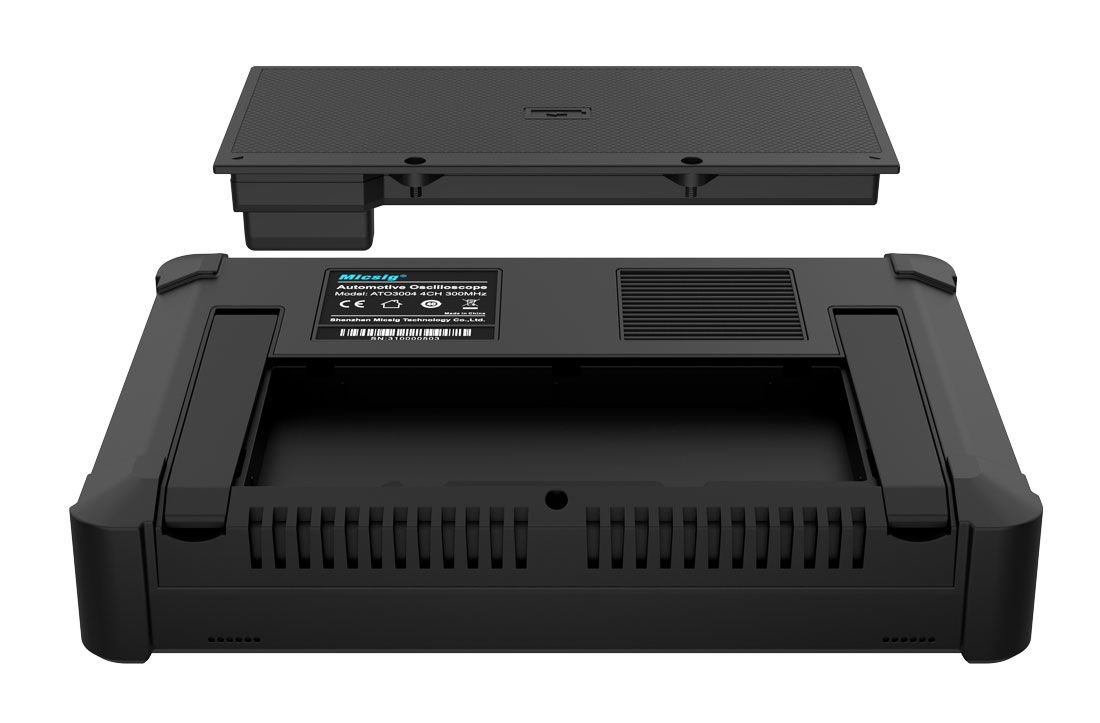

  • Литий-ионная батарея ёмкостью 7500 мАч обеспечит длительную работу до 5 часов;
  • 10.1-дюймовый TFT-LCD дисплей со сверхвысоким разрешением 1280*800 пикселей;
  • Специальные функции для тестирования автомобильный техники;
  • Декодирование и запуск по последовательной шине RS-232/422/485/UART, I2C, SPI, CAN/CAN FD и LIN;
  • Интерфейсы: Wi-Fi, USB 3.0/2.0, USB Device, HDMI;
  • Встроенная память 32 Гб, возможность просмотра и редактирования в осциллографе осциллограмм и изображений экрана;
  • Поддержка мобильного приложения (Android, iOS) и дистанционного управления ПК, поддержка обновления через Wi-Fi и передачи данных по FTP. Также можно проецировать изображение через порт HDMI для демонстрации в целях обучения и образования;
  • Габариты: 265*192*50 мм, вес 1.9 кг

Специализированное ПО для диагностики автомобиля:

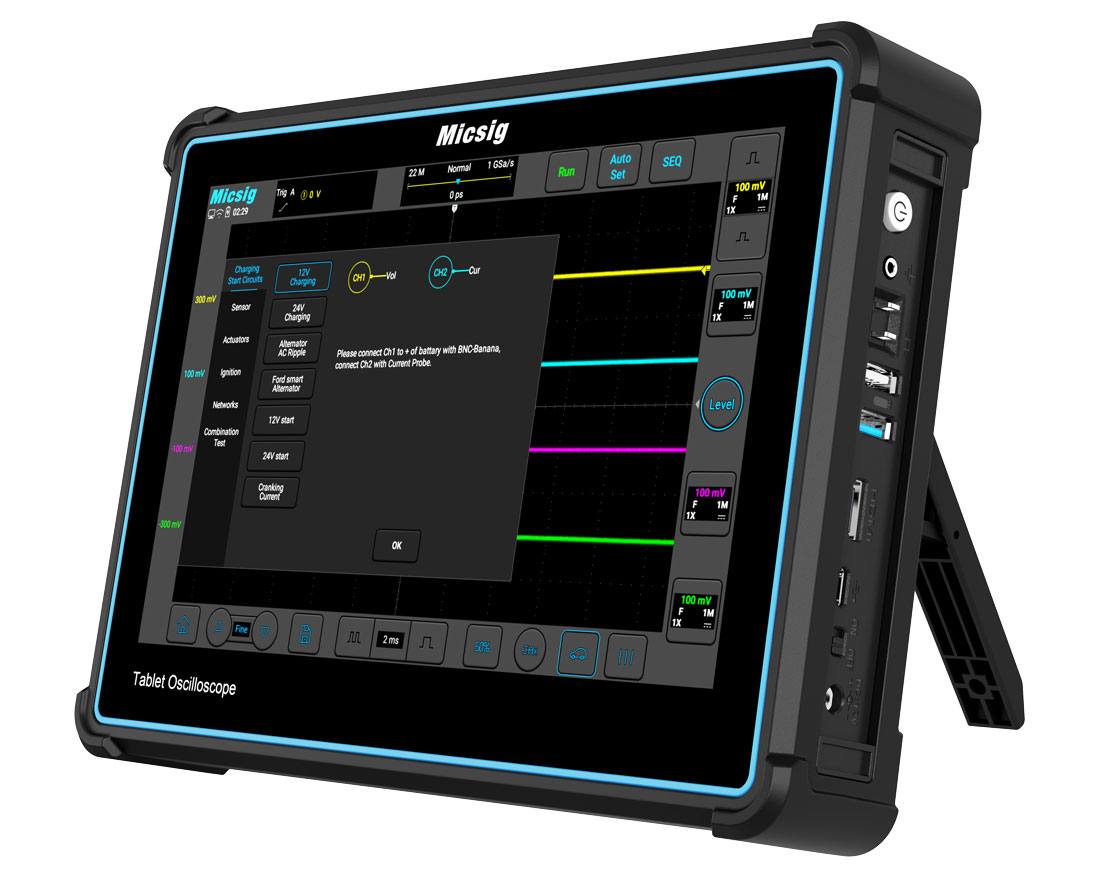

  • Цепи зарядки (12/24В), пусковой ток цепи стартера, пульсации переменного тока генератора, цепи изменяемых фаз газораспределения, зажигания;
  • Датчики расхода воздуха, ABS, педали газа, распредвала, коленвала, температуры охлаждающей жидкости, распределителя, давления топлива, детонации, лямбда, датчик Холла/скорости, дроссельной заслонки, вентилятора охлаждения;
  • Приводы электромагнитных клапанов, угольного фильтра, EGR рециркуляции отработавших газов, управления холостым ходом, топливного насоса, топливных форсунок, регуляторы давления масла, управления потоком топлива, серводвигатель дроссельной заслонки, свечи накаливания дизельного двигателя;
  • Сети: CAN High и CAN Low, CAN FD, FlexRay, K line;
  • Комбинированные тесты: коленвал+распредвал, коленвал+первичное зажигание, первичное зажигание+напряжение форсунки, коленвал+распредвал+форсунка+вторичное зажигание и т.д.
Язык Версия Размер и тип

Каталог продукции Micsig

Планшетные осциллографы, автомобильные осциллографы, осциллографические пробники, аксессуары

Английский 2024 5.20 Мб, PDF Скачать

Техническое описание на автомобильные портативные осциллографы Micsig серии ATO1000

ATO3004, ATO3002, ATO2004, ATO2002, ATO1004

Английский 1.1 1.84 Мб, PDF Скачать
