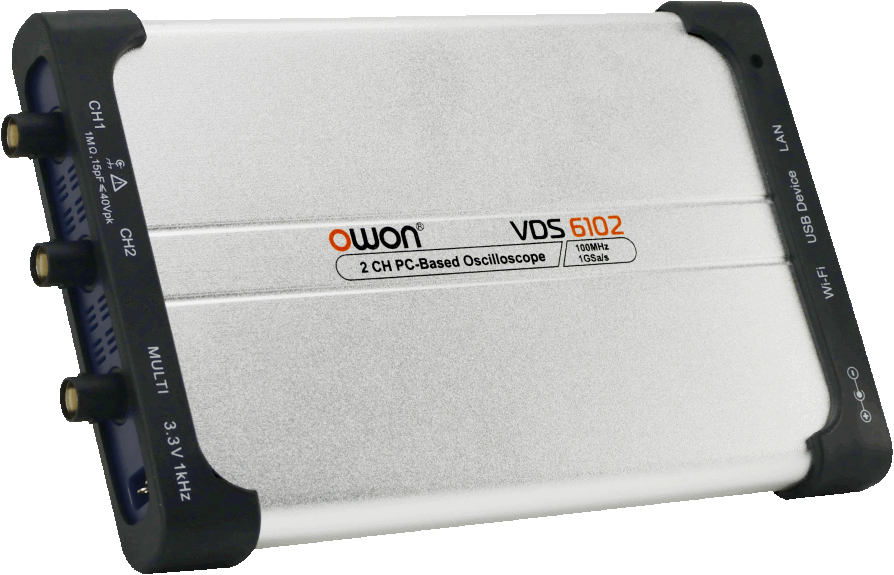

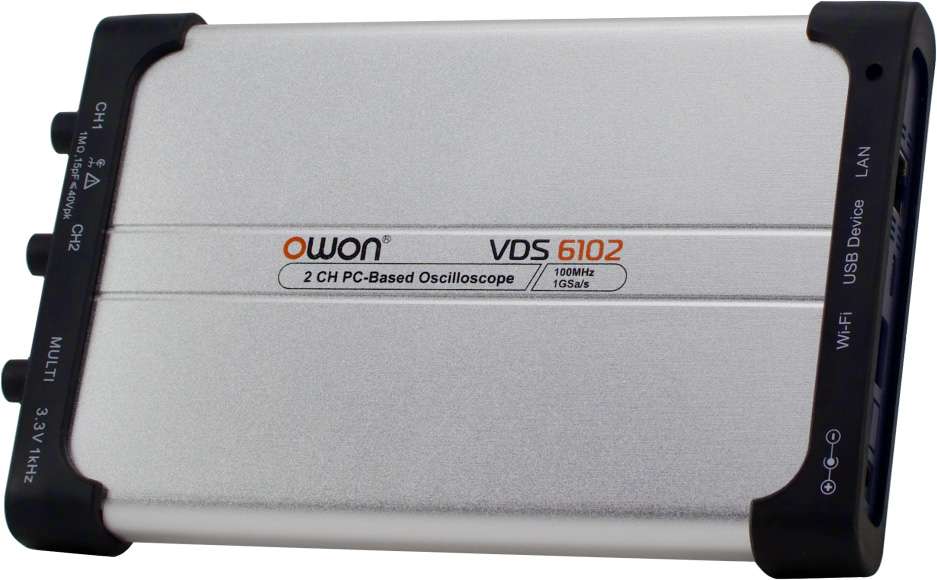

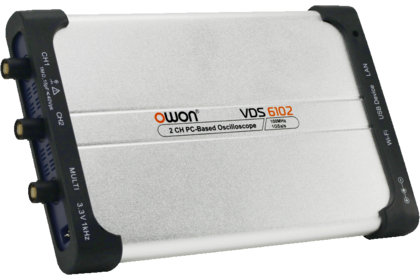

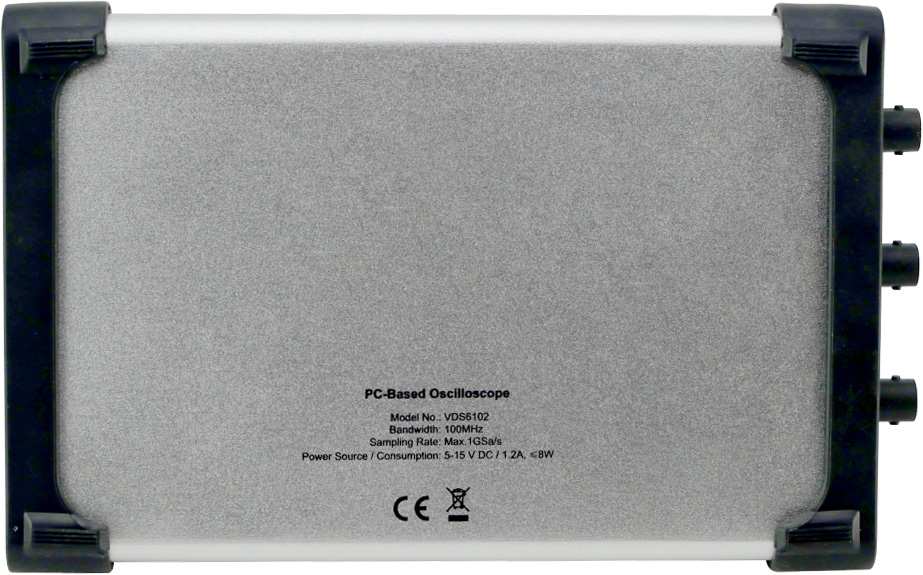

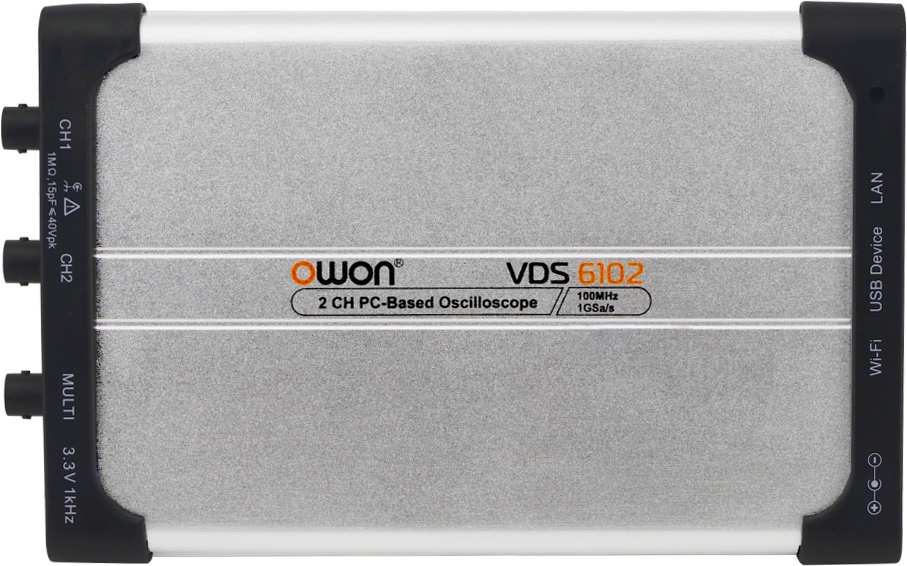

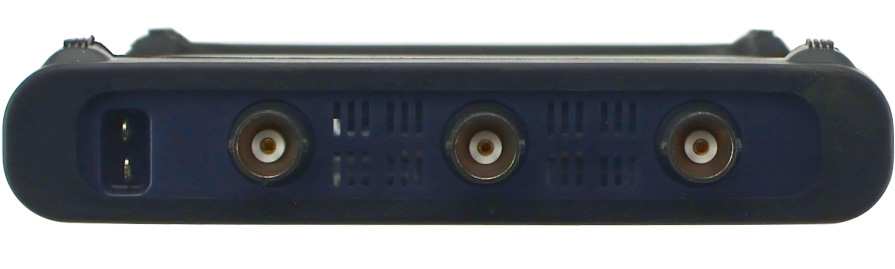

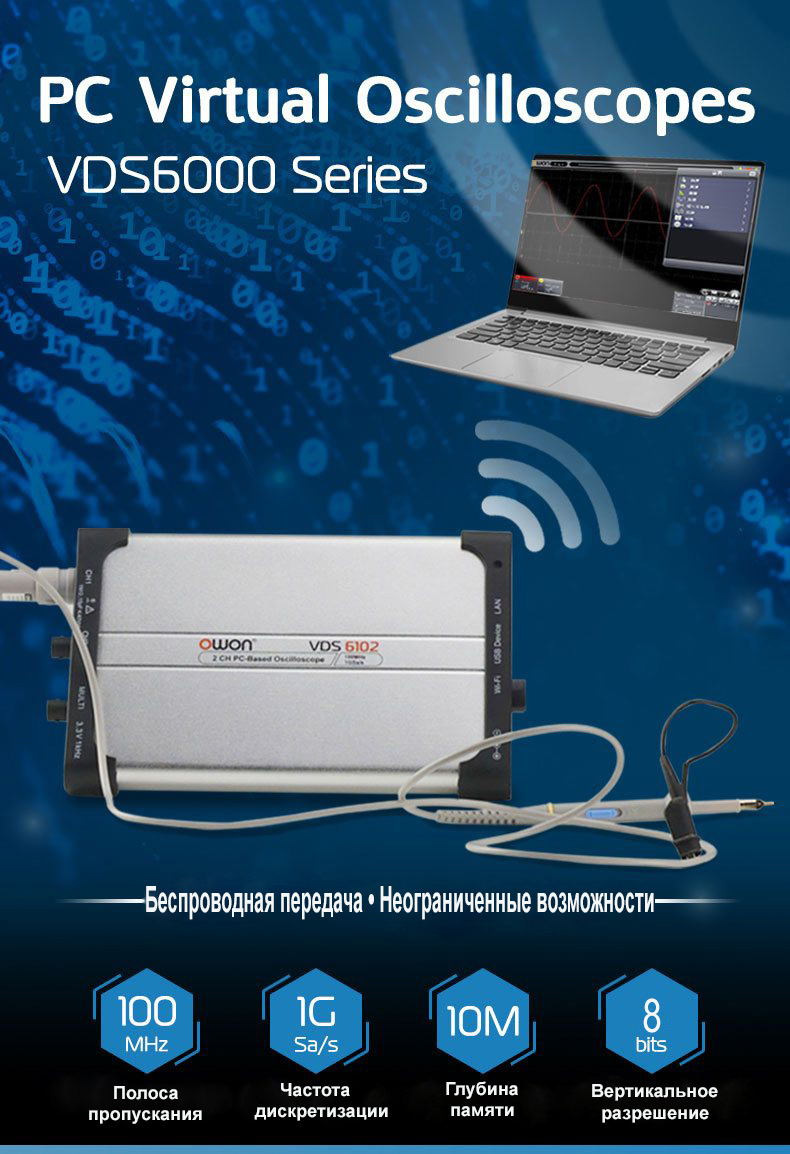

Осциллограф-приставка к персональному компьютеру OWON VDS6102
На складе: отсутствует
Артикул
№ 02515
№ 02515
Гарантия24 месяца
Максимальная частота
100 МГц
100 МГц
Кол-во каналов
2
2
Частота дискретизации
1 ГГц
1 ГГц
Чувствительность
2 мВ/дел ~ 5 В/дел
2 мВ/дел ~ 5 В/дел
Коэф. развертки
5 нс/дел - 100 с/дел
5 нс/дел - 100 с/дел
Макс. глубина памяти
10М
10М
Дисплей
приставка к ПК
приставка к ПК
Интерфейсы
USB-device, LAN
USB-device, LAN
Серия
VDS (Owon)
VDS (Owon)
Доп. характеристики
Генератор
Генератор, АЦП осциллографа 14 бит
Доп. информация
Wi-Fi - опционально
Wi-Fi - опционально
25x16x10 см
1.2 кг
| Модель | VDS6102 | VDS6152 | VDS6102A | VDS6152A | |
| Полоса пропускания | 100 МГц | 150 МГц | 100 МГц | 150 МГц | |
| Число входов | 2 + 1 (генератор) | ||||
| Макс. частота дискретизации | 1 Гвыб/с | ||||
| Время нарастания | ≤3.5 нс | ≤2.3 нс | ≤3.5 нс | ≤2.3 нс | |
| Коэффициент развертки | 5 нс/дел～100 с/дел, с шагом из ряда 1-2-5 | ||||
| Режимы регистрации | обычный, пиковый детектор, усреднение | ||||
| Максимальная длина записи | 10М | ||||
| Связь входа | открытый вход (DC), закрытый вход (AC), заземление | ||||
| Входное сопротивление | 1 МОм ± 2%,параллельно с 15 пФ ± 5 пФ | ||||
| Вертикальное отклонение | 2 мВ/дел~5 В/дел | ||||
| Вертикальное разрешение (АЦП) | 8 бит | 14 бит | |||
| Макс. входное напряжение | 40 Впик-пик (постоянное+переменное) | ||||
| Коэффициенты ослабления пробника | 1X, 10X, 100X, 1000X | ||||
| Взаимовлияние каналов | 50 Гц: 100:1, 10 МГц: 40:1 | ||||
| Тип интерполяции | Sin(x)/x | ||||
| Диапазон смещения | ±2 В (2 мВ/дел – 50 мВ/дел); ±20 В (100 мВ/дел – 500 мВ/дел); ±40 В (1 В/дел – 5 В/дел) |
||||
| Низкочастотный предел для закрытого входа | ≥5 Гц (на входе BNC, уровень -3 дБ) | ||||
| Тип запуска | по фронту (Edge), по видеосигналу (Video), по скорости нарастания (Slope), по длительности импульса (Pulse) | ||||
| Стандарты видеосигнала | NTSC, PAL и SECAM | ||||
| Режим запуска | авто, ждущий, однократный | ||||
| Режим XY | полоса пропускания | полная полоса | |||
| разность фаз | ±3 градуса | ||||
| Автоматические измерения | амплитудное значение напряжения (Vpp), максимальная амплитуда напряжения (Vmax), минимальная амплитуда напряжения (Vmin), напряжение, соответствующее вершине прямоугольного импульса (Vtop), напряжение, соответствующее основанию прямоугольного импульса (Vbase), амплитуда импульса (Vamp), среднее значение напряжения (Vavg), среднеквадратическое значение напряжения (Vrms), выброс на вершине прямоугольного импульса (Overshoot), выброс в паузе прямоугольного импульса (Preshoot), частота (Freq), период (Period), длительность фронта импульса (Rise Time), длительность среза прямоугольного импульса (Fall Time), задержка между фронтами сигналов разных каналов (Delay A→B), задержка между срезами сигналов разных каналов (Delay A→B), длительность положительного импульса (+Width), длительность отрицательного импульса (-Width), коэффициент заполнения для положительного импульса (+Duty), коэффициент заполнения для отрицательного импульса (-Duty) | ||||

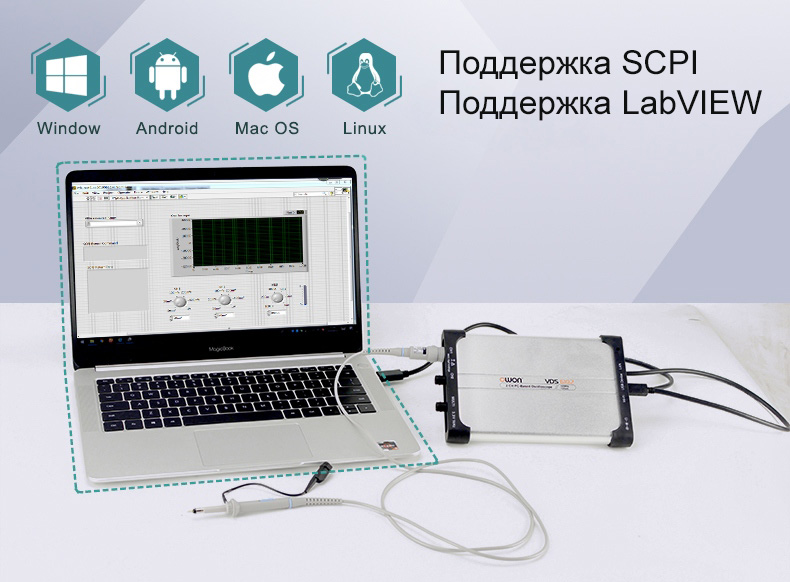

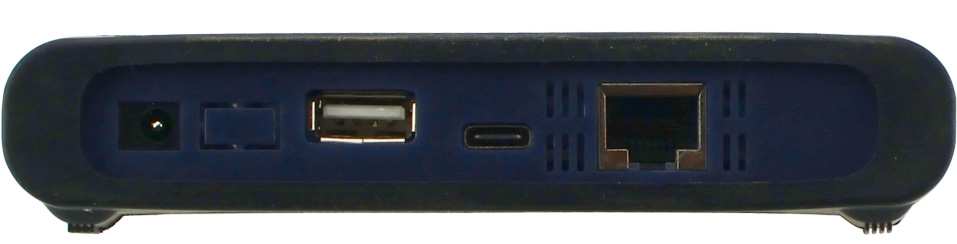

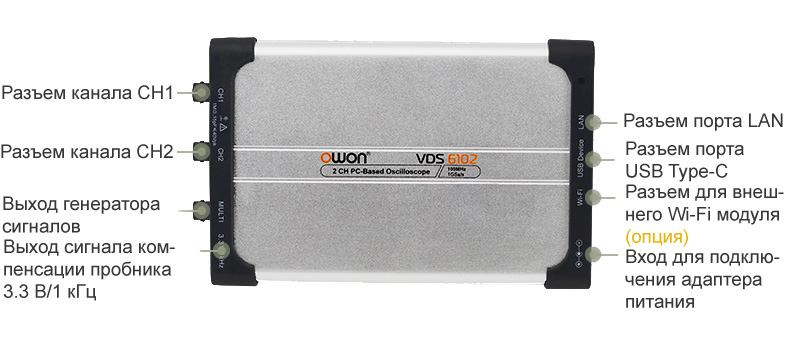

| Коммуникационные интерфейсы | USB (Type-C), LAN; Wi-Fi (опционально) | ||||
| Потребляемая мощность | меньше 8 Вт | ||||

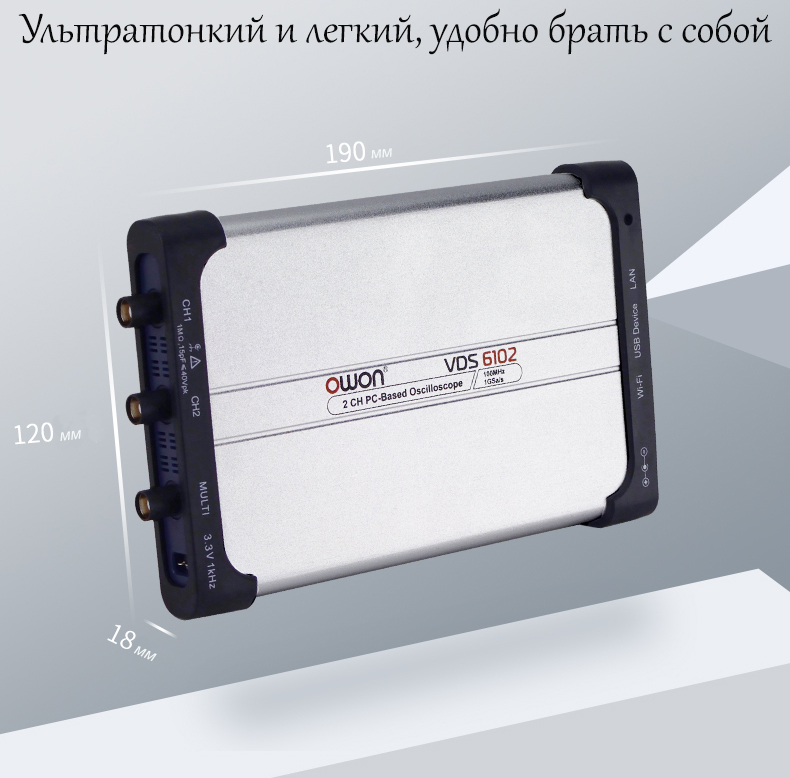

| Размеры | 190x120x18 (мм) | ||||
| Масса | около 0.38 кг | ||||

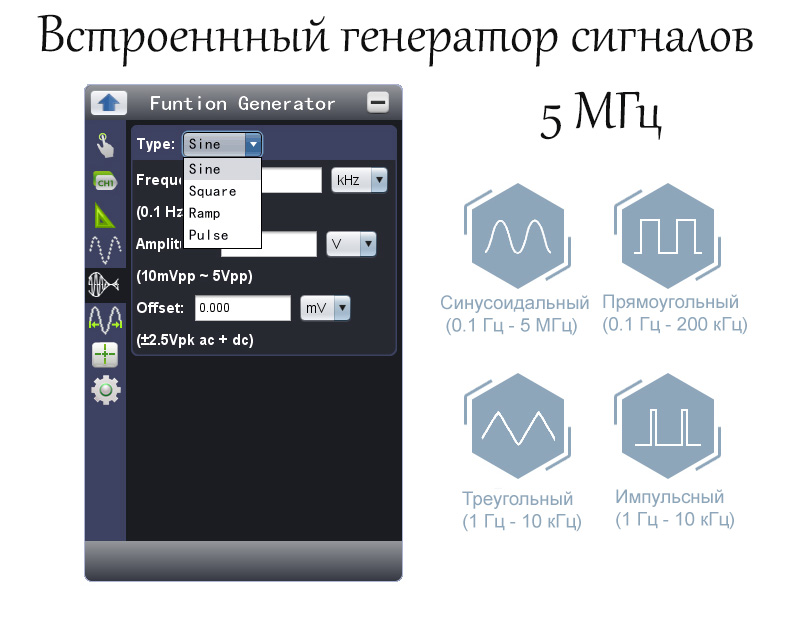

| Встроенный генератор сигналов | |
| Стандартные сигналы | Синусоидальный (0.1 Гц - 5 МГц), прямоугольный (0.1 Гц - 200 кГц), треугольный (1 Гц - 10 кГц), импульсный (1 Гц - 10 кГц) |
| Макс. частота | 5 МГц |
| Макс. частота дискретизации | 25 Мвыб/с |
| Число каналов | 1 |
| Вертикальное разрешение | 8 бит |
| Амплитуда | 10 мВпик-пик - 5 Впик-пик |
| Смещение по пост. току | ±2.5 В |
| Выходное сопротивление | 50 Ом (типовое) |
| Язык | Версия | Размер и тип | |||
|
Осциллографы, генераторы, источники питания, мультиметры, анализаторы спектра, токоизмерительные клещи, аксессуары |
Английский | 3.5.1 | 21.48 Мб, PDF | Скачать | |
|
Инструкция на USB-осциллографы OWON серии VDS6000 (2 канала) VDS6102, VDS6102A |
Английский | 1.0.3 | 2.68 Мб, PDF | Скачать | |
