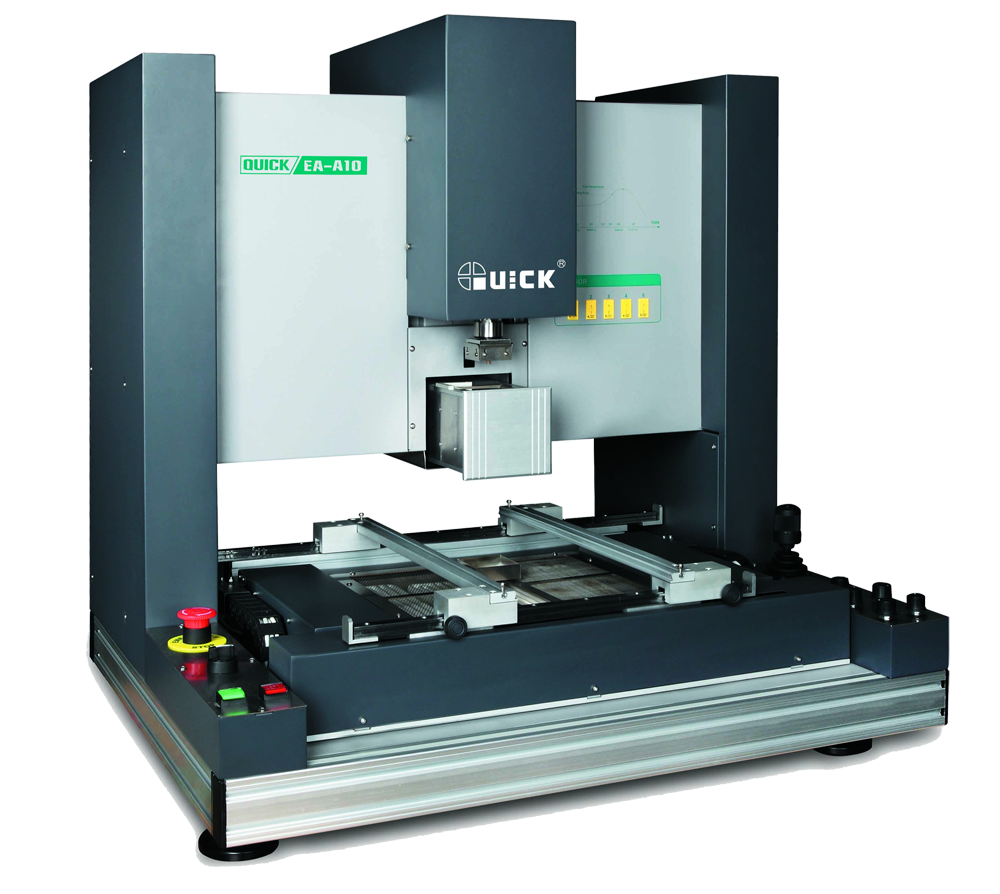

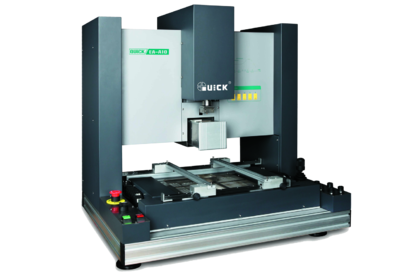

Паяльная станция BGA QUICK EA-A10
Под заказ
№ 01852
Гарантия12 месяцев
Особенности паяльной станции BGA QUICK EA-A10

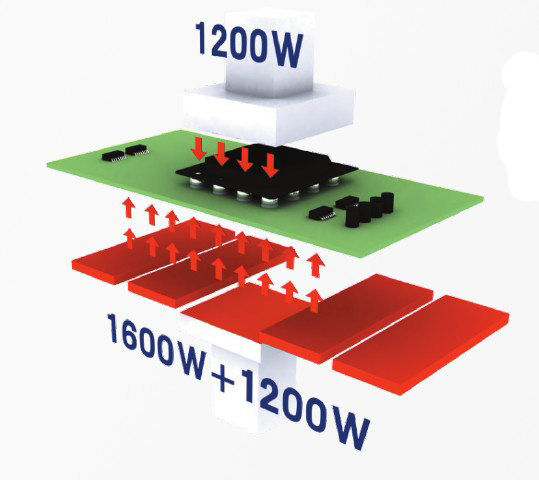

1. Два термовоздушных нагревателя: нижний и верхний (по 1200 Вт) каждый осуществляют быстрый равномерный нагрев зоны пайки
2. Многосекционный нижний импортный инфракрасный подогреватель мощностью 400 Вт x4 = 1600 Вт и размерами 400 мм x 400 мм обеспечивает предварительный нагрев печатной платы.
3. Размер оптической линзы: 50×50 мм.
4. Паяльная станция BGA QUICK EA-A10 с комбинированным инфракрасно-термовоздушным нагревом может запоминать высоту пайки и распайки, высоту размещения и выравнивания.
5. Возможность оснащения различными насадками.
6. Вентиляторы охлаждения обеспечивают равномерное охлаждение печатной платы и установленного компонента. Скорость воздуха можно контролировать с помощью программирования.
Паяльная станция BGA QUICK EA-A10 является обновленной версией комплекса QUICK2110 и предоставляет преимущества совместного использования технологий ИК нагрева и пайки горячим воздухом, удовлетворяя требования монтажа и демонтажа BGA компонентов, особенно с не содержащим свинца припоем.
Технические характеристики паяльной станции BGA QUICK EA-A10
| Общая мощность QUICK EA-A10 | 4200 Вт (макс.) |
| Напряжение | 220В переменного тока 50Гц |
| Мощность верхнего нагревателя (нагрев горячим воздухом) | 1200 Вт |
| Мощность нижнего нагревателя (горячий воздух) | 1200 Вт |
| Мощность нижнего нагревателя (инфракрасное излучение) | 1600 Вт |
| Скорость потока воздуха вентилятора охлаждения | ≤ 3.5 м³/мин |
| Температура горячего воздуха | 400℃ (макс.) |
| Температура предварительного инфракрасного нагрева | 400℃ (макс.) |
| Размер зоны нижнего подогрева | 400×400 мм |
| Максимальный размер печатной платы | 420×450 мм |
| Размер BGA компонентов | 2×2~60×60 мм |
| Точность позиционирования | ±0.025 мм |
| Сила позиционирования | 1.5 Н/позиционирование при нулевом давлении (2 режима) |
| Камера визуализации | 12 /300 мА; увеличение: 22×10 раз; горизонтальное разрешение: 480 линий; формат PAL (построчная инверсия) |
| Светодиодная подсветка | Верхняя подсветка: голубая; Нижняя подсветка: оранжевая (регулируемая яркость) |
| Интерфейс | USB (соединение с ПК) |
| Термопара К типа | 5 шт. |
| Вес паяльной станции BGA QUICK EA-A10 | Около 55 кг |
| Размеры паяльной станции BGA QUICK EA-A10 (Д×Ш×В) |
810×675×835 мм |
| Язык | Версия | Размер и тип | |||
|
Паяльные станции, термовоздушные станции, ванны для лужения, жала, насадки, аксессуары, воздухоочистка, антистатика, прогревочные столы, дозаторы |
Английский | 2021 | 11.25 Мб, PDF | Скачать | |
|
Инструкция на паяльно-ремонтный комплекс QUICK EA-A10 EA-A10 |
Английский | 2014 | 1.07 Мб, PDF | Скачать | |
