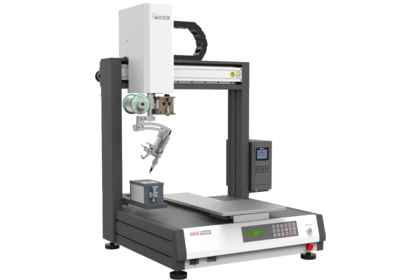

Паяльный робот (автоматическая паяльная станция) QUICK ET9494SF (с обратной связью в сервомоторах) (с 371HI)

Quick
Паяльный робот (автоматическая паяльная станция) QUICK ET9494SF (с обратной связью в сервомоторах)  (с 371HI)
Под заказ
Артикул
№ 02572
Гарантия Гарантия
12 месяцев
Мощность
200 Вт
Количество осей
4
Макс. рабочая температура
500 °С
Диапазон перемещения по X
400 мм
Диапазон перемещения по Y
400 мм
Диапазон перемещения по Z
100 мм
Диапазон перемещения по R
300 °
Диапазон скорости по X
0.1~800 мм/сек
Диапазон скорости по Y
0.1~800 мм/сек
Диапазон скорости по Z
0.1~300 мм/сек
Диапазон скорости по R
0.1~600 °/сек
Особенности
Помехозащищенная модификация, Устройство подачи с функцией продольного перфорирования проволоки

Паяльные роботы QUICK — универсальное решение для монтажа пайкой печатных плат. Основная концепция паяльных роботов QUICK — компактные настольные автоматические паяльные комплексы, с высокой точностью выполняющие с помощью паяльника запрограммированные монтажные операции.
Роботы QUICK управляют перемещением с высоким разрешением (до 4 осей: три декартовы координаты + поворот (X/Y/Z/R)). Все роботы делают 3D-линейные и дуговые интерполяции, позволяя осуществлять как поточечную пайку, так и линейно непрерывную. Система 3D-управления QUICK обеспечивает плавное и точное позиционирование с погрешностью ±0,02 мм.

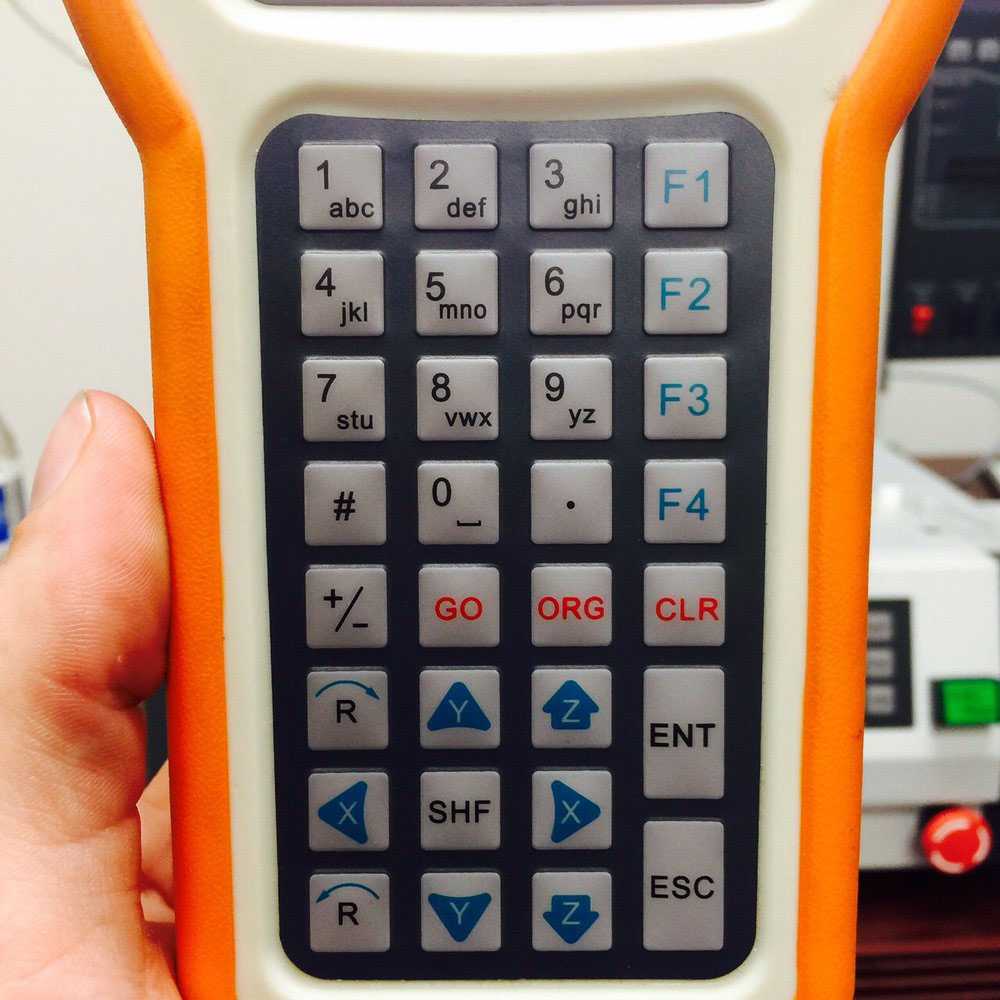

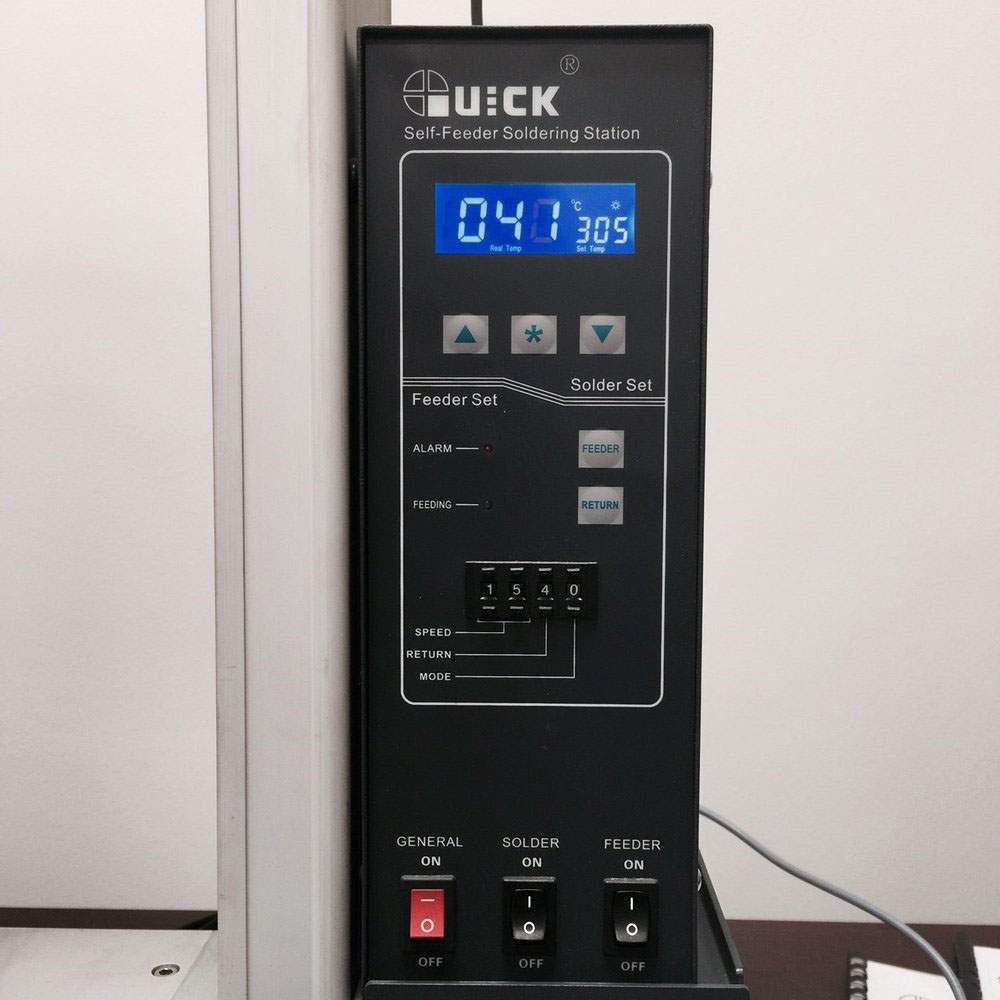

Конструктивно паяльные роботы QUICK имеют модульную структуру (система позиционирования, паяльная станция, устройство подачи припоя, обучающий пульт), что облегчает обслуживание и ремонт. Модельный ряд роботов QUICK задается вариациями по размерам зоны перемещения и по числу осей, что оптимизирует финансовые затраты.

Особенности паяльного робота QUICK ET9494SF

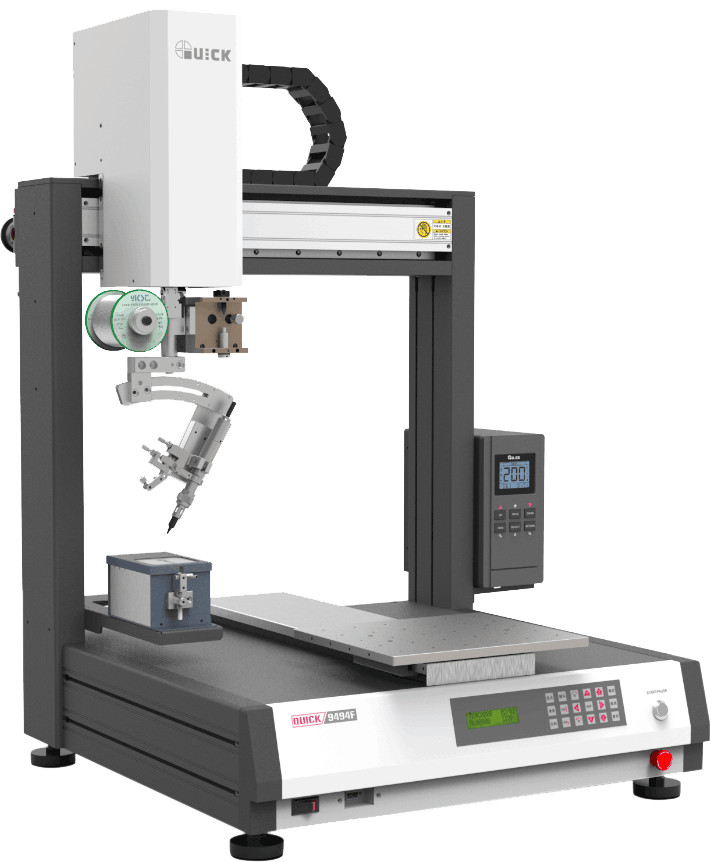

Настольный паяльный робот QUICK ET9494SF разработан для автоматизации процесса пайки и представляет полностью автоматическую систему управления процессом пайки, позволяющую перемещение с высоким разрешением по 4 осям: X/Y/Z/R (три декартовы координаты + поворот). Кроме того, паяльный робот QUICK ET9494SF обеспечивает более простые инструкции программирования, лучшие параметры, больший объем памяти и более высокую скорость. Все это дает высокий рост производительности.
Прецизионный настольный паяльный робот QUICK ET9494SF комплектуется специально разработанными жалами паяльника с более гладкой и ровной кривой температуры пайки, обеспечивающими повышенное качество пайки.

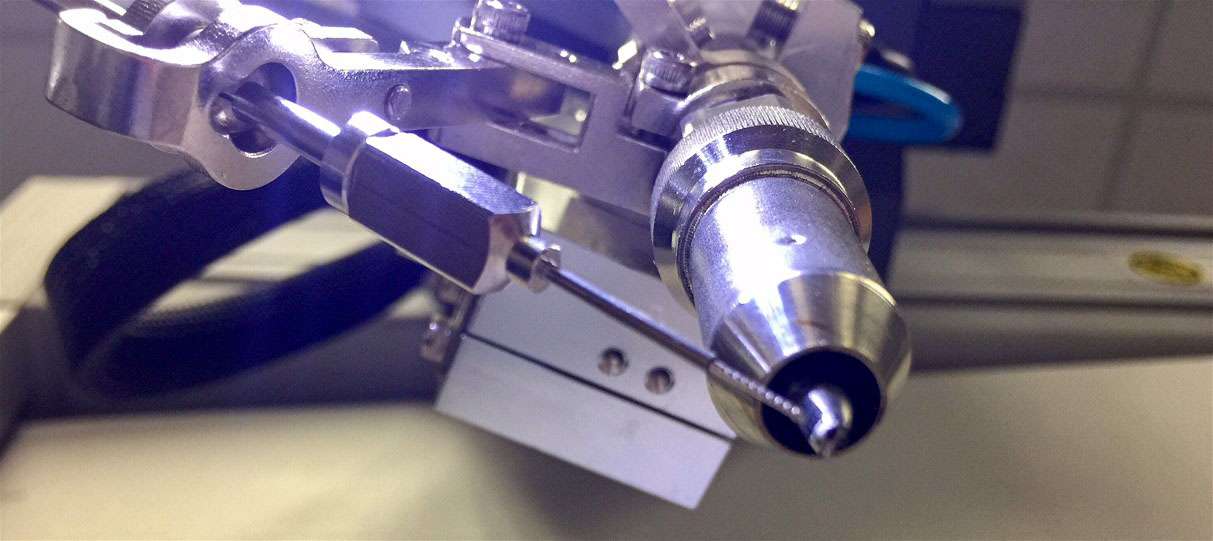

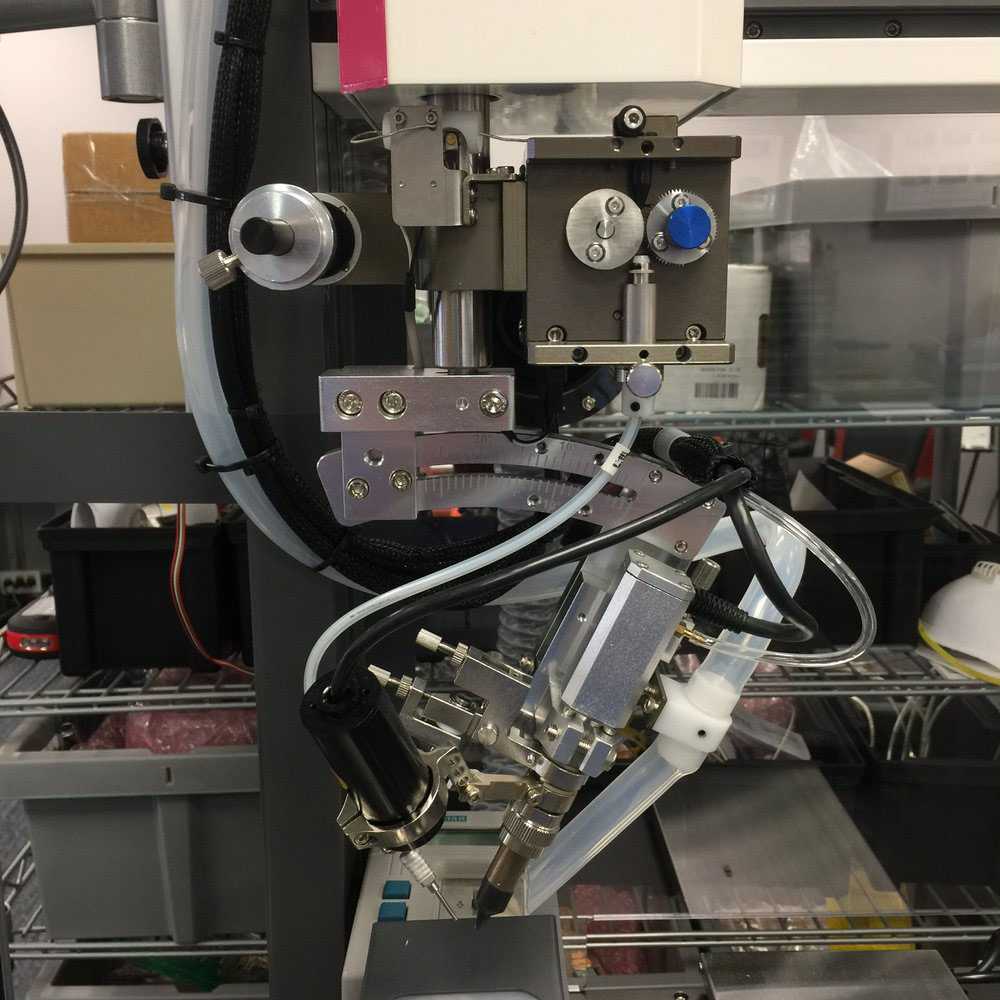

*Комплектуется устройством подачи с функцией продольного перфорирования проволоки (QUICK 371HI). Эта функция предназначена для устранения разбрызгивания припоя при вскипании находящегося внутри него флюса.

Технические характеристики паяльного робота (автоматической паяльной станции) QUICK ET9434SF

Модель QUICK ET9494SF
Напряжение 100-240 В переменного тока
Мощность паяльного робота QUICK ET9494SF 200 Вт
Диапазон температур 50-500°С (в зависимости от режима работы)
Количество осей 4
Диапазон перемещения (мм) X 400
Y 400
Z 100
R 300°
Диапазон скорости (мм/сек) X 0.1-800
Y 0.1-800
Z 0.1-300
R 0.1-600°
Повторяемость (мм) X ±0.01
Y
Z
R ±0.2°
Разрешение (мм) X 0.01
Y
Z
R 0.01°
Нагрузка (кг) Рабочий стол 8
Паяльный наконечник 5
Регулировка скорости Плавная
Объем памяти паяльного робота QUICK ET9494SF ≤999 программ, (до 60000 точек пайки в файле)
Обработка файлов ≤255 файлов
Диаметр проволочного припоя 0.3 мм, 0.5 мм, 0.6 мм, 0.8 мм, 1.0 мм, 1.2 мм
Условия окружающей среды Температура 0-40℃
Влажность 20-90% (без образования конденсата)
Размеры паяльного робота QUICK ET9494SF (Д×Ш×В) 600×590×885 мм
Вес паяльного робота QUICK ET9494SF (кг) Около 32 кг



*Комплектуется устройством подачи с функцией продольного перфорирования проволоки (QUICK 371HI). Эта функция предназначена для устранения разбрызгивания припоя при вскипании находящегося внутри него флюса.
