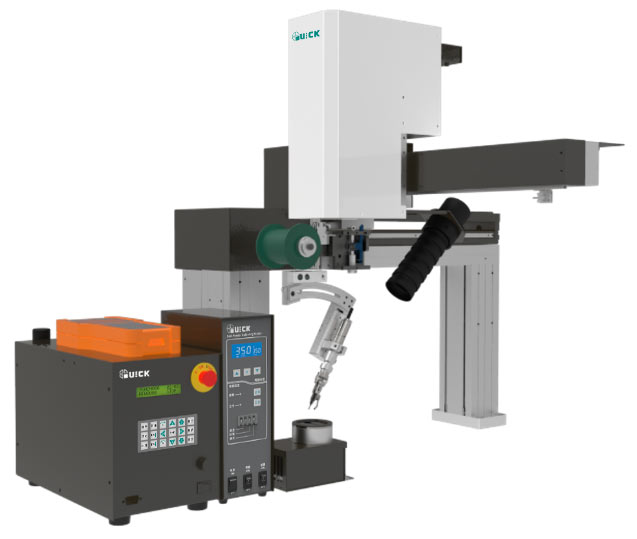

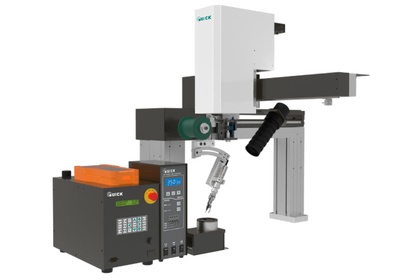

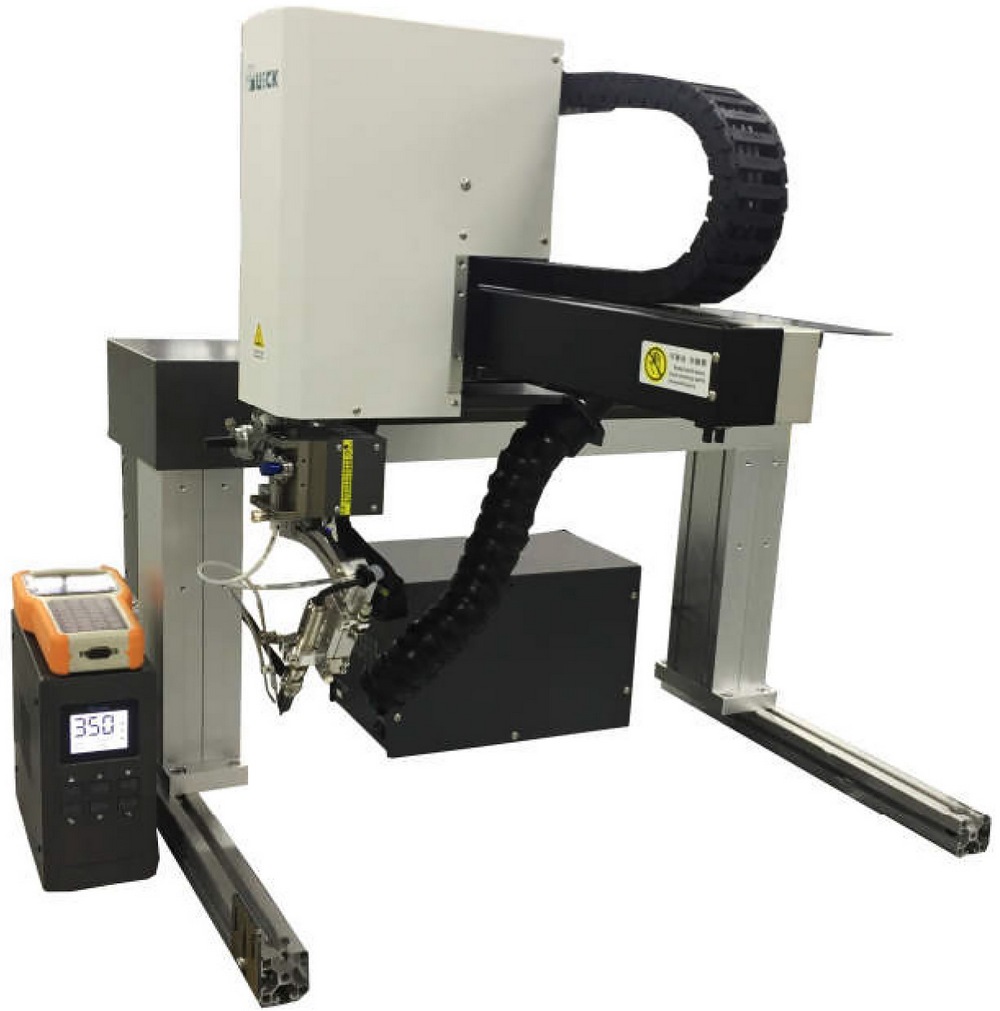

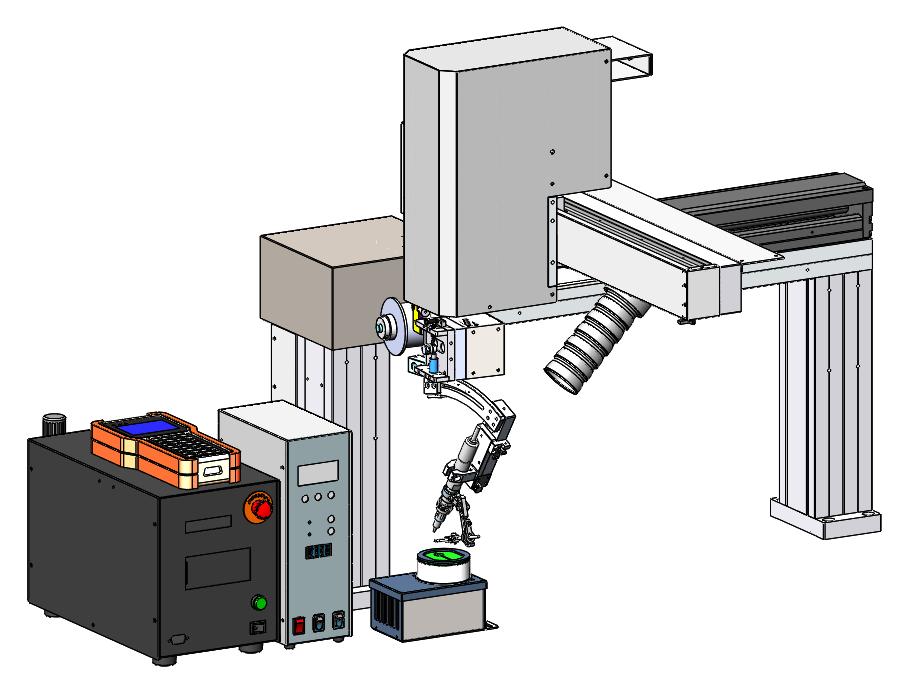

Паяльный робот (автоматическая паяльная машина) QUICK 9454NA

Quick
Паяльный робот (автоматическая паяльная машина) QUICK 9454NA
Под заказ
Артикул
№ 02639
Гарантия Гарантия
12 месяцев
Мощность
200 Вт
Количество осей
4
Макс. рабочая температура
480 °С
Диапазон перемещения по X
400 мм
Диапазон перемещения по Y
300 мм
Диапазон перемещения по Z
100 мм
Диапазон перемещения по R
300 °
Диапазон скорости по X
0.1~600 мм/сек
Диапазон скорости по Y
0.1~600 мм/сек
Диапазон скорости по Z
0.1~300 мм/сек
Диапазон скорости по R
0.1~800 °/сек

Паяльные роботы QUICK — универсальное решение для монтажа пайкой печатных плат. Основная концепция паяльных роботов QUICK — компактные настольные автоматические паяльные комплексы, с высокой точностью выполняющие с помощью паяльника запрограммированные монтажные операции.
Роботы QUICK управляют перемещением с высоким разрешением (до 4 осей: три декартовы координаты + поворот (X/Y/Z/R)). Все роботы делают 3D-линейные и дуговые интерполяции, позволяя осуществлять как поточечную пайку, так и линейно непрерывную. Система 3D-управления QUICK обеспечивает плавное и точное позиционирование с погрешностью ±0,02 мм.
Конструктивно паяльные роботы QUICK имеют модульную структуру (система позиционирования, паяльная станция, устройство подачи припоя, обучающий пульт), что облегчает обслуживание и ремонт. Модельный ряд роботов QUICK задается вариациями по размерам зоны перемещения и по числу осей, что оптимизирует финансовые затраты.

Технические характеристики паяльного робота (автоматической паяльной станции) QUICK 9454NA

Модель QUICK 9454NA
Напряжение 100 ~ 240 В AC
Мощность паяльного робота QUICK 9454NA 200 Вт
Диапазон температур 80℃ ~ 480℃
Количество осей 4
Диапазон перемещения (мм) X 400
Y 300
Z 100
R 300°
Диапазон скорости (мм/сек) X 0.1-600
Y 0.1-600
Z 0.1-300
R 0.1-800°/сек
Разрешение (мм) X ±0.01
Y
Z
R 0.01°
Объем памяти паяльного робота QUICK 9454NA ≤999 программ, (до 60000 точек пайки в файле)
Обработка файлов ≤255 файлов
Диаметр проволочного припоя 0.5-1.2 мм

Условия окружающей среды

Температура 0-40℃

Влажность 20-90% (без образования конденсата)
Размерыпаяльного робота QUICK 9454NA (Д×Ш×В) 750×680×711 мм
Вес паяльного робота QUICK 9454NA (кг) 60
