Пробник осциллографический RIGOL RP1050D

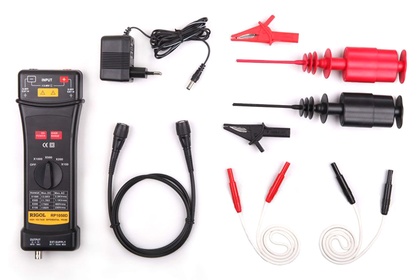

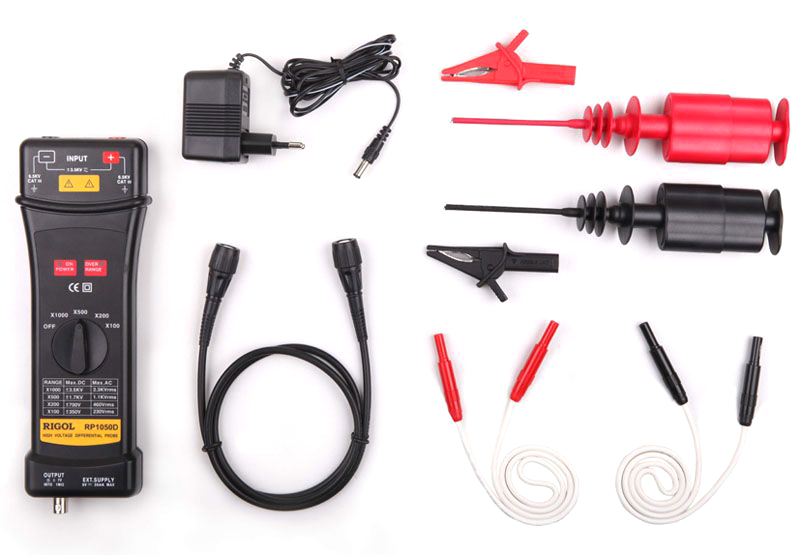

Высоковольтный дифференциальный пробник RP1050D представляет собой устройство преобразования высоковольтных дифференциальных сигналов переменного тока в низковольтные напряжения для отображения их амплитудно-временных характеристик на экране осциллографа. Пробник выполнен в пластиковом корпусе, на вход которого подключаются герметизированные кабельные щупы, для контактов с исследуемым участком электрической цепи, с выхода устройства сигнал, по коаксиальному кабелю, подается на осциллограф. На панели управления имеется переключатель коэффициентов деления, а также индикатор перегрузки. Электропитание пробника осуществляется от сетевого преобразователя. Максимальные значения исследуемых сигналов DC+AC пик – до 7 кВ. Частотный диапазон исследуемых сигналов – от постоянного тока до 50 МГц.

Особенности и преимущества:

• Переменный коэффициент деления;
• Широкая полоса пропускания;
• Высокая точность преобразование;
• Эргономичность, оптимальное соотношение цена/качество;
• Возможность использования пробника с осциллографами любого производителя.

Применение:

• измерения сигналов с большой амплитудой;
• низкочастотные компьютерные и телекоммуникационные измерения;
• исследование параметров источников питания.

Назначение:

Предназначен для передачи высоковольтного сигнала от испытуемого устройства на вход осциллографа, для дальнейшего отображения/измерения его амплитудно-временных параметров.
