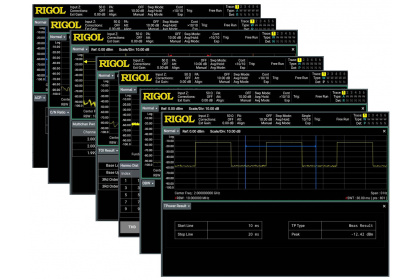

Расширение измерений Rigol RSA6000-AMK

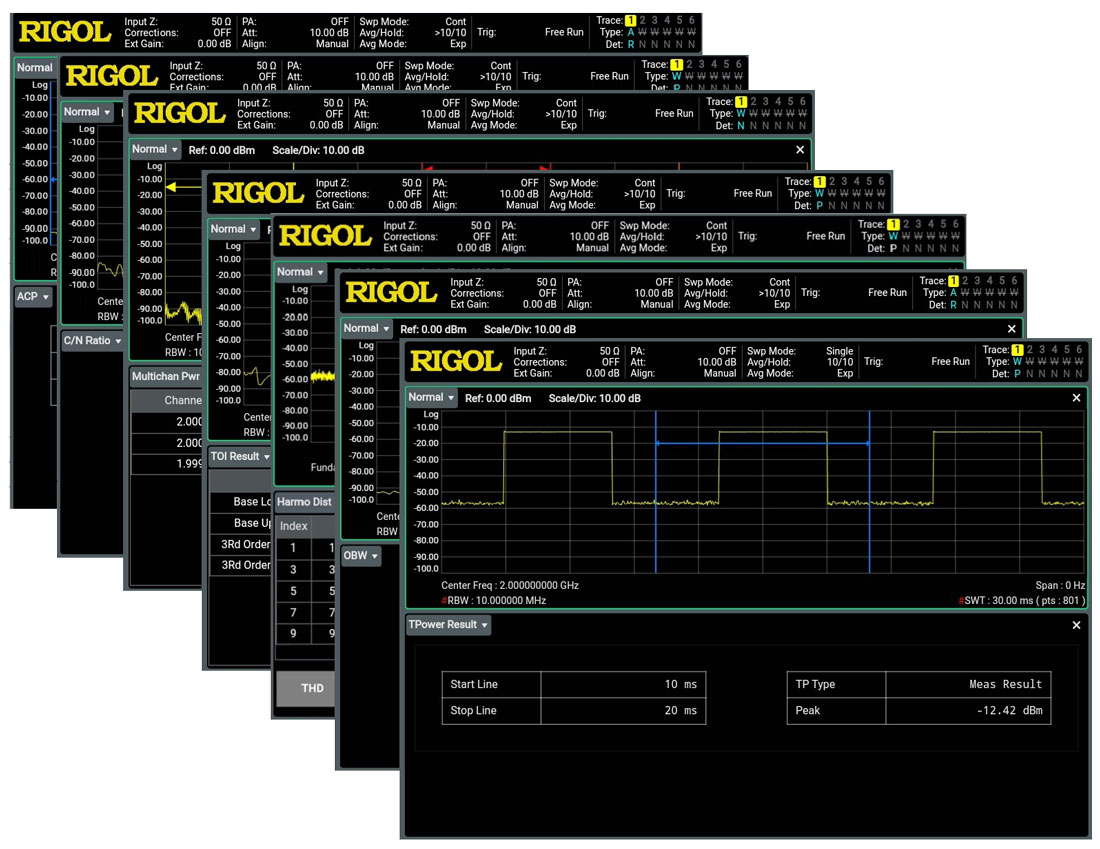

Опция RSA6000-AMK предназначена для проведения расширенных измерений анализаторами спектра Rigol серии RSA6000, которая включает измерения:

- мощности во временном интервале (T-Power: Time domain Power)
После выбора функции T-Power система переходит в режим нулевой развертки (Zero Span) и выполняет расчёт мощности сигнала во временной области.
Доступные типы измеряемой мощности:
Peak — пиковая мощность;
Average — средняя мощность;
RMS — среднеквадратичное (эффективное) значение мощности;
- мощности в соседних каналах (ACP: Adjacent Channel Power)
После выбора пункта измерения ACP (Adjacent Channel Power — мощность в соседнем канале) прибор измеряет:
- мощность основного канала;
- мощность соседних каналов;
- разность мощностей между основным каналом и каждым из соседних каналов.
При активации данной функции диапазон развертки (Span) и полоса разрешения (RBW) анализатора автоматически переключаются на меньшие значения для обеспечения точности измерений;
- мощности в нескольких каналах (Multichan Pwr)
После выбора измерения «Chan Pwr» (мощность в канале) прибор измеряет мощность канала и плотность мощности в пределах заданной полосы канала;
- занимаемой полосы частот (OBW: Occupied Bandwidth)
- полосы передачи (EBW: Emission Bandwidth)
В режиме OBW вы можете измерить:
- занимаемую полосу частот (Occupied Bandwidth);
- полосу передачи (Transmission Bandwidth).
При этом анализатор выполняет интегрирование мощности в пределах всего заданного частотного диапазона (Span), а затем вычисляет полосу частот, занимаемую этой мощностью, в соответствии с указанным процентным соотношением мощности.
Также доступна функция измерения полосы между двумя точками сигнала, уровень которых на X дБ ниже максимального значения в пределах заданного диапазона;
- отношения сигнал/шум (C/N Ratio)
После выбора измерения C/N Ratio анализатор может измерить:
- мощность несущего сигнала;
- мощность шума в заданной полосе частот;
- их отношение (значение C/N);
- гармонических искажений (Harmo Dist: Harmonic Distortion)
После выбора измерения Harmo Dist анализатор может измерить:
- мощность каждой гармоники несущего сигнала;
- коэффициент нелинейных искажений THD (Total Harmonic Distortion — суммарные гармонические искажения) несущей;
- интермодуляционных искажений третьего порядка (TOI: Third Order Intermodulation)
После выбора измерения TOI анализатор может измерять точку пересечения третьего порядка (TOI) двухтонального сигнала (с одинаковой амплитудой и близкими частотами), включая частоты и амплитуды нижнего тона, верхнего тона, нижней составляющей 3-го порядка (Lower 3rd TOI) и верхней составляющей 3-го порядка (Upper 3rd TOI), а также точки пересечения для обеих составляющих 3-го порядка.

• Для анализаторов спектра реального времени Rigol серии RSA6000 (RSA6265, RSA6140, RSA6085).
• Быстрая активация при помощи лицензионного ключа.
• Поставка в течение 3-5 дней после оплаты.
