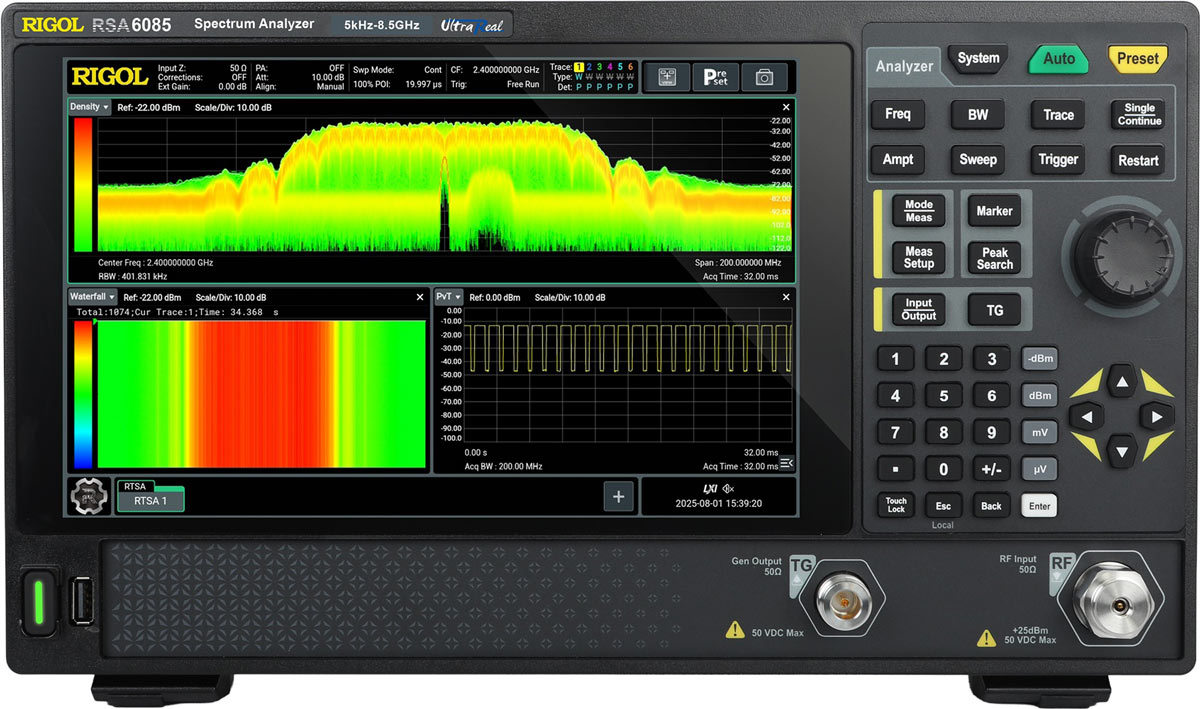

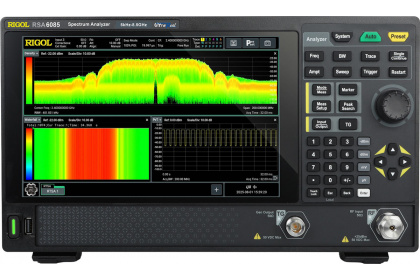

Анализатор спектра реального времени Rigol RSA6085

Анализатор спектра реального времени RIGOL RSA6085, построенный на модернизированной платформе UltraReal, сочетает в себе высокопроизводительный захват сигнала, расширенный анализ и портативную конструкцию, что позволяет избежать традиционных лабораторных ограничений.
Благодаря переключению режимов одним щелчком мыши, удаленному веб-управлению и легкому форм-фактору это базовая платформа для исследований и разработок, проверки подлинности и устранения неполадок, обеспечивающая высокую производительность в действительно портативной форме.

Особенности и преимущества:

Диапазон частот от 5 кГц до 8.5 ГГц — от низкочастотной связи до микроволнового радара.
Полоса пропускания 200 МГц в режиме реального времени, скорость развертки 4 ТГц/с — быстрый и точный захват переходных сигналов.
Широкий анализ и демодуляция сигналов в полосе пропускания 200 МГц.
Пять режимов в одном устройстве: Анализатор спектра общего назначения (GPSA), Анализатор спектра реального времени (RTSA), Векторный анализатор сигналов (VSA), Анализатор электромагнитных помех (EMI), Режим приёмника (ADM) — идеально для НИОКР, производства и сертификации.
Встроенный предусилитель (опция PA) и трекинг-генератор (опция T08) — готовы к использованию, внешние модули не требуются.
Компактный и портативный, легко устанавливается в полевых условиях.
Управление с помощью сенсорных клавиш, поддерживает веб-управление для удаленного доступа.
Интерфейсы USB, LAN, HDMI, SCPI совместимы — готовы к интеграции и автоматизации.

Технические характеристики Rigol RSA6085:

• Рабочий диапазон входных частот: от 5 кГц до 8.5 ГГц;
• Высокая скорость сканирования: до 4 ТГц/с;
• Полоса анализа в реальном времени: до 200 МГц (опция);
• Низкий отображаемый средний уровень собственных шумов (DANL) с включённым ПУ (опция): < -163 дБм (тип.);
• Низкий уровень фазового шума 1 ГГц@ 10 кГц: < -108 дБн/Гц (тип.);
• Погрешность измерения амплитуды: <1.0 дБ (ном);
• Наилучшее разрешение по частоте (RBW): 1 Гц;
• Встроенный следящий генератор (опция): до 8.5 ГГц;
• Высокий SFDR (динамический диапазон свободный от паразитных составляющих): < - 60 дБн (тип);
• Анализ сигналов векторных видов модуляции (опция);
• Встроенные фильтры ЭМС (-6 дБ) и квазипиковый детектор (опция);
• Емкостной сенсорный экран 10.1 дюйма с поддержкой жестов;
• Встроенные USB, LAN, HDMI интерфейсы связи;
• Web-control;
• Программное обеспечение для ПК;
• Портативное исполнение;
• Возможность автономной работы от аккумуляторной батареи (опция);
• Вход/выход сигнала синхронизации.

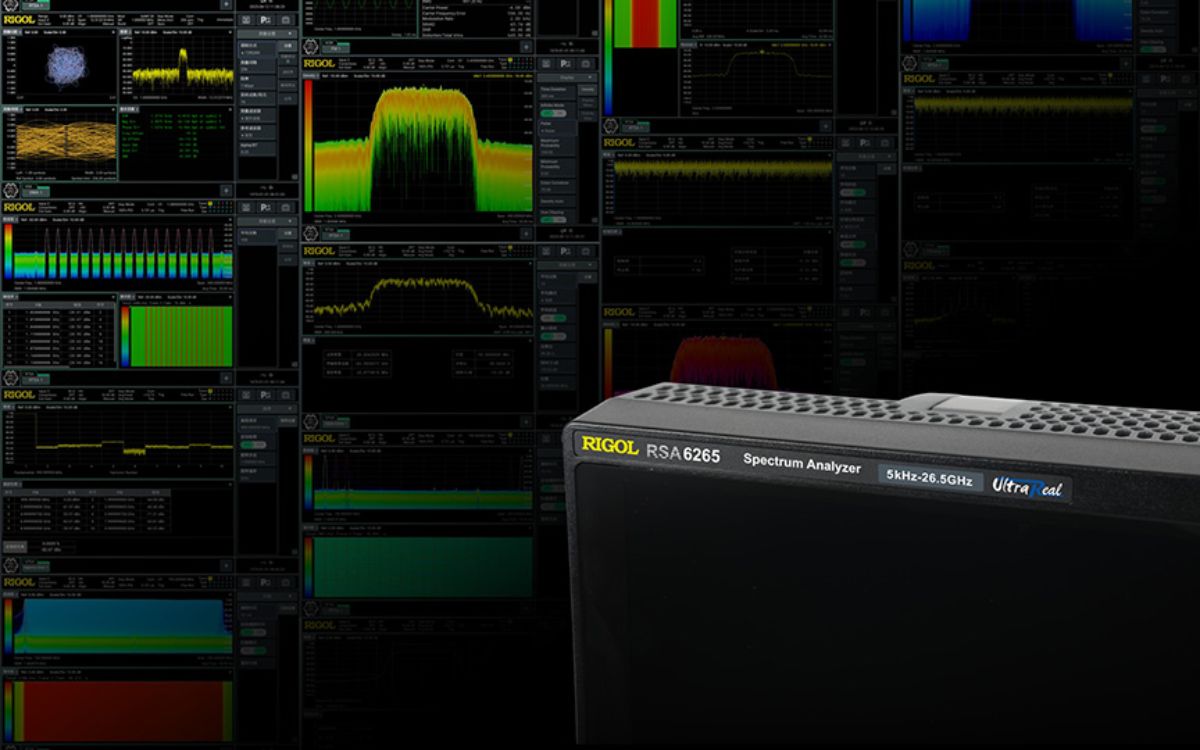

Анализаторы спектра Rigol серии RSA6000:

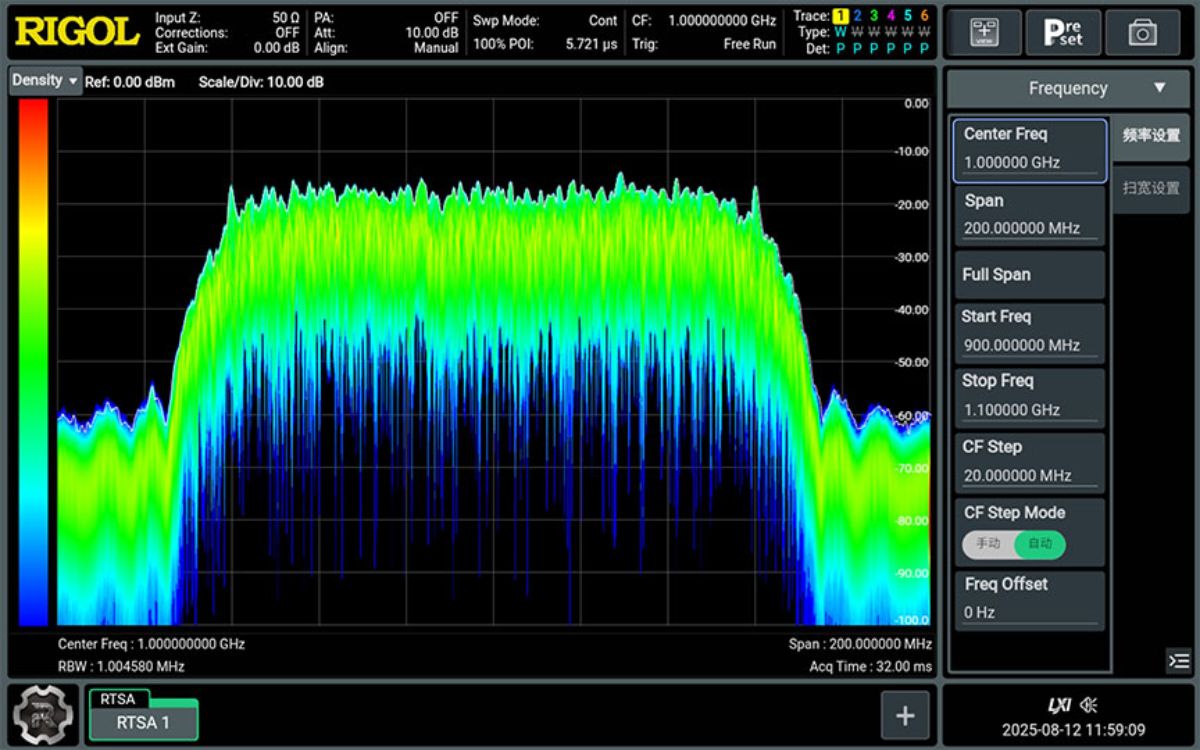

Лидирующая в своем классе полоса реального времени 200 МГц

Обеспечивает захват сигналов в сложных электромагнитных условиях, легко справляется с такими задачами, как анализ множественных сигналов и мгновенных помех, быстро фиксирует аномальные сигналы и повышает эффективность НИОКР и поиска неисправностей.

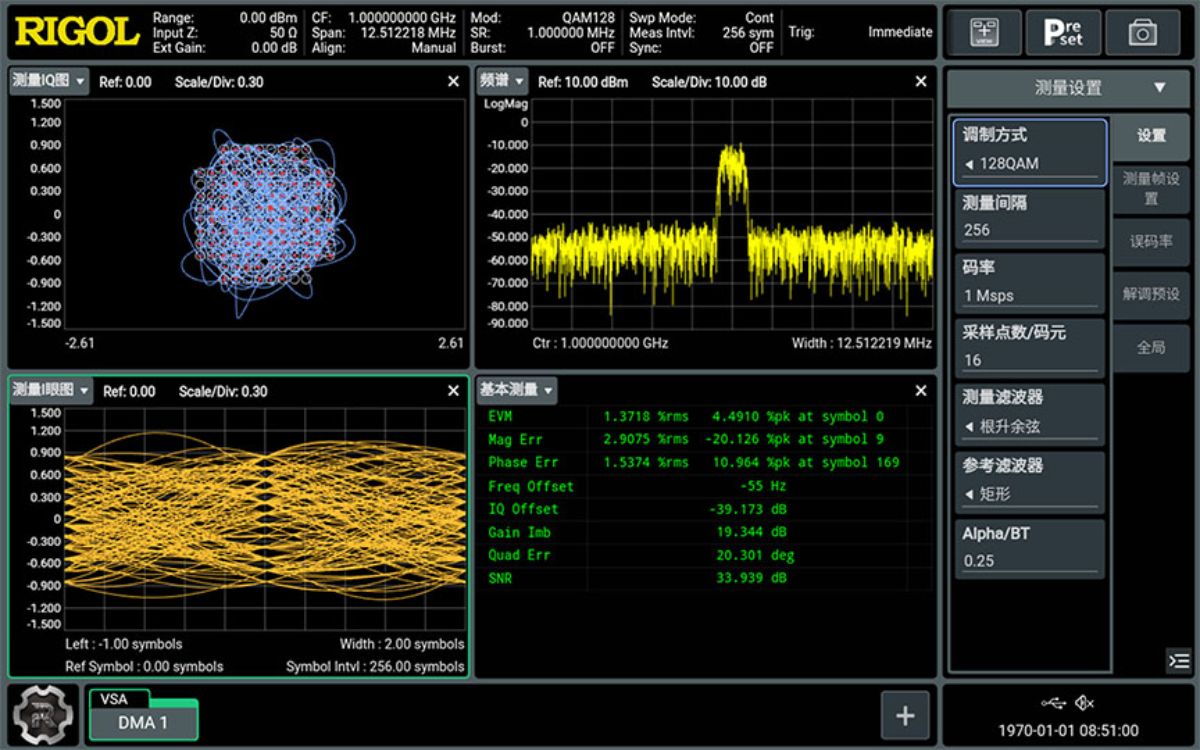

Полностью обновленная полоса демодуляционного анализа: 200 МГц

Полоса векторной демодуляции 200 МГц - позволяет легко выполнять углубленный анализ и оценку характеристик различных широкополосных сигналов связи.

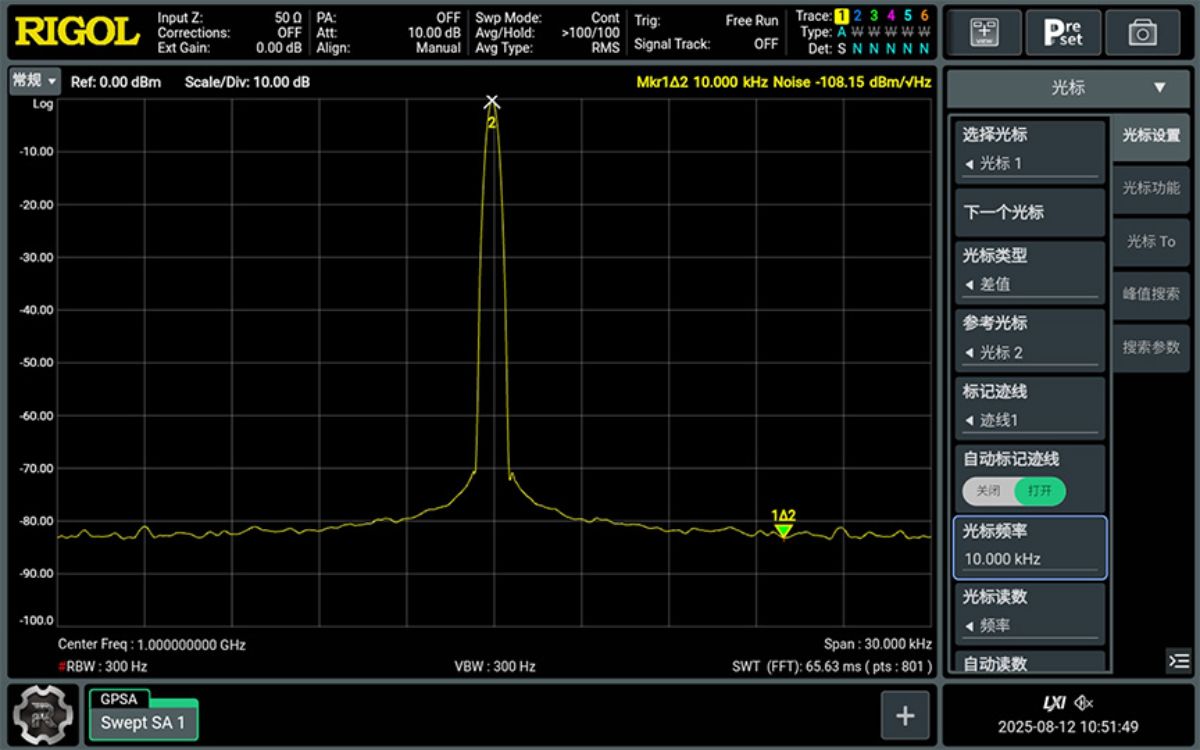

Фазовый шум: -108 дБн/Гц при 1 ГГц, отстройка 10 кГц

Превосходные характеристики фазового шума обеспечивают чистый опорный генератор для высокочувствительных измерений, гарантируя точные и достоверные результаты.

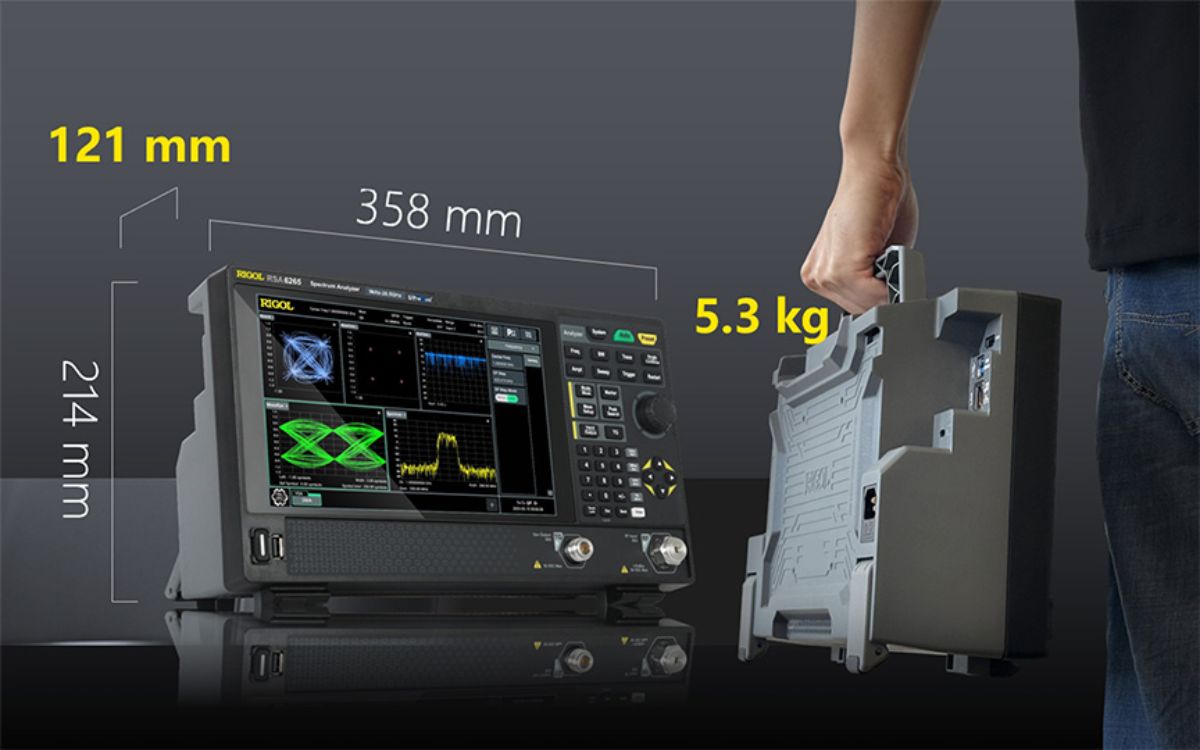

Компактный размер, портативный дизайн

Благодаря компактному и портативному исполнению, анализатор легко размещается на лабораторном стенде и эффективно работает в сложных полевых условиях, обеспечивая высокопроизводительные измерения в любом месте.

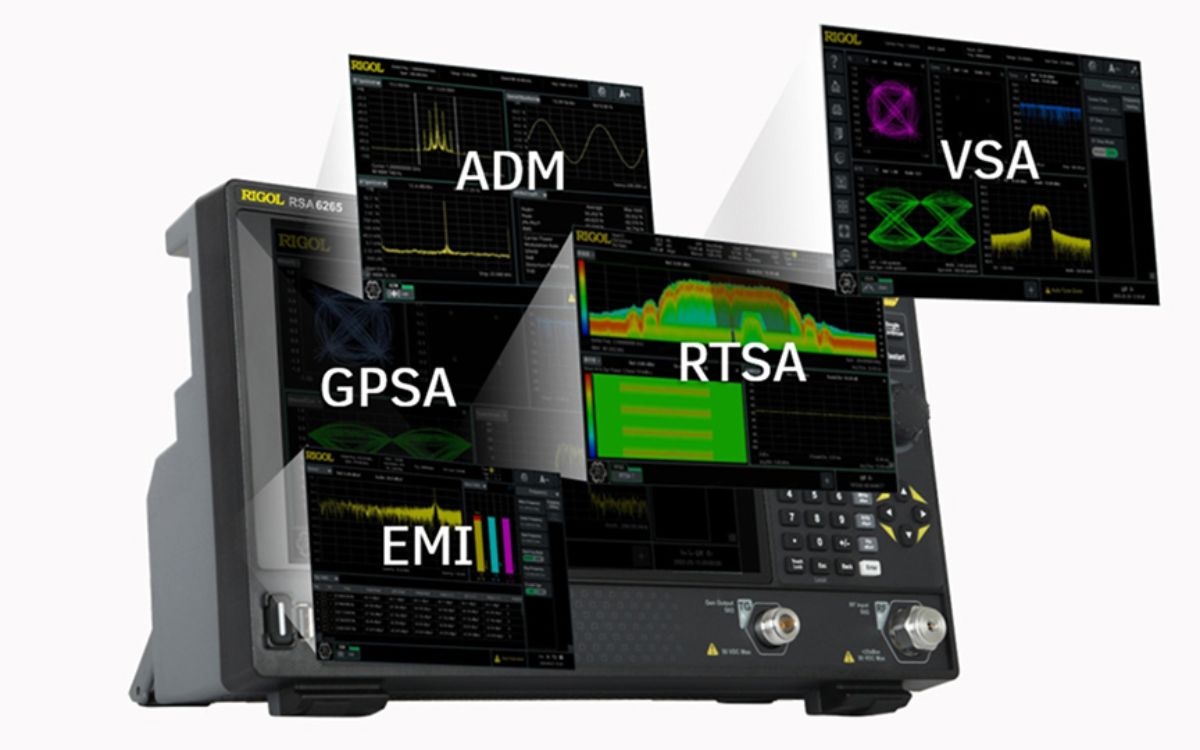

5-в-1: Многофункциональное решение

Один прибор выполняет пять функций, объединяя в себе пять ключевых возможностей. Это позволяет значительно экономить рабочее пространство и инвестиции в оборудование, а также повышает эффективность комплексных измерений.

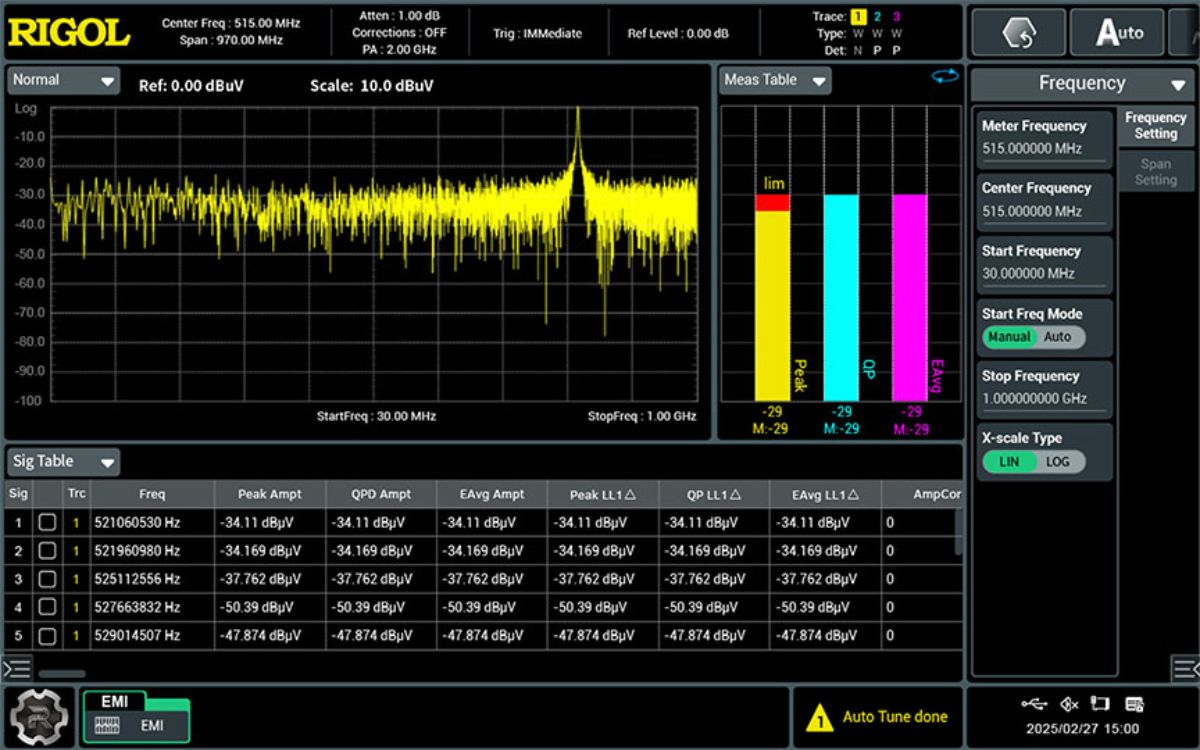

Выполнение предварительных испытаний на кондуктивные/излучаемые помехи с помощью встроенного ПО для тестирования ЭМС

Встроенное прикладное программное обеспечение для предварительных испытаний ЭМС в сочетании с фильтром, соответствующим стандарту CISPR, проводит предварительные испытания кондуктивных и излучаемых помех изделия. Это позволяет выявить и устранить источники кондуктивных и излучаемых помех, ускоряя тем самым вывод продукта на рынок.

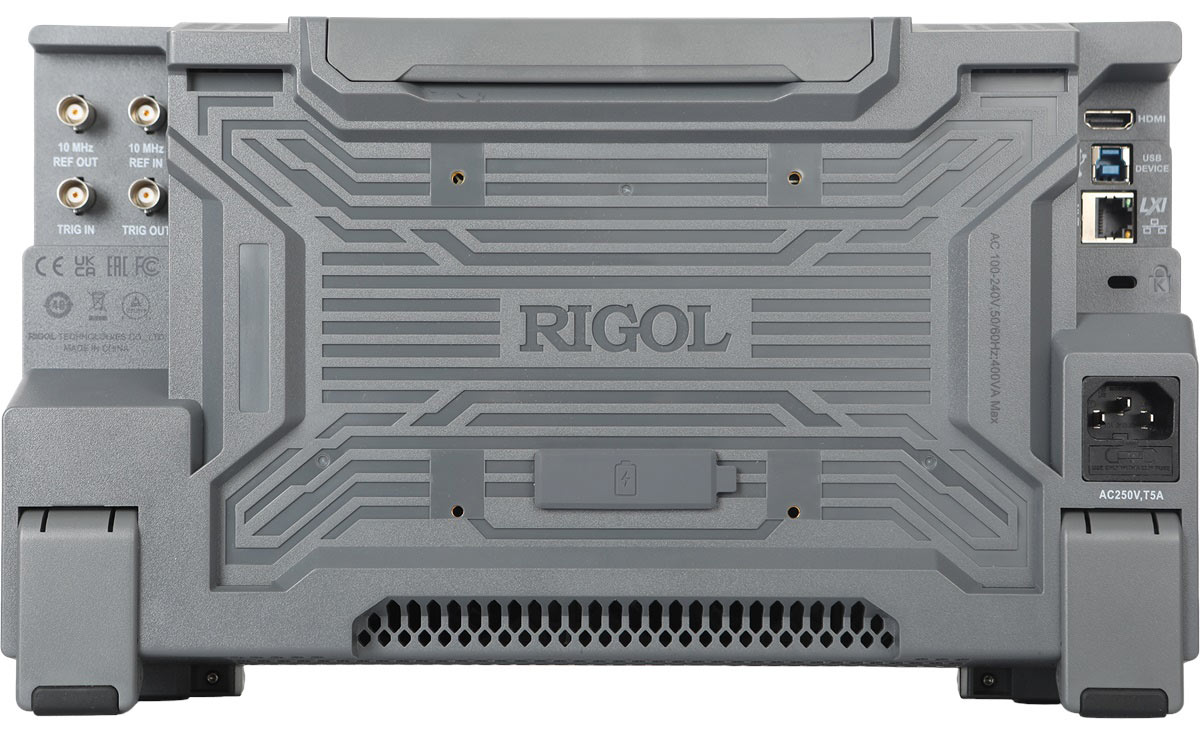

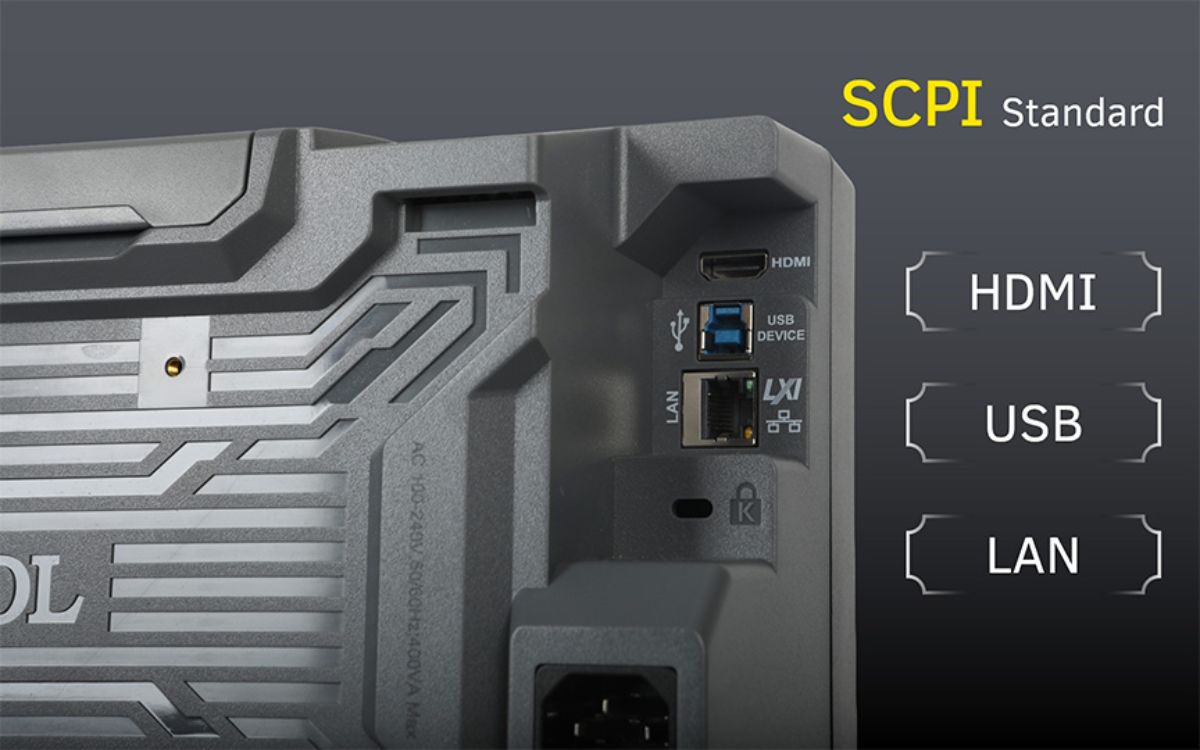

Наличие множества интерфейсов и поддержка стандартного набора команд SCPI

Устройство оснащено различными интерфейсами для удаленного управления, такими как USB, LAN и HDMI, и поддерживает стандартные команды SCPI. Это позволяет легко создавать автоматизированные измерительные системы и ускорять процесс разработки продукции.

Интерфейс, оптимизированный для сенсорного управления

Новый сенсорный интерфейс обеспечивает плавную работу, сравнимую с планшетом, делая сложные спектральные измерения интуитивно понятными, эффективными и не требующими усилий.
