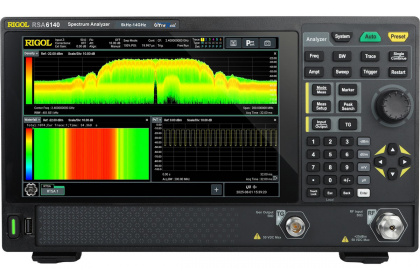

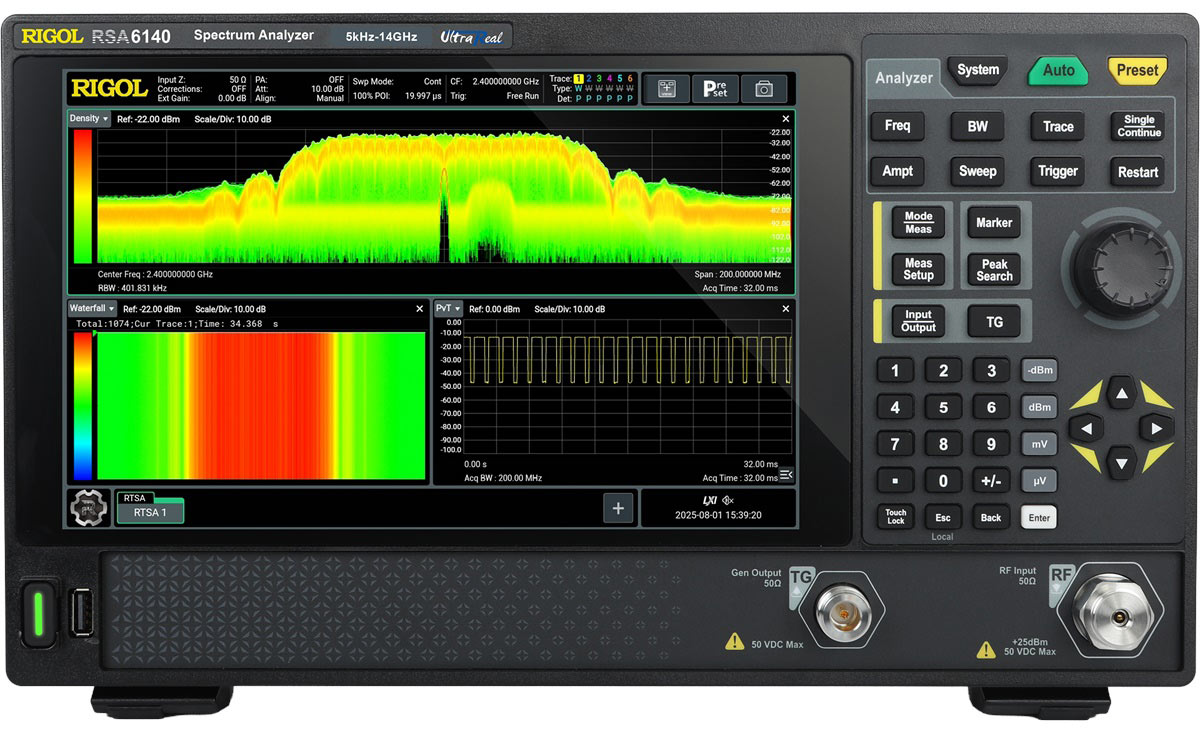

Анализатор спектра реального времени Rigol RSA6140

Rigol  RSA6140 — анализатор спектра реального времени со встроенным следящим генератором RSA6140 на базе обновлённой платформы Ultra Real. Это высокопроизводительный измерительный прибор, разработанный для решения задач, требующих высокой точности измерений, которая обеспечивается благодаря низкому уровню собственных фазовых шумов, широкой полосе анализа, большому динамическому диапазону, значительной стабильности амплитудных и частотных параметров.

Особенности и преимущества:

Диапазон частот от 5 кГц до 14 ГГц — от низкочастотной связи до микроволнового радара.
Полоса пропускания 200 МГц в режиме реального времени, скорость развертки 4 ТГц/с — быстрый и точный захват переходных сигналов.
Широкий анализ и демодуляция сигналов в полосе пропускания 200 МГц.
Пять режимов в одном устройстве: GPSA, RTSA, VSA, EMI, ADM — идеально подходят для исследований и разработок, производства и соответствия требованиям.
Встроенный предусилитель (опция PA) и трекинг-генератор (опция T08) — готовы к использованию, внешние модули не требуются.
Компактный и портативный, легко устанавливается в полевых условиях.
Управление с помощью сенсорных клавиш, поддерживает веб-управление для удаленного доступа.
Интерфейсы USB, LAN, HDMI, SCPI совместимы — готовы к интеграции и автоматизации.

Технические характеристики:

• Рабочий диапазон входных частот: от 5 кГц до 14 ГГц;
• Высокая скорость сканирования: до 4 ТГц/с;
• Полоса анализа в реальном времени: до 200 МГц (опция);
• Низкий отображаемый средний уровень собственных шумов (DANL) с включённым ПУ (опция): < -163 дБм (тип.);
• Низкий уровень фазового шума 1 ГГц@ 10 кГц: < -108 дБн/Гц (тип.);
• Погрешность измерения амплитуды: <1.0 дБ (ном);
• Наилучшее разрешение по частоте (RBW): 1 Гц;
• Встроенный следящий генератор (опция): до 8,5 ГГц;
• Высокий SFDR (динамический диапазон свободный от паразитных составляющих): < - 60 дБн (тип);
• Анализ сигналов векторных видов модуляции (опция);
• Встроенные фильтры ЭМС (-6 дБ) и квазипиковый детектор (опция);
• Емкостной сенсорный экран 10.1 дюйма с поддержкой жестов;

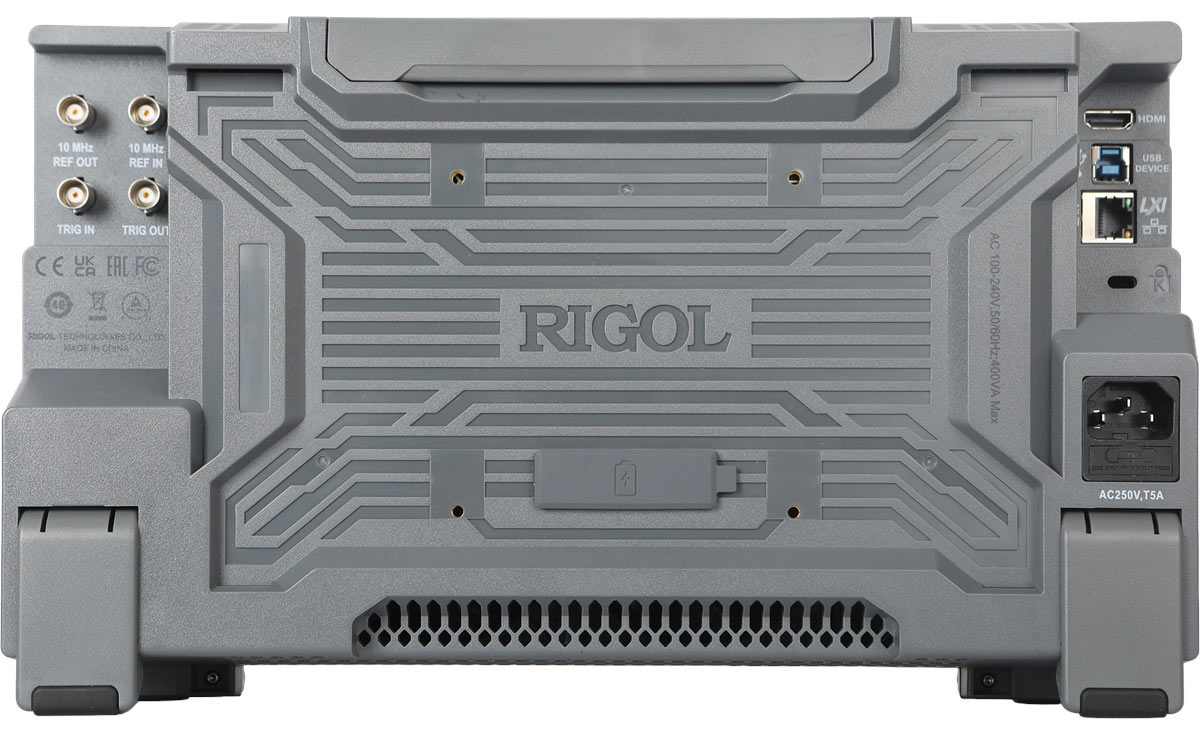

• Встроенные USB, LAN, HDMI интерфейсы связи;
• Web-control;
• Программное обеспечение для ПК;
• Портативное исполнение;
• Возможность автономной работы от аккумуляторной батареи (опция);
• Вход/выход сигнала синхронизации.
