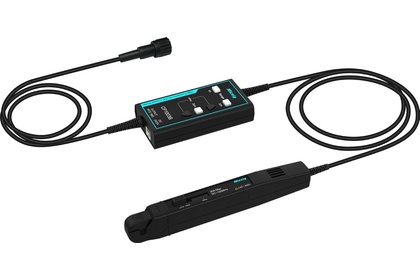

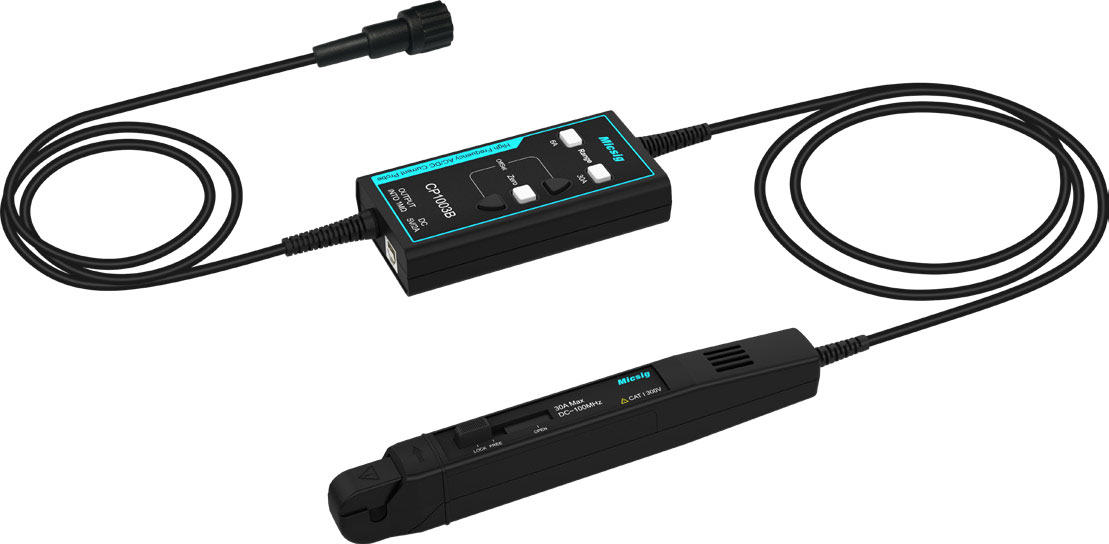

Осциллографический токовый пробник AC/DC Micsig CP503B

Micsig
Осциллографический токовый пробник AC/DC Micsig CP503B
100 580 Р
100580 RUB
купитьоформить
На складе: достаточно
Артикул
№ 03098
Гарантия Гарантия
12 месяцев
Полоса пропускания
50 МГц
100 МГц
100 МГц
50 МГц
Коэф. деления
x2, x10
x2, x10
x2, x10
x2, x10
Токовый
Да
Да
Да
Да
Автодетектирование делителя осциллографом


Да
Да

Micsig CP503B является экономичной заменой пробникам Tektronix TCP202A, Tektronix TCP2020, Tektronix TCP0020.

Габариты упаковки 32x23x10.5 см   Вес в упаковке 1.4 кг

Модель Micsig CP503B

Полоса пропускания

100 МГц

Длительность фронта

≤7 нс

Диапазоны измерения

6 А (x2): 20 мА~6 А;

30 А (x10): 50 мА~30 А

Чувствительность, приведенная к выходу

1 В/2 А (6 А)

1 В/10 А (30 А)

Погрешность для постоянного тока

(типовое)

±1%±10 мА(6A )

±1%±50 мА(30A)

Время задержки сигнала

<30 нс(6 А )
<30 нс(30 А)

Максимальный измеряемый ток

30 А амплитуда переменного тока,60 А размах,21.21 Аскз

Шумы ≤1.4 мАскз(полоса 20 Мгц, диапазон 30A, x10)

Категория измерения

CAT II 300 В

Макс. диаметр проводника с током

5 мм

Индикация перегрузки

мигание подсветки кнопки

Питание

5 В, постоянный ток

Интерфейс

стандартный BNC

Язык Версия Размер и тип

Каталог продукции Micsig

Планшетные осциллографы, автомобильные осциллографы, осциллографические пробники, аксессуары

Английский 2024 5.20 Мб, PDF Скачать

Высокочастотные токовые пробники AC/DC Micsig CP

Высокочастотные пробники постоянное/переменного тока CP1003/CP1003B/CP503/CP503B

Английский 2022 2.09 Мб, PDF Скачать

Micsig High Frequency AC / DC Current Probe unboxing
