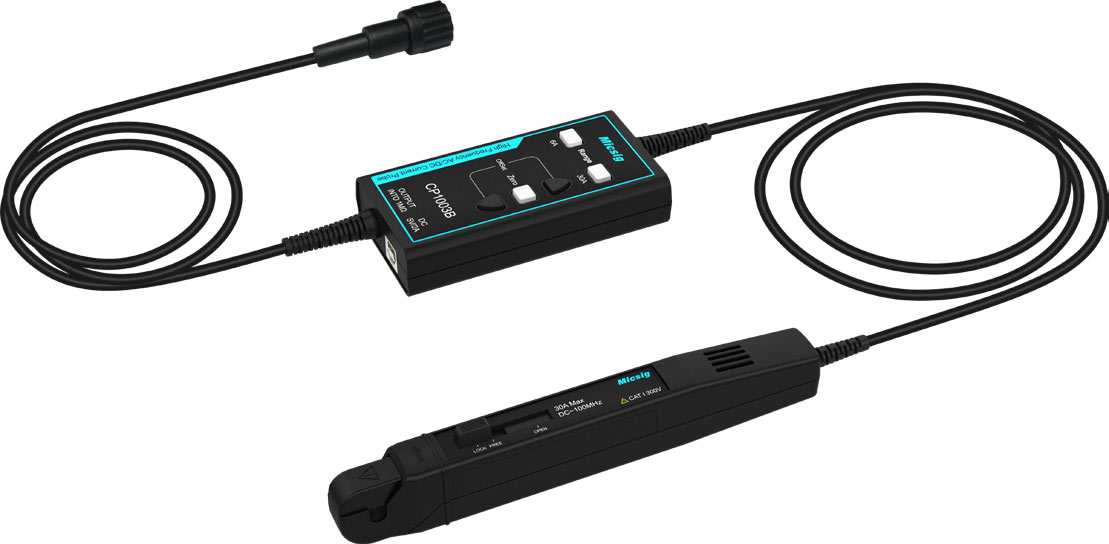

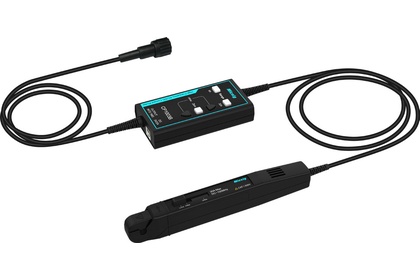

Осциллографический токовый пробник AC/DC Micsig CP1003B

Micsig
Осциллографический токовый пробник AC/DC Micsig CP1003B
108 195 Р
108195 RUB
купитьоформить
На складе: достаточно
Артикул
№ 03097
Гарантия Гарантия
12 месяцев
Полоса пропускания
100 МГц
50 МГц
100 МГц
50 МГц
Коэф. деления
x2, x10
x2, x10
x2, x10
x2, x10
Токовый
Да
Да
Да
Да
Автодетектирование делителя осциллографом


Да
Да

Micsig CP1003B является экономичной заменой пробникам Tektronix TCP0030A и Tektronix TCP312A.

Габариты упаковки 32x23x10.5 см   Вес в упаковке 1.4 кг

Модель Micsig CP1003B

Полоса пропускания

100 МГц

Длительность фронта

≤3.5 нс

Диапазоны измерения

6 А (x2): 20 мА~6 А;

30 А (x10): 50 мА~30 А

Чувствительность, приведенная к выходу

1 В/2 А (6 А)

1 В/10 А (30 А)

Погрешность для постоянного тока

(типовое)

±1%±10 мА(6A )

±1%±50 мА(30A)

Время задержки сигнала

<30 нс(6 А )
<30 нс(30 А)

Максимальный измеряемый ток

30 А амплитуда переменного тока,60 А размах,21.21 Аскз

Шумы ≤1.4 мАскз(полоса 20 Мгц, диапазон 30A, x10)

Категория измерения

CAT II 300 В

Макс. диаметр проводника с током

5 мм

Индикация перегрузки

мигание подсветки кнопки

Питание

5 В, постоянный ток

Интерфейс

стандартный BNC
