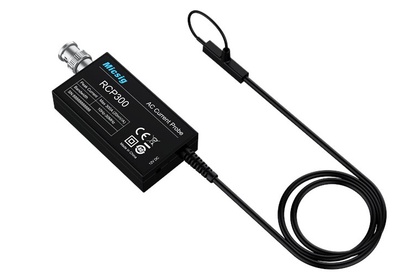

Осциллографический токовый пробник AC с поясом Роговского Micsig RCP300-XS

Micsig
Осциллографический токовый пробник AC с поясом Роговского Micsig RCP300-XS
73 725 Р
73725 RUB
купитьоформить
На складе: заканчивается
Артикул
№ 03344
Гарантия Гарантия
12 месяцев


Токовые пробники с катушкой Роговского серии RCP измеряют переменный ток с полосой пропускания до 30 МГц, точность до 2%, измеряет высокочастотные, большие токовые сигналы более легко и точно.

RCP отличается превосходными характеристиками и изысканным дизайном, тонкая, гибкая, зажимная катушка Роговского позволяет пользователю проводить измерения без повреждения проводника и без помех для исследуемого устройства. Длина провода и размер катушки могут быть настроены, что обеспечивает различные возможности выбора для ежедневного проектирования и устранения неисправностей.

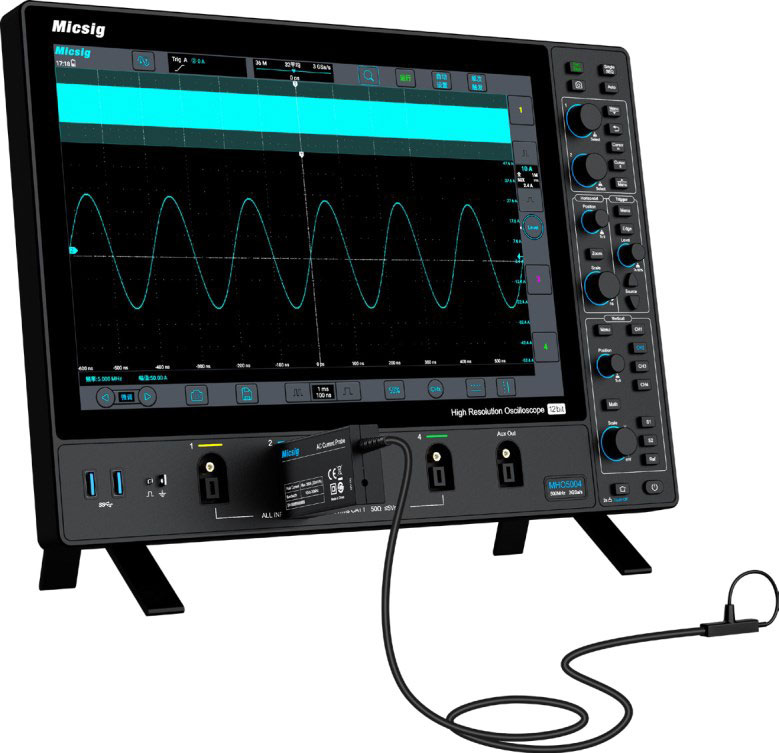

Интерфейс BNC
Стандартный интерфейс BNC, совместимый с любым осциллографом.




Минимальное поперечное сечение катушки
Диаметр поперечного сечения катушки составляет всего 1.6 мм, что позволяет инженерам измерять ток в самых труднодоступных частях схемы, например, в микросхемах с узким расстоянием между выводами, таких как TO-220, TO-47.




Измерение предельного тока полевых (MOSFET) транзисторов
Серия RCP обладает превосходными возможностями высокочастотных измерений, легко справляется с высокоскоростными сигналами и быстро меняющимися формами тока, помогая наблюдать высокочастотные гармонические составляющие при измерении предельного тока полевых (MOSFET) тразисторов.






Области применения:

  • Измерение тока частоты 50/60 Гц
  • Измерение гармонических составляющих тока
  • Измерение токов выводов в устройствах MOSFET или IGBT
  • Измерение тока нагрузки и гармоник высокого порядка в силовой электронике
  • Разработка и диагностика силовых преобразователей



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ MICSIG RCP300-XS:

Модель Micsig RCP300-XS Rogowski coil
Диапазон 300 А
Частота 10 Гц - 30 МГц
Чувствительность 20 мВ/А  (50X)
Точность 2%
Выходной шум <18 мВп-п
Время задержки 22.4 нс
Максимальное напряжение переменный ток 1 кВскз (1 мин.), (50 Гц/60 Гц); только катушка Роговского
Точность позиционирования проводника ±1% (отклонение от центра)

Рабочая температура

базовый блок: 0°C - 55°C;
катушка: - 20°C - 125°C
Выходное сопротивление 1 МОм
Питание 12 В пост.
Максимальный размер проводника 20 мм
Диаметр поперечного сечения катушки 1.6 мм
Габариты внешнего блока, мм 40x70x17
Длина выходного кабеля около 150 см
Язык Версия Размер и тип

Инструкция на токовые пробники с катушкой Роговского Micsig серии RCP

RCP60XS, RCP300XS, RCP600XS, RCP1200XS, RCP3000XS, RCP6000XS

Английский 1.0 777.41 Кб, PDF Скачать

Каталог продукции Micsig

Планшетные осциллографы, автомобильные осциллографы, осциллографические пробники, аксессуары

Английский 2024 5.20 Мб, PDF Скачать
