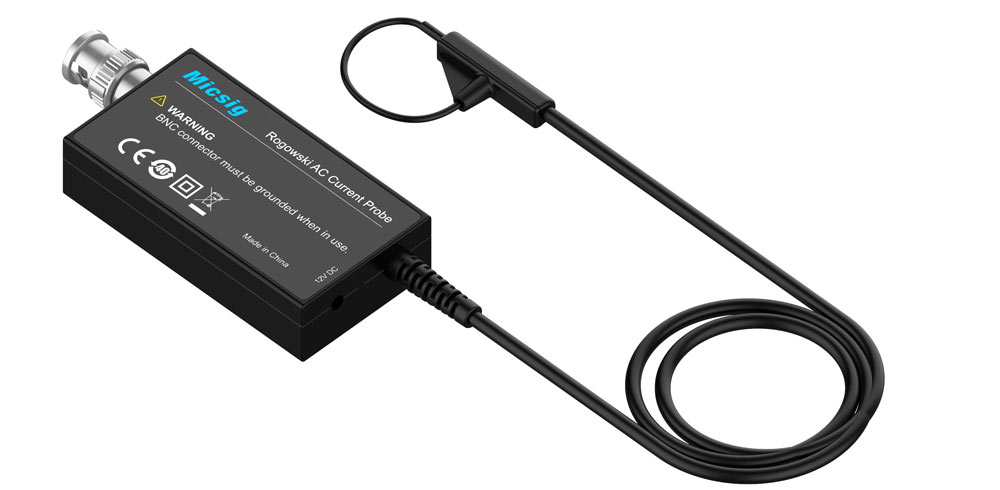

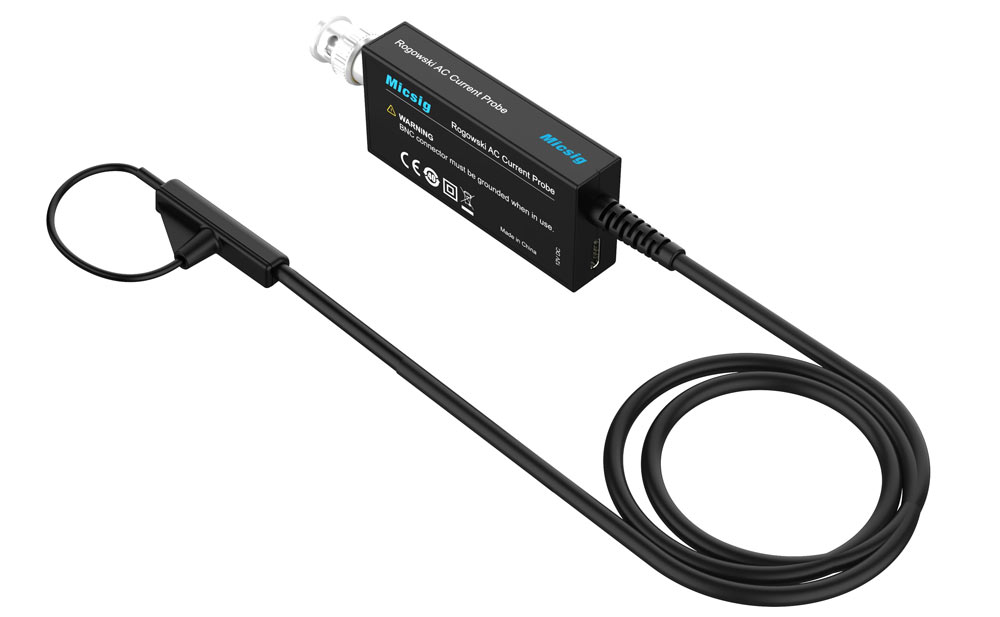

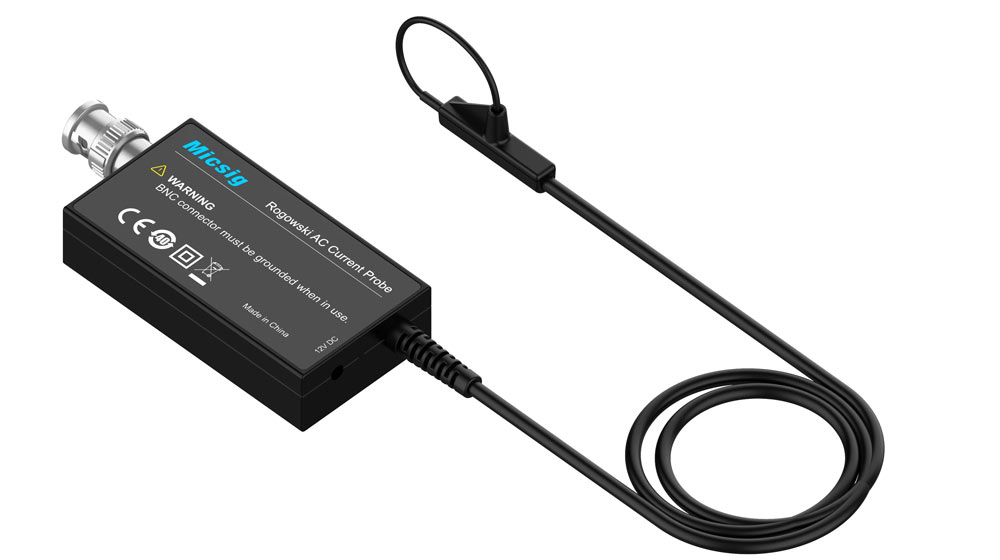

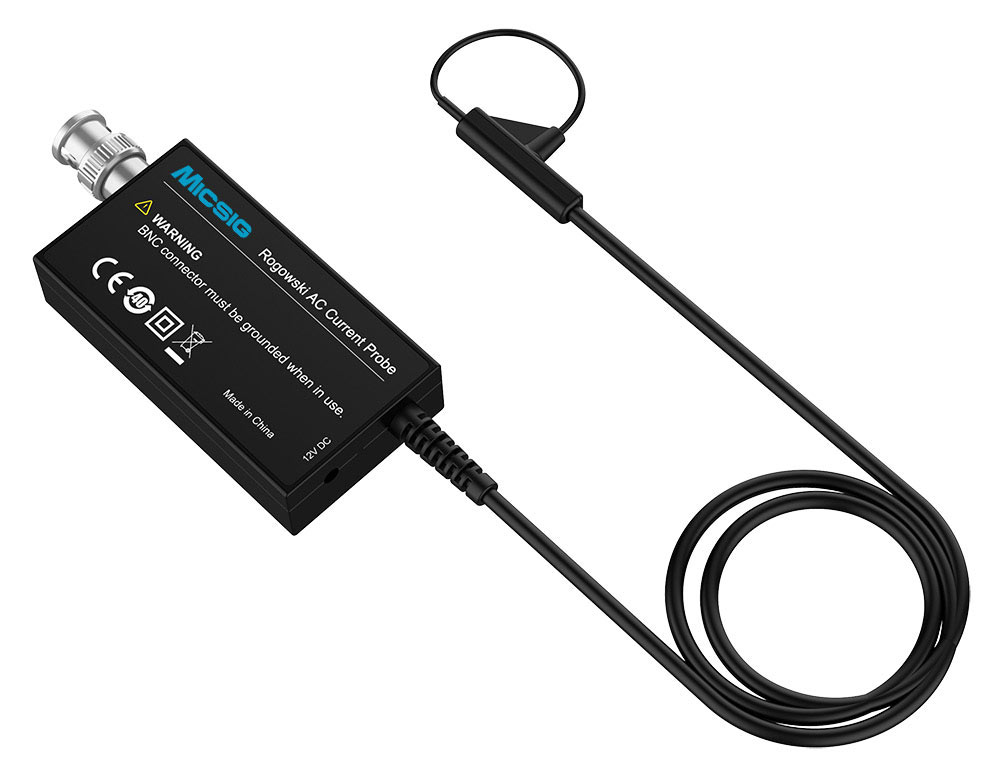

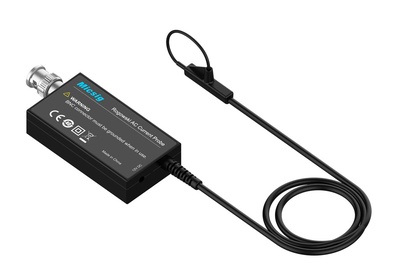

Осциллографический токовый пробник AC с поясом Роговского Micsig RCP3000XS
На складе: отсутствует
№ 03493
Гарантия12 месяцев
Токовые пробники с катушкой Роговского серии RCP измеряют переменный ток с полосой пропускания до 30 МГц, точность до 2%, измеряет высокочастотные, большие токовые сигналы более легко и точно.
RCP отличается превосходными характеристиками и изысканным дизайном, тонкая, гибкая, зажимная катушка Роговского позволяет пользователю проводить измерения без повреждения проводника и без помех для исследуемого устройства. Длина провода и размер катушки могут быть настроены, что обеспечивает различные возможности выбора для ежедневного проектирования и устранения неисправностей.

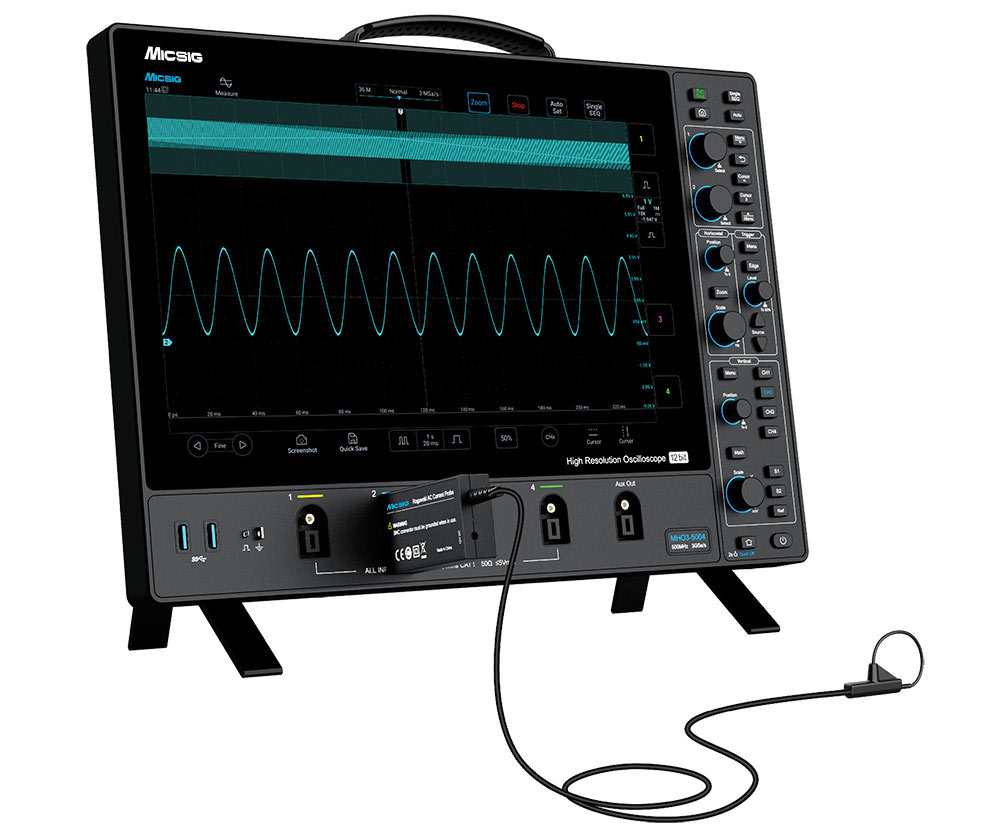

Интерфейс BNC
Стандартный интерфейс BNC, совместимый с любым осциллографом.
Минимальное поперечное сечение катушки
Диаметр поперечного сечения катушки составляет всего 1.6 мм, что позволяет инженерам измерять ток в самых труднодоступных частях схемы, например, в микросхемах с узким расстоянием между выводами, таких как TO-220, TO-47.
Измерение предельного тока полевых (MOSFET) транзисторов
Серия RCP обладает превосходными возможностями высокочастотных измерений, легко справляется с высокоскоростными сигналами и быстро меняющимися формами тока, помогая наблюдать высокочастотные гармонические составляющие при измерении предельного тока полевых (MOSFET) тразисторов.
Области применения:
- Измерение тока частоты 50/60 Гц
- Измерение гармонических составляющих тока
- Измерение токов выводов в устройствах MOSFET или IGBT
- Измерение тока нагрузки и гармоник высокого порядка в силовой электронике
- Разработка и диагностика силовых преобразователей
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ MICSIG RCP3000XS:
| Модель | Micsig RCP3000XS Rogowski coil |
| Диапазон | 3000 А |
| Частота | 3 Гц - 30 МГц |
| Чувствительность | 2 мВ/А (500X) |
| Точность | 2% |
| Выходной шум | <5 мВп-п |
| Время задержки | 20 нс |
| Максимальное напряжение | переменный ток 1 кВскз (1 мин.), (50 Гц/60 Гц); только катушка Роговского |
| Точность позиционирования проводника | ±1% (отклонение от центра) |
|
Рабочая температура |
базовый блок: 0°C - 55°C; катушка: - 20°C - 125°C |
| Выходное сопротивление | 1 МОм |
| Питание | 12 В пост. |
| Максимальный размер проводника | 20 мм |
| Диаметр поперечного сечения катушки | 1.6 мм |
| Габариты внешнего блока, мм | 40x70x17 |
| Длина выходного кабеля | около 150 см |
