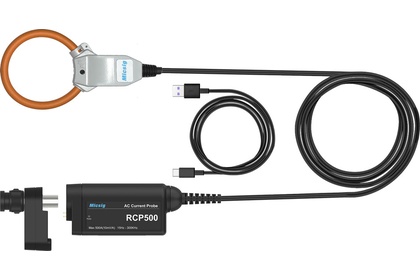

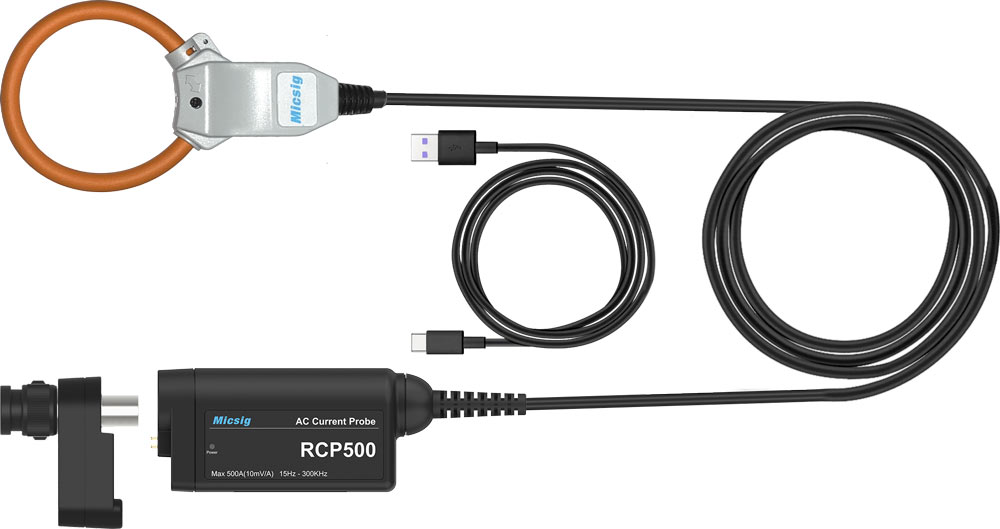

Осциллографический токовый пробник AC с поясом Роговского Micsig RCP500
22 815 Р
купитьоформить
На складе: заканчивается
Артикул
№ 03106
№ 03106
Гарантия12 месяцев
Полоса пропускания
0.3 МГц
Макс. вх. напряжение
10 000 В
Токовый
Да
Максимальный пиковый ток
500 Аpk
Автодетектирование делителя осциллографом
Да

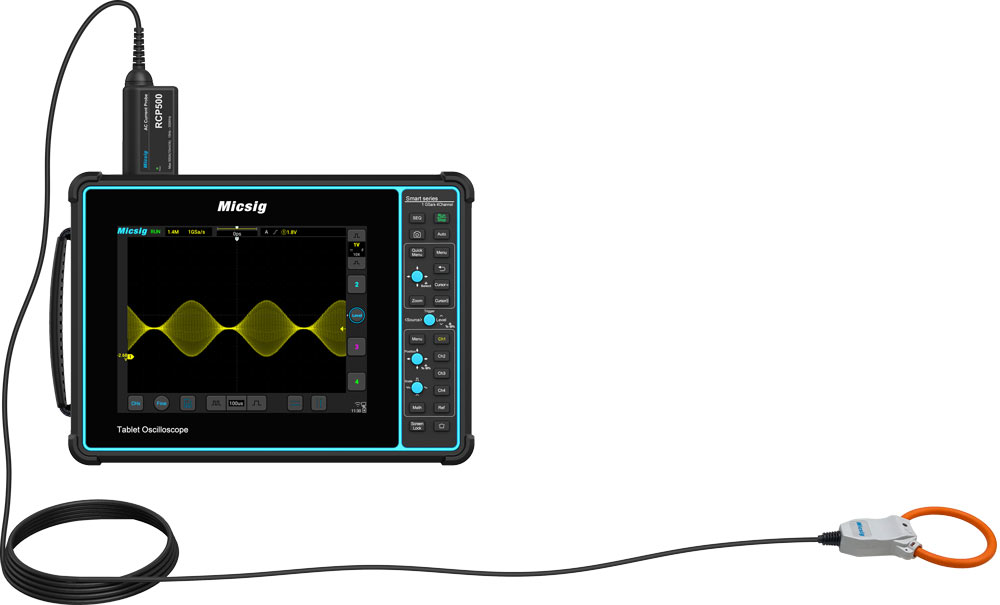

Подходит для работы с интерфейсом Micsig UPI, который напрямую питает датчики (не требуется дополнительного источника питания) и автоматически синхронизирует с осциллографом коэффициент деления.

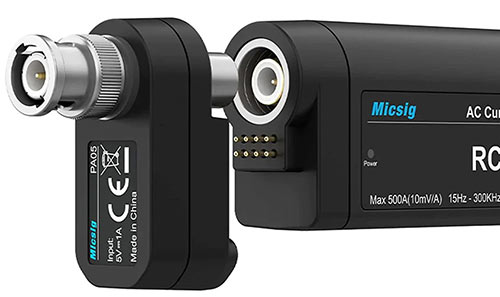

Комплектуется дополнительным адаптером Micsig PA05 и кабелем USB (для работы с любым осциллографом с разъемом BNC и питанием от USB, работает только с Micsig RCP500).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ MICSIG RCP500:
| Модель | Micsig RCP500 Rogowski coil |
| Диапазон | 200 мА - 500 А |
| Частота | 15 Гц - 300 кГц (-3 дБ) |
| Чувствительность | 10 мВ/А |
| Точность | 1% |
| Точность фазы | ≤ 0.8° (45 Гц - 66 Гц) |
| Выходной шум | <2 мВскз |
| Максимальное напряжение | переменный ток 10 кВскз (1 мин.), (50 Гц/60 Гц); только катушка Роговского |
| Точность позиционирования проводника | ±1% (отклонение от центра) |
| Влияние внешних магнитных полей | 1.5 % или ниже (400 А, 50/60 Гц) |
|
Рабочая температура |
- 20°C - 70°C |
| Класс безопасности | CAT III 1000 В / CAT IV 600 В |
| Выходное сопротивление | высокое сопротивление |
| Питание | 5 В пост.; Micsig UPI / USB |
| Максимальный размер проводника | 50 мм |
| Толщина катушки Роговского | 6 мм |
| Габариты внешнего блока, мм | 37x82x22 |
| Длина выходного кабеля | около 200 см |

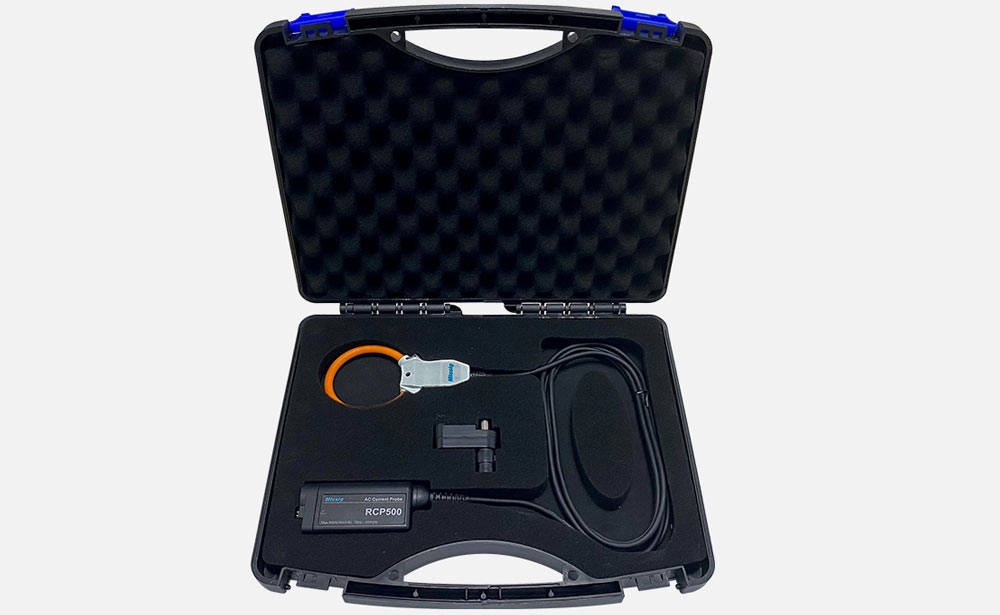

| Комплектация | Micsig RCP500, Micsig PA05, кейс, USB кабель |
| Язык | Версия | Размер и тип | |||
|
Планшетные осциллографы, автомобильные осциллографы, осциллографические пробники, аксессуары |
Английский | 2025 | 5.89 Мб, PDF | Скачать | |
|
Инструкция на токовый пробник Micsig RCP500 RCP500 |
Английский | 1.0 | 524.03 Кб, PDF | Скачать | |
