Цифровые осциллографы Rigol серии MSO7000/DS7000

DS7014 | DS7024 | DS7034 | DS7054 | MSO7014 | MSO7024 | MSO7034 | MSO7054

Серия Rigol MSO7000/DS7000 – это многофункциональные и высокопроизводительные цифровые осциллографы с современным, гибким пользовательским интерфейсом, благодаря архитектуре UltraVision II от компании RIGOL и инновационному набору микросхем Phoenix.

Серия Rigol MSO7000/DS7000 – это интеграция в одном устройстве 6 независимых средств измерения: цифровой осциллограф, 16-канальный логический анализатор, генератор сигнала произвольной формы, цифровой вольтметр, 6-разрядный частотомер / счетчик импульсов и анализатор протоколов. Модели с полосой пропускания от 100 до 500 МГц имеют по 4 аналоговых измерительных канала, инновационные функции анализа и возможности визуализации, декодирование последовательных протоколов, широкие возможности запуска, расширенные возможности функции БПФ, отображение градациями интенсивности цвета и в виде гистограммы.
Осциллографы серии MSO7000/DS7000 имеют сверхвысокое соотношение частоты дискретизации и полосы пропускания, экстремально большую длину записи, четкое отображение, превосходную скорость захвата осциллограмм сигнала и мощные функции анализа данных; многие характеристики данного прибора достигли потолка текущего уровня техники. Доступны дополнительные принадлежности и опции, а также прикладное программное обеспечение. Все это пробудило к этому прибору большой интерес в таких областях, как системы и средства управления производственным процессом, источники электропитания и автомобильная электроника.



ОСОБЕННОСТИ ЦИФРОВЫХ ОСЦИЛЛОГРАФОВ RIGOL СЕРИИ MSO/DS7000

  • Полоса пропускания аналогового сигнала: 500, 350, 200 и 100 МГц, с поддержкой возможности повышения полосы пропускания
  • 4 аналоговых канала, 1 канал для внешнего запуска и 16 цифровых каналов (опция)
  • Частота дискретизации реального времени до 10 ГГц
  • Длина записи до 500 млн. точек (опция)
  • Высокая скорость регистрации свыше 600 000 осциллограмм в секунду
  • Запись до 450 000 кадров аппаратными средствами в реальном времени и функции непрерывной записи и воспроизведения осциллограмм
  • Объединение в одном приборе 6 независимых средств измерения: цифровой осциллограф, 16-канальный логический анализатор, генератор сигнала произвольной формы, цифровой вольтметр, 6-разрядный частотомер / счетчик импульсов и анализатор протоколов
  • Разнообразие декодируемых последовательных протоколов и запуск согласно сигналам последовательной шины
  • Автоизмерение 41 параметра формы сигнала; функция измерения по всей памяти
  • Разнообразные математические операции, встроенный расширенный анализ БПФ, функция поиска пиковых значений
  • Гистограммный анализ осциллограмм (базовая комплектация)
  • Независимый поиск, кнопки навигации и таблица событий
  • Встроенное программное обеспечение для расширенного анализа мощности (опция)
  • Настраиваемое пользователем однокнопочное управление
  • 10.1-дюймовый сенсорный (емкостной) экран, отображение с 256 уровнями интенсивности, цветовое послесвечение

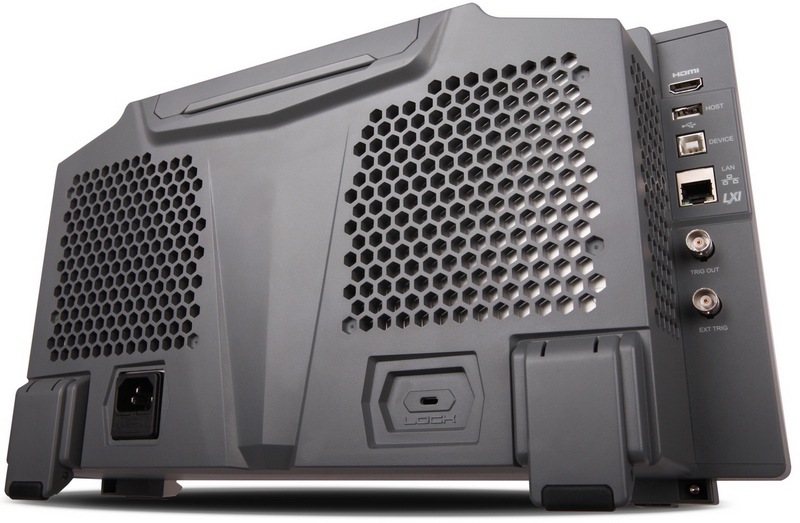

  • Разнообразные интерфейсы: USB HOST&DEVICE, LAN(LXI), HDMI, TRIG OUT и USB-GPIB
  • Дистанционное управление через сеть
  • Сетевое обновление прошивки каждого уникального прибора
  • Уникальный и утонченный промышленный дизайн; простота управления.




Максимальная частота дискретизации 10 ГГц
Высокое разрешение визуализации и высокая детализация сигнала.

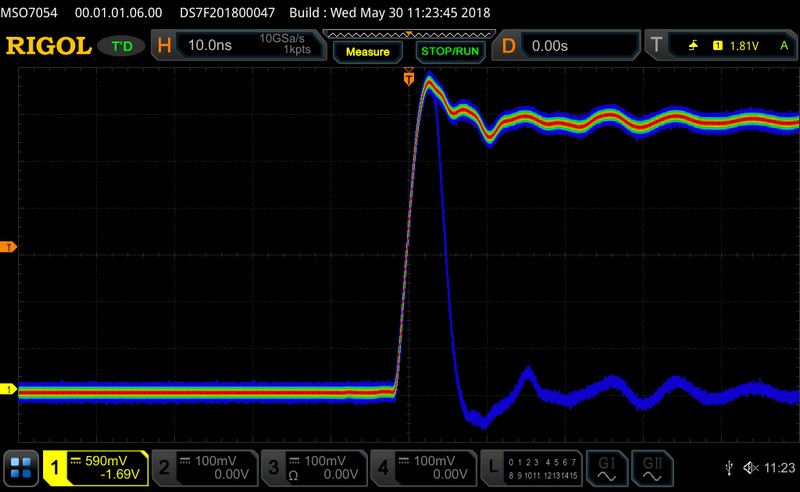

Частота дискретизации 10 ГГц позволяет видеть такие особенности сигнала, как самые короткие всплески или переходные процессы. 20-кратное превышение частоты дискретизации для сигнала 500 МГц при самой короткой развертке или захват до 20 мс данных при 5-кратном превышении частоты дискретизации для сигнала 500 МГц обеспечивают чрезвычайную гибкость анализа сигнала.




Большая длина записи (100 млн. точек для базовой комплектации / 500 млн. точек опционально)
Найдите неуловимые проблемы в сложных цифровых потоках при большой длине записи и высокой частоте дискретизации.

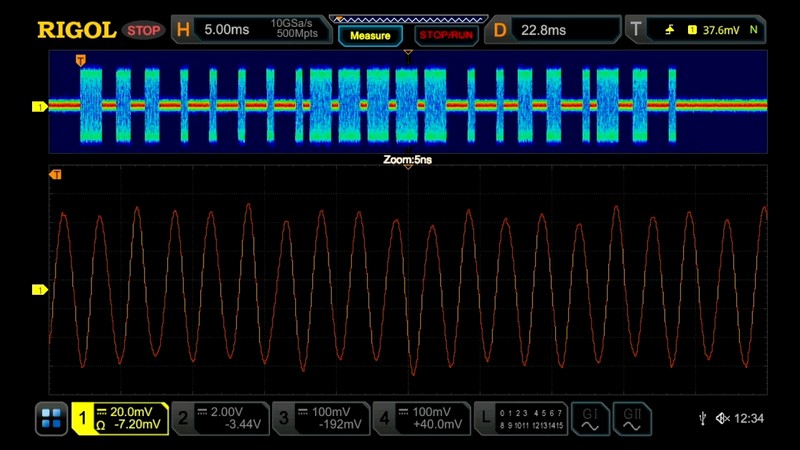

Осциллограф Rigol серии 7000 обеспечит длину записи до 500 млн. точек: использовать такое число отсчетов теперь проще, чем когда-либо. Эти осциллографы обеспечивают полную навигацию поиска и возможности регистрации формы сигнала при столь большой памяти.




6 приборов в одном

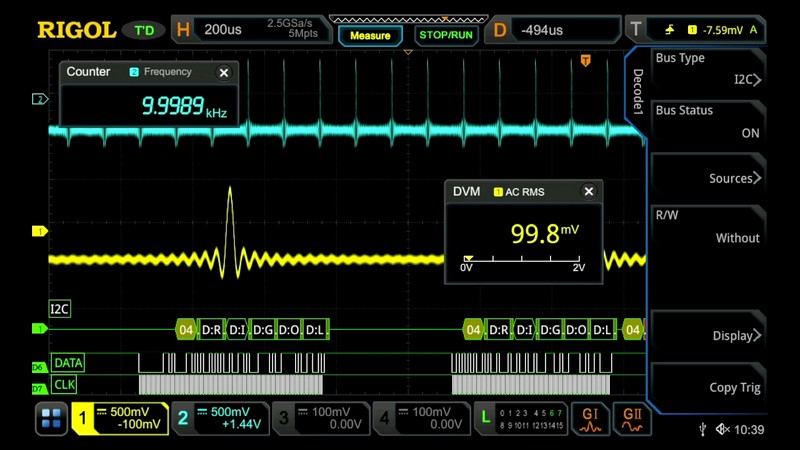

Для быстрого решения Ваших задач измерения объедините в одном приборе 6 средств измерения: цифровой осциллограф, логический анализатор, генератор сигнала произвольной формы, цифровой вольтметр, 6-разрядный частотомер / счетчик импульсов и анализатор протоколов.

Осциллограф Rigol серии MSO7000 объединяет в одном приборе 6 средств измерения. Решите любую из измерительных задач своего проекта: наблюдение аналоговых или цифровых сигналов, захват сигнала с высокой скоростью, проверка уровней, дешифрация последовательных протоколов, отслеживание сигналов параллельной шины или подсчет импульсов. Rigol MSO7000 позволяет быстро и легко переключаться между возможностями прибора в едином интегрированном интерфейсе.




Скорость захвата осциллограмм до 600 000 осциллограмм в секунду
Минимизация "мертвого времени" между запусками позволит увеличить захват случайных или единичных событий.

Увеличение скорости захвата снижает время, необходимое для визуализации переходных процессов. Большинство возможностей этого осциллографа может быть использовано без ущерба для скорости захвата. Что позволяет подробно анализировать сигнал с высокой достоверностью.




Отображение градациями интенсивности цвета
Наблюдайте и выдвигайте на первый план аномалии сигнала, даже когда на них наложены другие сигналы.

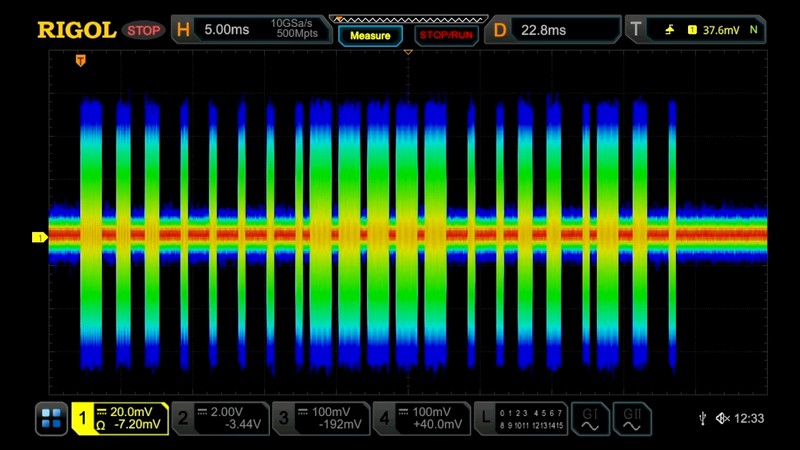

Система отображения цветом от RIGOL позволит инженерам визуализировать аномалии сигнала градациями интенсивности цвета с наложением их на другие артефакты сигналов при текущем режиме запуска.




Анализ наиболее распространенных на сегодня протоколов последовательных коммуникационных шин
Запуск, декодирование и визуализация потока данных последовательных шин для анализа скорости и отладки проектов.

Осциллограф Rigol серии 7000 позволяет одновременно декодировать данные до 4 последовательных шин, имеет опцию визуализации потока данных в виде всеобъемлющей таблицы событий. Выберите и добавьте нужные вам последовательные шины из нашего опционального перечня: RS232/UART, I2C, SPI, LIN, CAN, FlexRay, I2S и MIL-STD-1553 и используйте возможности поиска и маркировки для быстрой и легкой отладки Вашей системы.




Гибкий интерфейс пользователя в комбинации с управлением сенсорным экраном, мышью, регуляторами/кнопками, через интернет и дистанционно
Разнообразие способов управления прибором согласно предпочтениям пользователя.

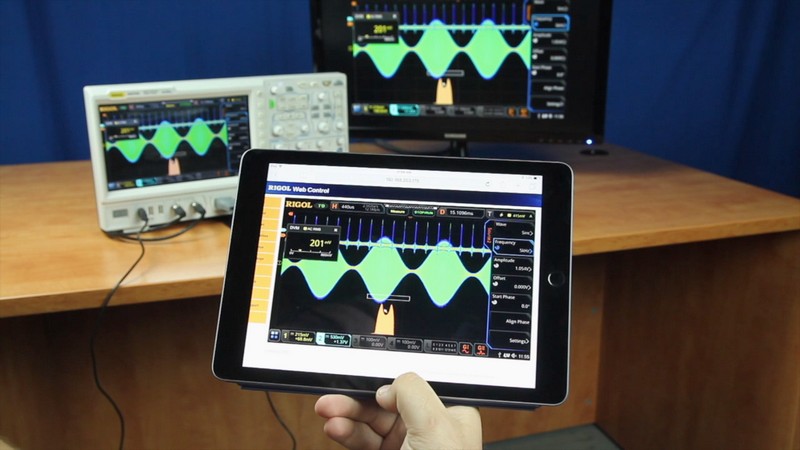

Сенсорный 10.1 дюймовый экран, любые настройки с помощью регуляторов и кнопок и поддержка компьютерной мыши облегчают анализ сигналов с помощью осциллографа Rigol серии 7000, используя наилучший для Вашей лаборатории способ управления. Наличие интерактивного контроля из браузера позволяет использовать осциллограф со смартфона или планшета. Программное обеспечение для персонального компьютера обеспечивает удаленное управление и контроль. Программный интерфейс позволяет автоматизировать сложные последовательности тестов.




Расширенные возможности БПФ, отображение цветом
Захват и анализ спектрограмм с помощью расширенных возможностей БПФ с отображением цветом для визуализации сигналов высокоскоростных переходных процессов.

БПФ осциллографа серии 7000 использует до 1 миллиона точек для высокого разрешения. Расширение пользовательских элементов управления облегчает нахождение интересующих сигналов на спектрограмме. Функция отображения цветом БПФ визуализирует вероятность, выдвигая на первый план переходной процесс и подсвечивая сигналы переходного процесса и скачка частоты ВЧ, подобно анализатору спектра реального времени.



Инструкция на цифровые осциллографы Rigol серии MSO7000/DO7000

Техническое описание на цифровые осциллографы Rigol серии MSO7000/DO7000 (англ.)

Техническое описание на цифровые осциллографы Rigol серии MSO7000/DO7000 (рус.)



Материалы по теме:

Сравнение осциллографов RIGOL серии 7000 с конкурентами



Компания ООО "Техника-М" - официальный дистрибьютор Rigol Technologies Inc.
