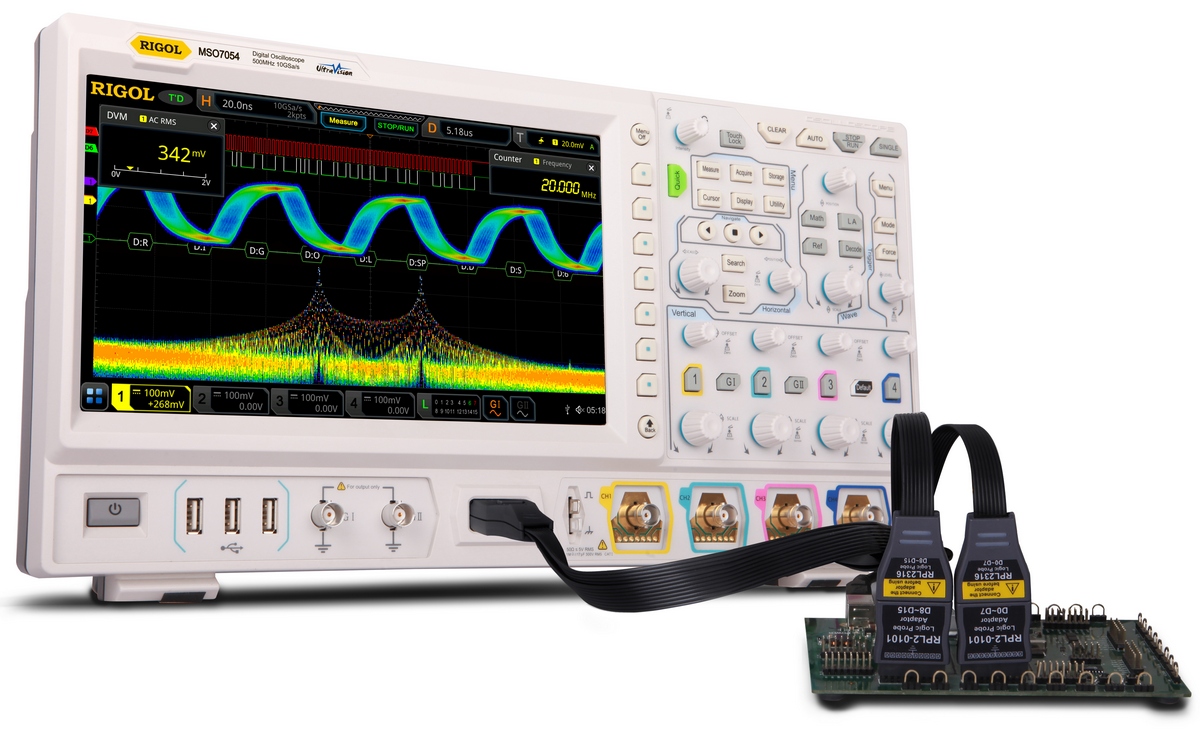

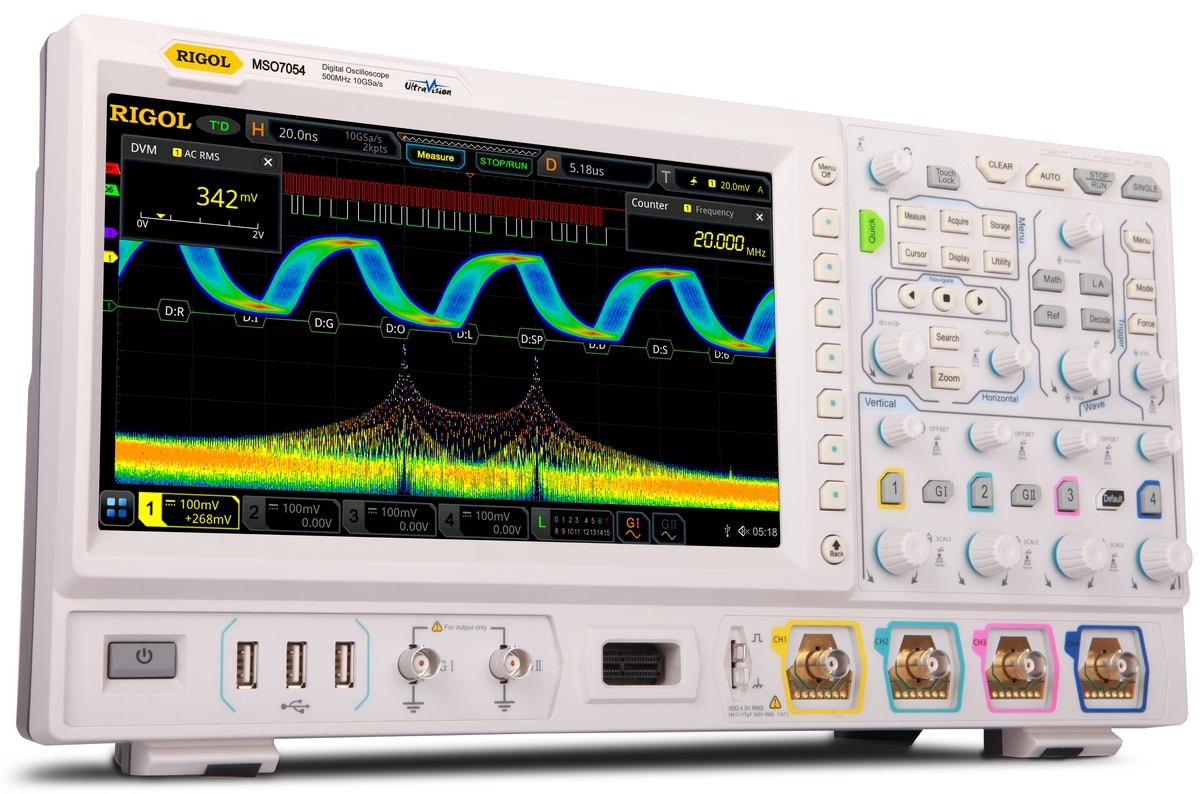

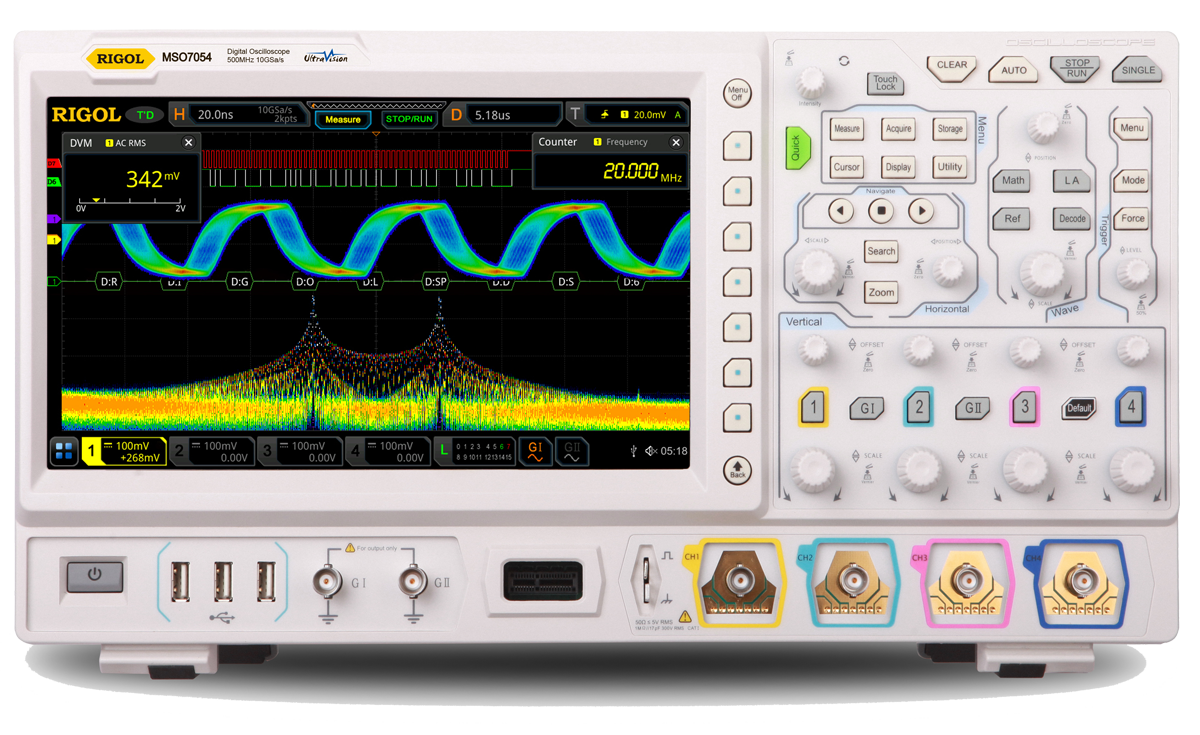

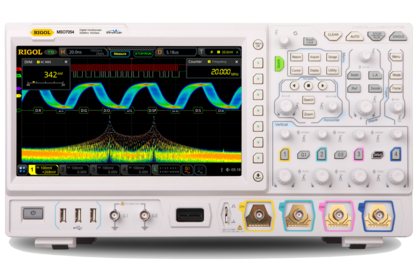

Осциллограф цифровой RIGOL MSO7054 смешанных сигналов

Rigol
Осциллограф цифровой RIGOL MSO7054 смешанных сигналов
Под заказ
Госреестр РФ Госреестр РФ
№ 82665-21 до: 13.08.2026 г.
Артикул
№ 02213
Гарантия Гарантия
36 месяцев
Максимальная частота
500 МГц
100 МГц
200 МГц
350 МГц
Скорость регистрации
600000 осц/сек
600000 осц/сек
600000 осц/сек
600000 осц/сек
Кол-во каналов
4
4
4
4
Частота дискретизации
10 ГГц
10 ГГц
10 ГГц
10 ГГц
Чувствительность
1 мВ/дел ~ 1 В/дел, 1 мВ/дел ~ 10 В/дел
1 мВ/дел ~ 1 В/дел, 1 мВ/дел ~ 10 В/дел
1 мВ/дел ~ 1 В/дел, 1 мВ/дел ~ 10 В/дел
1 мВ/дел ~ 1 В/дел, 1 мВ/дел ~ 10 В/дел
Коэф. развертки
500 пс/дел ~ 1000 с/дел
5 нс/дел ~ 1000 с/дел
2 нс/дел ~ 1000 с/дел
1 нс/дел ~ 1000 с/дел
Макс. глубина памяти
100М, 250М (опционально), 500М (опционально)
100М, 250М (опционально), 500М (опционально)
100М, 250М (опционально), 500М (опционально)
100М, 250М (опционально), 500М (опционально)
Дисплей
26 см
26 см
26 см
26 см
Интерфейсы
LAN, AUX, HDMI, USB-host, USB-device
LAN, AUX, HDMI, USB-host, USB-device
LAN, AUX, HDMI, USB-host, USB-device
LAN, AUX, HDMI, USB-host, USB-device
Декодирование протоколов
RS232/UART (опция), I2C (опция), I2S (опция), SPI (опция), MIL-STD-1553B (опция), LIN (опция), CAN (опция), FlexRay (опция)
RS232/UART (опция), I2C (опция), I2S (опция), SPI (опция), MIL-STD-1553B (опция), LIN (опция), CAN (опция), FlexRay (опция)
RS232/UART (опция), I2C (опция), I2S (опция), SPI (опция), MIL-STD-1553B (опция), LIN (опция), CAN (опция), FlexRay (опция)
RS232/UART (опция), I2C (опция), I2S (опция), SPI (опция), MIL-STD-1553B (опция), LIN (опция), CAN (опция), FlexRay (опция)
Серия
MSO7000 (Rigol)
MSO7000 (Rigol)
MSO7000 (Rigol)
MSO7000 (Rigol)
Доп. характеристики
Логический анализатор, Сенсорный дисплей
Логический анализатор, Сенсорный дисплей
Логический анализатор, Сенсорный дисплей
Логический анализатор, Сенсорный дисплей

Акция! Комплект опций Rigol DS7000-BND в подарок! Акция действует по 31.12.24.

ПОДРОБНЕЕ >>>

Серия Rigol MSO7000/DS7000 – это многофункциональные и высокопроизводительные цифровые осциллографы с современным, гибким пользовательским интерфейсом, благодаря архитектуре UltraVision II от компании RIGOL и инновационному набору микросхем Phoenix.
Серия Rigol MSO7000/DS7000 – это интеграция в одном устройстве 6 независимых средств измерения. Модели с полосой пропускания от 100 до 500 МГц имеют по 4 аналоговых измерительных канала, инновационные функции анализа и возможности визуализации, декодирование последовательных протоколов, широкие возможности запуска, расширенные возможности функции БПФ, отображение градациями интенсивности цвета и в виде гистограммы.
Осциллографы Rigol серии MSO7000/DS7000 имеют сверхвысокое соотношение частоты дискретизации и полосы пропускания, экстремально большую длину записи, четкое отображение, превосходную скорость захвата осциллограмм сигнала и мощные функции анализа данных; многие характеристики данного прибора достигли потолка текущего уровня техники. Доступны дополнительные принадлежности и опции, а также прикладное программное обеспечение. Все это пробудило к этому прибору большой интерес в таких областях, как системы и средства управления производственным процессом, источники электропитания и автомобильная электроника.



Осциллографы – цифровые и аналоговые
Генераторы сигналов
Частота пропускания до 500 МГц
Частота дискретизации 10 ГГц
Серия MSO/DS7000
Оборудование Rigol Technologies
Измерительные приборы
Функции запуска, опции анализа и расширения
Источники питания

Осциллограф цифровой RIGOL MSO 7054 – это измерительное оборудование для специалистов в области электроники и телекоммуникаций. Он помогает выполнять качественный анализ и измерение смешанных сигналов и получать достоверные результаты. На сайте можно подобрать оборудование с доставкой по России.

Адаптер RIGOL USB-GPIB
40 725 Р
40725 RUB
Пробник осциллографический дифференциальный активный RIGOL RP7150
590 440 Р
590440 RUB
Пробник осциллографический RIGOL RP5600A
56 135 Р
56135 RUB
Пробник осциллографический RIGOL RP6150A
39 110 Р
39110 RUB
Датчик магнитного поля Rigol NFP-3
69 650 Р
69650 RUB
Пробник осциллографический RIGOL RP1100D
98 755 Р
98755 RUB
Пробник осциллографический RIGOL RP1025D
58 940 Р
58940 RUB

Показать все
Язык Версия Размер и тип

Каталог продукции Rigol

Осциллографы, анализаторы спектра, генераторы, мультиметры, источники питания, системы сбора данных, аксессуары

Русский 2023-2024 34.72 Мб, PDF Скачать

Инструкция на осциллографы Rigol серий DS7000, MSO7000

DS7014, DS7024, DS7034, DS7054, MSO7014, MSO7024, MSO7034, MSO7054

Русский 2019 9.28 Мб, PDF Скачать

Техническое описание на осциллографы Rigol серий DS7000, MSO7000

DS7014, DS7024, DS7034, DS7054, MSO7014, MSO7024, MSO7034, MSO7054

Русский апрель 2018 1.34 Мб, PDF Скачать

Техническое описание на осциллографы Rigol серий DS7000, MSO7000

DS7014, DS7024, DS7034, DS7054, MSO7014, MSO7024, MSO7034, MSO7054

Английский апрель 2018 13.18 Мб, PDF Скачать

Инструкция на осциллографы Rigol серий DS7000, MSO7000

DS7014, DS7024, DS7034, DS7054, MSO7014, MSO7024, MSO7034, MSO7054

Английский апрель 2018 6.65 Мб, PDF Скачать

Знакомство с цифровыми осциллографами Rigol серии MSO/DS7000

Пользовательский интерфейс осциллографа Rigol серии MSO/DS7000

Пример регистрации 500 млн. точек с частотой дискретизации 10 ГГц.

Цифровой осциллограф Rigol серии 7000 – комбинация 6 измерительных приборов в 1

Гистограммный анализ с помощью осциллографов Rigol серии MSO/DS7000

Не имеющая себе равных частота дискретизации осциллографов Rigol серии 7000!

Функция допусковой проверки ГОДЕН/НЕГОДЕН (Pass/Fail)

Контролируются изменения сигнала посредством суждения, находится ли входной сигнал в рамках установленного регламента.

Компенсация пробника осциллографа

При первичном использовании пробника необходимо произвести регулировку компенсации, что позволит совместить пробник и входной канал осциллографа. Не прошедшие компенсацию пробники или пробники с отклонением компенсации могут привести к ошибке или погрешности измерений.

Математические операции

Осциллографы Rigol могут производить множество математических операций с внутриканальными сигналами, включая сложение (A+B), вычитание (A-B), умножение (AxB), деление (A÷B), FFT, логические операции и сложные вычисления.

Методы получения осциллограммы

Данная функция используется при выборе способа формирования точки осциллограммы из точки дискретизируемого сигнала.
