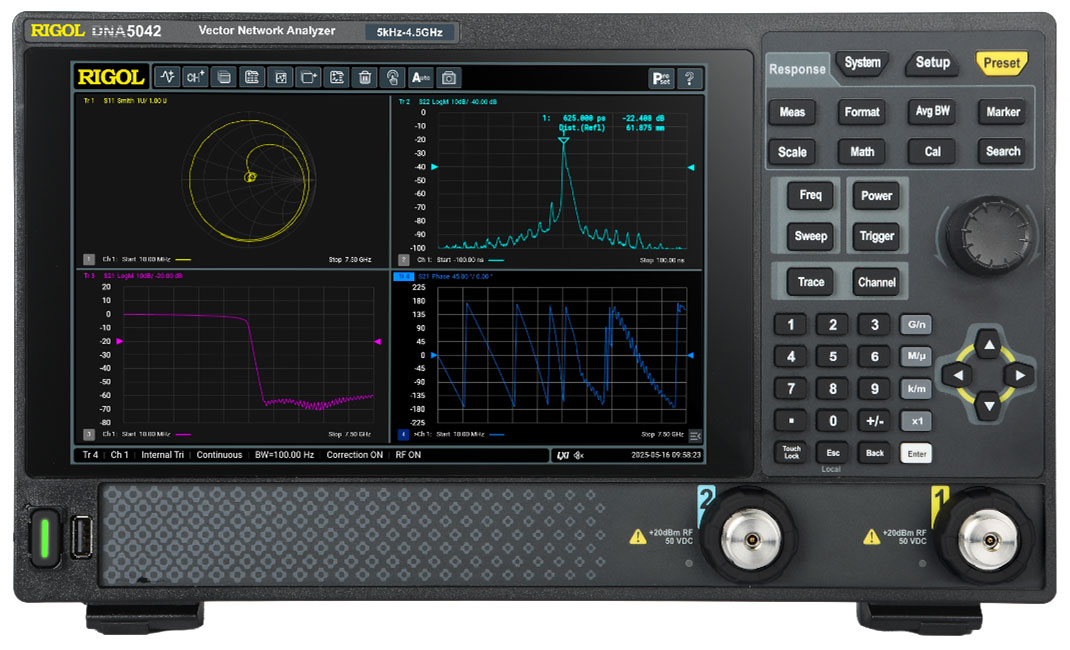

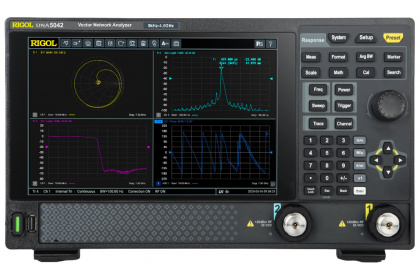

Анализатор цепей векторный RIGOL DNA5042

Векторный анализатор цепей DNA5000 позволяет точно измерять S-параметры, обеспечивая полную оценку передаточных и отражательных характеристик вашего устройства. Легко решайте задачи согласования импедансов с помощью интуитивно понятных диаграмм Смита и полярных графиков, а также быстро диагностируйте неисправности кабелей и антенн, используя эффективную функцию «Расстояние до места повреждения» (DTF).

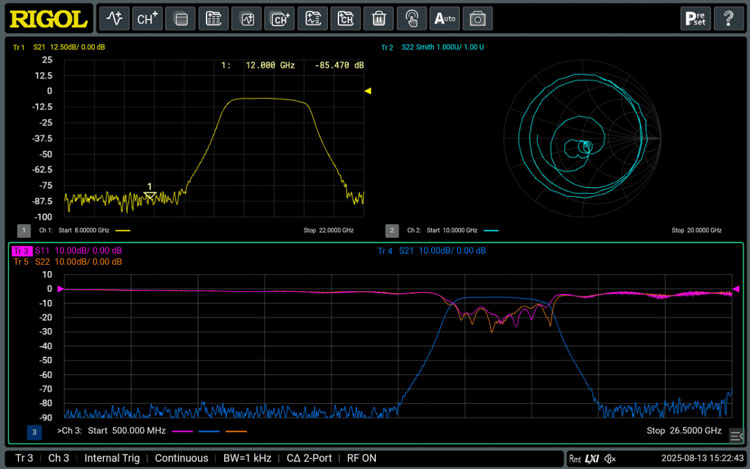

Векторные анализаторы цепей серии DNA5000 предоставляют различные методы калибровки, такие как частотная характеристика, однопортовая калибровка, изолированный отклик, расширенная калибровка, полная двухпортовая калибровка и калибровка с электронным модулем. Поддерживаются различные форматы отображения, например, Log/Mag, Lin/Mag, KCB, фаза, ГВЗ (групповое время задержки), диаграмма Смита и диаграмма в полярной системе координат.

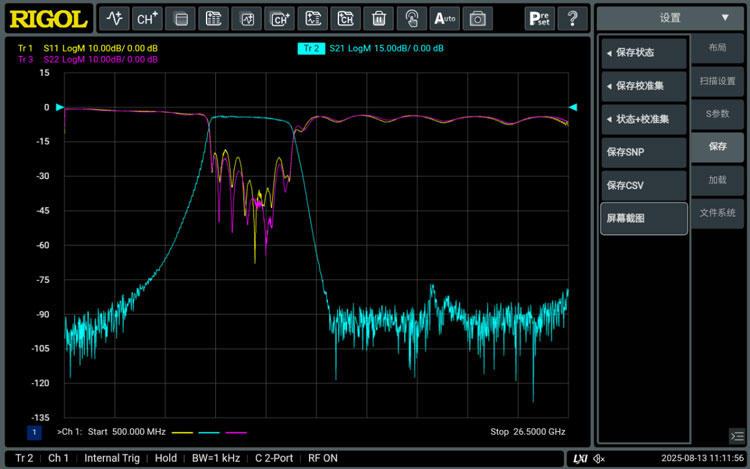

Приборы DNA5000 обеспечивают превосходный динамический диапазон, высокую точность и стабильность измерений. Они успешно справляются с задачами измерения вносимых и обратных потерь, ГВЗ, КСВН и других параметров. Отлично подходят для исследования фильтров, усилителей, антенн и т.д. Наличие функции TDR позволяет производить анализ во временной области и оценивать, например, равномерность импеданса в линии передачи, а также расстояние до места повреждения. Функция тестирования Pass/Fail будет полезна при проведении автоматизированных измерений устройств в рамках производственных процессов.

При сохранении высоких эксплуатационных характеристик с точки зрения технических параметров, внешнего вида, эффективного отображения и пользовательского интерфейса, устройства серии DNA5000 отличаются компактными размерами, малым весом и низким уровнем акустического шума. Изделия этой серии могут быть широко использованы в электронике, связи и микроволновой технике. Эти анализаторы являются универсальным инструментом для научно-исследовательских и опытно-конструкторских разработок, серийного производства в промышленности и учебных процессов в университетах.

Особенности:

• Диапазон частот: от 5 кГц до 4.5 ГГц
• Количество портов: 2
• Разрешение по частоте: 1 Гц
• Максимальная выходная мощность: 10 dBm
• Высокий динамический диапазон: 127 dB (тип.)
• Шумы измерительной трассы 0.005 дБскз
• Совместим с механическим калибровочным комплектом и электронным калибровочным комплектом ECal; поддерживаются различные типы калибровки (SOLT, Response Short, Response Open, OSL, Enhanced Response 1–2, Response Through)
• Поддерживает измерение S-параметров, импеданса, КСВН (VSWR), TDA, встраивание/исключение оснастки (fixture embedding/de-embedding), тестирование антенн и др.
• Портативная и лёгкая конструкция; компактные размеры (358x215x122 мм) и масса около 5.3 кг
• Сенсорный HD-экран 10.1" с разрешением 1280×800

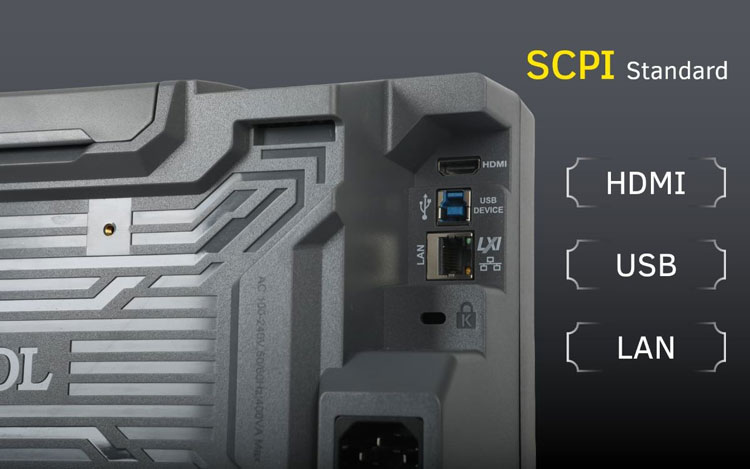

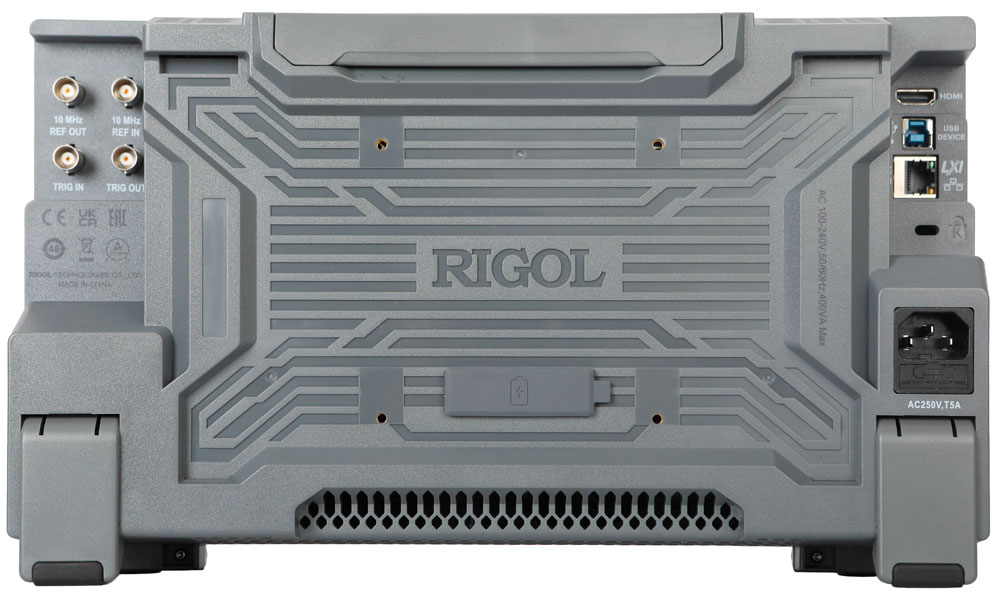

• Интерфейсы LAN, USB Device, USB Host и HDMI
• Поддерживает стандартные наборы команд SCPI и Web Control для удалённого управления
• Позволяет управлять как с помощью физических кнопок, так и через сенсорный экран; возможно подключение внешних клавиатуры и мыши для ввода значений.

Широкий диапазон частот для разнообразных применений
Обеспечивая частотный диапазон от 5 кГц до 4.5 ГГц с двумя стандартными измерительными портами, этот анализатор точно покрывает требования к тестированию — от простых пассивных компонентов до анализа диэлектрической проницаемости материалов и высокоскоростных межсоединений.

Превосходная производительность и стабильность
Достигайте точной характеризации благодаря широкому динамическому диапазону >120 дБ и низкому уровню шума трассы, что обеспечивает стабильность даже при тестировании устройств с высоким подавлением.

Встроенные расширенные инструменты анализа

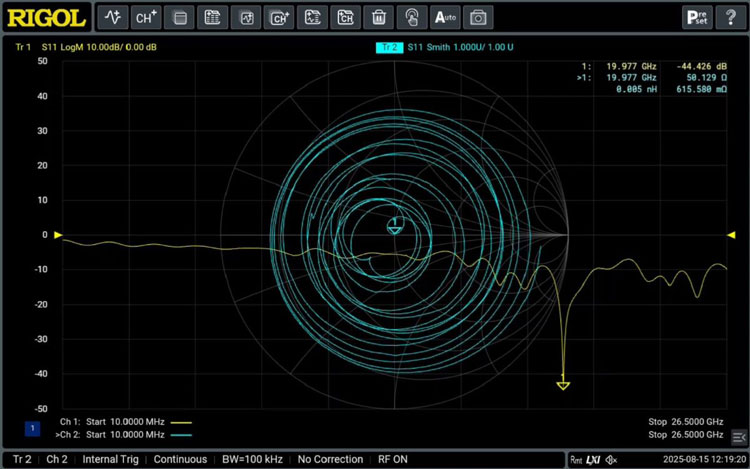

Ускорьте свой рабочий процесс с помощью необходимых встроенных инструментов, включая критерии «годен/не годен», КСВ (коэффициент стоячей волны), диаграммы Смита и TDR (рефлектометрию во временной области) — идеально подходит как для лаборатории, так и для производственного цеха.

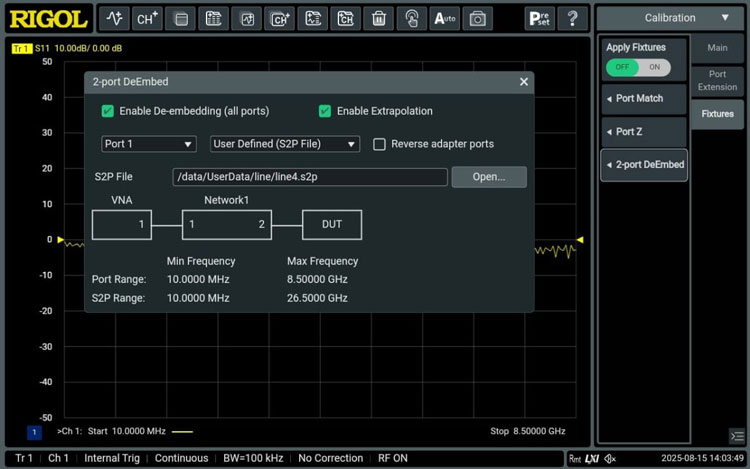

Истинные характеристики устройства с помощью деэмбеддинга
Увидьте реальную производительность вашего тестируемого устройства (DUT). Наши функции удаления фикстур и деэмбеддинга устраняют ошибки, вносимые кабелями и адаптерами, предоставляя истинные S-параметры, которые вам нужны.

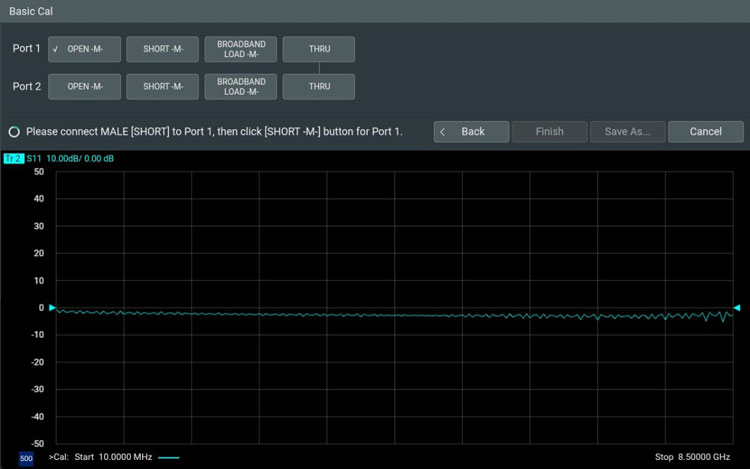

Интуитивно понятная калибровка
Никаких догадок. Наш пошаговый мастер калибровки помогает пользователям любого уровня квалификации за секунды выполнить точную настройку и калибровку.

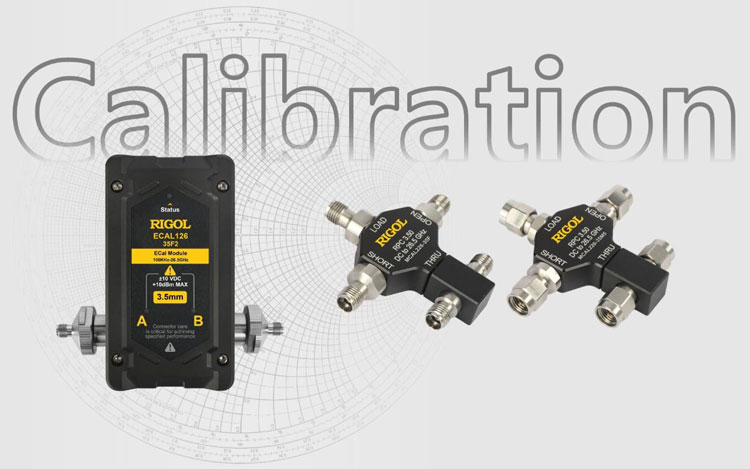

Механическая или электронная калибровка
Выберите точность наших прочных механических калибровочных наборов или скорость и стабильность наших модулей электронной калибровки (E-Cal), чтобы максимально повысить эффективность тестирования.

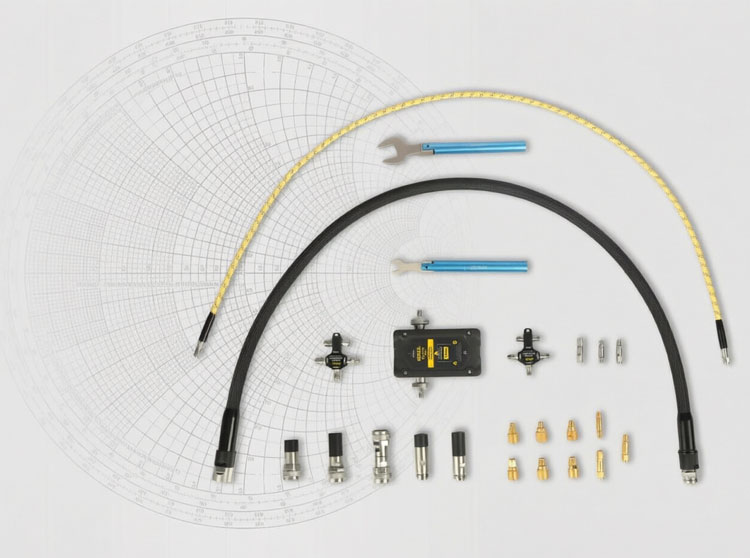

Полная поддержка принадлежностями
Начинайте работать быстрее благодаря нашей всеобъемлющей экосистеме аксессуаров — вашему универсальному решению для надежного тестирования.

Простая совместимость (подключение без доработок)
Модернизируйте свою испытательную систему без лишних усилий. Благодаря стандартной поддержке SCPI и совместимости с набором команд вы можете интегрировать этот блок в существующие автоматизированные системы без переписывания кода.
