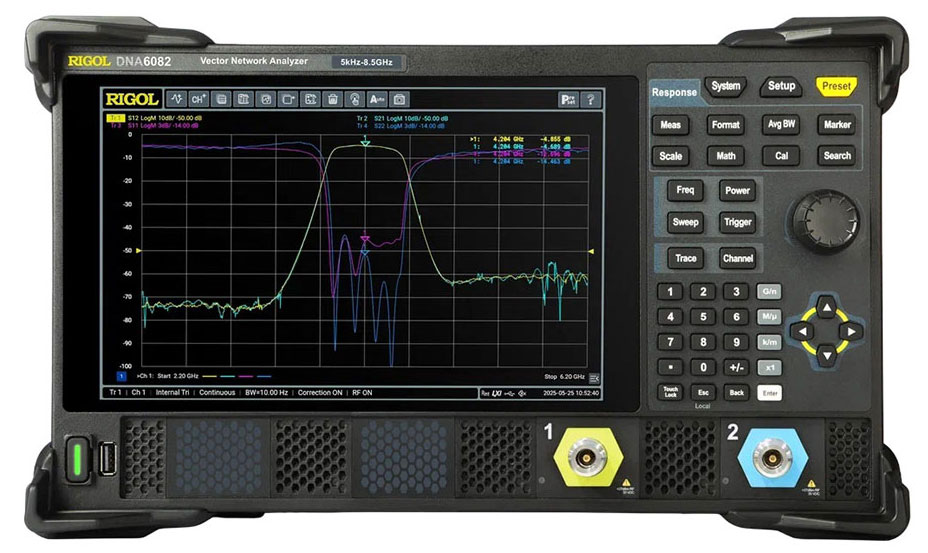

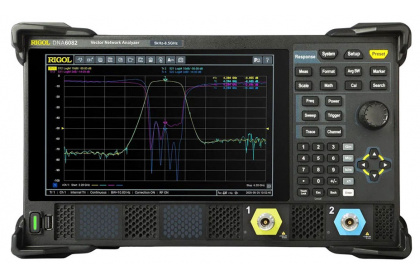

Анализатор цепей векторный RIGOL DNA6082

Векторные анализаторы цепей серии DNA6000 предназначены для проведения высокоточных измерений комплексных коэффициентов передачи и отражения (S-параметров) многополюсников (фильтров, усилителей мощности, антенно-фидерных устройств и т.д.). Благодаря использованию передовых технических решений и современной элементной базы, анализаторы серии DNA6000 обладают высокими техническими характеристиками.

Векторные анализаторы цепей серии DNA6000 предоставляют различные методы калибровки, такие как частотная характеристика, однопортовая калибровка, изолированный отклик, расширенная калибровка, полная двухпортовая калибровка и калибровка с электронным модулем. Поддерживаются различные форматы отображения, например, Log/Mag, Lin/Mag, KCB, фаза, ГВЗ (групповое время задержки), диаграмма Смита и диаграмма в полярной системе координат.

Приборы DNA6000 обеспечивают превосходный динамический диапазон, высокую точность и стабильность измерений. Они успешно справляются с задачами измерения вносимых и обратных потерь, ГВЗ, КСВН и других параметров. Отлично подходят для исследования фильтров, усилителей, антенн и т.д. Наличие функции TDR позволяет производить анализ во временной области и оценивать, например, равномерность импеданса в линии передачи, а также расстояние до места повреждения. Функция тестирования Pass/Fail будет полезна при проведении автоматизированных измерений устройств в рамках производственных процессов.

При сохранении высоких эксплуатационных характеристик с точки зрения технических параметров, внешнего вида, эффективного отображения и пользовательского интерфейса, устройства серии DNA6000 отличаются компактными размерами, малым весом и низким уровнем акустического шума. Изделия этой серии могут быть широко использованы в электронике, связи и микроволновой технике. Эти анализаторы являются универсальным инструментом для научно-исследовательских и опытно-конструкторских разработок, серийного производства в промышленности и учебных процессов в университетах.

Основные характеристики продукта:

• Диапазон частот: от 5 кГц до 8.5 ГГц;
• Количество портов: 2;
• Разрешение по частоте: 1 Гц;
• Макс. выходная мощность: 10 дБм;
• Высокий динамический диапазон: 127 дБ (тип.);
• Шум трассы: 0.003 дБ;
• Полоса пропускания промежуточной частоты: от 1 Гц до 10 МГц;
• Совместим с механическим калибровочным набором и электронным калибровочным набором Ecal, поддерживает различные типы калибровки (SOLT, калибровка по короткому замыканию, калибровка по холостому ходу, OSL, улучшенная калибровка 1–2, сквозная калибровка);
• Интегрирует S-параметры, импеданс, КСВН, TDA, фиксацию/раскрытие фикстур, тестирование антенн и т. д.;
• Компактные размеры: 358.1 мм x 214.8 мм x 300 мм;
• 10.1-дюймовый HD сенсорный экран (1280x800);

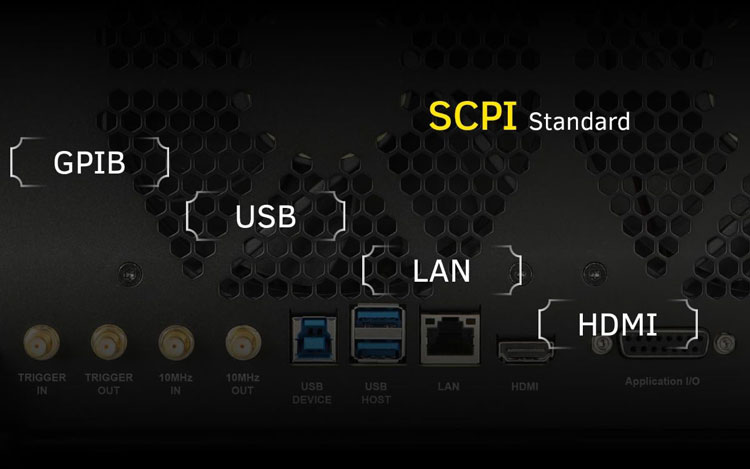

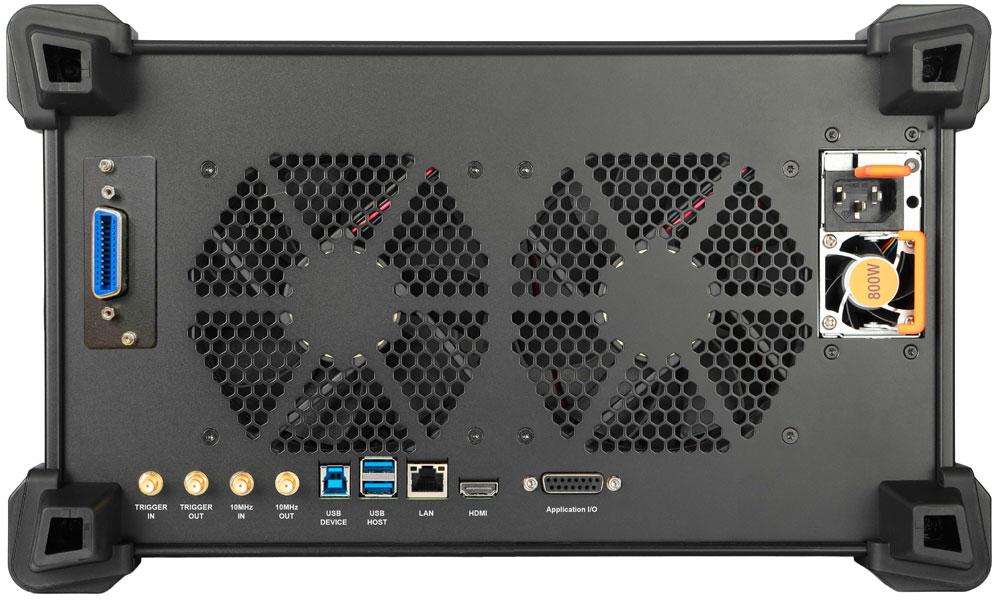

• Поддерживает интерфейсы LAN, USB Device, USB Host, HDMI, GPIB и I/O приложений;
• Поддерживает стандартные наборы команд SCPI;
• Поддерживает Web Control для удаленного управления;
• Поддерживает как работу с физическими кнопками, так и с сенсорным экраном; позволяет подключать внешние клавиатуру и мышь для ввода значений.

Широкий диапазон частот для разнообразных применений
Обеспечивая частотный диапазон от 5 кГц до 8.5 ГГц с двумя стандартными измерительными портами, этот анализатор точно покрывает требования к тестированию — от простых пассивных компонентов до анализа диэлектрической проницаемости материалов и высокоскоростных межсоединений.

Превосходная производительность и стабильность
Достигайте точной характеризации благодаря широкому динамическому диапазону >120 дБ и низкому уровню шума трассы, что обеспечивает стабильность даже при тестировании устройств с высоким подавлением.

Встроенные расширенные инструменты анализа
Ускорьте свой рабочий процесс с помощью необходимых встроенных инструментов, включая критерии «годен/не годен», КСВ (коэффициент стоячей волны), диаграммы Смита и TDR (рефлектометрию во временной области) — идеально подходит как для лаборатории, так и для производственного цеха.

Истинные характеристики устройства с помощью деэмбеддинга
Увидьте реальную производительность вашего тестируемого устройства (DUT). Наши функции удаления фикстур и деэмбеддинга устраняют ошибки, вносимые кабелями и адаптерами, предоставляя истинные S-параметры, которые вам нужны.

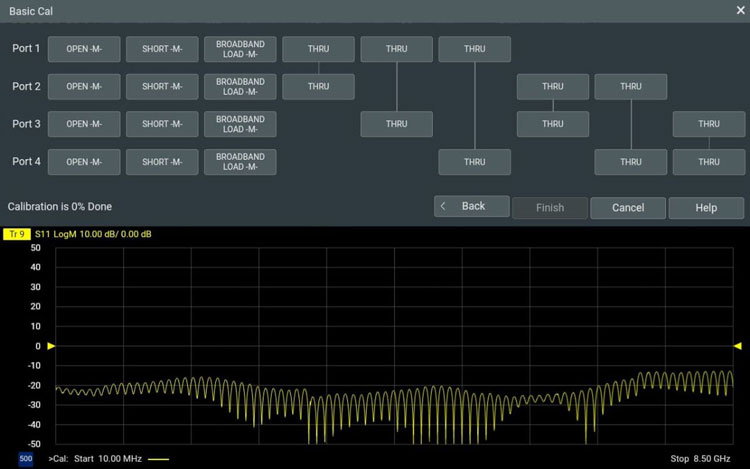

Интуитивно понятная калибровка
Никаких догадок. Наш пошаговый мастер калибровки помогает пользователям любого уровня квалификации за секунды выполнить точную настройку и калибровку.

Механическая или электронная калибровка
Выберите точность наших прочных механических калибровочных наборов или скорость и стабильность наших модулей электронной калибровки (E-Cal), чтобы максимально повысить эффективность тестирования.

Полная поддержка принадлежностями
Начинайте работать быстрее благодаря нашей всеобъемлющей экосистеме аксессуаров — вашему универсальному решению для надежного тестирования.

Простая совместимость (подключение без доработок)
Модернизируйте свою испытательную систему без лишних усилий. Благодаря стандартной поддержке SCPI и совместимости с набором команд вы можете интегрировать этот блок в существующие автоматизированные системы без переписывания кода.
