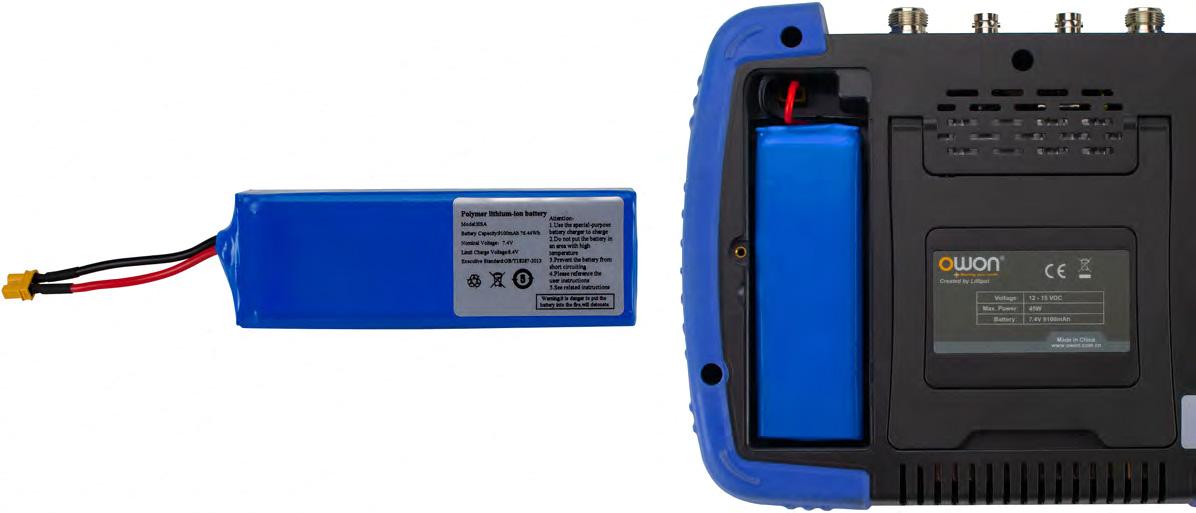

OWON HSA1016-TG: портативный анализатор спектра 1.6 ГГц с трекинг-генератором

Выездная диагностика радиочастотного оборудования всегда была компромиссом: тащить на объект громоздкий настольный анализатор спектра — неудобно, а портативные приборы начального уровня часто не имеют нужного функционала. OWON HSA1016-TG решает эту дилемму. Это портативный анализатор спектра с полосой 9 кГц – 1.6 ГГц, встроенным трекинг-генератором и предусилителем, выполненный в корпусе с 8-дюймовым IPS-дисплеем и полностью сенсорным управлением. Модель входит в серию HSA1000 и, в отличие от младших версий без индекса TG, оснащена следящим генератором — ключевым инструментом для настройки фильтров, антенно-фидерных трактов и проверки АЧХ. Встроенный GPS-приёмник позволяет привязывать результаты измерений к координатам, что особенно ценно при полевых работах и составлении карт покрытия.

Технические характеристики OWON HSA1016-TG

• Диапазон рабочих частот — 9 кГц – 1.6 ГГц
• Диапазон частот трекинг-генератора — 100 кГц – 1.6 ГГц
• Разрешение по частоте — 1 Гц
• Минимальная полоса разрешения (RBW) — 10 Гц (–3 дБ)
• Полоса видео (VBW) — 10 Гц – 3 МГц
• Отображаемый средний уровень шума (DANL) — –160 дБм (типовое)
• Фазовый шум — –80 дБн/Гц при отстройке 10 кГц (1 ГГц)
• Общая погрешность амплитуды — < 1.5 дБ
• Максимальный измеряемый уровень — +20 дБм
• Дисплей — 8" IPS LCD (1024 × 768), сенсорный
• Встроенный предусилитель — да
• EMI pre-compliance — да, с 6 дБ EMI-фильтром и пиковым детектором
• Функция Pass/Fail — да
• Демодуляция звука — да
• GPS-приёмник — встроенный, привязка измерений к координатам

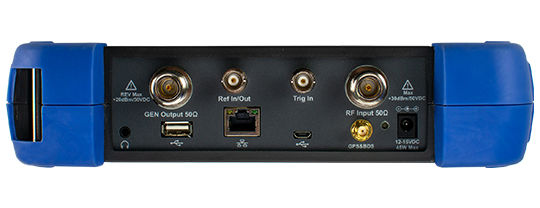

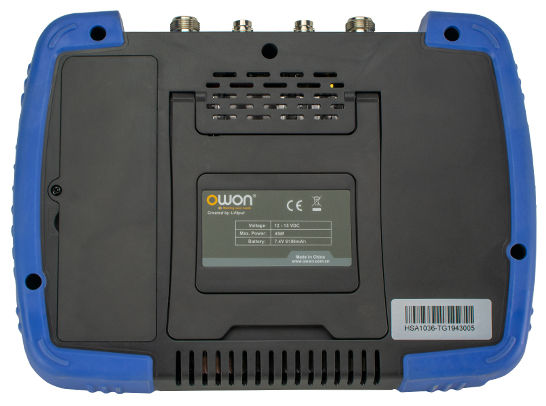

• Интерфейсы — USB-host, USB-device, LAN, разъём для наушников
• Габариты — 265 × 190 × 58 мм
• Вес — 2.5 кг

Что умеет этот портативный анализатор

Трекинг-генератор: настройка АЧХ без внешнего оборудования

Наличие следящего генератора — главное отличие модели с индексом TG от базовой версии. Трекинг-генератор работает синхронно с анализатором: он подаёт сигнал на вход проверяемого устройства, а анализатор снимает его с выхода. Результат — график амплитудно-частотной характеристики (АЧХ). Это позволяет настраивать фильтры, проверять полосы пропускания усилителей, оценивать качество антенно-фидерных трактов и обнаруживать резонансы. Без трекинг-генератора для таких измерений потребовался бы отдельный генератор свип-сигнала и синхронизация с анализатором — с HSA1016-TG всё это уже встроено.

EMI pre-compliance: предварительная оценка электромагнитной совместимости

Функция EMI pre-compliance с 6 дБ EMI-фильтром и пиковым детектором позволяет проводить предварительную проверку оборудования на соответствие нормам электромагнитной совместимости. Это не полноценная сертификационная лаборатория, но достаточный инструмент для выявления источников помех и оценки эффективности экранирования на ранних этапах разработки. Прибор подходит для диагностики проблем ЭМС на прототипах и в полевых условиях.

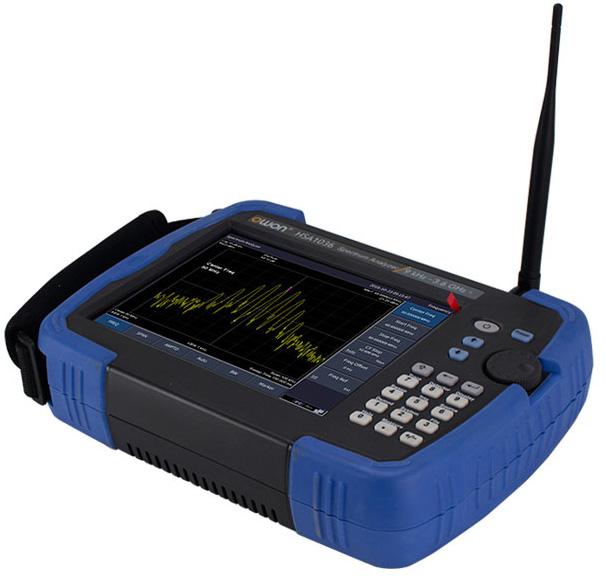

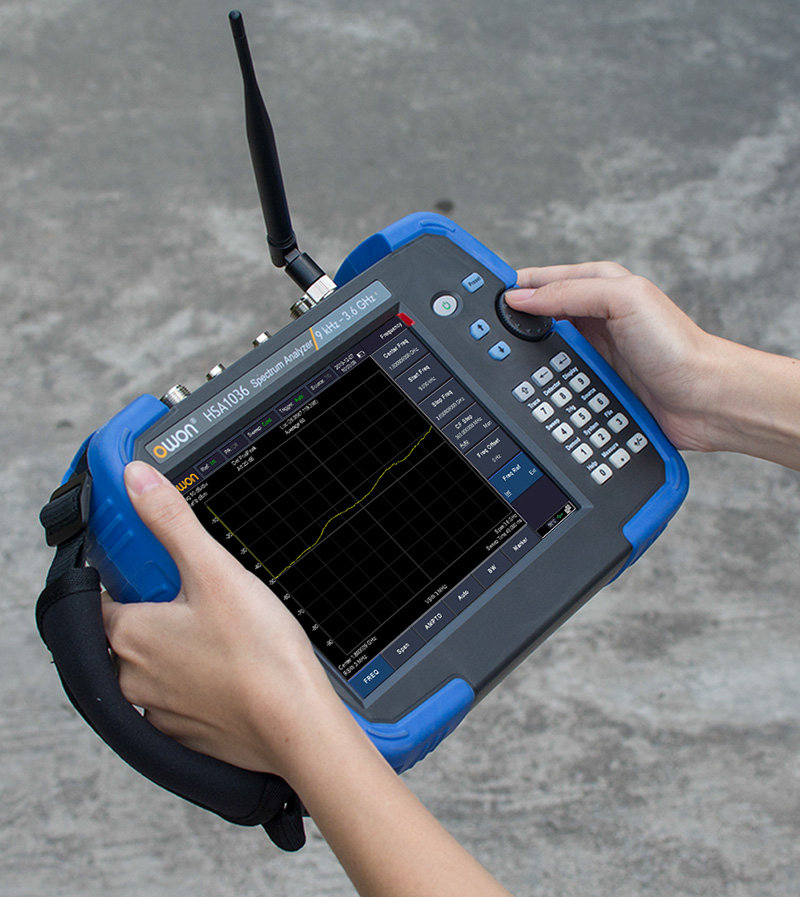

GPS-привязка и полевые измерения

Встроенный GPS-приёмник выделяет HSA1016-TG среди большинства портативных анализаторов. Каждое измерение может быть автоматически привязано к географическим координатам. Это открывает возможности для картирования зон покрытия радиосигнала, поиска источников помех на местности, документирования условий измерений при выездных работах. Данные сохраняются вместе с координатами и могут быть экспортированы для дальнейшего анализа.

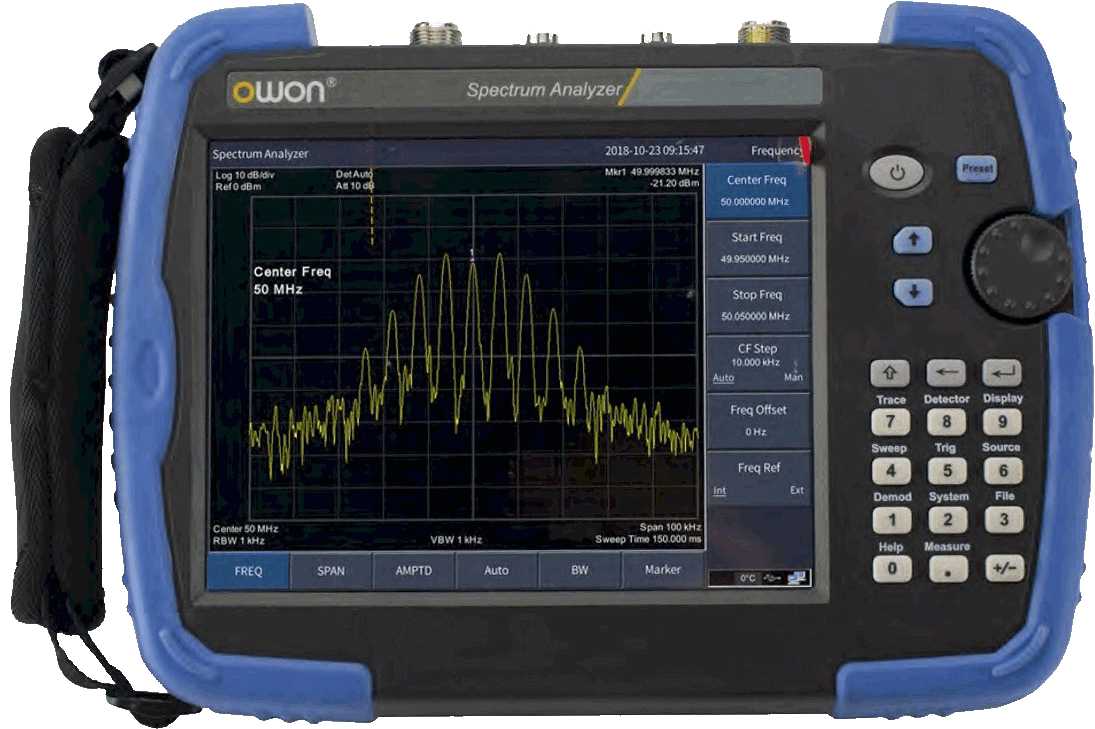

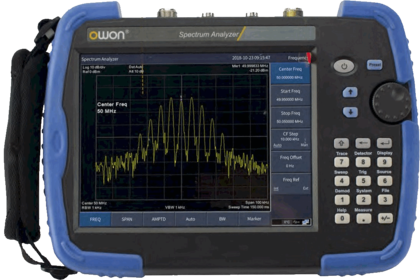

Дисплей и управление

8-дюймовый IPS-экран с разрешением 1024 × 768 обеспечивает широкие углы обзора и высокую контрастность даже при ярком солнечном свете. Полностью сенсорное управление упрощает работу с меню и графиками — не нужно запоминать комбинации кнопок. Функция Pass/Fail с настраиваемыми границами позволяет автоматически сортировать измерения по критерию «годен/не годен», что ускоряет производственный контроль и входное тестирование.

Дополнительные возможности

Помимо основных функций, прибор поддерживает демодуляцию звука (AM/FM), измерение частоты, имеет встроенный датчик освещённости. Разъём для наушников позволяет прослушивать демодулированный сигнал без внешних колонок. Интерфейсы USB (host и device) и LAN обеспечивают передачу данных на ПК и интеграцию в автоматизированные системы.

Где применяется OWON HSA1016-TG

• Выездная диагностика и обслуживание радиооборудования — проверка базовых станций, ретрансляторов, антенно-фидерных трактов.
• Настройка и тестирование фильтров, усилителей, антенн — с использованием трекинг-генератора для снятия АЧХ.
• Предварительная оценка ЭМС — поиск источников помех, проверка экранирования, подготовка к сертификационным испытаниям.
• Производственный контроль — входное и выходное тестирование РЧ-компонентов с функцией Pass/Fail.
• Полевые измерения и картирование — привязка результатов к GPS-координатам, оценка зон покрытия.
• Образование и научные исследования — демонстрация принципов спектрального анализа, лабораторные работы.

Преимущества OWON HSA1016-TG

1. Трекинг-генератор 100 кГц – 1.6 ГГц встроен в прибор. Не нужно приобретать отдельный генератор и синхронизировать его с анализатором — АЧХ снимается одним устройством.
2. DANL –160 дБм и фазовый шум –80 дБн/Гц — характеристики, позволяющие наблюдать слабые сигналы и оценивать качество генераторов, фильтров и усилителей.
3. EMI pre-compliance с 6 дБ фильтром и пиковым детектором — предварительная оценка ЭМС без обращения в сертификационную лабораторию.
4. GPS-приёмник — уникальная для этого класса функция, позволяющая привязывать измерения к координатам и работать с картами покрытия.
5. 8" IPS-дисплей с сенсорным управлением — удобство работы в полевых условиях, широкие углы обзора, высокая контрастность.
6. Функция Pass/Fail — автоматическая сортировка измерений по заданным границам для производственного контроля.
7. Компактный корпус 265 × 190 × 58 мм и вес 2.5 кг — прибор помещается в сумку и не утяжеляет выездной комплект.
8. Интерфейсы USB и LAN — передача данных на ПК, интеграция в автоматизированные системы, поддержка SCPI.
