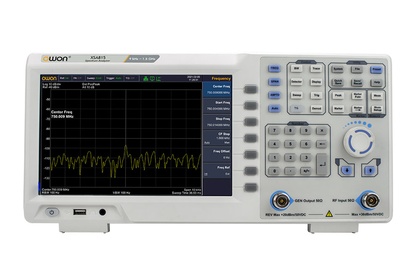

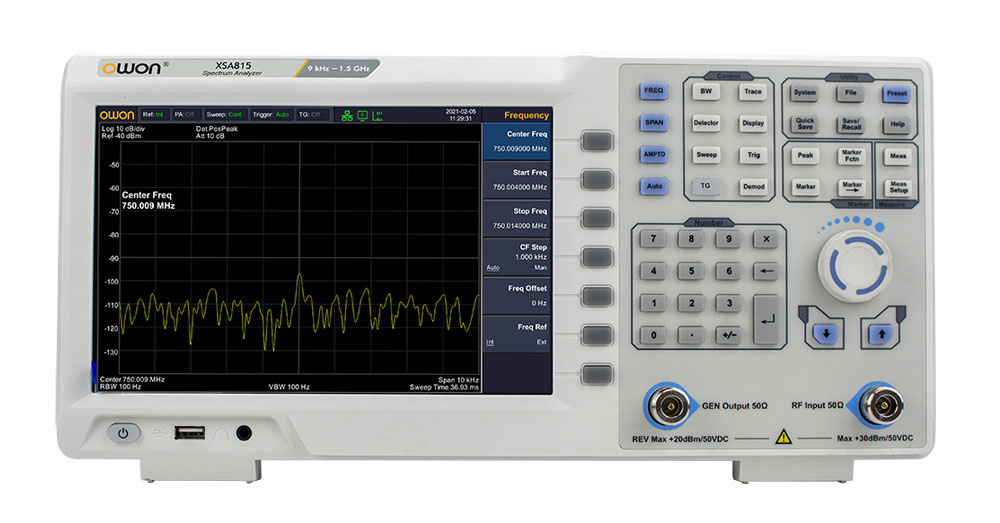

Анализатор спектра OWON XSA815

Owon
Анализатор спектра OWON XSA815
На складе: отсутствует
Артикул
№ 03359
Гарантия Гарантия
24 месяца
Макс. рабочая частота
1.5 ГГц
0.5 ГГц
1 ГГц
1.5 ГГц
0.5 ГГц
1 ГГц
Уровень фазовых шумов (отстройка 10 кГц)
-80 дБн/Гц
-80 дБн/Гц
-80 дБн/Гц
-80 дБн/Гц
-80 дБн/Гц
-80 дБн/Гц
Уровень фазовых шумов (отстройка 100 кГц)
-100 дБн/Гц
-100 дБн/Гц
-100 дБн/Гц
-100 дБн/Гц
-100 дБн/Гц
-100 дБн/Гц
Мин. отображаемый уровень шума (DANL) (типовое)
-160 дБм
-160 дБм
-160 дБм
-160 дБм
-160 дБм
-160 дБм
Наилучшее разрешение по частоте RBW (-3 дБ)
1 Гц
1 Гц
1 Гц
1 Гц
1 Гц
1 Гц
Погрешность измерения амплитуды
0.7 дБ
0.7 дБ
0.7 дБ
0.7 дБ
0.7 дБ
0.7 дБ
Макс. измеряемый уровень
+20 дБм
+20 дБм
+20 дБм
+20 дБм
+20 дБм
+20 дБм
Интерфейсы
USB-host, USB-device, LAN, Разъем для наушников, HDMI
USB-host, USB-device, LAN, Разъем для наушников, HDMI
USB-host, USB-device, LAN, Разъем для наушников, HDMI
USB-host, USB-device, LAN, Разъем для наушников, HDMI
USB-host, USB-device, LAN, Разъем для наушников, HDMI
USB-host, USB-device, LAN, Разъем для наушников, HDMI
Следящий генератор

Да
Да
Да



  • Мультифункциональный анализатор спектра для тестирования в частотном диапазоне от 9 кГц до 1500 МГц.
  • Отображаемый средний уровень шума (DANL) -160 дБм.
  • Фазовый шум –80 дБн/Гц при 1 ГГц и смещение на 10 кГц.
  • Общая точность амплитуды <0.7 дБ.
  • Наилучшее разрешение по частоте RBW (-3 дБ)
  • Современный эргономичный дизайн и небольшие габариты устройства обеспечивают удобное применение в полевых и лабораторных условиях.
  • 9-дюймовый ЖК-дисплей с высоким разрешением 1280×800 пикселей для удобного считывания результатов измерения.
  • Несколько интерфейсов: USB-хост, USB-устройство, LAN, интерфейс для наушников, HDMI.
  • Cледящий генератор (опция).
  • Функция предварительного тестирования на соответствие EMI (бесплатно), программное обеспечение для тестирования EMC (опция).
  • Стандартный анализ качества модуляционного сигнала, демодуляция аудио.
  • Стандартное тестирование на месте и функция Pass/Fail (Годен/Не годен) для быстрого определения соответствия результатов теста.
  • Множество общих и расширенных функций тестирования.
  • Встроенная каскадная диаграмма позволяет просматривать поведение переменных параметров сигнала в течение времени, отслеживать поведение частоты и мощности в течение времени, что особенно актуально для прерывистых сигналов.
  • Применение полностью цифровой технологии промежуточной частоты.
Язык Версия Размер и тип

Техническое описание на анализаторы спектра OWON XSA800

XSA805, XSA810, XSA815, XSA805-TG, XSA810-TG, XSA815-TG

Английский 1.0 3.46 Мб, PDF Скачать

Инструкция на анализаторы спектра OWON серии XSA800

XSA805, XSA810, XSA815, XSA805-TG, XSA810-TG, XSA815-TG

Английский 1.0 1.91 Мб, PDF Скачать

Каталог продукции OWON

Осциллографы, генераторы, источники питания, мультиметры, анализаторы спектра, токоизмерительные клещи, аксессуары

Английский 3.5.1 21.48 Мб, PDF Скачать

Программное обеспечение для анализаторов спектра OWON серии XSA1000 и XSA800

XSA1015, XSA1036, XSA1075, XSA805, XSA810, XSA815

Английский 1.2.0 33.29 Мб, ZIP Скачать

Анализаторы спектра OWON серии XSA800

Анализаторы спектра OWON XSA800 применяют в электронике и радиотехнике, во время проведения научных и лабораторных экспериментов и тестирований, в учебном процессе, для изучения и измерения параметров электрических сигналов – как непосредственно, так и получаемых при воздействии различных устройств или сред на датчики, превращающие эти действия в электрический сигнал или радиоволны.
