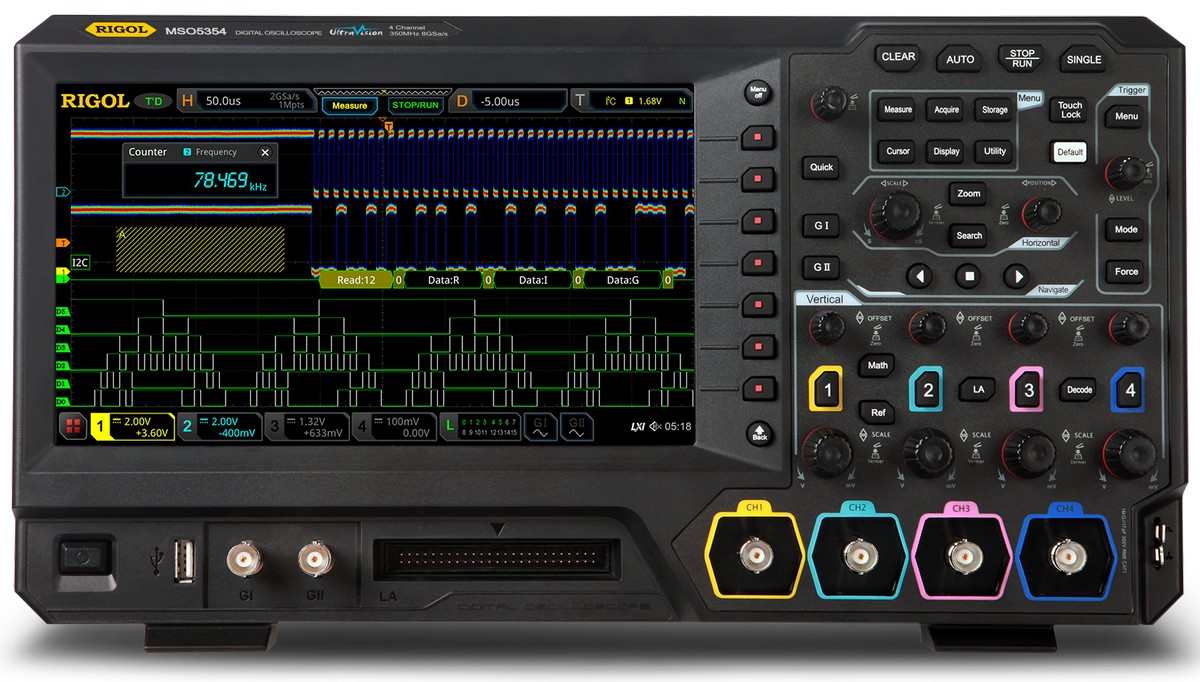

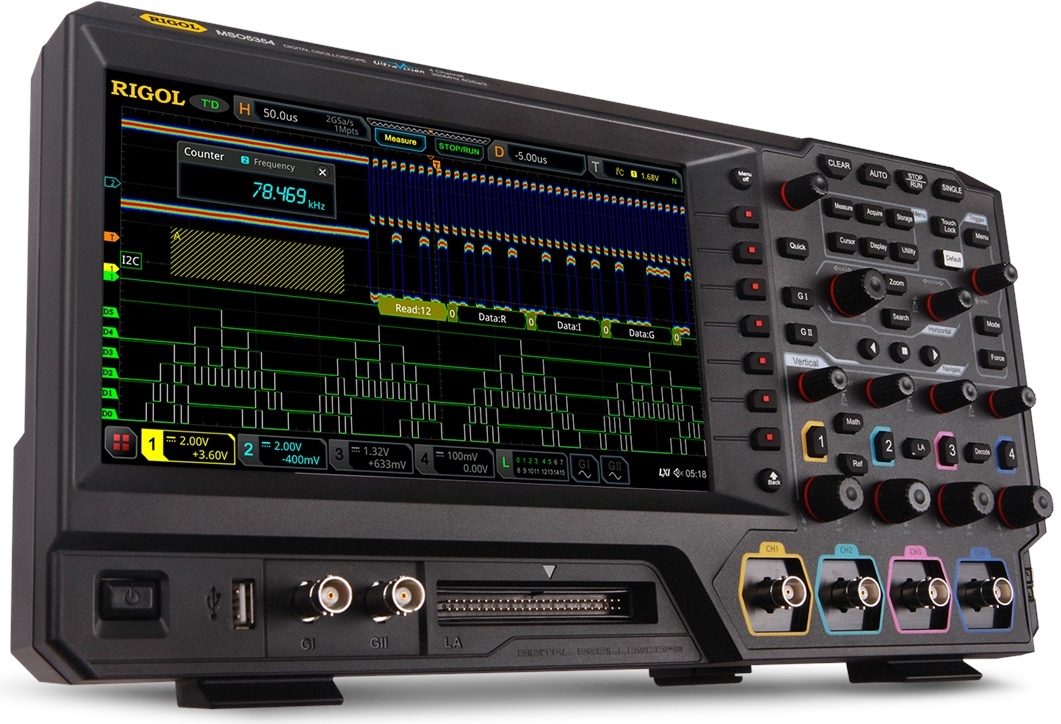

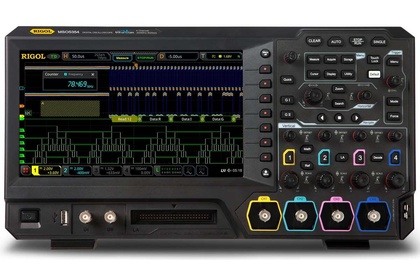

Осциллограф цифровой RIGOL MSO5072

Rigol
Осциллограф цифровой RIGOL MSO5072
110 125 Р
110125 RUB
купитьоформить
На складе: заканчивается
Госреестр РФ Госреестр РФ
№ 82665-21 до: 13.08.2026 г.
Артикул
№ 02293
Гарантия Гарантия
36 месяцев
Максимальная частота
70 МГц
100 МГц
200 МГц
350 МГц
70 МГц
100 МГц
Скорость регистрации
500000 осц/сек
500000 осц/сек
500000 осц/сек
500000 осц/сек
500000 осц/сек
500000 осц/сек
Кол-во каналов
2
4
4
4
4
2
Частота дискретизации
8 ГГц
8 ГГц
8 ГГц
8 ГГц
8 ГГц
8 ГГц
Чувствительность
1 мВ/дел ~ 10 В/дел
1 мВ/дел ~ 10 В/дел
1 мВ/дел ~ 10 В/дел
1 мВ/дел ~ 10 В/дел
1 мВ/дел ~ 10 В/дел
1 мВ/дел ~ 10 В/дел
Коэф. развертки
5 нс/дел ~ 1000 с/дел
5 нс/дел ~ 1000 с/дел
2 нс/дел ~ 1000 с/дел
1 нс/дел ~ 1000 с/дел
5 нс/дел ~ 1000 с/дел
5 нс/дел ~ 1000 с/дел
Макс. глубина памяти
100М, 200М (опционально)
100М, 200М (опционально)
100М, 200М (опционально)
100М, 200М (опционально)
100М, 200М (опционально)
100М, 200М (опционально)
Дисплей
23 см
23 см
23 см
23 см
23 см
23 см
Интерфейсы
LAN, AUX, HDMI, USB-host, USB-device
LAN, AUX, HDMI, USB-host, USB-device
LAN, AUX, HDMI, USB-host, USB-device
LAN, AUX, HDMI, USB-host, USB-device
LAN, AUX, HDMI, USB-host, USB-device
LAN, AUX, HDMI, USB-host, USB-device
Декодирование протоколов
MIL-STD-1553B (опция), I2C (опция), SPI (опция), LIN (опция), CAN (опция), FlexRay (опция), I2S (опция), RS232/UART (опция)
MIL-STD-1553B (опция), I2C (опция), SPI (опция), LIN (опция), CAN (опция), FlexRay (опция), I2S (опция), RS232/UART (опция)
MIL-STD-1553B (опция), I2C (опция), SPI (опция), LIN (опция), CAN (опция), FlexRay (опция), I2S (опция), RS232/UART (опция)
MIL-STD-1553B (опция), I2C (опция), SPI (опция), LIN (опция), CAN (опция), FlexRay (опция), I2S (опция), RS232/UART (опция)
MIL-STD-1553B (опция), I2C (опция), SPI (опция), LIN (опция), CAN (опция), FlexRay (опция), I2S (опция), RS232/UART (опция)
MIL-STD-1553B (опция), I2C (опция), SPI (опция), LIN (опция), CAN (опция), FlexRay (опция), I2S (опция), RS232/UART (опция)
Серия
MSO5000 (Rigol)
MSO5000 (Rigol)
MSO5000 (Rigol)
MSO5000 (Rigol)
MSO5000 (Rigol)
MSO5000 (Rigol)
Доп. характеристики
Сенсорный дисплей
Сенсорный дисплей
Сенсорный дисплей
Сенсорный дисплей
Сенсорный дисплей
Сенсорный дисплей

Добро пожаловать в мир современных технологий с цифровым осциллографом RIGOL MSO5072! Это устройство сочетает в себе выдающиеся характеристики и функциональность, чтобы удовлетворить даже самых требовательных пользователей. Давайте поговорим о ключевых особенностях этого устройства.

С максимальной частотой в 70 МГц, осциллограф MSO5072 позволяет вам анализировать сигналы различной частоты и сложности. А с невероятной скоростью регистрации в 500 000 осциллограмм в секунду, вы не упустите ни одной детали в сигнале.

С двумя каналами, вы можете одновременно исследовать два сигнала, что увеличивает эффективность вашей работы и позволяет сэкономить время.

С частотой дискретизации вплоть до 8 ГГц и чувствительностью от 1 мВ/дел до 10 В/дел, MSO5072 обеспечивает точное и подробное изучение сигналов разной амплитуды и частоты.

С максимальной глубиной памяти в 100 МБ (или 200 МБ опционально) вы можете сохранить и анализировать обширные объемы данных. Большой сенсорный дисплей размером 23 см делает взаимодействие с устройством удобным и интуитивно понятным.

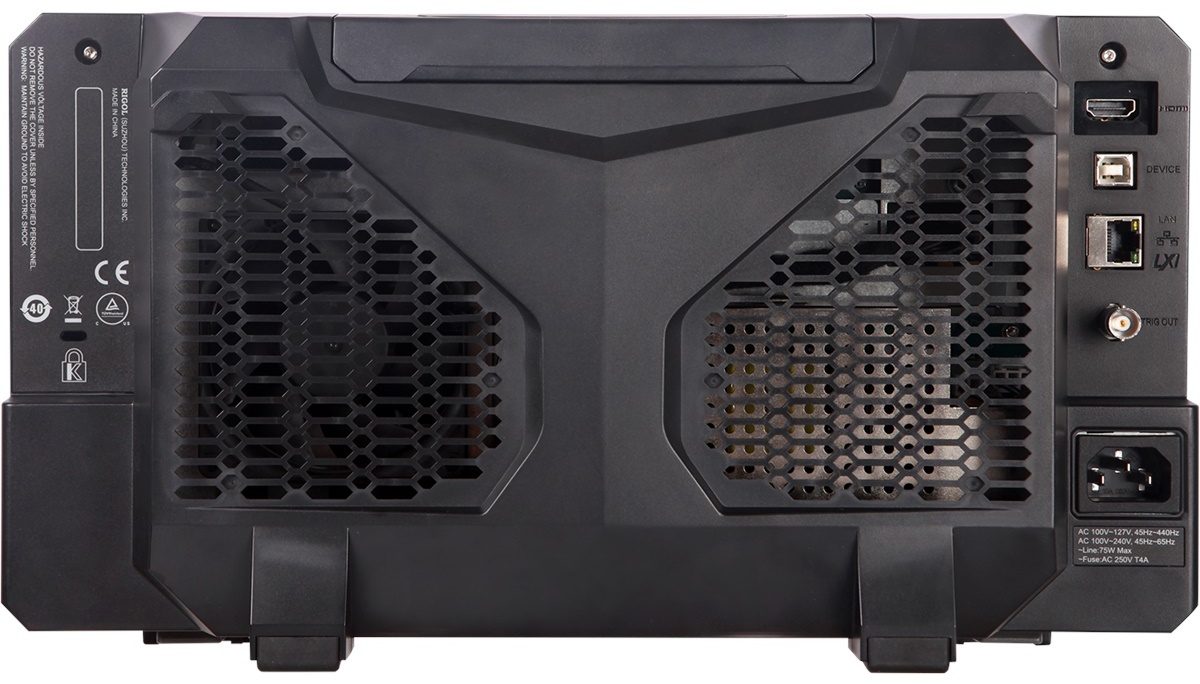

Интерфейсы LAN, AUX, HDMI, USB-host, и USB-device обеспечивают разнообразные способы подключения и обмена данными. А возможность опционального декодирования протоколов, таких как MIL-STD-1553B, I2C, SPI, LIN, CAN, FlexRay, I2S, и RS232/UART, делают MSO5072 идеальным выбором для различных задач.

Гарантия в 36 месяцев подчеркивает надежность и качество этого инструмента. MSO5072 - это инструмент, который поможет вам исследовать, анализировать и создавать с выдающейся точностью и удобством.

Габариты упаковки 54x27.2x36 см   Вес в упаковке 5.6 кг



Осциллографы – цифровые и аналоговые
Генераторы сигналов
Частота пропускания до 70 МГц
Частота дискретизации 8 ГГц
Серия MSO5000
Оборудование Rigol Technologies
Измерительные приборы
Функции запуска, опции анализа и расширения
Источники питания

Осциллограф цифровой RIGOL MS5072 - незаменимый инструмент для профессионалов в сфере электроники и телекоммуникаций. Высокая скорость сэмплирования и спектр частот прибора позволяют измерять и анализировать даже самые сложные и быстропротекающие сигналы. Предусмотрены варианты настройки с обработкой сигналов. В процессе покупки можно оформить доставку по России.

Логический пробник 16-ти канальный Rigol PLA2216
54 290 Р
54290 RUB
купитьоформить
Адаптер RIGOL USB-GPIB
33 330 Р
33330 RUB
Датчик магнитного поля Rigol NFP-3
64 725 Р
64725 RUB
Пробник осциллографический RIGOL RP1100D
91 770 Р
91770 RUB
Пробник осциллографический RIGOL RP1025D
54 775 Р
54775 RUB
Пробник осциллографический RIGOL RP3500A
27 535 Р
27535 RUB
Rigol RA5040K Аттенюатор 40 дБ
4 640 Р
4640 RUB

Показать все
Язык Версия Размер и тип

Техническое описание на осциллографы Rigol серии MSO5000

MSO5072, MSO5074, MSO5102, MSO5104, MSO5204, MSO5354

Английский апрель 2020 7.32 Мб, PDF Скачать

Инструкция на осциллографы Rigol серии MSO5000

MSO5072, MSO5074, MSO5102, MSO5104, MSO5204, MSO5354

Русский 2019 9.44 Мб, PDF Скачать

Каталог продукции Rigol

Осциллографы, анализаторы спектра, генераторы, мультиметры, источники питания, системы сбора данных, аксессуары

Английский январь 2020 19.17 Мб, PDF Скачать

Инструкция на осциллографы Rigol серии MSO5000

MSO5072, MSO5074, MSO5102, MSO5104, MSO5204, MSO5354

Английский февраль 2019 8.44 Мб, PDF Скачать

Знакомство с цифровыми осциллографами Rigol серии MSO5000

Компенсация пробника осциллографа

При первичном использовании пробника необходимо произвести регулировку компенсации, что позволит совместить пробник и входной канал осциллографа. Не прошедшие компенсацию пробники или пробники с отклонением компенсации могут привести к ошибке или погрешности измерений.

Математические операции

Осциллографы Rigol могут производить множество математических операций с внутриканальными сигналами, включая сложение (A+B), вычитание (A-B), умножение (AxB), деление (A÷B), FFT, логические операции и сложные вычисления.

Методы получения осциллограммы

Данная функция используется при выборе способа формирования точки осциллограммы из точки дискретизируемого сигнала.

Двухканальный генератор сигналов произвольной формы 25 MГц (опция MSO5000-AWG)

Осциллографы серии MSO5000 имеют дополнительный (опциональный) встроенный двухканальный источник сигнала 25 МГц. Генератор сигналов и осциллограф объединены в одном корпусе, обеспечивая большое удобство для инженеров, которым необходимо одновременно использовать источник сигнала и осциллограф.

Цифровой вольтметр

Встроенный цифровой вольтметр (DVM) этого осциллографа обеспечивает 3-разрядные измерения напряжения на любом аналоговом канале. Измерения цифровым вольтметром асинхронны с системой сбора данных.
