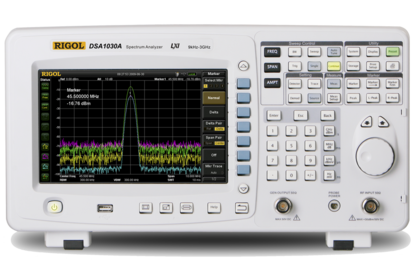

Анализатор спектра Rigol DSA1030A - TG

Rigol
Анализатор спектра Rigol DSA1030A - TG
На складе: отсутствует (модель снята с производства)
Артикул
№ 00008
Гарантия Гарантия
36 месяцев
Макс. рабочая частота
3 ГГц
3 ГГц
Следящий генератор
Да

Уровень фазовых шумов (отстройка 10 кГц)
-88 дБн/Гц
-88 дБн/Гц
Уровень фазовых шумов (отстройка 100 кГц)
-100 дБн/Гц
-100 дБн/Гц
Мин. отображаемый уровень шума (DANL) (типовое)
-148 дБм
-148 дБм
Наилучшее разрешение по частоте RBW (-3 дБ)
10 Гц
10 Гц
Погрешность измерения амплитуды
1 дБ
1 дБ
Макс. измеряемый уровень
+30 дБм
+30 дБм
Интерфейсы
LAN, VGA, PictBridge, USB-host, USB-device
LAN, VGA, USB-host, USB-device

Анализатор спектра Rigol DSA1030A-TG снят с производства. Замена - Rigol DSA832E-TG, DSA832-TG.

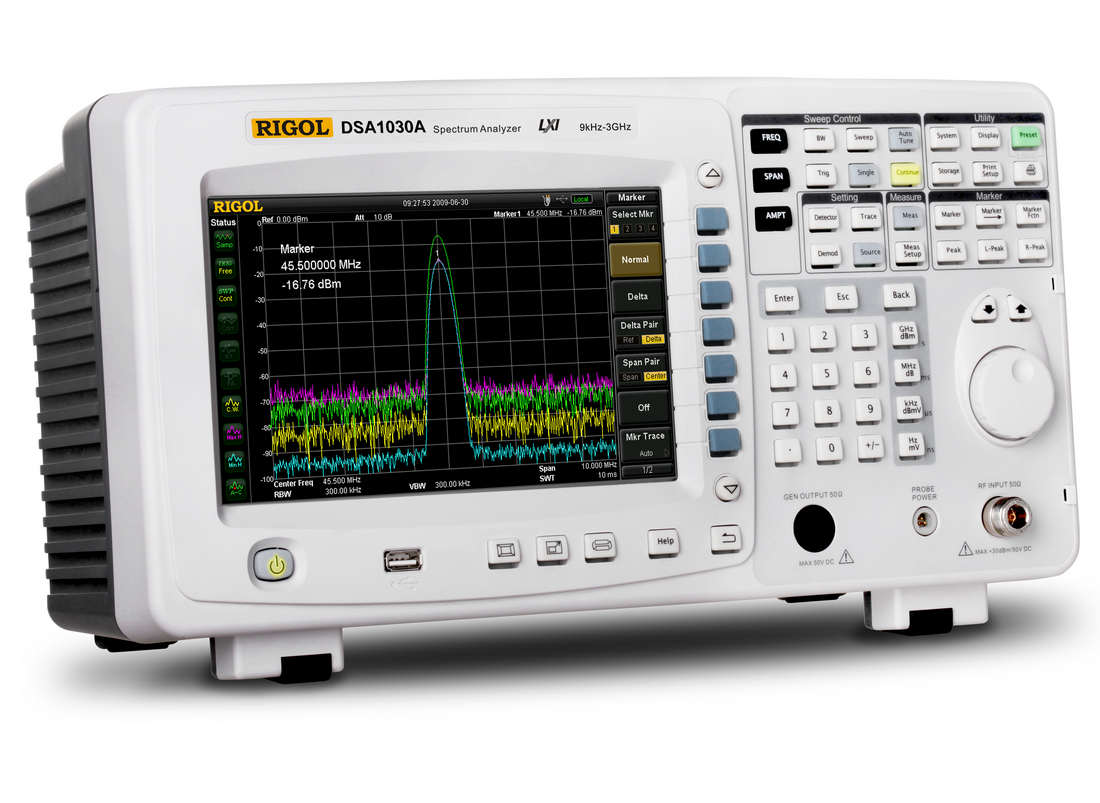

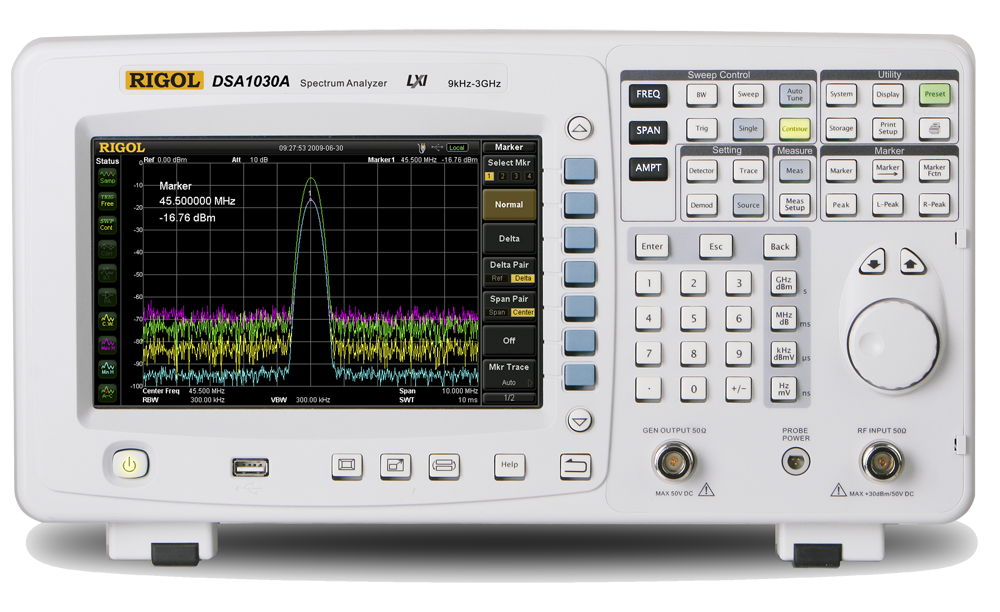

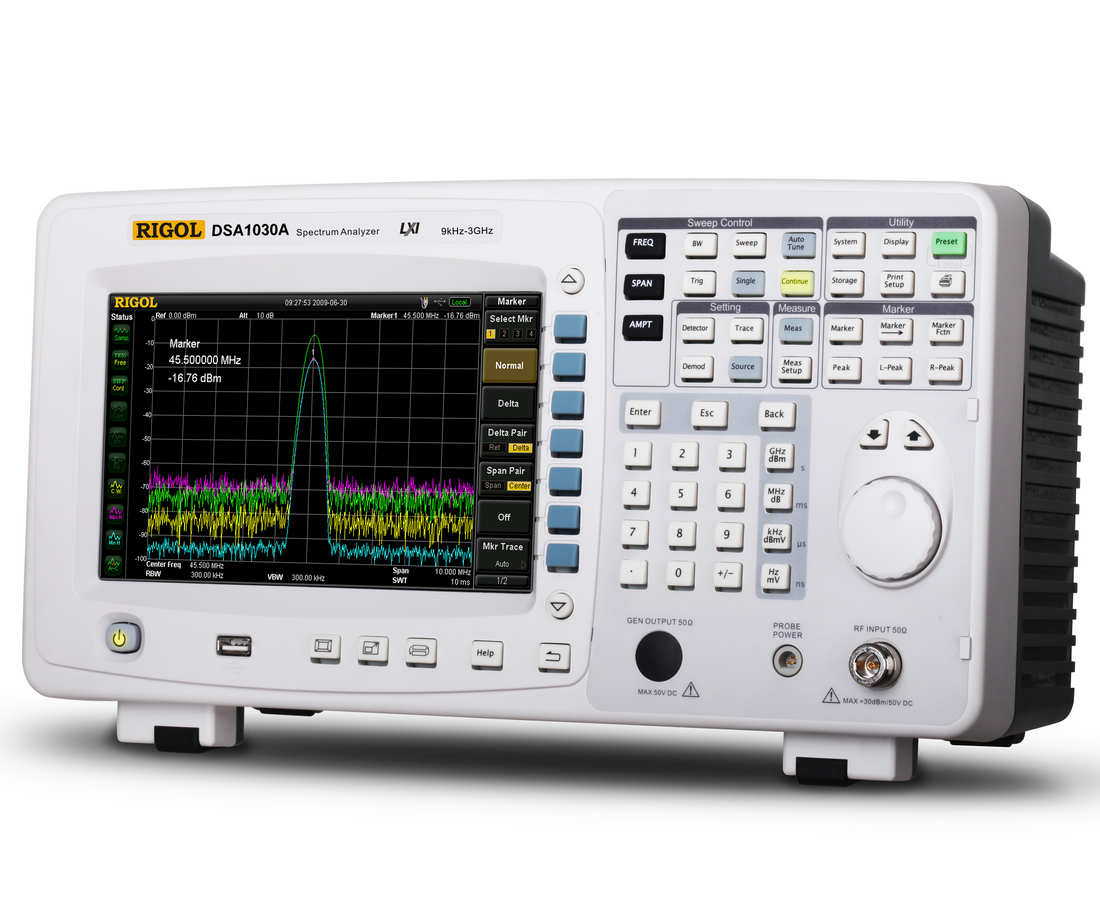

Конструкция анализаторов спектра серии DSA1000A обеспечивает им малые габариты и массу, невысокую цену и легкость управления с помощью удачно сгруппированной кнопочной клавиатуры. В ряду особенностей следует отметить наличие высокочеткого цветного TFT ЖК-дисплея размером 8.5 дюйма, понятное отображение графическим интерфейсом на дисплее настроек и сообщений, стандартные и настраиваемые коммуникационные интерфейсы USB, LAN и GPIB, позволяющие оператору дистанционно управлять прибором и наблюдать результаты измерения через компьютерную сеть и виртуальный терминал. Эти приборы могут найти широкое применение для образования, научной деятельности, корпоративных центров, промышленного производства и многих других областей.

Основные особенности Rigol DSA1030A-TG:

  • диапазон частоты: от 9 кГц до 3 ГГц;
  • мин. отображаемый средний уровень шума (DANL): -148 дБм;
  • фазовый шум при отстройке от несущей 10 кГц: -88 дБн/Гц (типовое);
  • полная погрешность амплитуды: <1.0 дБ;
  • минимальное разрешение по частоте: 10 Гц;
  • встроенный предусилитель (в базовой комплектации);
  • следящий генератор 3 ГГц (в базовой комплектации);
  • широкий выбор функций измерения и автоматических настроек;
  • широкоэкранный дисплей 8.5 дюйма, с четким и ярким изображением, а также простой и понятный интерфейс;
  • широкий выбор интерфейсов – LAN, USB-хост, USB-прибор, VGA или GPIB (не входит в базовую комплектацию);
  • компактная конструкция с массой всего 6.2 кг.

Анализатор спектра реального времени Rigol DSA1030A-TG – измерительное оборудование, которое гарантирует высокий уровень точности. Обладает способностью работать в реальном времени, что делает его использование максимально эффективным и удобным. Прибор можно купить с доставкой по России.

Анализатор спектра Rigol DSA1030A-TG снят с производства. Замена - Rigol DSA832E-TG, DSA832-TG.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ  RIGOL DSA1030A-TG

Частотные характеристики

Частота

Диапазон частоты

DSA1030A

от 9 кГц до 3 ГГц

Разрешение частоты



1 Гц



Внутренний опорный генератор

Частота опорного генератора



10 МГц

Старение



меньше 3x10-6/год

Температурный дрейф

от 20 до 30 ºC

меньше 3x10-6



Показание частоты маркера

Разрешение



(полоса обзора) / [(число точек развертки) -1]

Погрешность



±[(показание частоты) x (погрешность опорного генератора) + 1 % x (полоса обзора) + 10 % x (разрешение частоты) + (разрешение маркера)]



Показание частоты частотомера

Разрешение



1 Гц, 10 Гц, 100 Гц, 1 кГц

Погрешность



±[(показание частоты) x (погрешность опорного генератора) + (разрешение частотомера)]

Примечание: погрешность опорного генератора = [(старение x (время от калибровки) + (температурный дрейф)].



Полоса обзора

Диапазон

DSA1030A

0 Гц, от 100 Гц до 3 ГГц

Погрешность



± (полоса обзора) / [(число точек развертки) -1]



Фазовый шум SSB

Отстройка от несущей

10 кГц

меньше -88 дБн/Гц, типовое

100 кГц

меньше -100 дБн/Гц, типовое

1 МГц

меньше -110 дБн/Гц, типовое

Примечание: типовое fн = 500 МГц, RBW≤1 кГц, простой детектор, число кривых для усреднения не меньше 50.



Полоса пропускания

Разрешение по частоте RBW (-3 дБ)



от 10 Гц до 1 МГц,

с шагом 1, 3, 10

Погрешность RBW



меньше 5 %, номинальное

Отношение полос пропускания фильтра (60 дБ / 3 дБ)



меньше 5, номинальное

Разрешение по видео частоте VBW (-3 дБ)



от 1 Гц до 3 МГц,

с шагом 1, 3, 10

Амплитудные характеристики

Диапазон измерения

Диапазон



от отображаемого среднего уровня шума (DANL) до +30 дБм



Максимально допустимые входные уровни

Макс. постоянное напряжение



50 В

Макс. РЧ мощность несущей

РЧ-ослабление ≥ 20 дБ

30 дБм (1 Вт)

Макс. порог повреждения



40 дБм (10 Вт)

Примечание: при уровне входного сигнала больше 33 дБм будет включена защита.



Нелинейность АЧХ 1 дБ

Полная мощность на входе смесителя

fн ≥ 50 МГц, предусилитель выключен

больше 0 дБм

Примечание: уровень мошности на входе смесителя (дБм) = мощность входного сигнала (дБм) – ослабление входного сигнала (дБ).



Отображаемый средний уровень шумов (DANL)

РЧ-ослабление 0 дБ, RBW=VBW=10 Гц, простой детектор, число усреднений ≥ 50

Отображаемый средний уровень шумов (DANL)

(предусилитель

выключен)

от 100 кГц до 10 МГц

меньше -85 дБм-3 x (f/1 МГц) дБ,

типовое -125 дБм

от 10 МГц до 2.5 ГГц

меньше -127 дБм+3 x (f/1 ГГц) дБ,

типовое -130 дБм

от 2.5 ГГц до 3 ГГц

меньше -115 дБм

Отображаемый средний уровень шумов (DANL)

(предусилитель

включен)

от 100 кГц до 1 МГц

меньше -103 дБм

от 1 МГц до 10 МГц

меньше -103 дБм-3 x (f/1 МГц) дБ,

типовое -143 дБм

от 10 МГц до 2.5 ГГц

меньше -145 дБм+3 x (f/1 ГГц) дБ,

типовое -148 дБм

от 2.5 ГГц до 3 ГГц

меньше -133 дБм



Параметры отображения

Логарифмическая шкала



от 1 дБ до 200 дБ

Линейная шкала



от 0 до опорного уровня

Число отображаемых точек развертки

обычный экран

601

полный экран

751

Число отображаемых линий развертки



3 + Math Trace

Типы детектора отбора отсчетов для пиксела развертки



максимума (Pos Peak), минимума (Neg Peak), простой (Sample), нормальный (Normal), среднеквадратический (RMS Avg) и усредняющий (Voltage Avg)

Функции визуализации развертки



непосредственное отображение (Clear Write), регистрация максимальных значений (Max Hold), регистрация минимальных значений (Min Hold), логарифмическое усреднение по нескольким разверткам (Video Avg), арифметическое усреднение по нескольким разверткам (Power Avg), "замораживание" полученной линии (Freeze) и удаление линии (Blank).

Единицы шкалы



дБм, дБмВ, дБмкВ, В, Вт



Неравномерность АЧХ

РЧ-ослабление 10 дБ, относительно 50 МГц, от 20 до 30 ºC

Неравномерность АЧХ

(предусилитель выключен)

от 100 кГц до 3 ГГц

меньше 0.7 дБ

Неравномерность АЧХ

(предусилитель включен)

от 1 МГц до 3 ГГц

меньше 1.0 дБ



Погрешность переключения входного аттенюатора

Диапазон настройки



0 до 50 дБ, с шагом 1 дБ

Погрешность переключения

fн=50 МГц, относительно 50 МГц,

от 20 до 30 ºC

меньше (0.3 + 0.01 x ослабление) дБ



Абсолютная погрешность амплитуды

Погрешность

fн=50 МГц, детектор максимума, предусилитель выключен, РЧ-ослабление 10 дБ, входной сигнал

-10 дБм, от 20 до 30 ºC

±0.4 дБ



Погрешность переключения RBW

Погрешность

от 10 Гц до 1 МГц, относительно 1 кГц RBW

меньше 0.1 дБ



Опорный уровень

Диапазон



от -100 до +30 дБм,

с шагом 1 дБ

Разрешение

логарифмическая шкала

0.01 дБ

линейная шкала

5 единиц младшего разряда



Погрешность измерения уровня

Погрешность измерения уровня

доверительная вероятность 95 % сигнал/шум>20 дБ,

RBW=VBW=1 кГц,

предусилитель выключен, РЧ-ослабление 10 дБ,

-50 дБм<(опорный уровень)<0,

10 МГц

от 20 до 30 ºC

меньше 1.0 дБ, номинальное



КСВН входа РЧ

РЧ-ослабление 10 дБ

КСВН

от 100 кГц до 10 МГц

меньше 1.8

от 10 МГц до 2.5 ГГц

меньше 1.5

от 2.5 ГГц до 3 ГГц

меньше 1.8



Интермодуляционные искажения

Пересечение второй гармоники (SHI)



+35 дБм

Интермодуляционные искажения третьего порядка (TOI)

fн >30 МГц

+7 дБм



Избирательность по побочному каналу

Зеркальная частота



меньше -60 дБн

Промежуточная частота



меньше -60 дБн

Паразитный отклик, внутренний



меньше -88 дБм, типовое

Паразитный отклик, прочее

гетеродин, АЦП, субгармоника первого гетеродина, гармоника первого гетеродина

меньше -60 дБн

Приведенная ко входу избирательность

уровень смесителя -30 дБм

меньше -60 дБн, типовое

Развертка

Развертка

Диапазон длительности развертки

100 Гц ≤ (полоса обзора) ≤ 3 ГГц

от 10 мс до 3000 с

полоса обзора =0 Гц

до 20 мкс до 3000 с

Погрешность длительности развертки

100 Гц ≤ (полоса обзора) ≤ 3 ГГц

5 %, номинальное

полоса обзора =0 Гц

0.5 %, номинальное

Режимы развертки



непрерывная, однократная

Запуск

Запуск

Режим запуска



свободный, видео, внешний

Уровень сигнала внешнего запуска



5 В, ТТЛ

Следящий генератор

Следящий генератор

Диапазон частоты



от 9 кГц до 3 ГГц

Уровень выходного сигнала



-20 до 0 дБм, с шагом 1 дБ

Неравномерность амплитуды выходного сигнала

от 10 МГц до 3 ГГц, относительно 50 МГц

±3 дБ

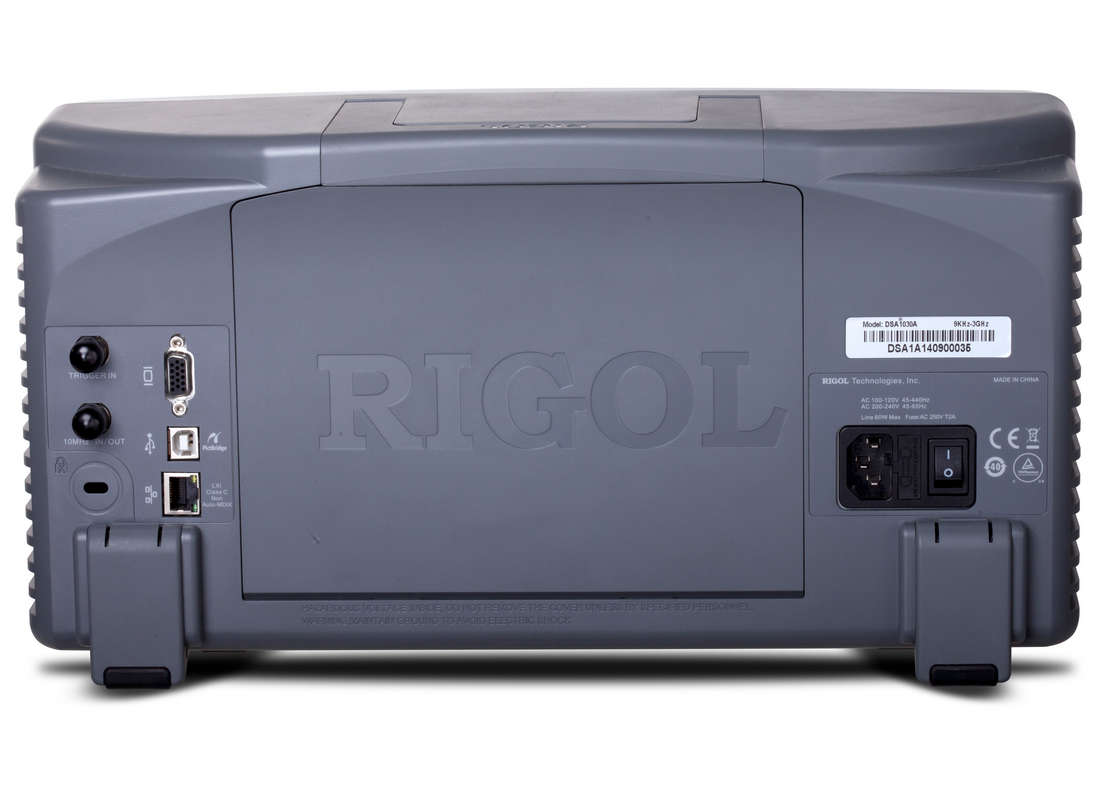

Входы/выходы

Вход РЧ

Импеданс



50 Ом

Разъем



тип N, гнездовой



Выход следящего генератора

Импеданс



50 Ом

Разъем



тип N, гнездовой



Питание пробника

Напряжение/ток



+15 В, меньше 10 % при 150 мА

-12.6 В, меньше 10 % при 150 мА



10 МГц REF ВХОД / 10 МГц REF ВЫХОД / Вход внешнего запуска

Разъем



тип BNC, гнездовой

Амплитуда опорного сигнала 10 МГц



от 0 дБм до 10 дБм

Сигнал внешнего запуска



5 В, ТТЛ



USB



USB-хост

Разъем



тип B

Протокол



версия 2.0



USB-прибор

Разъем



тип A

Протокол



версия 2.0



VGA

Разъем



VGA совместимый, 15 контактов, тип mini D-SUB

Разрешение



800 x 600 пиксел, 60 Гц

Общетехнические характеристики

Дисплей

Тип



жидкокристаллический TFT

Разрешение



800 x 480

Размер



8.5 дюйма

Цветность



65536



Поддерживаемый принтер

Протокол



PictBridge



Дистанционное управление

USB



USB TMC

LAN



10/100 Base-T, RJ-45

IEC/IEEE (GPIB)

с использованием модуля USB-GPIB (опция)

IEEE 488.2



Память большой емкости

Диски



флэш-диск (встроенный),

USB диск (не поставляется)

Объем диска

флэш-диск (встроенный)

1 Гбайт



Питание

Напряжение сети переменного тока



от 100 до 240 В, номинальное

Частота сети



от 45 Гц до 440 Гц

Потребляемая мощность



типовое: 35 Вт, макс.: 60 Вт (со всеми опциями)

Время работы от батареи



около 3 часов



Температура

эксплуатация



от плюс 5 до плюс 40 ºC

хранение



от минус 20 до плюс 70 ºC



Габариты



(Ш x В x Д)

399 x 223 x 159 мм

(15.7 x 8.78 x 6.26 дюймов)



Масса



без батареи

6.2 кг (13.7 фунта)



с батареей

7.4 кг (16.3 фунта)
