Программное обеспечение для измерений ЭМИ Rigol S1210

Rigol
Программное обеспечение для измерений ЭМИ Rigol S1210
Под заказ
Артикул
№ 01843

Rigol S1210 EMI Pre-compliance Software – это прикладное программное обеспечение (ПО) для персонального компьютера PC и анализатора спектра RIGOL DSA1000A, DSA1000, DSA800 или DSA800E (с опцией EMI-DSA800) с установленной опцией EMI. Данное ПО разработано на основе стандартного пакета программ VISA и позволяет осуществлять дистанционное управление анализатором спектра Rigol серии DSA через интерфейс USB-TMC или интерфейс LAN.

Используя S1210 EMI Pre-compliance Software и анализатор спектра RIGOL серии DSA, можно выполнять как контактные тесты, так и проверку излучения. С его помощью можно измерить напряжение помех на силовом кабеле, используя эквивалент сети (LISN), и автоматически выполнить коррекцию амплитуды у результата при проверке излучения, загрузив корректирующий фактор (предварительный усилитель, аттенюатор, антенна, кабель или матрица коррекции).

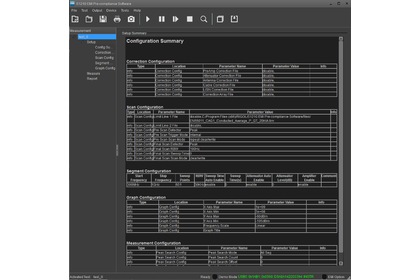

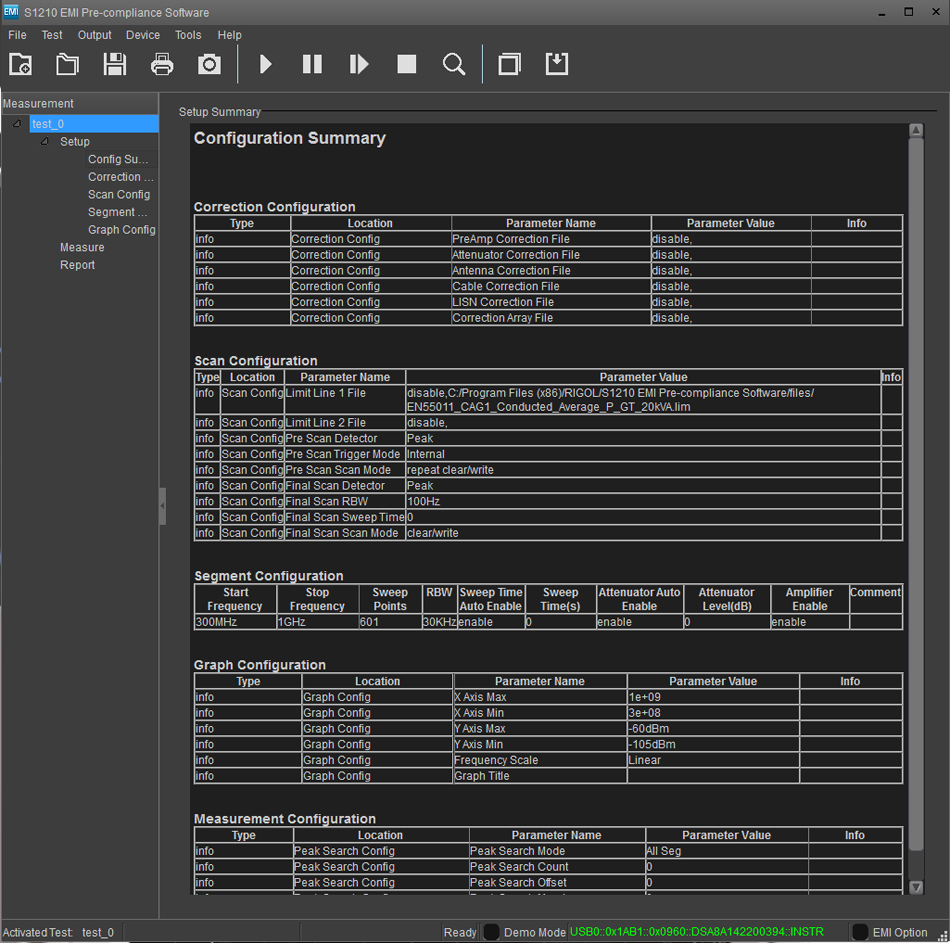

Кроме того, S1210 EMI Pre-compliance Software предлагает различные функции, облегчающие проведение измерений. Можно установить различные параметры (частотный диапазон, разрешение полосы пропускания и длительность сканирования) через таблицу сканирования. Результаты сканирования могут отображаться в логарифмическом или линейном формате. Позволяет отыскать пиковые значения сигнала и изучать результаты, отображаемые в таблице пиковых значений. Rigol S1210 позволяет маркировать или удалить нежеланный сигнал, а также легко выявлять сигналы, неудовлетворяющие стандартной линии ограничения. Данное ПО поддерживает таблицу маркеров.

  • Обеспечивает создание рабочей зоны и управление несколькими измерительными приборами.
  • Поддержка демо-режима позволяющего пользователю приобрести необходимый опыт по работе с ПО без использования анализатора и без приобретения лицензии.
  • Имеется функция управления базой данных для редактирования файлов ПО.
  • Имеется функция амплитудной коррекции для предварительного просмотра действия заданной коррекции и выполнения оперативной калибровки результата.

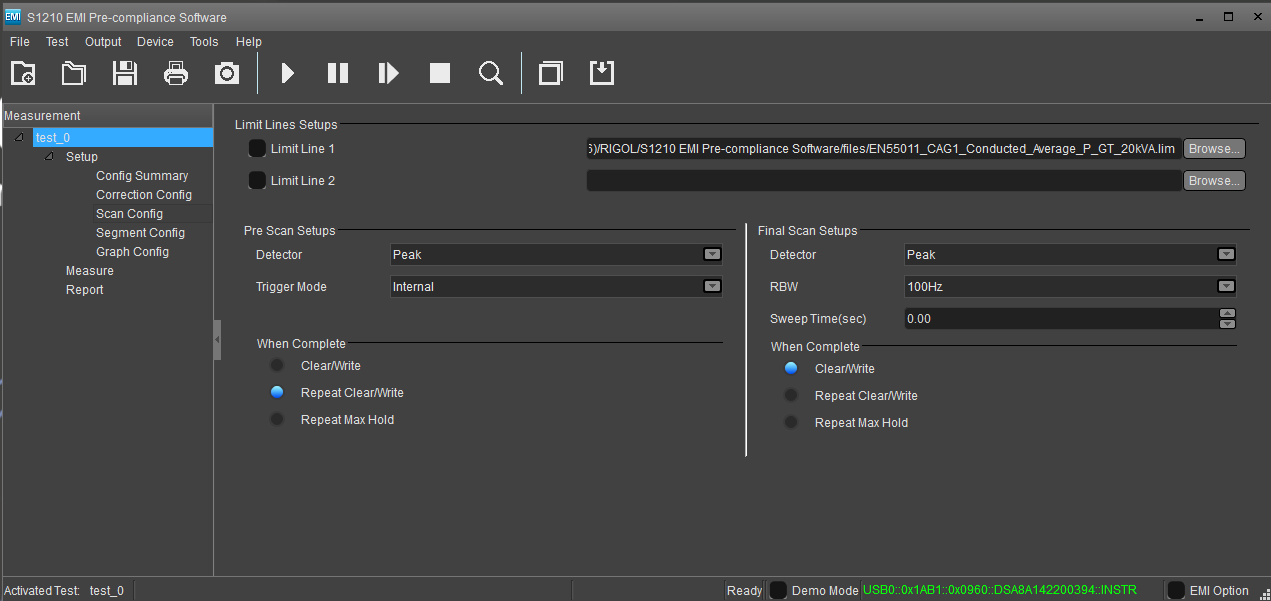

  • Имеется функция предварительного и финального сканирования, поддержка трех режимов отображения линии развертки: очистка/запись, периодическая очистка/запись, регистрация максимума с накоплением.
  • Имеется функция линии ограничения для экспресс-оценки результатов измерения.
  • Поддержка сканирования участка и редактирования таблицы в целях повышения скорости измерения.
  • Поддержка для оси частоты отображения в линейном или логарифмическом масштабе.
  • Поддержка для оси амплитуды отображения при различных единицах измерения.

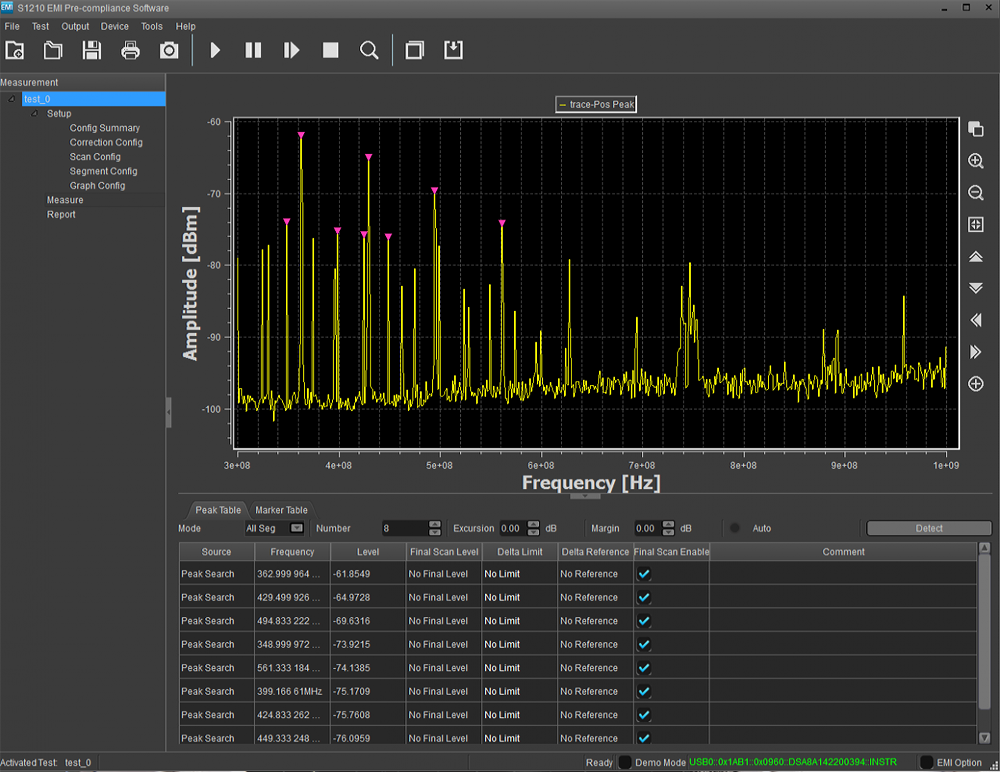

  • Предоставляет разнообразие настроек для выполнения поиска пиковых значений.
  • Поддержка импорта и экспорта таблицы пиковых значений.
  • Поддержка редактирования таблицы маркеров, позволяет отмечать точки, соответствующие произвольной интересующей частоте.
  • Поддержка сохранения результата измерения в качестве опорной линии облегчает сравнение результатов измерения.
  • Поддержка управления спектрограммой облегчает анализ результатов.
  • Имеется функция создания отчета.
