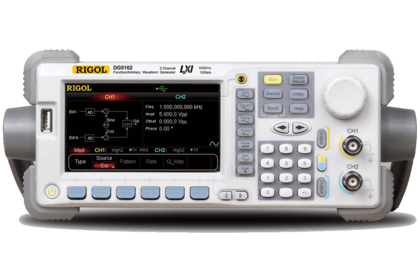

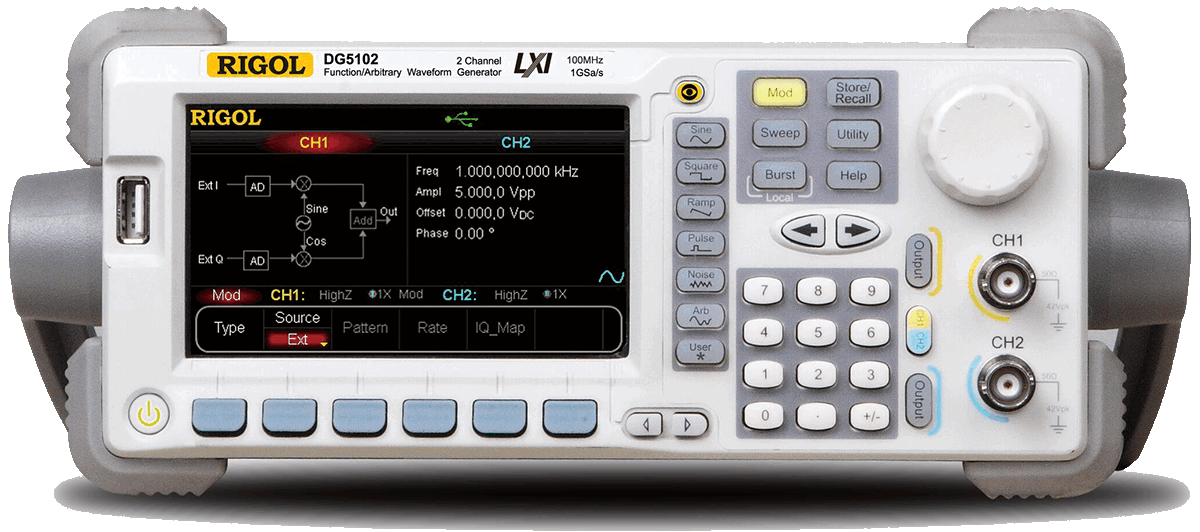

Генератор сигналов RIGOL DG5102 универсальный

Rigol
Генератор сигналов RIGOL DG5102 универсальный
На складе: отсутствует
Госреестр РФ Госреестр РФ
№ 55992-13 до: 19.12.2018 г.
Артикул
№ 00029
Гарантия Гарантия
36 месяцев
Макс. частота выходного сигнала
100 МГц
70 МГц
250 МГц
350 МГц
Частота дискретизации
1 ГВыб/с
1 ГВыб/с
1 ГВыб/с
1 ГВыб/с
Разрешение по вертикали
14 бит
14 бит
14 бит

Кол-во каналов
2
2
2
2
Макс. глубина памяти
128М
128М
128М
128М
Встроенный частотомер
Да
Да
Да
Да
Интерфейсы
LAN, GPIB, USB-host, USB-device
LAN, GPIB, USB-host, USB-device
LAN, GPIB, USB-host, USB-device
LAN, GPIB, USB-host, USB-device
Серия
DG5000 (Rigol)
DG5000 (Rigol)
DG5000 (Rigol)
DG5000 (Rigol)
Дистанционное управление
Оригинальное ПО, SCPI, LabView
Оригинальное ПО, SCPI, LabView
Оригинальное ПО, SCPI, LabView
Оригинальное ПО, SCPI, LabView

В генераторе сигналов Rigol DG5102 использована технология прямого цифрового синтеза (DDS), что позволяет обеспечить высокую стабильность и точное восстановление сигнала с низким уровнем искажений. Наряду со стандартными и произвольными формами сигналов, генератор сигналов Rigol DG5102 способен формировать векторную I/Q модуляцию и сигналы с псевдослучайной перестройкой рабочей частоты. Помимо того, Rigol DG5102 поддерживает модуль смешанных сигналов (16 цифровых и 2 аналоговых канала). Благодаря наличию интерфейса LAN (LXI Class C) можно дистанционно управлять генератором сигналов Rigol DG5102 в измерительных лабораториях любой конфигурации.

Габариты упаковки 59x38x26 см   Вес в упаковке 6.7 кг

Технические характеристики генератора Rigol DG5102

  • Формирование сигнала методом прямого синтеза (DDS)
  • Количество каналов - 2 (с поддержкой связи по частоте и фазе)
  • Максимальная частота выходного сигнала Rigol DG5102: 100 МГц, разрешение 1 мкГц
  • Разрешение по вертикали 14 бит, частота дискретизации 1 Гвыборок/с
  • Генерация сигнала с псевдослучайной перестройки рабочей частоты FH (опция)
  • Модуляциия векторного сигнала IQ
  • 14 стандартных форм сигнала: синус, прямоугольный, пилообразный, импульсный, шумовой, экспоненциальное возрастание, экспоненциальное понижение, sinx/x, ЭКГ, функция Гаусса, гаверсинус, функция Лоренца, двухтональный сигнал, постоянный ток
  • Сигналы произвольной формы, длина памяти формы сигнала до 128 млн. точек
  • Режимы модуляции: AM, FM, PM, ASK, FSK, PSK и PWM, IQ, свипирование, пакетный режим
  • Цветной LCD TFT дисплей (диагональ 11 см, 16 млн. цветов)

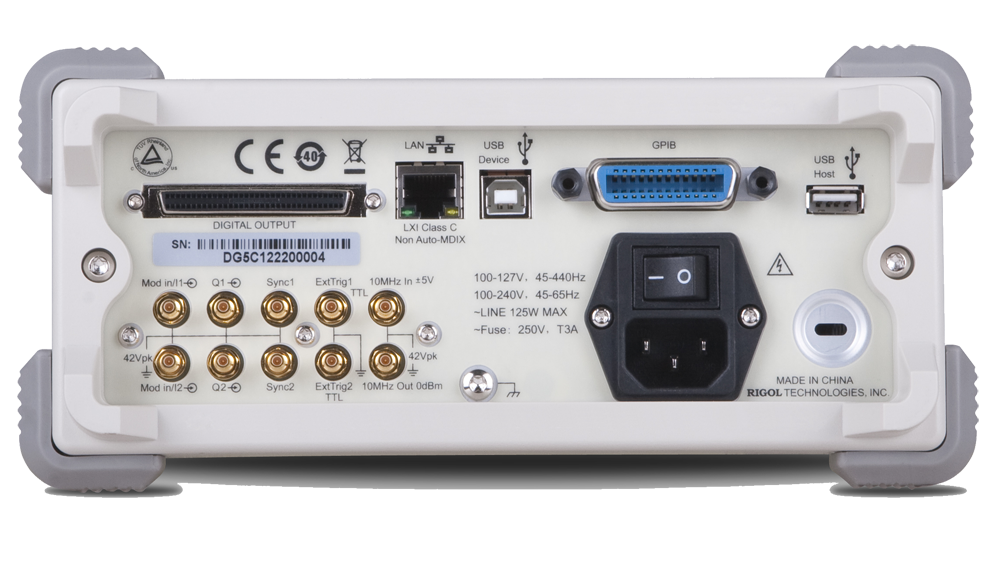

  • Интерфейсы Rigol DG5102: USB device, USB host, LAN (поддержка LXI класс С), GPIB
  • Возможность подключить модуль цифрового вывода на 16+2 каналов совместно с аналоговым каналом, позволяющий восстановить наиболее широко распространённые в повседневной практике смешанные сигналы
  • Многоязычный интерфейс, встроенная система подсказок
  • Габариты Rigol DG5102: 501х230х106 (мм), вес 4.3 кг

Генератор сигналов Rigol DG5102 – универсальное измерительное оборудование, предназначенное для формирования любых вариаций сигналов в значительном частотном спектре. Устройство обладает частотным диапазоном от 1 мГц до 200 МГц. Прибор оснащен двумя каналами и может генерировать сигналы различных типов. Генератор можно купить с доставкой по России.

Язык Версия Размер и тип

Инструкция на генераторы сигналов Rigol серии DG5000

DG5071, DG5072, DG5101, DG5102, DG5251, DG5252, DG5351, DG5352

Английский 09.2021 5.41 Мб, PDF Скачать

Техническое описание на генераторы сигналов Rigol серии DG5000

DG5071, DG5072, DG5101, DG5102, DG5251, DG5252, DG5351, DG5352

Английский 04.2020 1.64 Мб, PDF Скачать

Инструкция на генераторы сигналов Rigol серии DG5000

DG5071, DG5072, DG5101, DG5102, DG5251, DG5252, DG5351, DG5352

Русский 2019 4.84 Мб, PDF Скачать

Каталог продукции Rigol

Осциллографы, анализаторы спектра, генераторы, мультиметры, источники питания, системы сбора данных, аксессуары

Английский январь 2020 19.17 Мб, PDF Скачать

IVI драйвер для генераторов сигналов Rigol серии DG5000

DG5352, DG5351, DG5252, DS5251, DG5102, DG5101, DG5072, DG5071

Английский 2015 3.97 Мб, RAR Скачать

Техническое описание на генераторы сигналов Rigol серии DG5000

DG5352, DG5351, DG5252, DS5251, DG5102, DG5101, DG5072, DG5071

Русский 2011 2.65 Мб, PDF Скачать
