Генератор сигналов RIGOL DG5072 универсальный

Rigol
Генератор сигналов RIGOL DG5072 универсальный
На складе: закончился (ожидается или под заказ)
Госреестр РФ Госреестр РФ
№ 55992-13 до: 19.12.2018 г.
Артикул
№ 00038
Гарантия Гарантия
36 месяцев
Макс. частота выходного сигнала
70 МГц
100 МГц
250 МГц
350 МГц
Частота дискретизации
1 ГВыб/с
1 ГВыб/с
1 ГВыб/с
1 ГВыб/с
Разрешение по вертикали
14 бит
14 бит
14 бит

Кол-во каналов
2
2
2
2
Макс. глубина памяти
128М
128М
128М
128М
Встроенный частотомер
Да
Да
Да
Да
Интерфейсы
USB-host, USB-device, LAN, GPIB
USB-host, USB-device, LAN, GPIB
USB-host, USB-device, LAN, GPIB
USB-host, USB-device, LAN, GPIB
Серия
DG5000 (Rigol)
DG5000 (Rigol)
DG5000 (Rigol)
DG5000 (Rigol)

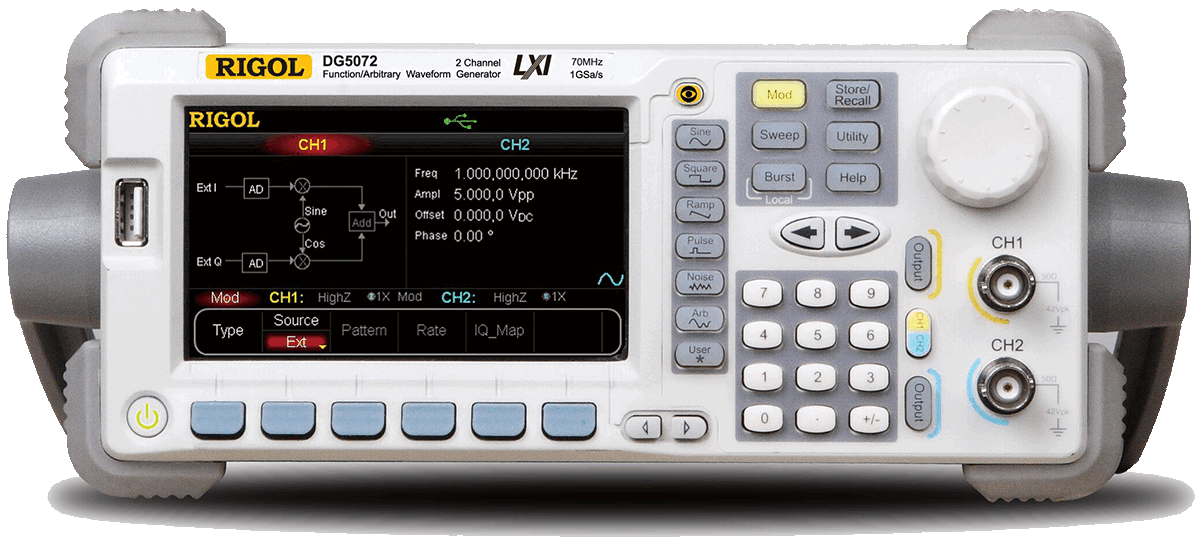

В генераторе сигналов Rigol DG5072 использована технология прямого цифрового синтеза (DDS), что позволяет обеспечить высокую стабильность и точное восстановление сигнала с низким уровнем искажений. Наряду со стандартными и произвольными формами сигналов, генератор сигналов Rigol DG5072 способен формировать векторную I/Q модуляцию и сигналы с псевдослучайной перестройкой рабочей частоты. Помимо того, Rigol DG5072 поддерживает модуль смешанных сигналов (16 цифровых и 2 аналоговых канала). Благодаря наличию интерфейса LAN (LXI Class C) можно дистанционно управлять генератором сигналов Rigol DG5072 в измерительных лабораториях любой конфигурации.

Технические характеристики генератора Rigol DG5072

  • Формирование сигнала методом прямого синтеза (DDS)
  • Количество каналов - 2 (с поддержкой связи по частоте и фазе)
  • Максимальная частота выходного сигнала Rigol DG5072: 70 МГц, разрешение 1 мкГц
  • Разрешение по вертикали 14 бит, частота дискретизации 1 Гвыборок/с
  • Генерация сигнала с псевдослучайной перестройки рабочей частоты FH (опция)
  • Модуляциия векторного сигнала IQ
  • 14 стандартных форм сигнала: синус, прямоугольный, пилообразный, импульсный, шумовой, экспоненциальное возрастание, экспоненциальное понижение, sinx/x, ЭКГ, функция Гаусса, гаверсинус, функция Лоренца, двухтональный сигнал, постоянный ток
  • Сигналы произвольной формы, длина памяти формы сигнала до 128 млн. точек
  • Режимы модуляции: AM, FM, PM, ASK, FSK, PSK и PWM, IQ, свипирование, пакетный режим
  • Цветной LCD TFT дисплей (диагональ 11 см, 16 млн. цветов)

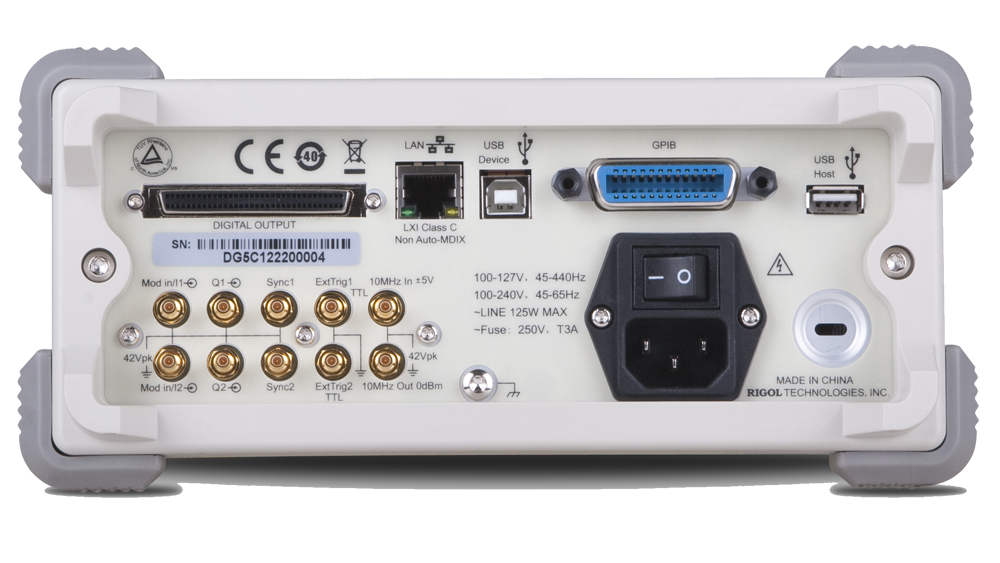

  • Интерфейсы Rigol DG5072: USB device, USB host, LAN (поддержка LXI класс С), GPIB
  • Возможность подключить модуль цифрового вывода на 16+2 каналов совместно с аналоговым каналом, позволяющий восстановить наиболее широко распространённые в повседневной практике смешанные сигналы
  • Многоязычный интерфейс, встроенная система подсказок
  • Габариты Rigol DG5072: 501х230х106 (мм), вес 4.3 кг
Язык Версия Размер и тип

Каталог продукции Rigol

Осциллографы, анализаторы спектра, генераторы, мультиметры, источники питания, системы сбора данных, аксессуары

Английский октябрь 2016 6.66 Мб, PDF Скачать

IVI драйвер для генераторов сигналов Rigol серии DG5000

DG5352, DG5351, DG5252, DS5251, DG5102, DG5101, DG5072, DG5071

Английский 2015 3.97 Мб, RAR Скачать

Инструкция на генераторы сигналов Rigol серии DG5000

DG5071, DG5072, DG5101, DG5102, DG5251, DG5252, DG5351, DG5352

Русский 2011 3.46 Мб, PDF Скачать

Техническое описание на генераторы сигналов Rigol серии DG5000

DG5352, DG5351, DG5252, DS5251, DG5102, DG5101, DG5072, DG5071

Русский 2011 2.65 Мб, PDF Скачать

Техническое описание на генераторы сигналов Rigol серии DG5000

DG5071, DG5072, DG5101, DG5102, DG5251, DG5252, DG5351, DG5352

Английский 2011 4.77 Мб, PDF Скачать

Инструкция на генераторы сигналов Rigol серии DG5000

DG5071, DG5072, DG5101, DG5102, DG5251, DG5252, DG5351, DG5352

Английский 2014 3.82 Мб, PDF Скачать
