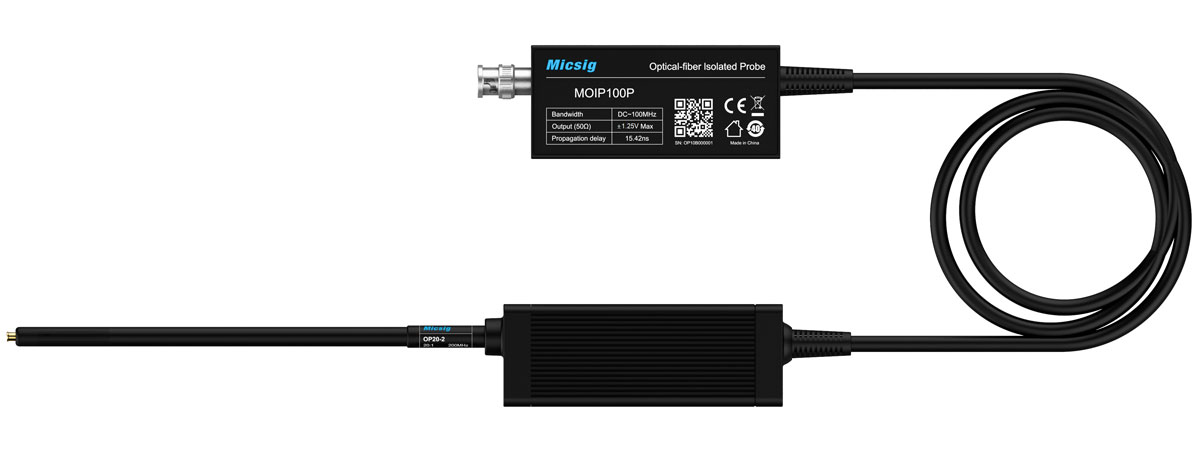

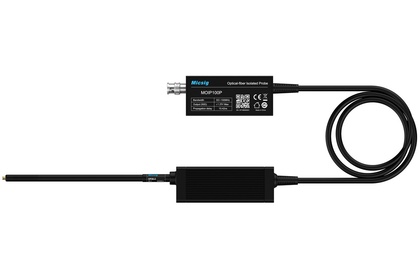

Оптоволоконный изолированный осциллографический пробник Micsig SigOFIT MOIP100P

Благодаря эксклюзивной технологии оптической изоляции SigOFIT™ от Micsig, пробники серии SigOFIT обеспечивает коэффициент подавления синфазного сигнала (CMRR) 180 дБ при постоянном токе, более 128 дБ при частоте 100 МГц, до 108 дБ при 1 ГГц, способен тестировать сигналы дифференциального режима от ± 0.01 В до ± 6250 В при использовании с аттенюаторами, обеспечивая реальный сигнал. Это идеальный метод для технологии изолированных пробников.

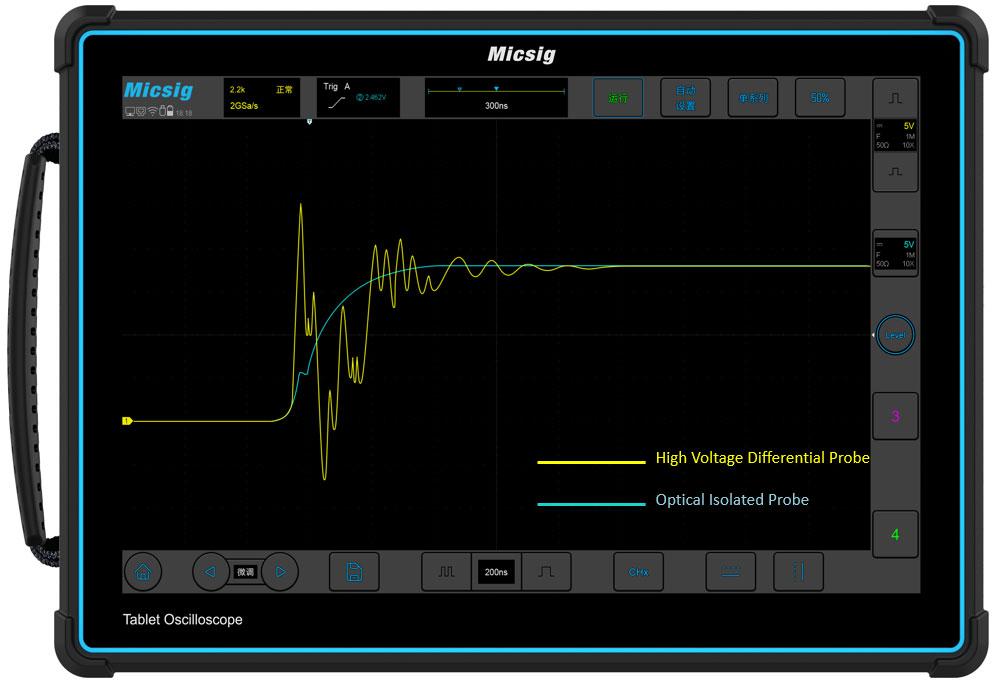

Полупроводниковые устройства третьего поколения, такие как SiC и GaN, могут переключать высокие напряжения, содержащие высокоэнергетические высокочастотные гармоники, за несколько наносекунд. Зонд SigOFIT прекрасно подавляет колебания, вызванные высокочастотным синфазным шумом, благодаря использованию высококачественных коаксиальных ослабляющих наконечников и стандартных разъемов MMCX и MCX, предоставляя реальный сигнал каждому инженеру.

ПРЕИМУЩЕСТВА ПРОБНИКОВ MICSIG СЕРИИ SigOFIT:

• Датчик SigOFIT питается от лазера, что обеспечивает полную гальваническую развязку между датчиком и тестируемым устройством;
• Полоса пропускания до 1 ГГц;
• 180 dB CMRR на постоянном токе;
• Более 108 dB CMRR на частоте 1 ГГц;
• Диапазон синфазного напряжения 85 кВпик;
• Диапазон дифференциального входного напряжения до ±6250 В;
• Точность усиления по постоянному току 1%;
• Автокалибровка за 1 секунду;

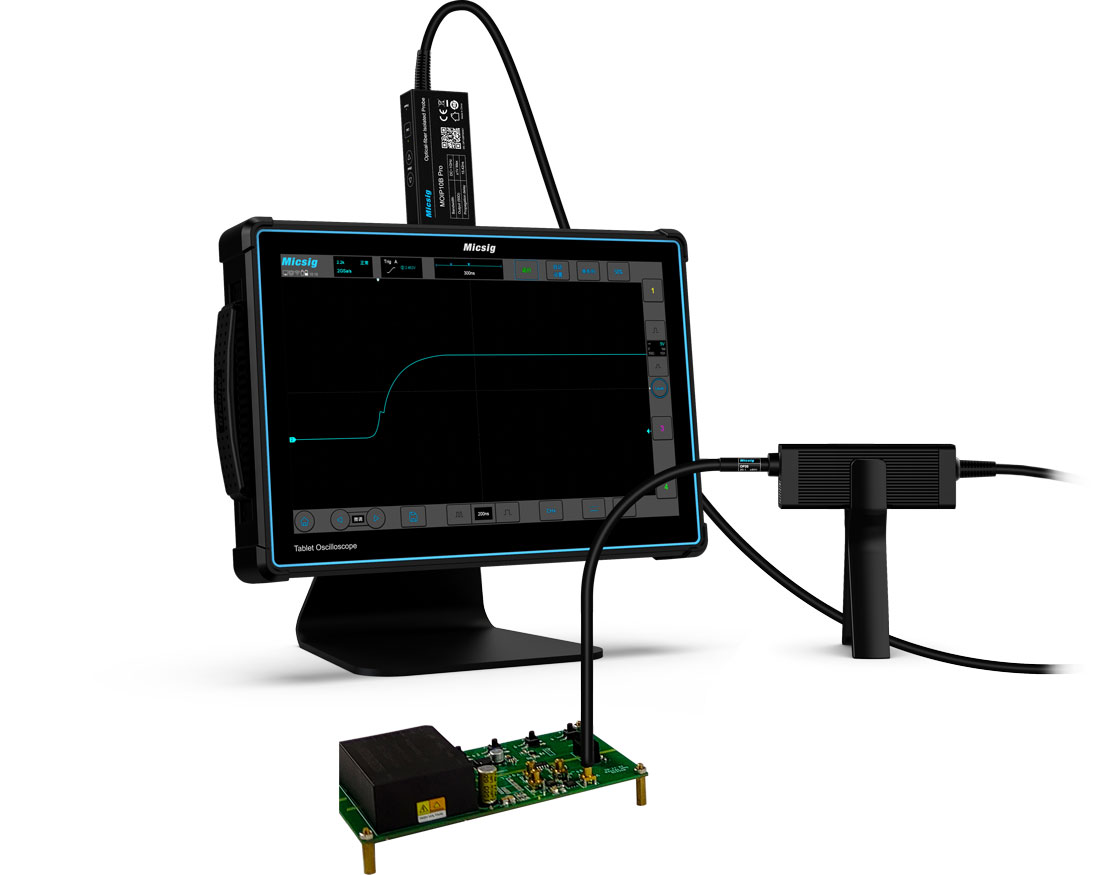

• Поддержка всех осциллографов с коннектором BNC.

​Области применения:

● Проектирование электроприводов, силовых преобразователей, электронных балластов
● Проектирование и анализ полумостовых устройств GaN, SiC, IGBT
● Проектирование инверторов, ИБП и импульсных источников питания
● Проверка безопасности для высоковольтных приложений с высокой пропускной способностью
● Оценка силовых устройств
● Измерения токового шунта
● Поиск и устранение неисправностей EMI и ESD
● Плавающие измерения
