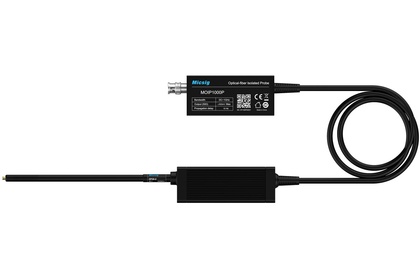

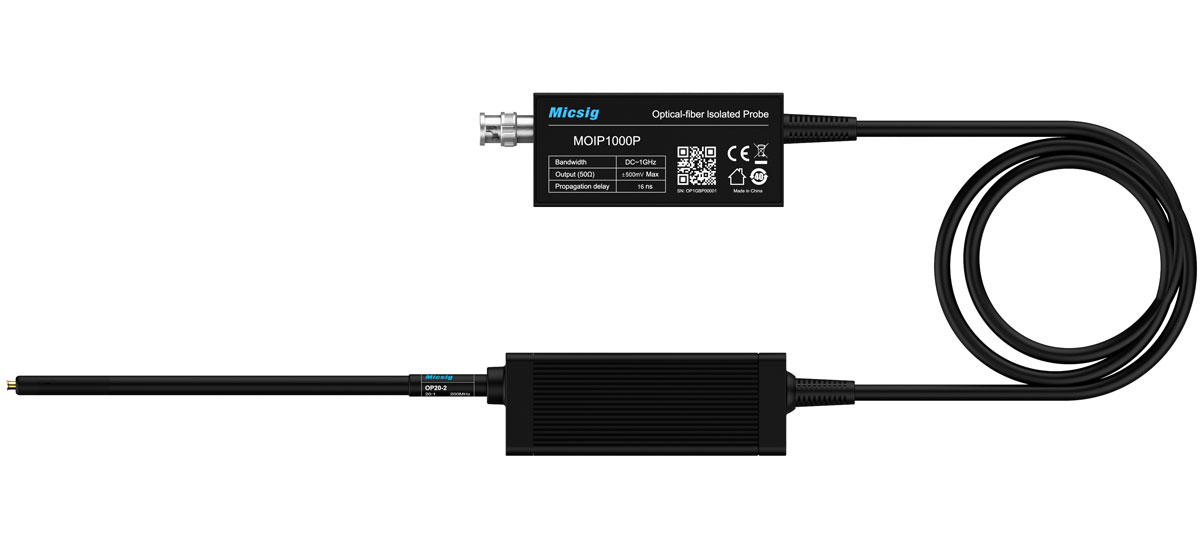

Оптоволоконный изолированный осциллографический пробник Micsig SigOFIT MOIP10P

Micsig
Оптоволоконный изолированный осциллографический пробник Micsig SigOFIT MOIP10P
Под заказ
Артикул
№ 03239
Гарантия Гарантия
12 месяцев

Micsig MOIP10P является аналогом пробников LeCroy DL10-ISO и Tektronix TIVP1.


Благодаря эксклюзивной технологии оптической изоляции SigOFIT™ от Micsig, пробник SigOFIT обеспечивает коэффициент подавления синфазного сигнала (CMRR) 160 дБ при постоянном токе более 100 дБ при частоте 500 МГц, способен тестировать сигналы дифференциального режима от ± 1,25 В до ± 2500 В при использовании с аттенюаторами, обеспечивая реальный сигнал. Это идеальный метод для технологии изолированных пробников.

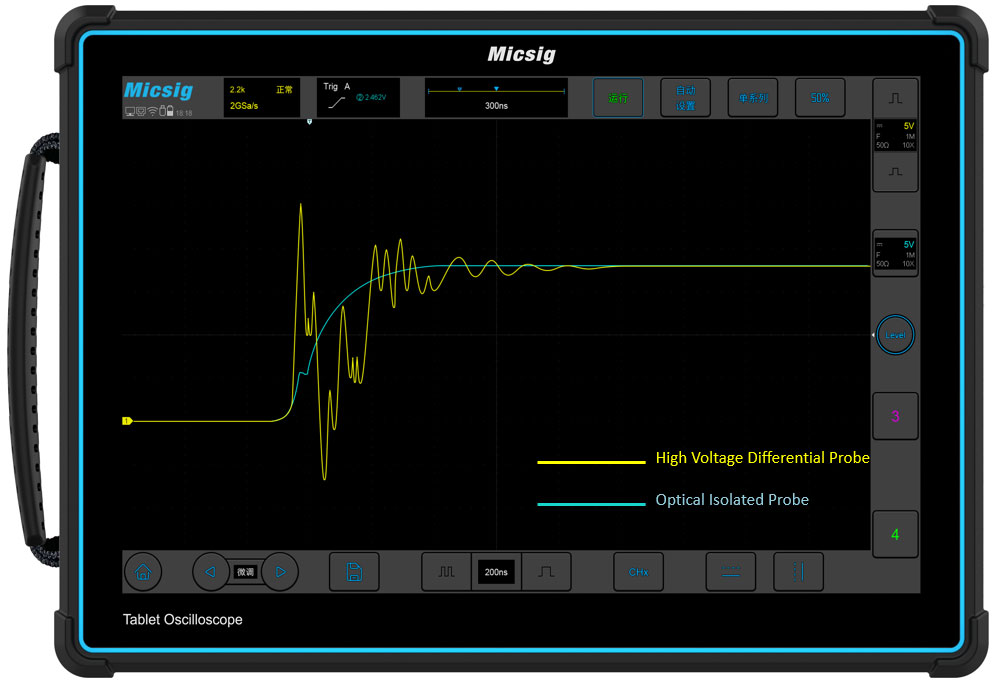

Полупроводниковые устройства третьего поколения, такие как SiC и GaN, могут переключать высокие напряжения, содержащие высокоэнергетические высокочастотные гармоники, за несколько наносекунд. Зонд SigOFIT прекрасно подавляет колебания, вызванные высокочастотным синфазным шумом, благодаря использованию высококачественных коаксиальных ослабляющих наконечников и стандартных разъемов MCX, предоставляя реальный сигнал каждому инженеру.



ПРЕИМУЩЕСТВА ПРОБНИКОВ MICSIG СЕРИИ SigOFIT:

  • Датчик SigOFIT питается от лазера, что обеспечивает полную гальваническую развязку между датчиком и тестируемым устройством;
  • Полоса пропускания до 1 ГГц;
  • 160 dB CMRR на постоянном токе;
  • Более 112dB CMRR на частоте 100 МГц;
  • Более 100 dB CMRR на частоте 500 МГц;
  • Диапазон синфазного напряжения 60 кВпик;
  • Диапазон дифференциального входного напряжения до ±2500 В;
  • Точность усиления по постоянному току 1%;
  • Автообнуление менее чем за 1 секунду;
  • Поддержка всех осциллографов с коннектором BNC.
Модель MOIP10P
Полоса пропускания 1000 МГц
Время нарастания   ≤350 пс
Максимальное напряжение между дифф. входами 1.25 В (x1)
25 В (x20)
62.5 В (x50)
1250 В (х1000)
2500 В (х2000)
Погрешность ±1%
Входное сопротивление 1 МОм/10 пФ
Шумы ≤1.41 мВскз
Задержка распространения 15.42 нс (2 м)
Выходное напряжение 1.25 В
Диапазон синфазных напряжений 60 кВ(пик)
Питание USB Type-C, DC 5 В
Длина оптоволоконного кабеля 200 см
Язык Версия Размер и тип

Каталог продукции Micsig

Планшетные осциллографы, автомобильные осциллографы, осциллографические пробники, аксессуары

Английский 2024 5.20 Мб, PDF Скачать

Сравнение оптически изолированных осциллографических пробников

Сравнение серии Micsig SigOFIT с Tektronix IsoVu и LeCroy DL-ISO

Английский - 136.48 Кб, PDF Скачать

Техническое описание на оптоволоконные изолированные осциллографические пробники Micsig SigOFIT

MOIP01P, MOIP02P, MOIP03P, MOIP05P, MOIP08P, MOIP10P

Английский 1.5 620.89 Кб, PDF Скачать

Инструкция на оптоволоконные изолированные осциллографические пробники Micsig SigOFIT

MOIP01P, MOIP02P, MOIP03P, MOIP05P, MOIP08P, MOIP10P

Английский 1.3 1.60 Мб, PDF Скачать
