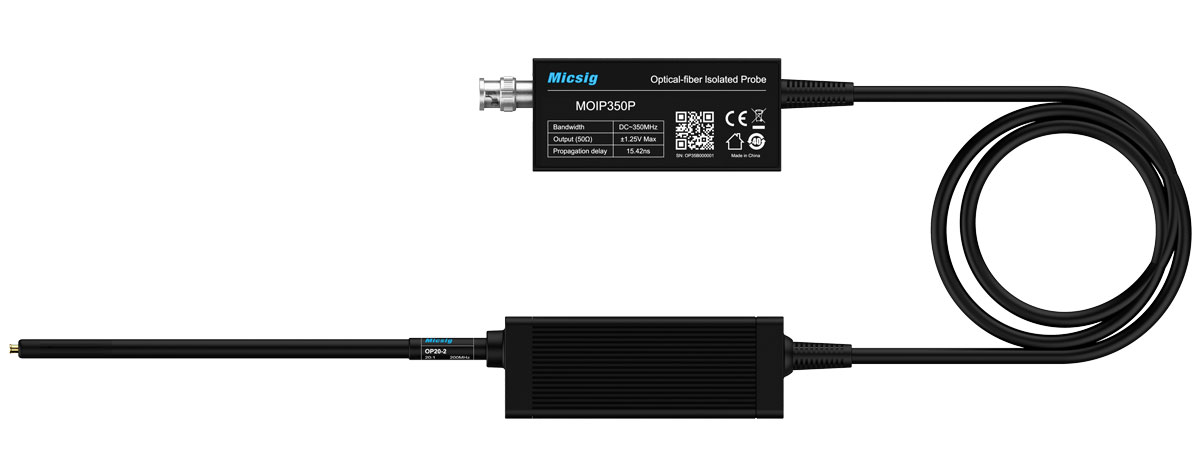

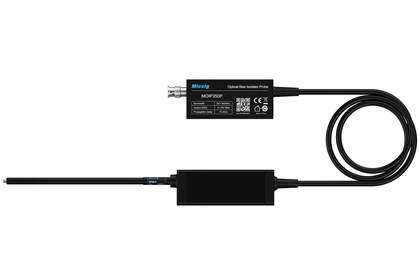

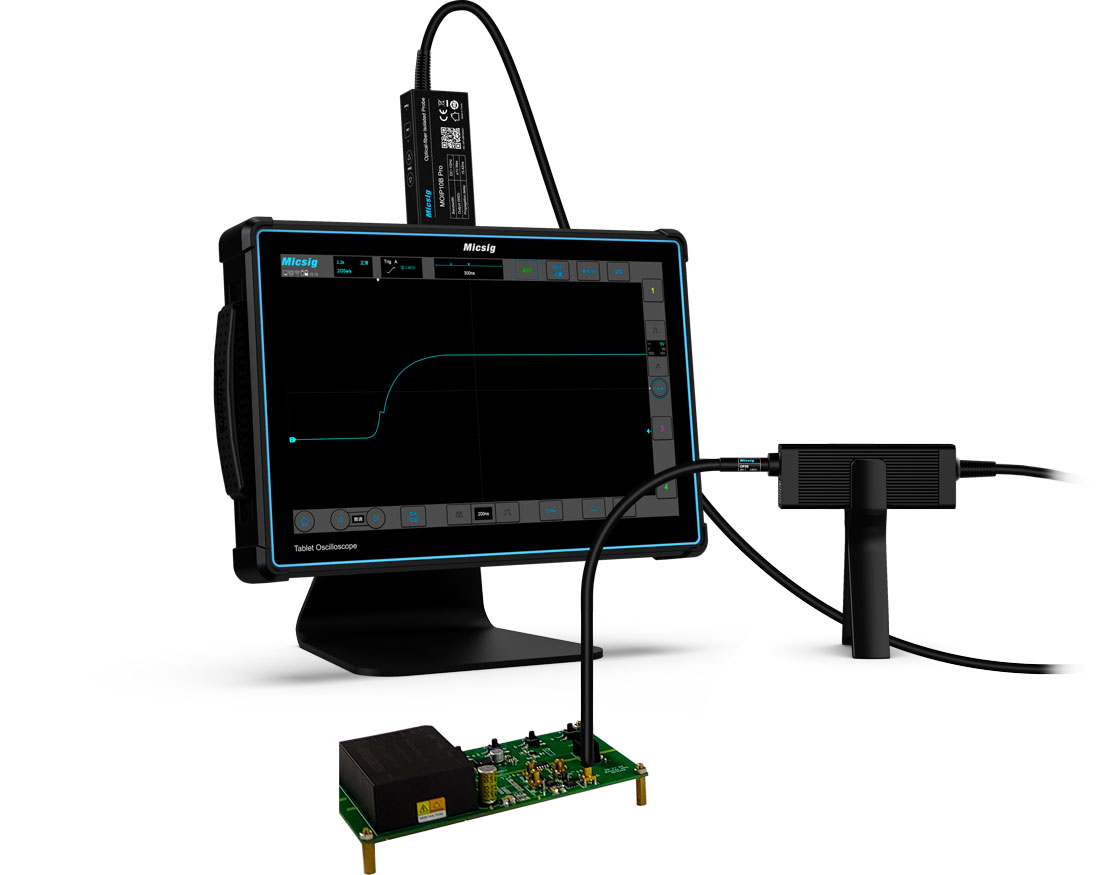

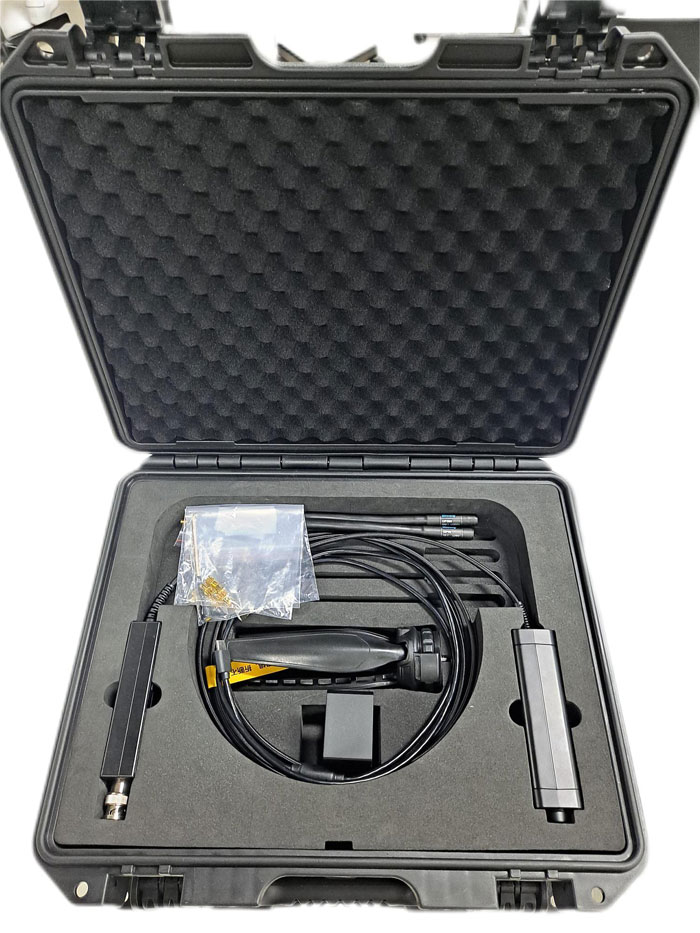

Оптоволоконный изолированный осциллографический пробник Micsig SigOFIT MOIP350P
№ 03236
12 месяцев
Micsig MOIP350P является аналогом пробникам LeCroy DL03-ISO.
Благодаря эксклюзивной технологии оптической изоляции SigOFIT™ от Micsig, пробники серии SigOFIT обеспечивает коэффициент подавления синфазного сигнала (CMRR) 180 дБ при постоянном токе, более 128 дБ при частоте 100 МГц, до 108 дБ при 1 ГГц, способен тестировать сигналы дифференциального режима от ± 0.01 В до ± 6250 В при использовании с аттенюаторами, обеспечивая реальный сигнал. Это идеальный метод для технологии изолированных пробников.
Полупроводниковые устройства третьего поколения, такие как SiC и GaN, могут переключать высокие напряжения, содержащие высокоэнергетические высокочастотные гармоники, за несколько наносекунд. Зонд SigOFIT прекрасно подавляет колебания, вызванные высокочастотным синфазным шумом, благодаря использованию высококачественных коаксиальных ослабляющих наконечников и стандартных разъемов MMCX и MCX, предоставляя реальный сигнал каждому инженеру.
ПРЕИМУЩЕСТВА ПРОБНИКОВ MICSIG СЕРИИ SigOFIT:
- Датчик SigOFIT питается от лазера, что обеспечивает полную гальваническую развязку между датчиком и тестируемым устройством;
- Полоса пропускания до 1 ГГц;
- 180 dB CMRR на постоянном токе;
- Более 108 dB CMRR на частоте 1 ГГц;
- Диапазон синфазного напряжения 85 кВпик;
- Диапазон дифференциального входного напряжения до ±6250 В;
- Точность усиления по постоянному току 1%;
- Автокалибровка за 1 секунду;
- Поддержка всех осциллографов с коннектором BNC.
Области применения:
● Проектирование электроприводов, силовых преобразователей, электронных балластов
● Проектирование и анализ полумостовых устройств GaN, SiC, IGBT
● Проектирование инверторов, ИБП и импульсных источников питания
● Проверка безопасности для высоковольтных приложений с высокой пропускной способностью
● Оценка силовых устройств
● Измерения токового шунта
● Поиск и устранение неисправностей EMI и ESD
● Плавающие измерения
Модель | MOIP350P |
Полоса пропускания | 350 МГц |
Время нарастания | ≤1.0 нс |
CMRR | DC: 180dB 350 MHz: 118dB |
Макс. диапазон дифференциального напряжения | ±6250 В |
Погрешность | ±1% |
Шумы | ≤450 мкВскз |
Задержка распространения | 15.42 нс (2 м) |
Выходное напряжение | ±1.25 В |
Диапазон синфазных напряжений | 85 кВ(пик) |
Питание | DC 12 В/3 А |
Длина оптоволоконного кабеля | 200 см |
Язык | Версия | Размер и тип | |||
Техническое описание на оптоволоконные изолированные осциллографические пробники Micsig SigOFIT MOIP100P, MOIP200P, MOIP350P, MOIP500P, MOIP800P, MOIP1000P |
Английский | 1.5 | 1.65 Мб, PDF | Скачать | |
Инструкция на оптоволоконные изолированные осциллографические пробники Micsig SigOFIT MOIP100P, MOIP200P, MOIP350P, MOIP500P, MOIP800P, MOIP1000P |
Английский | 1.3 | 1.81 Мб, PDF | Скачать | |
Планшетные осциллографы, автомобильные осциллографы, осциллографические пробники, аксессуары |
Английский | 2024 | 5.20 Мб, PDF | Скачать | |
Сравнение оптически изолированных осциллографических пробников Сравнение серии Micsig SigOFIT с Tektronix IsoVu и LeCroy DL-ISO |
Английский | - | 136.48 Кб, PDF | Скачать |

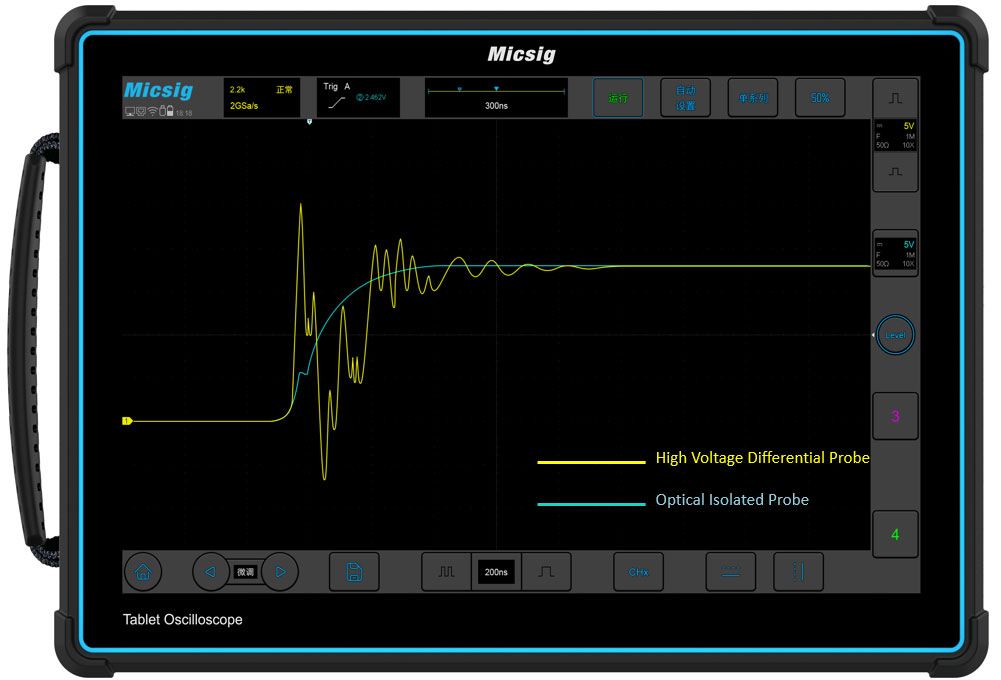

Как оптоволоконный изолированный пробник выигрывает у дифференциального пробника
