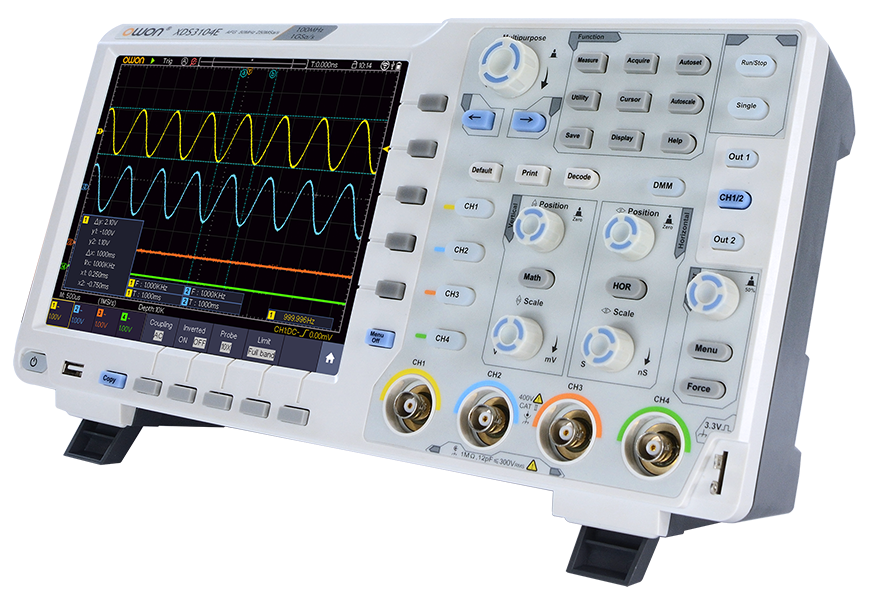

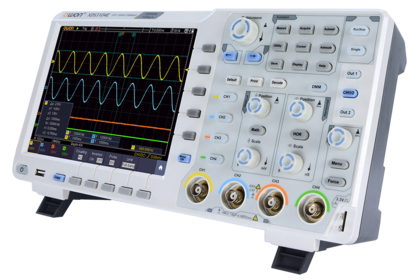

Осциллограф цифровой OWON XDS3104E многофункциональный
На складе: отсутствует
Артикул
№ 02173
№ 02173
Гарантия24 месяца
Максимальная частота
100 МГц
200 МГц
100 МГц
100 МГц
100 МГц
100 МГц
60 МГц
200 МГц
Скорость регистрации
45000 осц/сек
70000 осц/сек
45000 осц/сек
45000 осц/сек
70000 осц/сек
70000 осц/сек
45000 осц/сек
70000 осц/сек
Кол-во каналов
4
4
4
4
4
4
4
4
Частота дискретизации
1 ГГц
1 ГГц
1 ГГц
1 ГГц
1 ГГц
1 ГГц
1 ГГц
1 ГГц
Чувствительность
1 мВ/дел ~ 10 В/дел
1 мВ/дел ~ 10 В/дел
1 мВ/дел ~ 10 В/дел
1 мВ/дел ~ 10 В/дел
1 мВ/дел ~ 10 В/дел
1 мВ/дел ~ 10 В/дел
1 мВ/дел ~ 10 В/дел
1 мВ/дел ~ 10 В/дел
Коэф. развертки
2 нс/дел ~ 1000 с/дел
1 нс/дел ~ 1000 с/дел
2 нс/дел ~ 1000 с/дел
2 нс/дел ~ 1000 с/дел
1 нс/дел ~ 1000 с/дел
1 нс/дел ~ 1000 с/дел
2 нс/дел ~ 1000 с/дел
1 нс/дел ~ 1000 с/дел
Макс. глубина памяти
40М
40М
40М
40М
40М
40М
40М
40М
Дисплей
20 см
20 см
20 см
20 см
20 см
20 см
20 см
20 см
Интерфейсы
USB-host, USB-device, LAN, PictBridge
USB-host, USB-device, LAN, PictBridge
PictBridge, USB-host, USB-device, LAN, VGA
USB-host, USB-device, LAN, PictBridge
USB-host, USB-device, LAN, PictBridge
USB-host, USB-device, LAN, PictBridge
USB-host, USB-device, LAN, PictBridge
USB-host, USB-device, LAN, PictBridge
Декодирование протоколов
CAN (опция), RS232/UART (опция), I2C (опция), SPI (опция)
RS232/UART (опция), I2C (опция), SPI (опция), CAN (опция)
SPI (опция), CAN (опция), RS232/UART (опция), I2C (опция)
RS232/UART (опция), I2C (опция), SPI (опция), CAN (опция)
RS232/UART (опция), I2C (опция), SPI (опция), CAN (опция)
CAN, RS232/UART, I2C, SPI
RS232/UART (опция), I2C (опция), SPI (опция), CAN (опция)
CAN, RS232/UART, I2C, SPI
Серия
XDS (Owon)
XDS (Owon)
XDS (Owon)
XDS (Owon)
XDS (Owon)
XDS (Owon)
XDS (Owon)
XDS (Owon)
Доп. характеристики
Батарейный отсек, АЦП осциллографа 14 бит, Сенсорный дисплей
Батарейный отсек, Сенсорный дисплей
Батарейный отсек, АЦП осциллографа 14 бит, Сенсорный дисплей
Батарейный отсек
Батарейный отсек
Батарейный отсек, АЦП осциллографа 14 бит, Сенсорный дисплей
Батарейный отсек
Батарейный отсек, АЦП осциллографа 14 бит, Сенсорный дисплей
Особенности цифрового осциллографа OWON XDS3104E
- Полоса пропускания: 100 МГц, макс. частота дискретизации 1 ГГц
- 40 млн. отсчетов – длина записи и 45 тыс. осциллограмм в секунду – скорость обновления осциллограмм
- Низкий уровень шума, диапазон коэффициента вертикального отклонения 1 мВ/дел.–10 В/дел.
- Широкие возможности запуска и функция декодирования последовательных шин
- Поддержка системы команд дистанционного управления SCPI и LabVIEW
- Ультратонкий дизайн корпуса, экономия пространства на рабочем месте
- Широкий набор интерфейсов: USB host, USB device, порт USB для принтера PictBridge, LAN
- 8 дюймов ЖК-дисплей высокого разрешения 800 x 600
Батарея опционально. Продаётся только в комплекте с осциллографом!
 |
7 180 |
||
 |
6 155 |
||
 |
10 255 |
| Язык | Версия | Размер и тип | |||
|
Осциллографы, генераторы, источники питания, мультиметры, анализаторы спектра, токоизмерительные клещи, аксессуары |
Английский | 3.5.1 | 21.48 Мб, PDF | Скачать | |
|
Инструкция на цифровые осциллографы OWON серии XDS3000 (4 канала) XDS3064E, XDS3064AE, XDS3104E, XDS3104AE, XDS3104, XDS3104A, XDS3204E, XDS3204AE |
Английский | 1.2.1 | 3.57 Мб, PDF | Скачать | |
|
Программное обеспечение для осциллографов OWON серии XDS XDS3102A, XDS3102, XDS3202A, XDS3202, XDS3302 |
Английский | 1.4.0 | 62.99 Мб, ZIP | Скачать | |
|
SCPI команды для цифровых осциллографов OWON серии XDS3000 XDS3062A, XDS3102A, XDS3102, XDS3202A, XDS3202, XDS3302 |
Английский | 1.3 | 451.25 Кб, PDF | Скачать | |
Обзор осциллографов OWON серии XDS
Демонстрация возможностей сенсорного экрана в осциллографах OWON серии XDS
