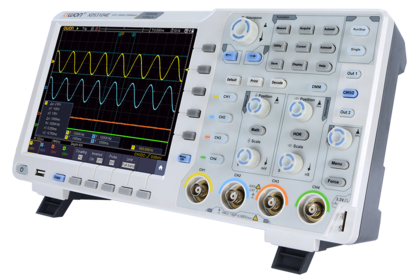

Осциллограф цифровой OWON XDS3104AEVT многофункциональный
85 565 Р
купитьоформить
На складе: заканчивается
Артикул
№ 02190
№ 02190
Гарантия24 месяца
Максимальная частота
100 МГц
100 МГц
200 МГц
60 МГц
100 МГц
100 МГц
100 МГц
200 МГц
Скорость регистрации
45000 осц/сек
45000 осц/сек
70000 осц/сек
45000 осц/сек
70000 осц/сек
45000 осц/сек
70000 осц/сек
70000 осц/сек
Кол-во каналов
4
4
4
4
4
4
4
4
Частота дискретизации
1 ГГц
1 ГГц
1 ГГц
1 ГГц
1 ГГц
1 ГГц
1 ГГц
1 ГГц
Чувствительность
1 мВ/дел ~ 10 В/дел
1 мВ/дел ~ 10 В/дел
1 мВ/дел ~ 10 В/дел
1 мВ/дел ~ 10 В/дел
1 мВ/дел ~ 10 В/дел
1 мВ/дел ~ 10 В/дел
1 мВ/дел ~ 10 В/дел
1 мВ/дел ~ 10 В/дел
Коэф. развертки
2 нс/дел ~ 1000 с/дел
2 нс/дел ~ 1000 с/дел
1 нс/дел ~ 1000 с/дел
2 нс/дел ~ 1000 с/дел
1 нс/дел ~ 1000 с/дел
2 нс/дел ~ 1000 с/дел
1 нс/дел ~ 1000 с/дел
1 нс/дел ~ 1000 с/дел
Макс. глубина памяти
40М
40М
40М
40М
40М
40М
40М
40М
Дисплей
20 см
20 см
20 см
20 см
20 см
20 см
20 см
20 см
Интерфейсы
USB-host, USB-device, LAN, VGA, PictBridge
USB-host, USB-device, LAN, PictBridge
USB-host, USB-device, LAN, PictBridge
USB-host, USB-device, LAN, PictBridge
USB-host, USB-device, LAN, PictBridge
USB-host, USB-device, LAN, PictBridge
USB-host, USB-device, LAN, PictBridge
USB-host, USB-device, LAN, PictBridge
Декодирование протоколов
RS232/UART (опция), I2C (опция), SPI (опция), CAN (опция)
RS232/UART (опция), I2C (опция), SPI (опция), CAN (опция)
RS232/UART (опция), I2C (опция), SPI (опция), CAN (опция)
RS232/UART (опция), I2C (опция), SPI (опция), CAN (опция)
RS232/UART (опция), I2C (опция), SPI (опция), CAN (опция)
RS232/UART (опция), I2C (опция), SPI (опция), CAN (опция)
RS232/UART, I2C, SPI, CAN
RS232/UART, I2C, SPI, CAN
Серия
XDS (Owon)
XDS (Owon)
XDS (Owon)
XDS (Owon)
XDS (Owon)
XDS (Owon)
XDS (Owon)
XDS (Owon)
Доп. характеристики
Батарейный отсек, АЦП осциллографа 14 бит, Сенсорный дисплей
Сенсорный дисплей, Батарейный отсек
Сенсорный дисплей, Батарейный отсек
Сенсорный дисплей, Батарейный отсек
Батарейный отсек
АЦП осциллографа 14 бит, Сенсорный дисплей, Батарейный отсек
АЦП осциллографа 14 бит, Сенсорный дисплей, Батарейный отсек
АЦП осциллографа 14 бит, Сенсорный дисплей, Батарейный отсек

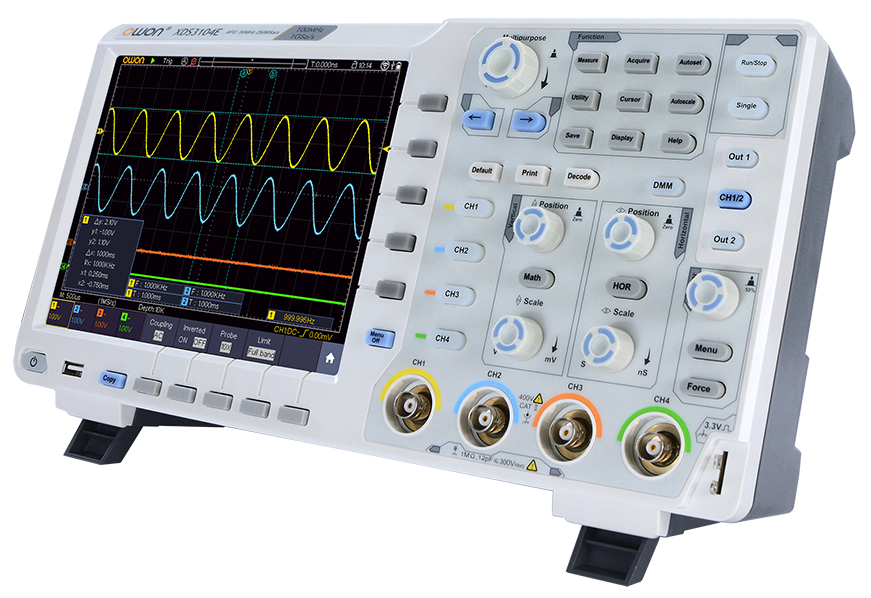

Особенности цифрового осциллографа OWON XDS3104AEVT
- Полоса пропускания: 100 МГц, макс. частота дискретизации 1 ГГц
- 14-бит АЦП высокого разрешения, более детальное восстановление формы сигнала
- 40 млн. отсчетов – длина записи и 45 тыс. осциллограмм в секунду – скорость обновления осциллограмм
- Низкий уровень шума, диапазон коэффициента вертикального отклонения 1 мВ/дел.–10 В/дел.
- Широкие возможности запуска и функция декодирования последовательных шин
- Поддержка системы команд дистанционного управления SCPI и LabVIEW
- Порт VGA – лучшее решение для передачи видео на внешний монитор и обучающих демонстраций
- Ультратонкий дизайн корпуса, экономия пространства на рабочем месте
- Широкий набор интерфейсов: USB host, USB device, порт USB для принтера PictBridge, LAN
- 8 дюймов сенсорный ЖК-дисплей высокого разрешения 800 x 600
Батарея опционально. Продаётся только в комплекте с осциллографом!
41x29x18.5 см
3.41 кг
 |
6 785 |
||
 |
5 815 |
||
 |
9 690 |
| Язык | Версия | Размер и тип | |||
|
Осциллографы, генераторы, источники питания, мультиметры, анализаторы спектра, токоизмерительные клещи, аксессуары |
Английский | 3.5.1 | 21.48 Мб, PDF | Скачать | |
|
Инструкция на цифровые осциллографы OWON серии XDS3000 (4 канала) XDS3064E, XDS3064AE, XDS3104E, XDS3104AE, XDS3104, XDS3104A, XDS3204E, XDS3204AE |
Английский | 1.2.1 | 3.57 Мб, PDF | Скачать | |
|
Программное обеспечение для осциллографов OWON серии XDS XDS3102A, XDS3102, XDS3202A, XDS3202, XDS3302 |
Английский | 1.4.0 | 62.99 Мб, ZIP | Скачать | |
|
SCPI команды для цифровых осциллографов OWON серии XDS3000 XDS3062A, XDS3102A, XDS3102, XDS3202A, XDS3202, XDS3302 |
Английский | 1.3 | 451.25 Кб, PDF | Скачать | |
