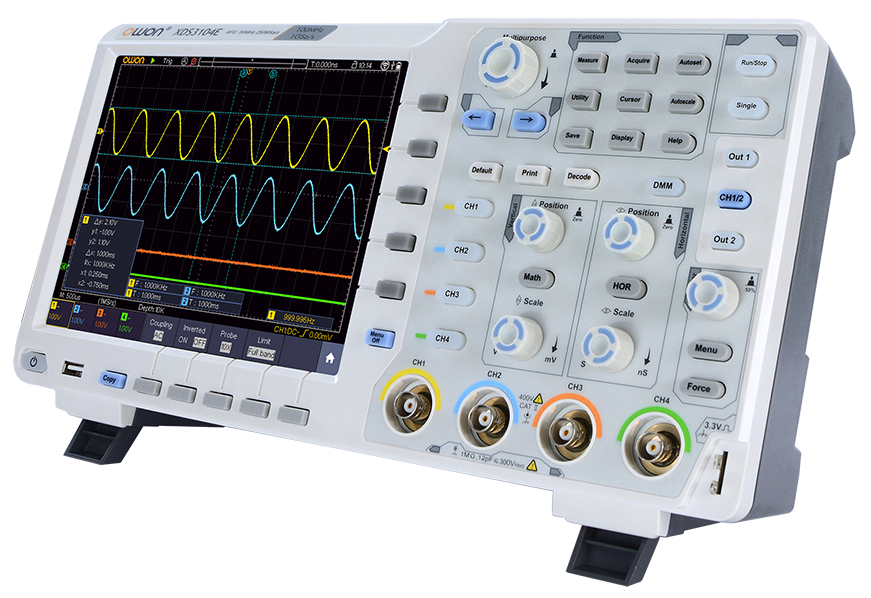

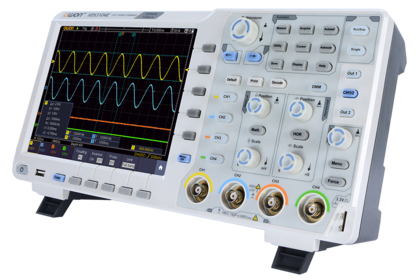

Осциллограф цифровой OWON XDS3204AET многофункциональный

Owon
Осциллограф цифровой OWON XDS3204AET многофункциональный
На складе: отсутствует
Артикул
№ 02477
Гарантия Гарантия
24 месяца
Максимальная частота
100 МГц
200 МГц
100 МГц
200 МГц
100 МГц
100 МГц
100 МГц
60 МГц
Скорость регистрации
45000 осц/сек
70000 осц/сек
45000 осц/сек
70000 осц/сек
70000 осц/сек
45000 осц/сек
70000 осц/сек
45000 осц/сек
Кол-во каналов
4
4
4
4
4
4
4
4
Частота дискретизации
1 ГГц
1 ГГц
1 ГГц
1 ГГц
1 ГГц
1 ГГц
1 ГГц
1 ГГц
Чувствительность
1 мВ/дел ~ 10 В/дел
1 мВ/дел ~ 10 В/дел
1 мВ/дел ~ 10 В/дел
1 мВ/дел ~ 10 В/дел
1 мВ/дел ~ 10 В/дел
1 мВ/дел ~ 10 В/дел
1 мВ/дел ~ 10 В/дел
1 мВ/дел ~ 10 В/дел
Коэф. развертки
2 нс/дел ~ 1000 с/дел
1 нс/дел ~ 1000 с/дел
2 нс/дел ~ 1000 с/дел
1 нс/дел ~ 1000 с/дел
1 нс/дел ~ 1000 с/дел
2 нс/дел ~ 1000 с/дел
1 нс/дел ~ 1000 с/дел
2 нс/дел ~ 1000 с/дел
Макс. глубина памяти
40М
40М
40М
40М
40М
40М
40М
40М
Дисплей
20 см
20 см
20 см
20 см
20 см
20 см
20 см
20 см
Интерфейсы
USB-host, USB-device, LAN, PictBridge
USB-host, USB-device, LAN, PictBridge
PictBridge, USB-host, USB-device, LAN, VGA
USB-host, USB-device, LAN, PictBridge
USB-host, USB-device, LAN, PictBridge
USB-host, USB-device, LAN, PictBridge
USB-host, USB-device, LAN, PictBridge
USB-host, USB-device, LAN, PictBridge
Декодирование протоколов
CAN (опция), RS232/UART (опция), I2C (опция), SPI (опция)
RS232/UART (опция), I2C (опция), SPI (опция), CAN (опция)
SPI (опция), CAN (опция), RS232/UART (опция), I2C (опция)
CAN, RS232/UART, I2C, SPI
RS232/UART (опция), I2C (опция), SPI (опция), CAN (опция)
RS232/UART (опция), I2C (опция), SPI (опция), CAN (опция)
CAN, RS232/UART, I2C, SPI
RS232/UART (опция), I2C (опция), SPI (опция), CAN (опция)
Серия
XDS (Owon)
XDS (Owon)
XDS (Owon)
XDS (Owon)
XDS (Owon)
XDS (Owon)
XDS (Owon)
XDS (Owon)
Доп. характеристики
Батарейный отсек, АЦП осциллографа 14 бит, Сенсорный дисплей
Батарейный отсек, Сенсорный дисплей
Батарейный отсек, АЦП осциллографа 14 бит, Сенсорный дисплей
Батарейный отсек, АЦП осциллографа 14 бит, Сенсорный дисплей
Батарейный отсек
Батарейный отсек
Батарейный отсек, АЦП осциллографа 14 бит, Сенсорный дисплей
Батарейный отсек

Особенности цифрового осциллографа OWON XDS3204AET

  • Полоса пропускания: 200 МГц, макс. частота дискретизации 1 ГГц
  • 14-бит АЦП высокого разрешения, более детальное восстановление формы сигнала
  • 40 млн. отсчетов – длина записи и 70 тыс. осциллограмм в секунду – скорость обновления осциллограмм
  • Низкий уровень шума, диапазон коэффициента вертикального отклонения 1 мВ/дел.–10 В/дел.
  • Широкие возможности запуска и функция декодирования последовательных шин. Декодирование I2C, SPI, RS232, CAN в комлпекте!
  • Поддержка системы команд дистанционного управления SCPI и LabVIEW
  • Ультратонкий дизайн корпуса, экономия пространства на рабочем месте
  • Широкий набор интерфейсов: USB host, USB device, порт USB для принтера PictBridge, LAN

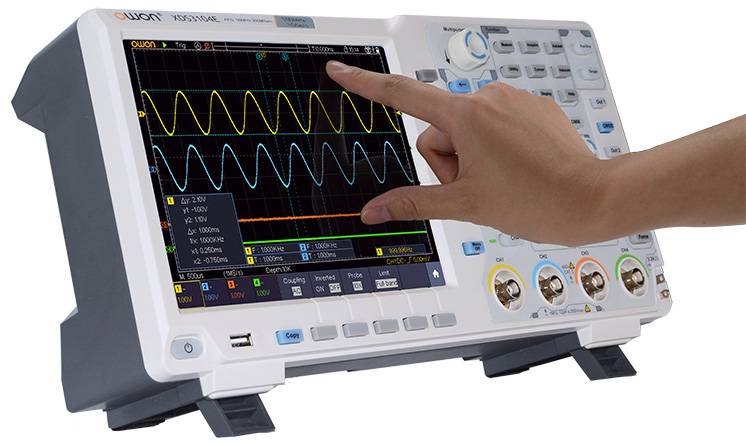

  • 8 дюймов сенсорный ЖК-дисплей высокого разрешения 800 x 600

Батарея опционально. Продаётся только в комплекте с осциллографом!

Габариты упаковки 41x29x18.5 см   Вес в упаковке 3.41 кг

Язык Версия Размер и тип

Каталог продукции OWON

Осциллографы, генераторы, источники питания, мультиметры, анализаторы спектра, токоизмерительные клещи, аксессуары

Английский 3.5.1 21.48 Мб, PDF Скачать

Инструкция на цифровые осциллографы OWON серии XDS3000 (4 канала)

XDS3064E, XDS3064AE, XDS3104E, XDS3104AE, XDS3104, XDS3104A, XDS3204E, XDS3204AE

Английский 1.2.1 3.57 Мб, PDF Скачать

Программное обеспечение для осциллографов OWON серии XDS

XDS3102A, XDS3102, XDS3202A, XDS3202, XDS3302

Английский 1.4.0 62.99 Мб, ZIP Скачать

SCPI команды для цифровых осциллографов OWON серии XDS3000

XDS3062A, XDS3102A, XDS3102, XDS3202A, XDS3202, XDS3302

Английский 1.3 451.25 Кб, PDF Скачать

Обзор осциллографов OWON серии XDS

Демонстрация возможностей сенсорного экрана в осциллографах OWON серии XDS

Работа с сенсорным экраном OWON серии XDS
