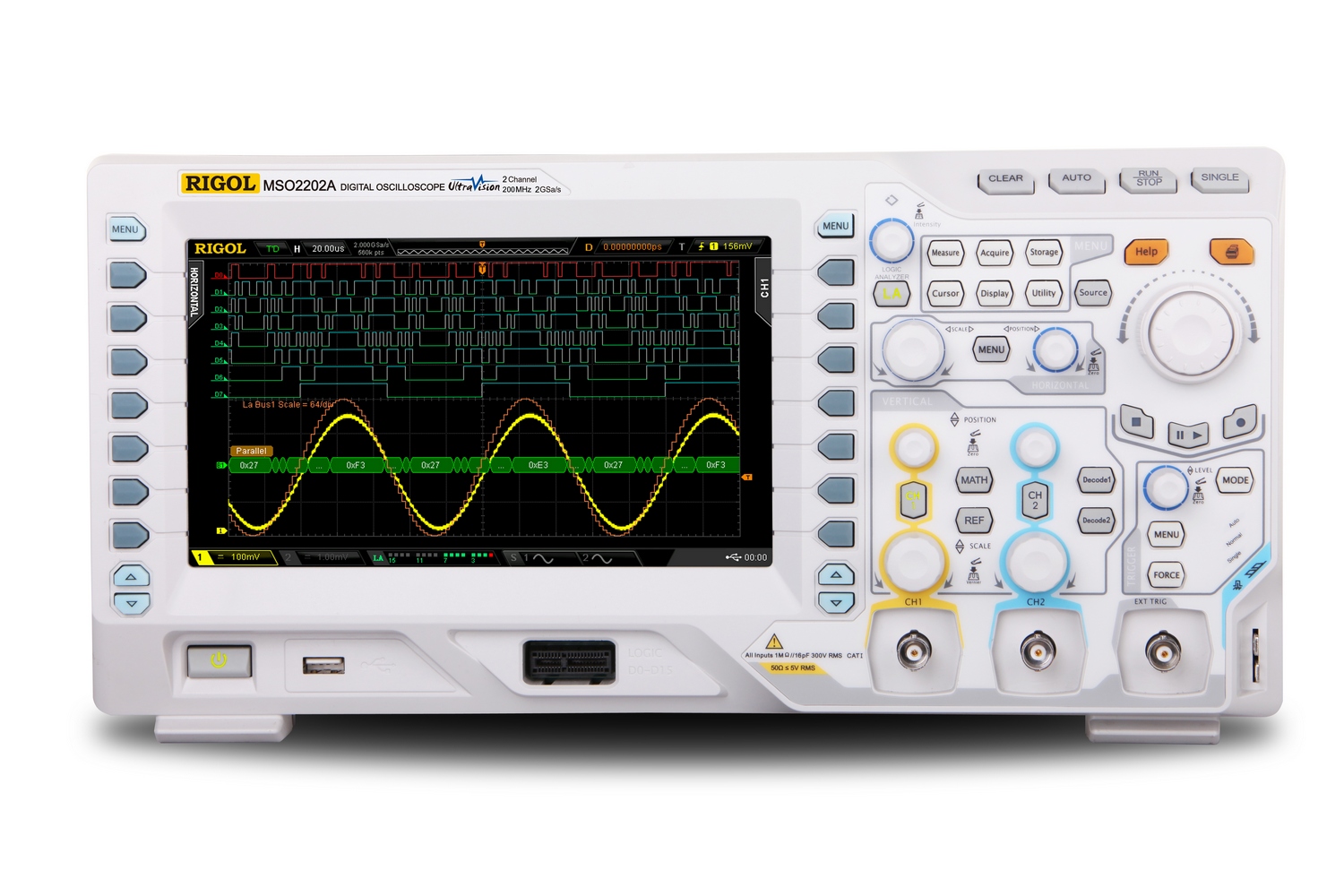

Осциллограф цифровой RIGOL MSO2202A-S смешанных сигналов

Rigol
Осциллограф цифровой RIGOL MSO2202A-S смешанных сигналов
На складе: отсутствует
Артикул
№ 00502
Гарантия Гарантия
36 месяцев
Максимальная частота
200 МГц
70 МГц
100 МГц
300 МГц
Кол-во каналов
2
2
2
2
Частота дискретизации
2 ГГц
2 ГГц
2 ГГц
2 ГГц
Чувствительность
500 мкВ/дел ~ 1 В/дел, 500 мкВ/дел ~ 10 В/дел
500 мкВ/дел ~ 1 В/дел, 500 мкВ/дел ~ 10 В/дел
500 мкВ/дел ~ 1 В/дел, 500 мкВ/дел ~ 10 В/дел
500 мкВ/дел ~ 1 В/дел, 500 мкВ/дел ~ 10 В/дел
Коэф. развертки
2 нс/дел ~ 1000 с/дел
5 нс/дел ~ 1000 с/дел
5 нс/дел ~ 1000 с/дел
1 нс/дел ~ 1000 с/дел
Макс. глубина памяти
56М (опционально), 14М
56М (опционально), 14М
56М (опционально), 14М
56М (опционально), 14М
Дисплей
20 см
20 см
20 см
20 см
Интерфейсы
USB-host, USB-device, LAN, PictBridge
USB-host, USB-device, LAN, PictBridge
USB-host, USB-device, LAN, PictBridge
USB-host, USB-device, LAN, PictBridge
Декодирование протоколов
RS232/UART (опция), I2C (опция), SPI (опция), CAN (опция)
RS232/UART (опция), I2C (опция), SPI (опция), CAN (опция)
RS232/UART (опция), I2C (опция), SPI (опция), CAN (опция)
RS232/UART (опция), I2C (опция), SPI (опция), CAN (опция)
Серия
MSO2000A (Rigol)
MSO2000A (Rigol)
MSO2000A (Rigol)
MSO2000A (Rigol)
Доп. характеристики
Генератор, Логический анализатор
Генератор, Логический анализатор
Генератор, Логический анализатор
Генератор, Логический анализатор
Программа для декодирования по протоколу CAN RIGOL CAN-DS2000A
15 840 Р
15840 RUB
Программа для декодирования по протоколам RS-232, I2C, SPI RIGOL SD-DS2000A
16 645 Р
16645 RUB
Расширение памяти с 14М до 56М RIGOL MEM-DS2000A
25 100 Р
25100 RUB
Дополнительные функции запуска Rigol AT-DS2000A
16 645 Р
16645 RUB
Комплект опций Rigol BND-MSO/DS2000A для MSO/DS2000A
17 570 Р
17570 RUB
Пробник осциллографический RIGOL RP3500A
15 770 Р
15770 RUB
Пробник осциллографический RIGOL RP3300A
3 190 Р
3190 RUB

Показать все
Язык Версия Размер и тип

Инструкция на осциллографы Rigol серий DS2000A, MSO2000A

DS2302A, DS2202A, DS2102A, DS2072A, DS2302A-S, DS2202A-S, DS2102A-S, DS2072A-S, MSO2302A, MSO2202A, MSO2102A, MSO2072A, MSO2302A-S, MSO2202A-S, MSO2102A-S, MSO2072A-S

Английский май 2019 5.12 Мб, PDF Скачать

Техническое описание на осциллографы Rigol серий DS2000A, MSO2000A

DS2302A, DS2202A, DS2102A, DS2072A, DS2302A-S, DS2202A-S, DS2102A-S, DS2072A-S, MSO2302A, MSO2202A, MSO2102A, MSO2072A, MSO2302A-S, MSO2202A-S, MSO2102A-S, MSO2072A-S

Английский май 2019 5.65 Мб, PDF Скачать

Каталог продукции Rigol

Осциллографы, анализаторы спектра, генераторы, мультиметры, источники питания, системы сбора данных, аксессуары

Английский март 2019 10.71 Мб, PDF Скачать

IVI драйвер для осциллографов Rigol серии MSO2000A, DS2000A

DS2302A, DS2202A, DS2102A, DS2072A, DS2302A-S, DS2202A-S, DS2102A-S, DS2072A-S, MSO2302A, MSO2202A, MSO2102A, MSO2072A, MSO2302A-S, MSO2202A-S, MSO2102A-S, MSO2072A-S

Английский 2015 569.86 Кб, RAR Скачать

Компенсация пробника осциллографа

При первичном использовании пробника необходимо произвести регулировку компенсации, что позволит совместить пробник и входной канал осциллографа. Не прошедшие компенсацию пробники или пробники с отклонением компенсации могут привести к ошибке или погрешности измерений.

Математические операции

Осциллографы Rigol могут производить множество математических операций с внутриканальными сигналами, включая сложение (A+B), вычитание (A-B), умножение (AxB), деление (A÷B), FFT, логические операции и сложные вычисления.

Запуск по N-ному фронту (опция)

Запуск осуществляется по N-ному фронту по истечении установленного времени ожидания.

Запуск по избытку амплитуды импульса (Windows) (опция)

Данная функция предоставляет возможность установки одного верхнего уровня запуска и одного нижнего уровня запуска, запуск происходит тогда, когда входной сигнал превышает верхний уровень запуска или опускается ниже нижнего уровня запуска.

Методы получения осциллограммы

Данная функция используется при выборе способа формирования точки осциллограммы из точки дискретизируемого сигнала.
