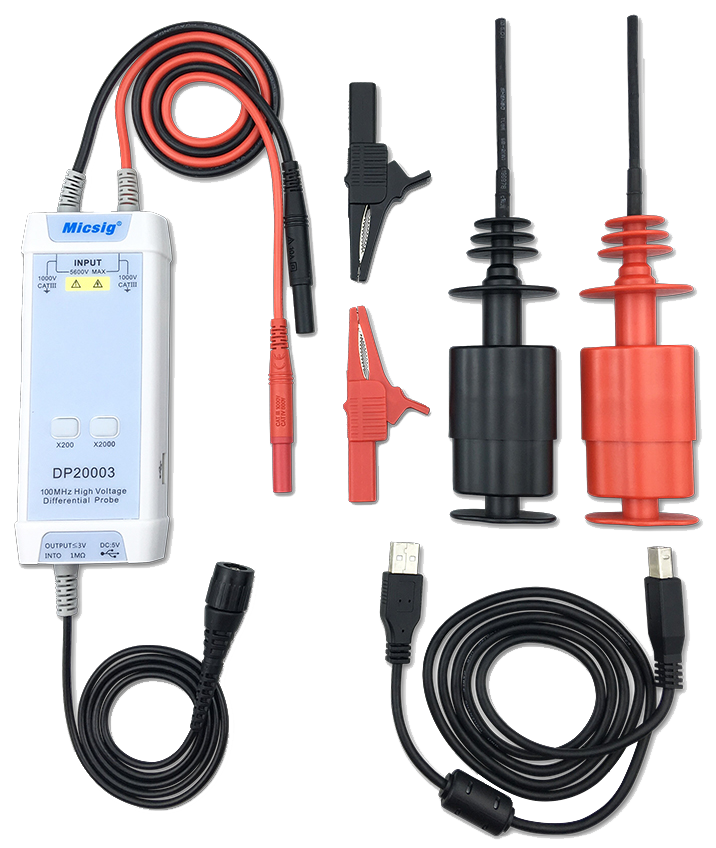

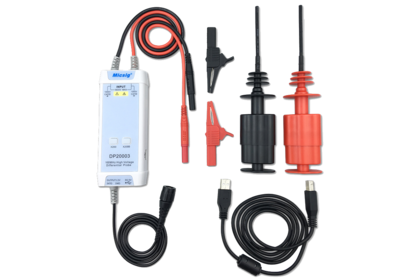

Осциллографический высоковольтный дифф. пробник Micsig DP20003
На складе: отсутствует
Артикул
№ 02252
№ 02252
Гарантия12 месяцев
Полоса пропускания
100 МГц
100 МГц
100 МГц
Коэф. деления
x50, x500
x200, x2000
x10, x100
Макс. вх. напряжение
1300 В
5600 В
700 В
Входное сопротивление
10, 5 МОм
50, 25 МОм
8, 4 МОм

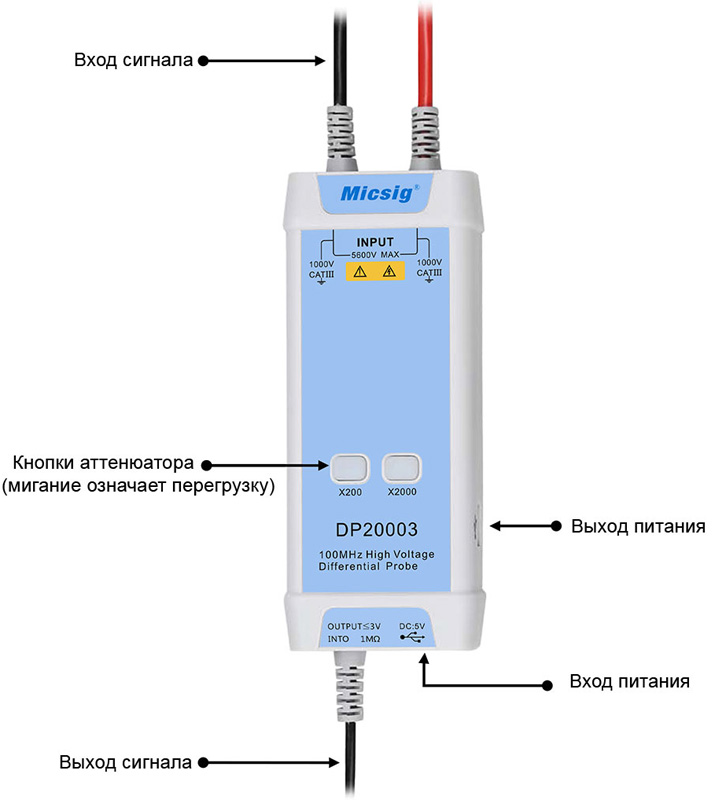

Привлекательные характеристики Micsig DP20003:
- Полоса пропускания до 100 МГц
- Максимальное напряжение между дифференциальными входами 5600 В (постоянное + размах переменного)

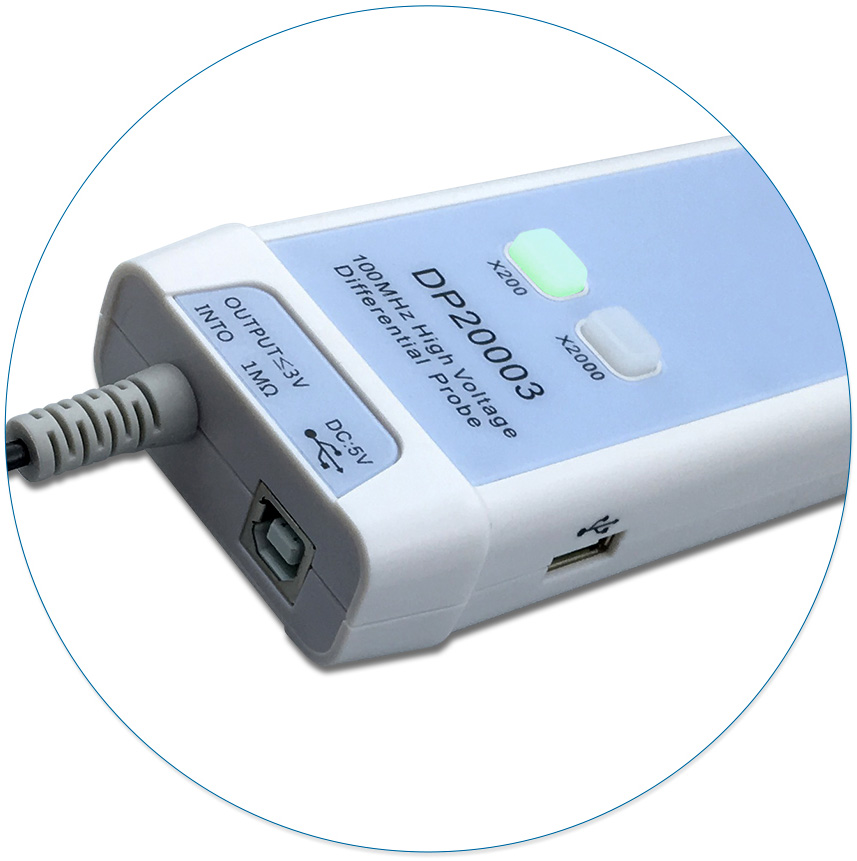

- Переключаемый коэффициент ослабления х200 или х2000
Применение Micsig DP20003:
- Измерение с плавающим потенциалом
- Измерение в импульсных источниках питания
- Измерение в контроллерах электродвигателей
- Измерение в электронных нагрузках
- Измерение в дисплеях с ЭЛТ
- Измерение в силовых преобразователях
- Измерение в приборах питания
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ MICSIG DP20003:
| Модель | Micsig DP20003 | Micsig DP10013 | Micsig DP10007 |
| Полоса пропускания> | 100 МГц | 100 МГц | 100 МГц |
| Время нарастания | 3.5 нс | 3.5 нс | 3.5 нс |
| Коэффициент ослабления | х200 х2000 |
х50 х500 |
х10 х100 |
| Погрешность усиления | ±2% | ±2% | ±2% |
| Максимальное напряжение между дифференциальными входами (постоянное + размах переменного) | 560 В (х200) 5600 В (х2000) |
130 В (х50) 1300 В (х500) |
70 В (х10) 700 В (х100) |
| Уровень шума, приведенный к входу | <160 мВСКЗ (х200) <920 мВСКЗ (х2000) |
<40 мВСКЗ (х50) <230 мВСКЗ (х500) |
<15 мВСКЗ (х10) <60 мВСКЗ (х100) |
| Ослабление синфазного сигнала | >80 дБ (постоянный ток) >60 дБ (100 кГц) >50 дБ (1 МГц) |
>80 дБ (постоянный ток) >60 дБ (100 кГц) >50 дБ (1 МГц) |
>80 дБ (50 Гц) (постоянный ток) >60 дБ (20 кГц) >50 дБ (1 МГц) |
| Импеданс входа | 50 МОм/1.25 пФ (дифференциальный режим); 25 МОм/2.5 пФ (режим с одним заземленным входом) |
10 МОм/1 пФ (дифференциальный режим); 5 МОм/2 пФ (режим с одним заземленным входом) |
8 МОм/1.25 пФ (дифференциальный режим); 4 МОм/2.5 пФ (режим с одним заземленным входом) |
| Выходное напряжение | <3 В | <3 В | <7 В |
| Сигнализация перегрузки | мигающая подсветка кнопки | мигающая подсветка кнопки | мигающая подсветка кнопки |
| Питание | постоянный ток, 5 В, питание USB | постоянный ток, 5 В, питание USB | постоянный ток, 5 В, питание USB |
| Потребляемая мощность | 0.85 Вт | 0.85 Вт | 1.25 Вт |
| Размеры, мм | 146x60x27 | 146x60x27 | 146x60x27 |
| Длина входного кабеля | около 45 см | около 45 см | около 45 см |
| Длина выходного кабеля | около 90 см | около 90 см | около 90 см |
