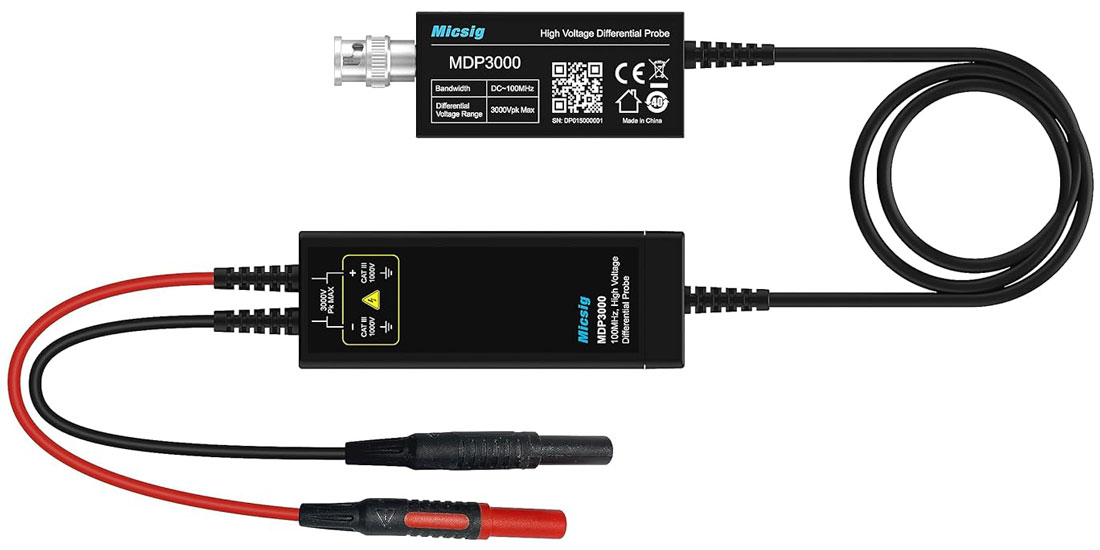

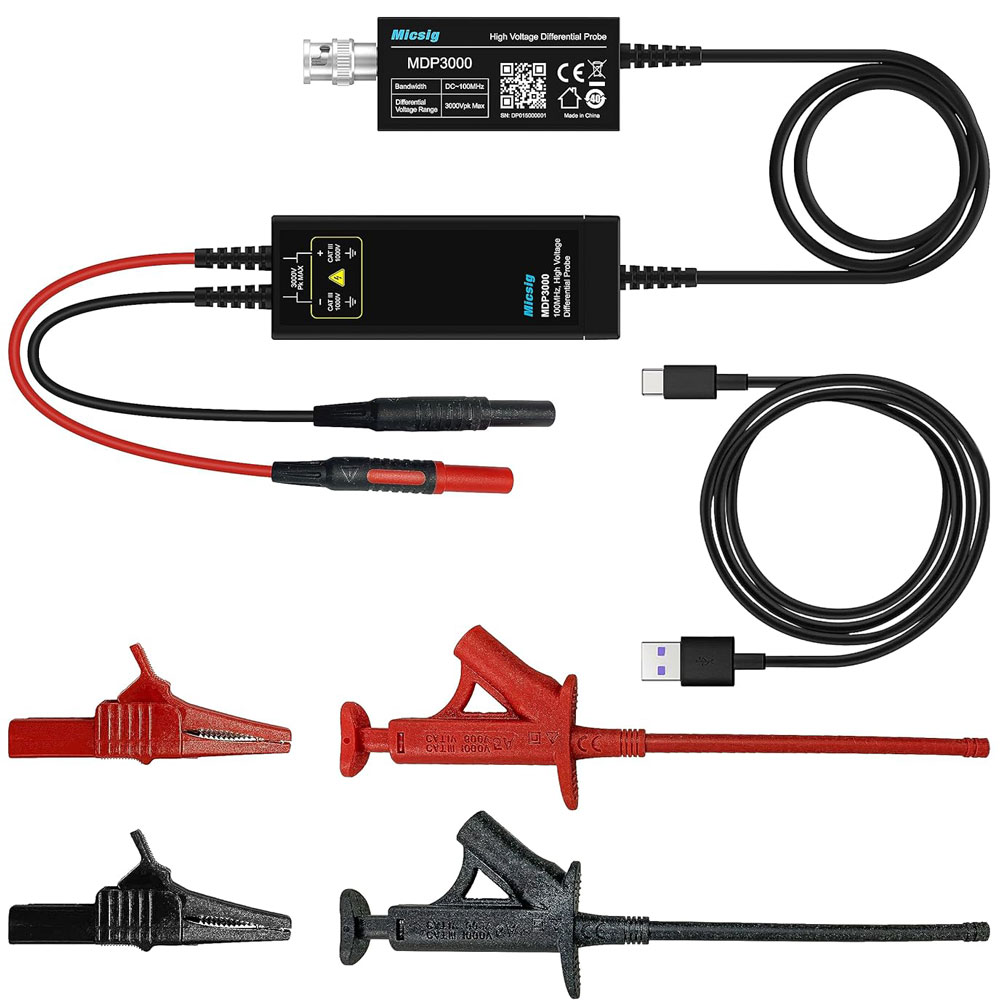

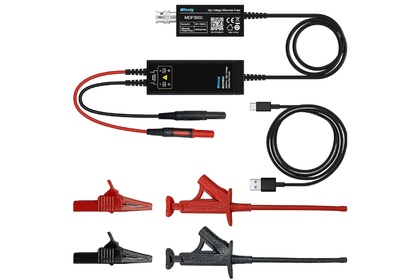

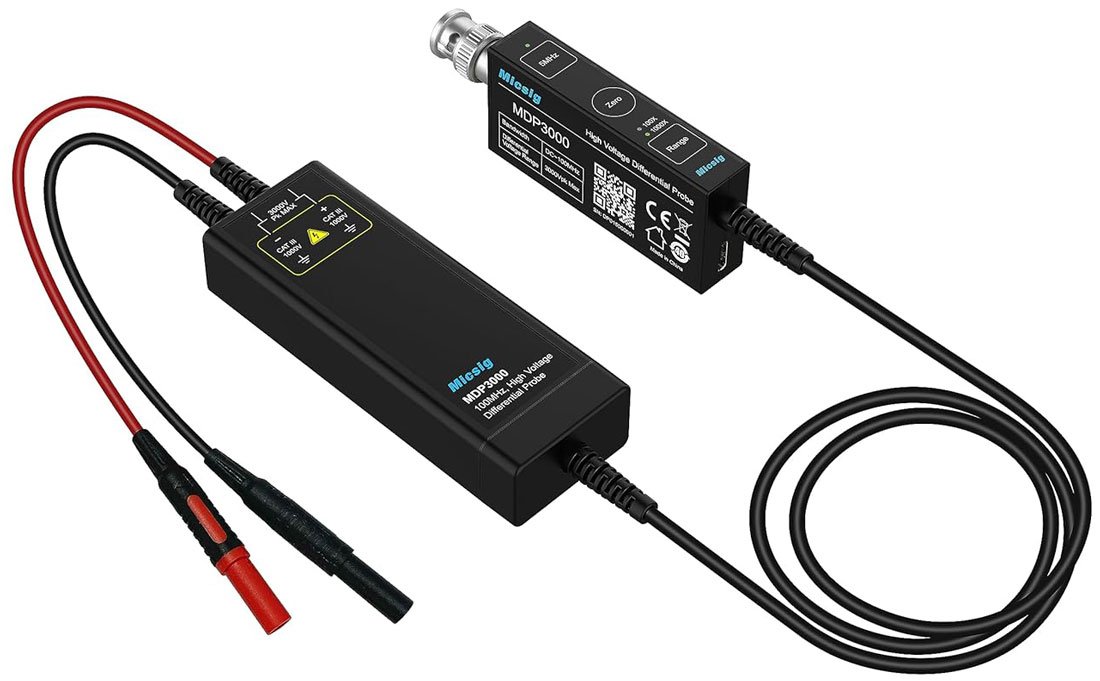

Осциллографический высоковольтный дифференциальный пробник Micsig DP3000 (MDP3000)
На складе: отсутствует
Артикул
№ 03254
№ 03254
Гарантия12 месяцев
Полоса пропускания
150 МГц
200 МГц
100 МГц
100 МГц
200 МГц
100 МГц
150 МГц
150 МГц
200 МГц
Коэф. деления
x20, x200
x50, x500
x100, x1000
x20, x200
x20, x200
x50, x500
x50, x500
x100, x1000
x100, x1000
Макс. вх. напряжение
700 В
1500 В
3000 В
700 В
700 В
1500 В
1500 В
3000 В
3000 В
Входное сопротивление
16, 8 МОм
16, 8 МОм
20, 10 МОм
16, 8 МОм
16, 8 МОм
16, 8 МОм
16, 8 МОм
20, 10 МОм
20, 10 МОм
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Micsig MDP3000:
| Модель | Micsig MDP3000 |
| Полоса пропускания | 100 МГц |
| Время нарастания | 3.5 нс |
| Коэффициент ослабления | х100 х1000 |
| Погрешность усиления | ±2% |
| Максимальное напряжение между дифференциальными входами (постоянное + размах переменного) | 300 В (х100) 3000 В (х1000) |
| Уровень шума, приведенный к входу | Полная полоса: <0.9 мВскз (х100) <0.4 мВскз (х1000) Ограничение полосы 5 МГц: <0.4 мВскз (х100) <0.35 мВскз (х1000) |
| Ослабление синфазного сигнала | >-80 дБ (постоянный ток) >-60 дБ (100 кГц) >-30 дБ (10 МГц) >-26 дБ (100 МГц) |
| Задержка распространения | 11.99 нс (х100) 12.27 нс (х1000) |
| Импеданс входа | 20 МОм/1.5 пФ (дифференциальный режим); 10 МОм/3 пФ (режим с одним заземленным входом) |
| Выходное напряжение | <3 В |
| Сигнализация перегрузки | мигание индикатора, звуковой сигнал |
| Питание | USB Type-C |
| Потребляемая мощность | 2 Вт |
| Размеры модуля управления, мм | 91x33x15 |
| Размеры сигнального блока, мм | 100x36x20 |
| Длина входного кабеля | около 8 см |
| Длина выходного кабеля | около 120 см |
| Язык | Версия | Размер и тип | |||
|
