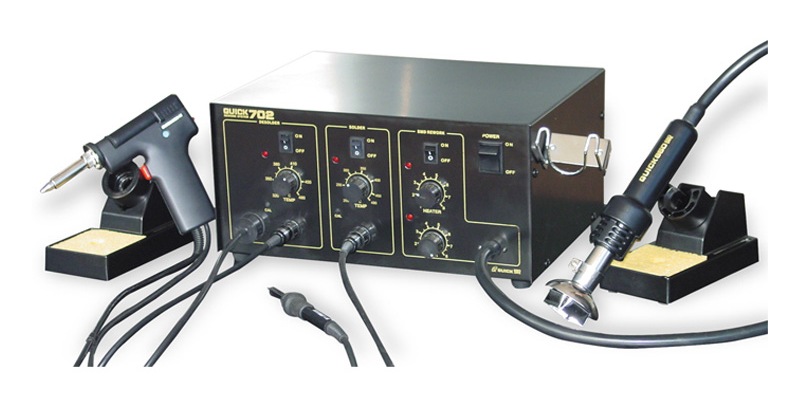

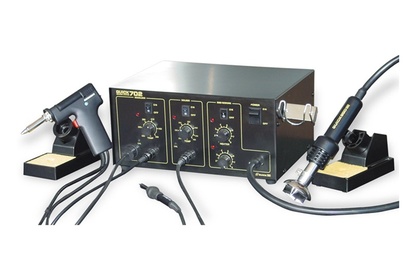

Quick 702 ESD: паяльный комплекс 3 в 1 для монтажа и демонтажа

Три инструмента на одном рабочем месте — это не просто экономия пространства. Это единый технологический цикл, в котором паяльник, термофен и оловоотсос работают независимо, но дополняют друг друга. Quick 702 ESD объединяет все три модуля в одном корпусе, избавляя от необходимости переключать кабели, ждать остывания одного инструмента перед использованием другого или занимать стол несколькими блоками управления. Паяльник с керамическим нагревателем и стабильностью ±1°C, термофен с диафрагменным насосом и оловоотсос с разрежением 600 мм рт. ст. — каждый модуль решает свою задачу. Комплекс подходит для работы с DIP и SMD компонентами, а ESD-исполнение делает его безопасным для чувствительной электроники.

Технические характеристики Quick 702 ESD

• Модель — Quick 702 ESD
• Количество модулей — 3 (паяльник, термофен, оловоотсос)
• Общая потребляемая мощность — 520 Вт
• Напряжение питания — 220 В / 50 Гц
• Исполнение — ESD (антистатическое)
• Габариты — 335 × 253 × 160 мм
• Вес — 10.6 кг (в упаковке — 23.1 кг)

Блок управления паяльником

• Потребляемая мощность — 60 Вт
• Напряжение питания паяльника — 24 В AC
• Диапазон температур — 200–480°C
• Стабильность поддержания температуры — ±1°C (неподвижный воздух, нулевая нагрузка)
• Тип нагревателя — керамический

Блок управления термофеном

• Потребляемая мощность — 270 Вт
• Диапазон температур — 150–500°C
• Производительность компрессора — 24 л/мин
• Тип нагнетателя — диафрагменный насос
• Сменные насадки в комплекте — A1124, A1125, A1126, A1130

Блок управления демонтажным паяльником (оловоотсосом)

• Потребляемая мощность — 60 Вт
• Диапазон температур — 320–480°C
• Разрежение — 600 мм ртутного столба
• Производительность насоса — 15 л/мин

Что умеет этот паяльный комплекс

Три независимых модуля в одном корпусе

Ключевое преимущество Quick 702 ESD — независимая работа всех трёх секций. Паяльник, термофен и оловоотсос управляются отдельными блоками и не влияют друг на друга. Оператор может одновременно использовать паяльник для контактной пайки и термофен для прогрева соседнего компонента, не переключая кабели и не дожидаясь остывания. Это сокращает время на выполнение сложных операций и делает рабочий процесс более гибким.

Паяльник с керамическим нагревателем и стабильностью ±1°C

Контактный паяльник мощностью 60 Вт работает в диапазоне от 200 до 480°C. Керамический нагревательный элемент обеспечивает быстрый разогрев и точное удержание температуры. Стабильность ±1°C при неподвижном воздухе и нулевой нагрузке означает, что температура жала не «плавает» в процессе работы — соединения получаются одинаковыми от первой пайки до последней. Это особенно важно при монтаже компонентов, чувствительных к перегреву.

Термофен с диафрагменным насосом и производительностью 24 л/мин

Термовоздушный модуль мощностью 270 Вт обеспечивает нагрев до 500°C и воздушный поток до 24 литров в минуту. Диафрагменный насос создаёт стабильное давление без пульсаций, что важно при работе с мелкими SMD-компонентами, где резкие скачки потока могут сдуть деталь с платы. В комплекте идут четыре сменные насадки — A1124, A1125, A1126 и A1130, которые покрывают большинство типовых задач по демонтажу и монтажу. Дополнительно можно использовать насадки от HAKKO, PACE и LEISTER — это расширяет оснастку без привязки к одному производителю.

Оловоотсос с разрежением 600 мм рт. ст.

Демонтажный паяльник (оловоотсос) работает в диапазоне 320–480°C и создаёт разрежение 600 мм ртутного столба. Этого достаточно для эффективного удаления расплавленного припоя с контактных площадок и отверстий. Производительность насоса 15 л/мин обеспечивает быстрый отвод припоя без засорения. Модуль незаменим при демонтаже DIP-компонентов, разъёмов и деталей с большим количеством выводов, где использование обычной оплётки занимает слишком много времени.

ESD-исполнение

Комплекс соответствует требованиям электростатической защиты. Статический потенциал на жалах и насадках минимален, что предотвращает повреждение чувствительных микросхем, транзисторов и других компонентов, критичных к статическому разряду. Для профессионального ремонта современной электроники это обязательное требование.

Где применяется Quick 702 ESD

Комплекс востребован в сервисных центрах и на производственных участках, где требуется универсальный инструмент для разных типов пайки:

• Ремонт и обслуживание электроники — диагностика и замена компонентов на платах различной сложности.
• Монтаж и демонтаж DIP-компонентов — оловоотсос ускоряет удаление припоя из отверстий.
• Работа с SMD-компонентами — термофен с диафрагменным насосом и сменными насадками.
• Производство электроники — пайка разъёмов, проводов, корпусных элементов.
• Радиолюбительская практика — универсальный инструмент для сборки и отладки конструкций.
• Учебные лаборатории — демонстрация различных методов пайки и демонтажа.

Преимущества Quick 702 ESD

1. Три инструмента в одном корпусе. Паяльник, термофен и оловоотсос работают независимо, не требуя переключения кабелей и дополнительного места на столе.
2. Стабильность температуры ±1°C у паяльника. Керамический нагреватель и точная система контроля обеспечивают одинаковое качество каждого соединения.
3. Диафрагменный насос термофена. Стабильный воздушный поток без пульсаций — безопасно для мелких SMD-компонентов.
4. Оловоотсос с разрежением 600 мм рт. ст. Эффективное удаление припоя при демонтаже DIP-компонентов и разъёмов.
5. Совместимость с насадками HAKKO, PACE, LEISTER. Широкая номенклатура оснастки без привязки к одному бренду.
6. ESD-исполнение. Безопасен для работы с чувствительными электронными компонентами.
7. Четыре насадки в комплекте. A1124, A1125, A1126, A1130 покрывают большинство типовых задач.
